筒式轴流风机流体仿真验证结构

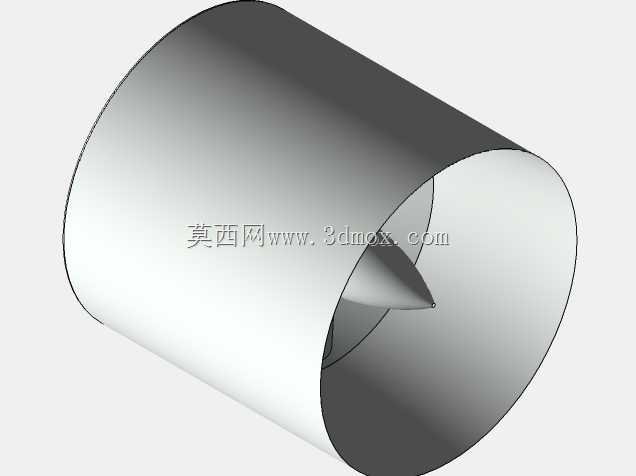

在工业通风、暖通空调、工艺气体输送等场景中，轴流类通风设备的气动效率直接决定系统运行能耗与气流组织效果，这款筒式结构的风机模型，核心围绕定转速工况下的叶片剖面气动性能验证搭建，可直接用于前期流体仿真的几何前处理环节。从结构边界来看，整体采用等径直筒外壳作为气流约束通道，外壳内壁做光滑过渡处理，避免截面突变带来的局部涡流损失，筒身长度与内径的比值经过匹配，既保证气流在进入叶片区域前有足够的整流段消除入口紊流，也控制了整体轴向安装尺寸，适配多数管道直连的安装场景，安装时仅需匹配筒身两端的法兰接口尺寸，即可直接串入现有通风管路，无需额外加装变径接头。进风侧内置的锥形导流结构，是这款设计的关键特征，锥尖正对来流方向，锥面平滑过渡到叶片轮毂位置，能够有效打散入口处的中心滞流区，避免气流在轮毂前方形成低压涡旋，降低入口阻力损失，同时引导气流以更均匀的角度进入叶片做功区域，提升叶片全叶高范围的做功效率。叶片剖面的型线设计围绕特定转速下的气流冲角匹配展开，每个截面的翼型安装角都沿叶高方向做梯度变化，适配不同半径位置的线速度差异，保证从叶根到叶尖的气流攻角都处于高效区间，减少叶尖泄漏流与叶根流动分离带来的效率损失。在实际工程应用中，这类结构的风机可用于车间岗位送风、管道排风、设备散热通风等场景，建模过程中对叶片与筒壁的间隙做了精准控制，间隙值控制在合理范围，既避免运转过程中叶片与筒壁刮擦，也尽可能减小间隙泄漏带来的流量损失。导流锥与轮毂的连接位置做了圆角过渡，消除连接位置的应力集中点，同时避免台阶结构带来的流动扰动，筒身的壁厚取值兼顾结构刚度与轻量化需求，满足常规安装工况下的结构强度要求，不会因为气流脉动产生明显的结构振动。
