地效飞行器用不完全管状承载底盘结构

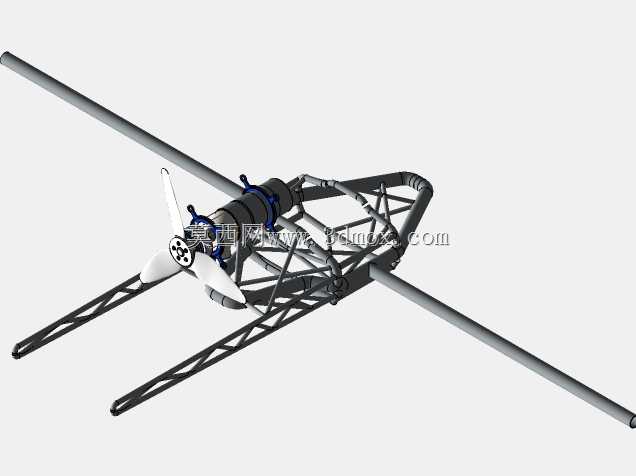

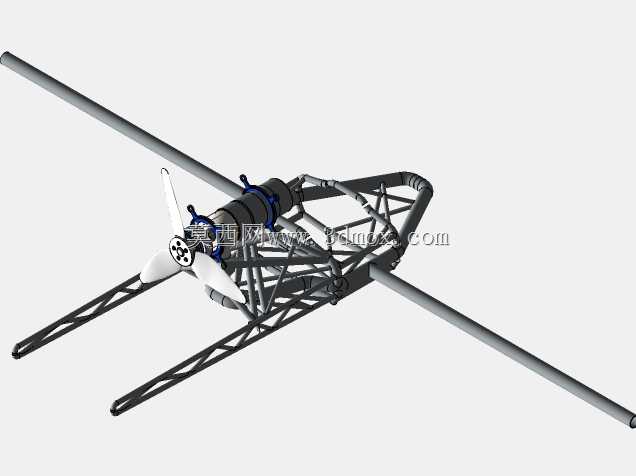

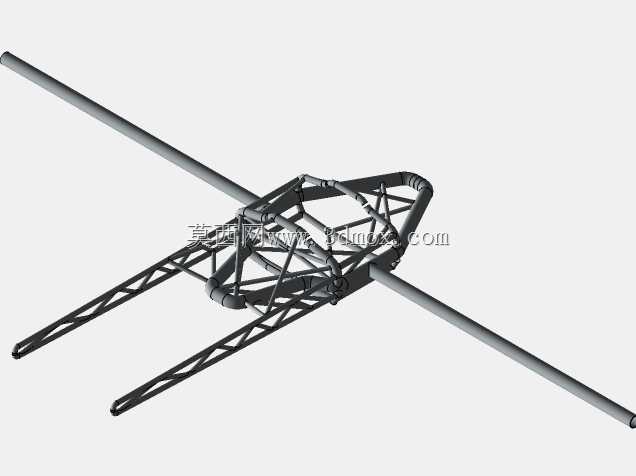

这款管状桁架式承载底盘，是面向小型地效飞行器开发的主承力结构，核心作用是为飞行器的动力单元、升力翼面、操控组件、载荷舱提供统一的安装基准，同时承担地面滑跑、水面掠飞、起降冲击过程中的全部载荷传递任务。从结构设计逻辑来看，主体采用变径钢管拼接成型的空间桁架构型，区别于传统板式蒙皮承载结构，不完全管状的杆件布局刻意避开了翼面操纵拉杆、动力输出轴、燃油管路的走线路径，所有承力节点均采用相贯线焊接工艺处理，在保证连接强度的前提下，尽可能削减了非承力区域的材料冗余，整体自重远低于同载荷等级的铆接板式底盘。在实际应用场景中，这类底盘主要适配单人或双人轻型地效飞行器，作业场景覆盖内陆湖泊短途通勤、近岸浅海巡检、湿地生态科考等低空空域掠飞任务，结构本身预留的安装边界可适配不同规格的小型航空活塞发动机、前置鸭翼与主翼的连接铰点、水面滑橇或陆用轮组的固定位，不需要对主桁架做二次切割修改即可完成不同功能模块的快速换装。从尺寸边界来看，底盘纵向长度匹配轻型地效飞行器的重心配平区间，横向伸出的两根长杆为主翼梁的安装定位杆，杆件的同轴度、端面平面度公差均控制在航空装配要求范围内，下部的两组三角桁架结构为滑橇/起落架的主承力连接位，可承受起降阶段3倍以上整机重量的冲击载荷不会出现塑性变形。设计过程中针对钢铝混合连接的电位腐蚀问题，在铝质翼面安装座与钢管桁架的接触位置预留了绝缘衬垫的安装间隙，所有焊接节点均做了应力释放处理，避免长期交变载荷作用下出现焊缝疲劳开裂的问题，桁架内部的空腔可直接作为燃油通气、线缆布设的通道，不需要额外加装走线护管，进一步压缩了整机的结构重量占比，给有效载荷留出更多重量裕度。
