小加宽款卡丁赛车车架结构三维设计

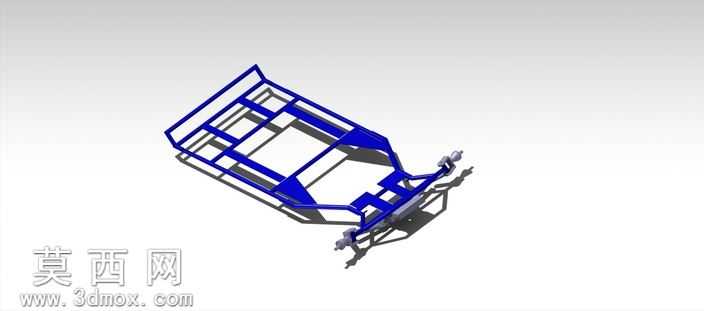

本作品为小加宽规格卡丁车车架的三维结构设计，建模阶段严格遵循钢管桁架类车架的设计逻辑，以等直径金属管材为基础构建单元，先通过三维草绘定位整车的关键硬点坐标，涵盖前轮安装基座、转向机构固定位、驾驶舱乘坐区域、动力总成安装位、后轮悬挂连接点等核心位置，确保各点位的相对尺寸符合小型竞速卡丁车的人机工程与操控布局要求。建模过程中采用线框搭建立体轮廓后逐段生成管材实体的方式，精准还原每一段钢管的弯折角度、对接位置与连接关系，对车架前部的防撞缓冲区、中部的驾驶舱承力框架、后部的动力安装桁架做了差异化的结构强化，在管材交汇的节点位置做了贴合实际焊接工艺的过渡处理，避免出现不符合加工逻辑的尖锐对接与悬空结构。材质设定上，主体车架采用高强度冷轧钢管材质，渲染时赋予金属哑光蓝色漆面效果，清晰区分车架的主体承力结构与附属安装位，通过光影渲染突出钢管的空间错落关系，直观展现车架的桁架式受力结构。设计思路上针对小加宽的定位，适当拓宽了驾驶舱两侧的横向框架间距，提升驾乘时的横向空间，同时优化了前部防撞结构的延伸长度，强化碰撞时的吸能表现，车架底部的横向连接梁采用等间距排布，既保证整体框架的抗扭刚度，又为后续底板、座椅、油箱等部件的安装预留了充足的固定点位。转向机构的安装支座与车架主体做了一体化建模设计，确保转向立柱的安装角度符合卡丁车的转向传动比要求，后部动力安装位的框架尺寸适配小型单缸卡丁车动力单元的安装孔位，前后悬挂的连接点位置经过反复校核，保证轮距、轴距参数匹配小加宽车型的操控稳定性需求，整体结构无冗余设计，在满足强度要求的前提下尽可能控制车架自重，符合小型竞速卡丁车轻量化的设计方向。
