轻量化竞速四轴飞行器机架结构设计

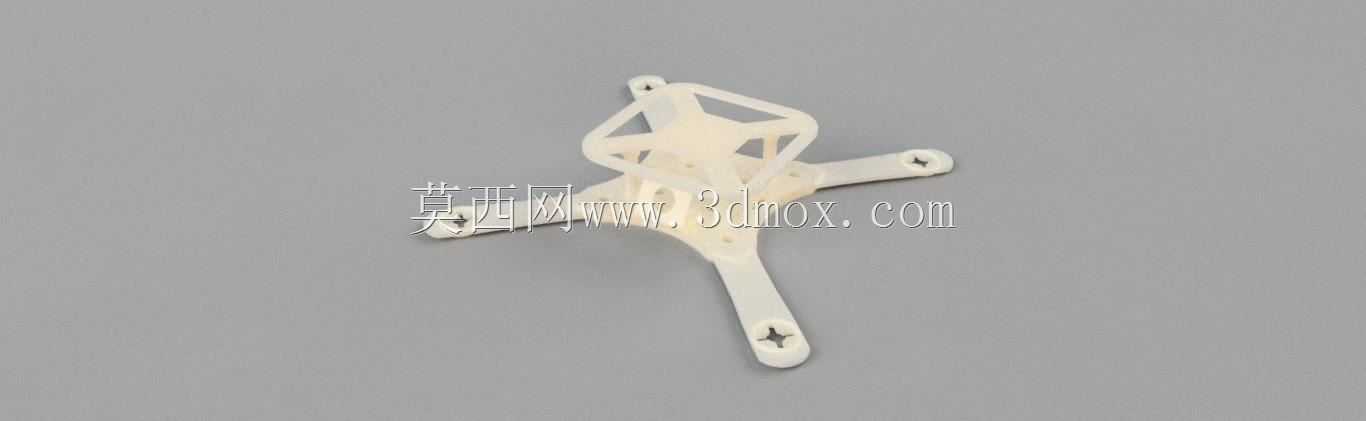

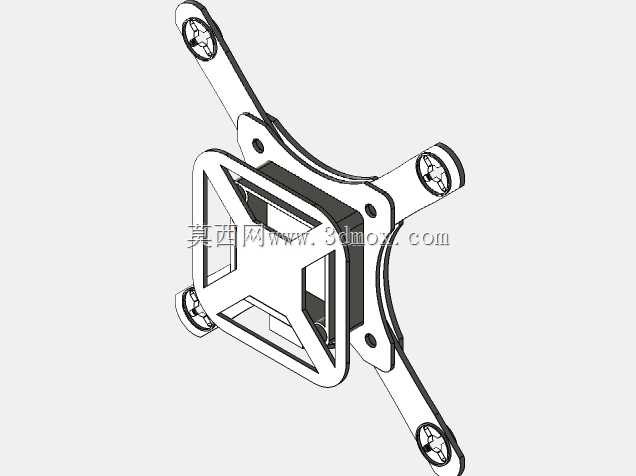

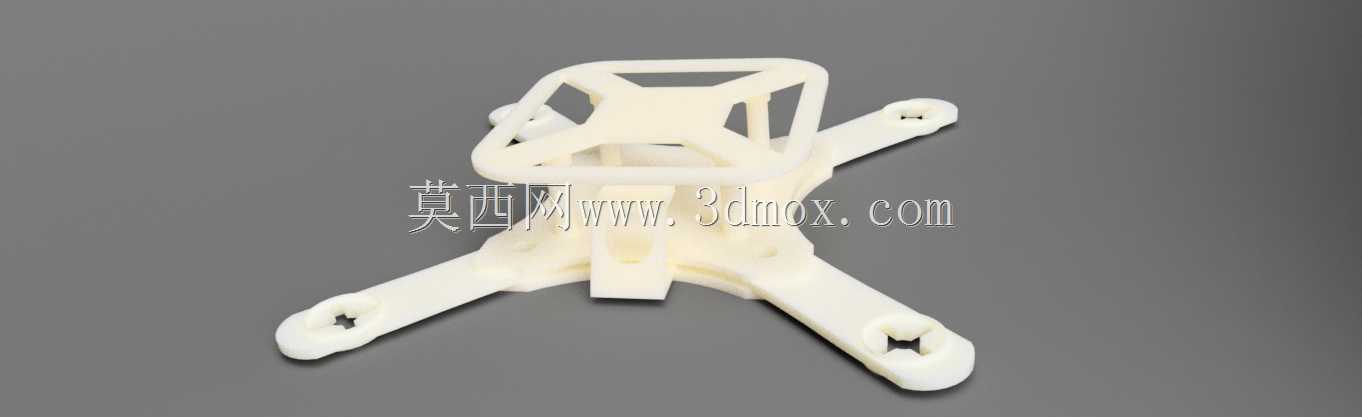

这款四轴竞速飞行器机架，核心面向室内近距穿越、小型赛道竞速类航模应用场景，整体采用镂空桁架式主体结构设计，从结构力学角度出发，在保证机架整体抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，以此降低整机起飞重量，提升动力冗余度与机动响应速度。机架四个机臂采用等距十字布局，机臂末端预留标准动力单元安装位，可适配常用的微型无刷电机与螺旋桨组合，安装孔位采用沉头设计，避免紧固件突出影响气动效率，同时机臂与主体连接处做了圆弧过渡处理，可分散飞行过程中急转、急停产生的应力集中，降低炸机时的结构断裂风险。主体核心区域为飞控、电池、电调等核心电子元件预留了分层安装空间，上层桁架结构可固定飞控与接收机，下层空间可绑定微型锂电池，安装边界可容纳常规尺寸的微型飞控板与2S容量的航模锂电池，走线槽沿机臂内侧一体化设计，可将电调与电机的连接线隐藏在结构内侧，减少飞行过程中的线材风阻，同时避免线材外露被螺旋桨剐蹭。从设计思路来看，这款机架优先考虑竞速场景下的耐摔性与轻量化平衡，主体结构采用一体化成型思路，减少拼接紧固件的使用，整体装配仅需在机臂末端固定电机、核心区域固定电子元件即可完成整机搭建，装配公差控制在合理范围，可保证四个机臂的动力输出轴线处于同一平面，避免因安装偏差导致的飞行姿态偏移。机架的机臂长度经过匹配设计，可适配对应尺寸的螺旋桨，保证相邻螺旋桨转动时不会出现干涉，同时整机重心落在机架几何中心位置，无需额外增加配重即可实现飞行姿态的稳定配平，在日常调试过程中可减少重心校准的工作量。结构上的镂空设计除了减重之外，还能为核心电子元件提供充足的散热空间，长时间飞行时电调与飞控产生的热量可通过镂空区域快速散出，避免高温导致的电子元件性能下降。
