小型反射式红外避障检测传感模块

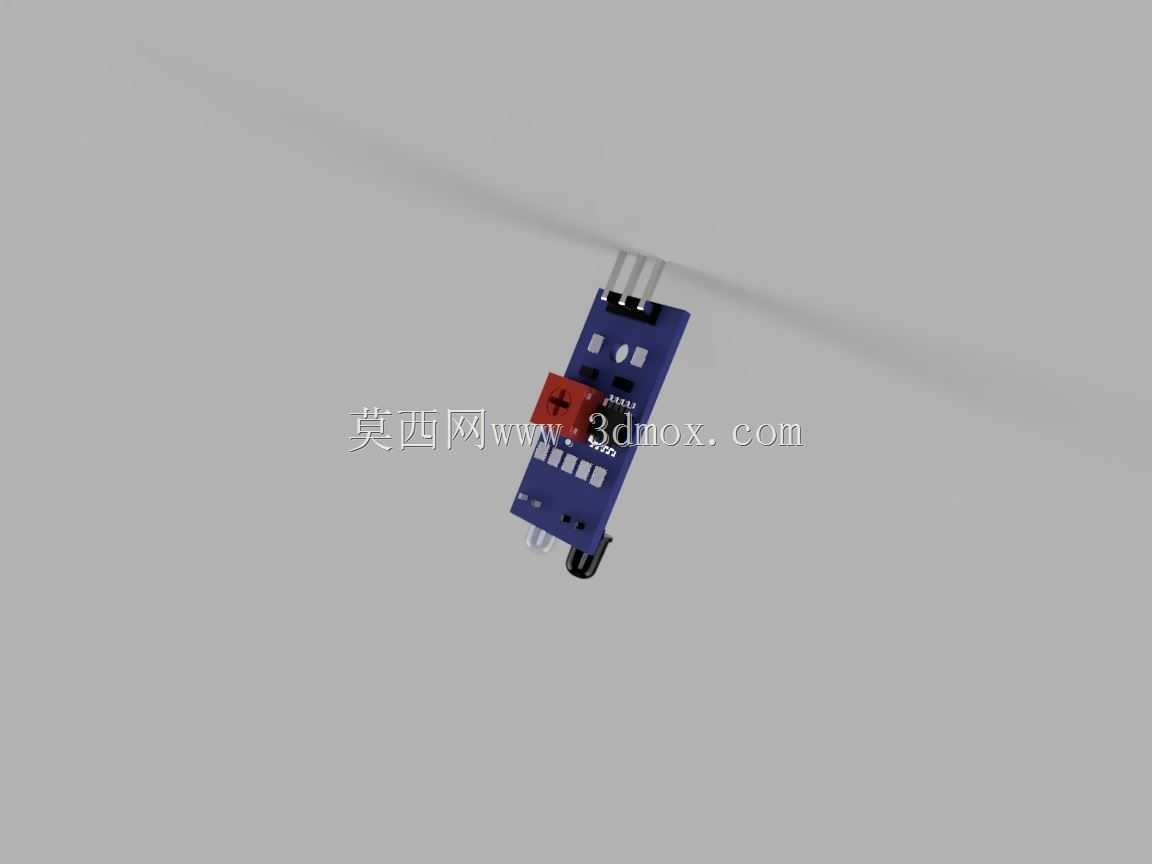

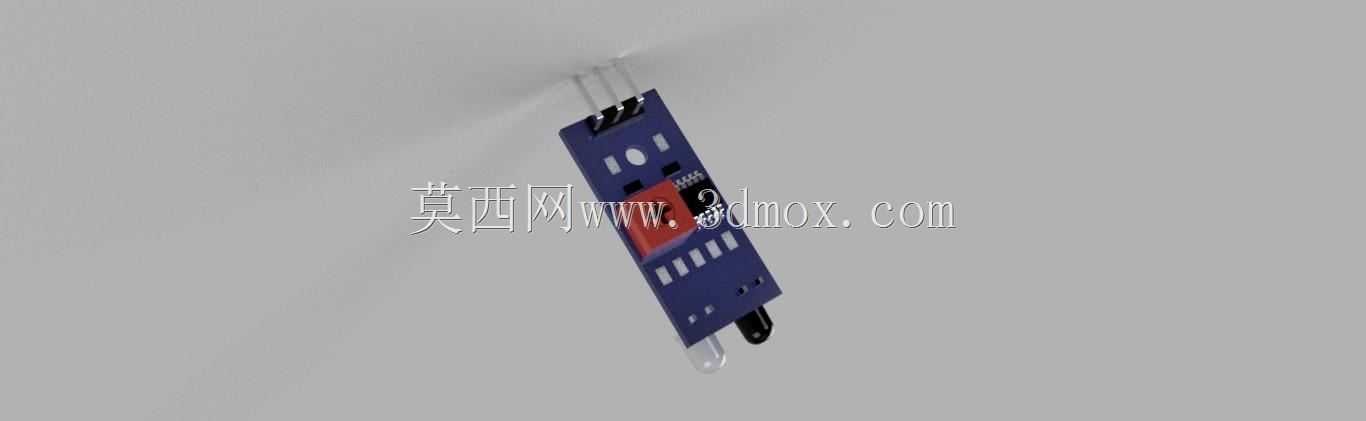

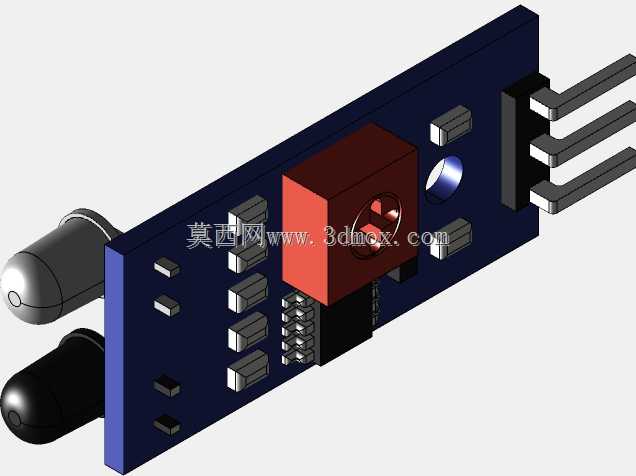

这类小型红外传感模块在自动化产线、智能小车、自助服务终端、安防检测设备里的应用十分普遍，核心是通过红外发射管向外发射特定波长的红外光束，遇到前方障碍物后光束反射回接收管，通过电路处理输出电平信号，实现非接触式的近距离存在检测，相比接触式限位开关没有机械磨损，响应速度更快，也不会对被检测物体表面造成剐蹭损伤。从结构设计来看，模块采用一体化PCB载板设计，板载集成了红外发射、接收管，信号调理电路以及状态指示LED，发射与接收管并排布置在板端，保证发射光路与接收视场的重叠区域覆盖常用的2-30cm检测范围，板上预留的电位器可调节检测阈值，适配不同反射率的被测物体，比如检测黑色哑光物体时适当调高增益，检测高反光金属表面时适当降低增益避免误触发。安装层面，模块板身设置了两个对称的固定安装孔，孔径适配M2规格的螺丝，可直接固定在设备支架、小车底盘或者设备内壁的安装柱上，板端引出的直插排针采用标准2.54mm间距，可直接插接到面包板或者对应接口的控制主板上，不需要额外定制转接件，大幅降低集成阶段的布线工作量。设计时需要考虑模块的安装朝向，要保证发射接收端面正对检测方向，避免周边结构件遮挡光路，同时要注意避开强自然光或者其他红外发射源的直射区域，防止外界红外干扰导致检测误判，模块的整体厚度较薄，安装时不需要预留过大的纵深空间，适合在紧凑的设备内部空间布置，比如自助取票机的出纸口检测、AGV小车的周边避障、流水线的工件到位检测场景都能适配，电路部分做了敷铜处理，提升抗干扰能力，在工业现场的轻度电磁干扰环境下也能稳定输出检测信号，不需要额外增加屏蔽外壳。
