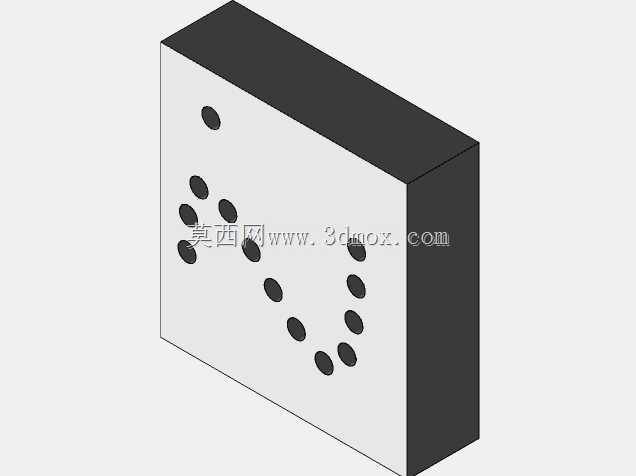

带多孔位排布的方形安装基座结构

这类带规则多孔排布的方形安装基座，常应用在自动化生产线的工位定位、小型功能模组的承载固定场景中，比如检测工位的传感器安装承载、小型气动元件的转接固定，或是工装夹具的基体搭建环节，作为整套小型机构的基础承载件，承担上部功能件的载荷传递与位置固定作用。从结构设计来看，基座整体采用长方体块式构型，六个面均做了平整加工处理，保证安装贴合面的平面度要求，避免安装后出现倾斜、定位偏移的问题。面上的孔位采用分组排布的方式，不同组的孔位对应不同规格的上部安装件，部分孔为贯穿式安装孔，用于穿设螺栓将基座固定在底部机架或工作台面上，另一部分孔为螺纹底孔或者定位销孔，分别承担上部组件的锁紧固定与精确定位功能，孔位的排布间距经过公差匹配，能保证上部安装件装配后同轴度、位置度符合装配要求，不会出现装配件卡滞、对位不准的情况。设计这类基座时，首先要明确上部搭载组件的总重量与动载荷情况，以此确定基座的整体厚度与外形长宽尺寸，保证基座在承受载荷时不会出现挠曲变形，影响上部组件的运行精度；其次要梳理所有待安装组件的安装孔位尺寸、定位要求，将孔位按照功能分区排布，避免不同组件的安装螺栓出现干涉，同时要预留足够的扳手操作空间，方便现场装配时的锁紧作业。安装边界方面，基座的底面为全平面贴合设计，要求安装支撑面的平面度公差不低于IT7级，固定孔的位置要与底部支撑件的预装孔位一一对应，安装时可先通过定位销完成基座的初定位，再锁紧固定螺栓，避免装配过程中基座出现位置偏移。这类基座的孔位排布还兼顾了一定的通用性，除了适配预设的安装组件外，多余的备用孔位可用于后续的功能拓展，比如加装辅助检测元件、走线固定座等附属配件，不需要额外在基座上重新钻孔攻丝，减少现场二次加工的工作量。在实际车间应用中，这类基座常搭配等高垫块、调整垫片使用，当需要微调上部组件的高度时，可在基座与支撑面之间添加对应厚度的垫片，不需要重新加工基座本身，降低调整成本。
