轻量化通用电气安装固定支架结构设计

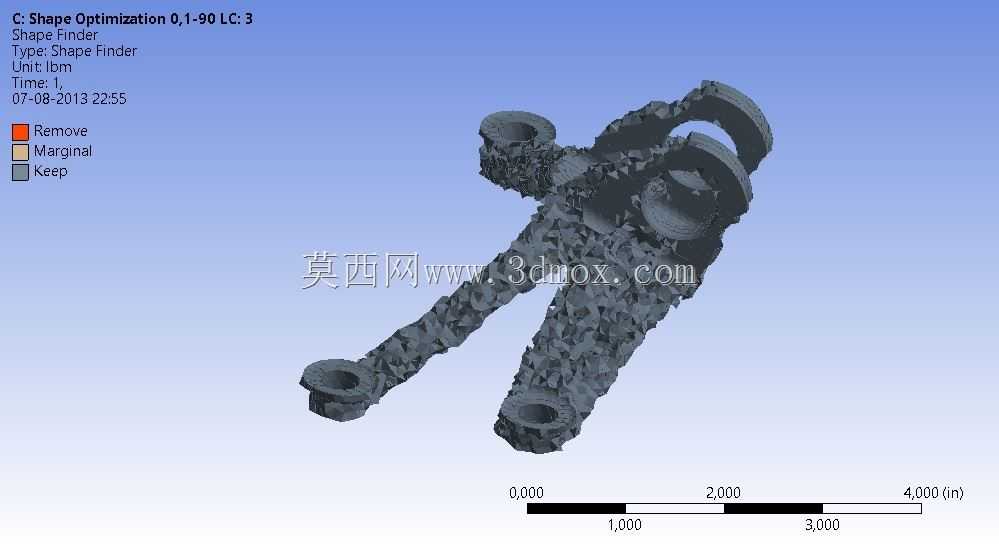

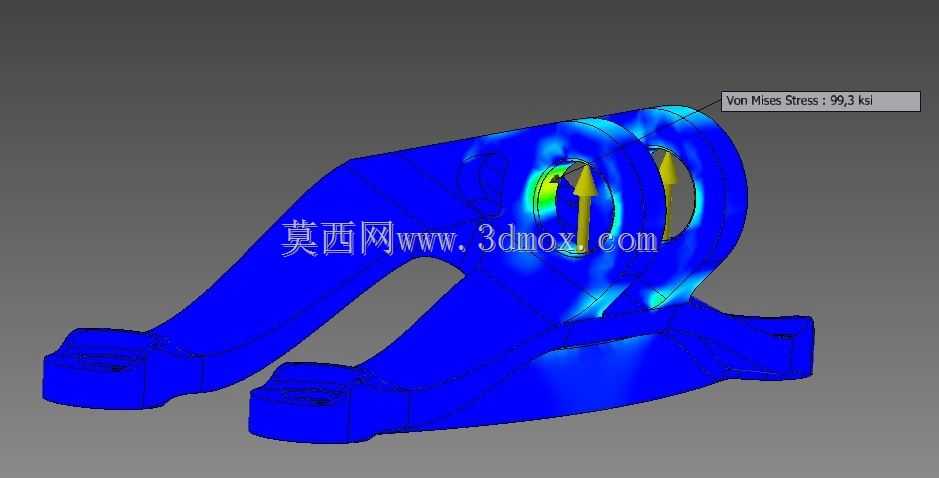

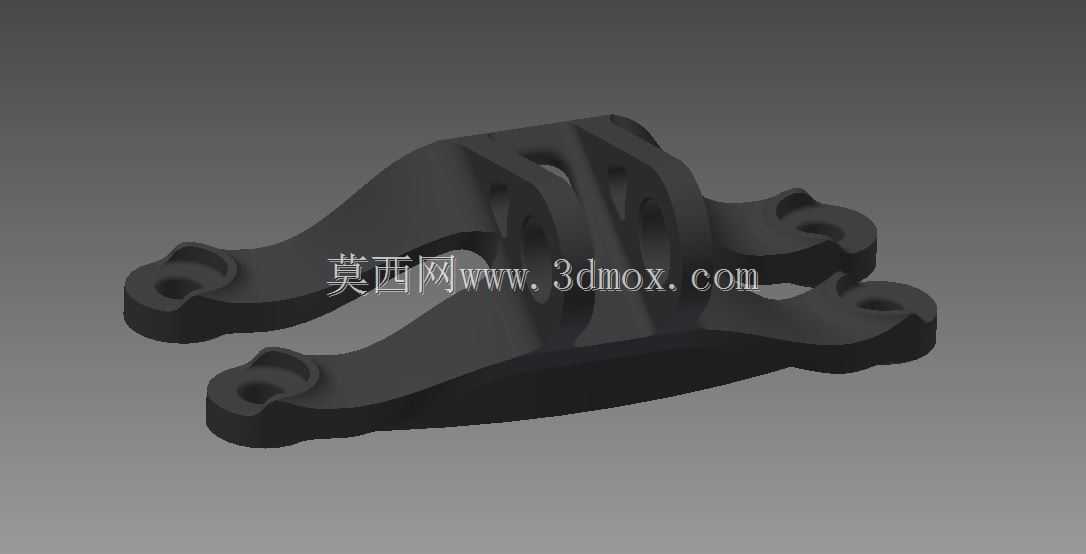

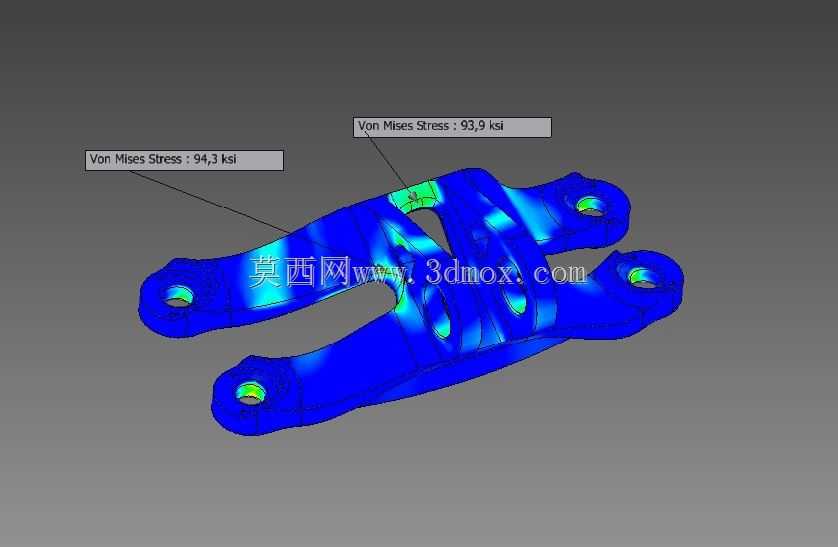

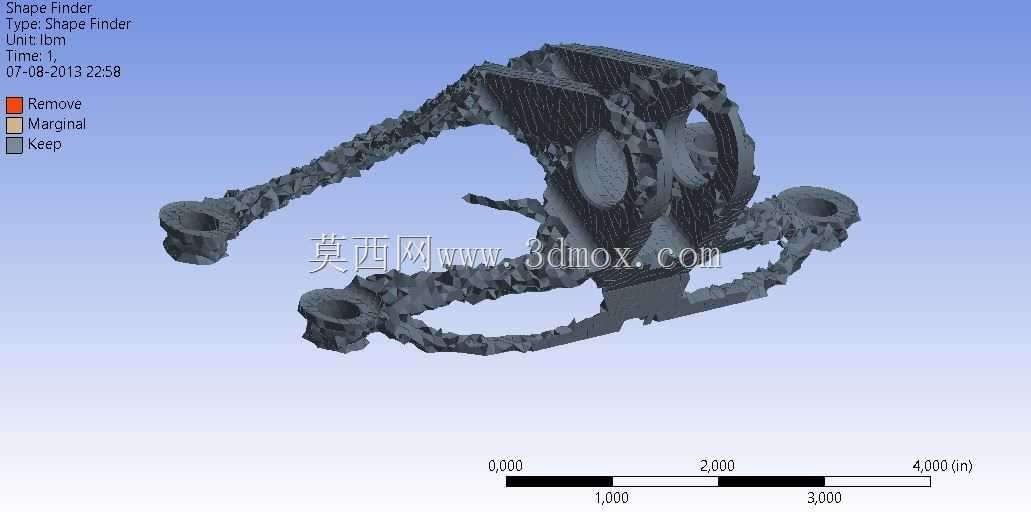

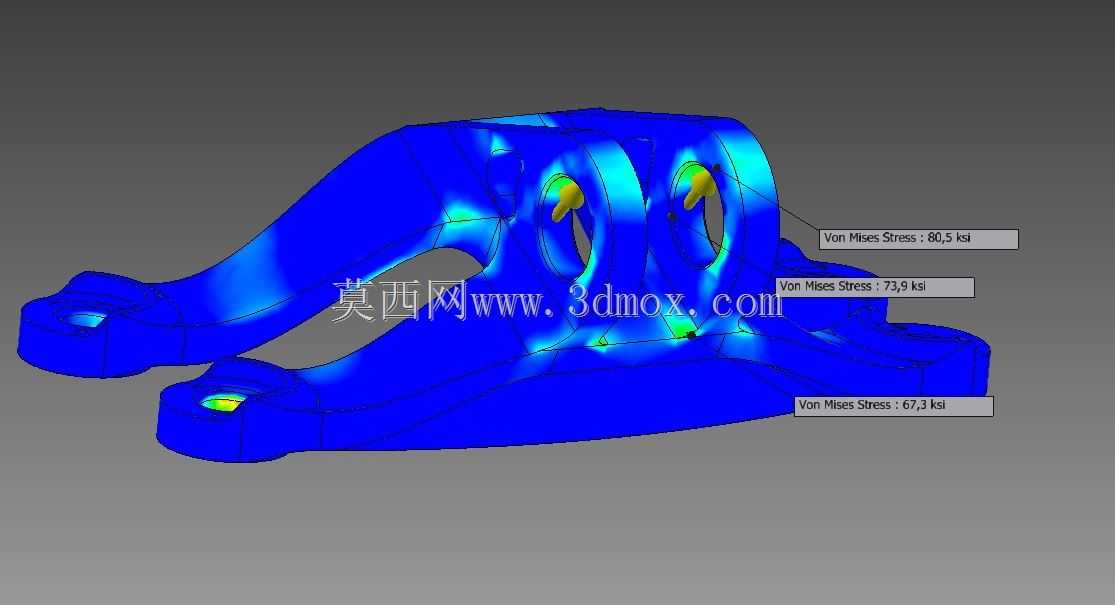

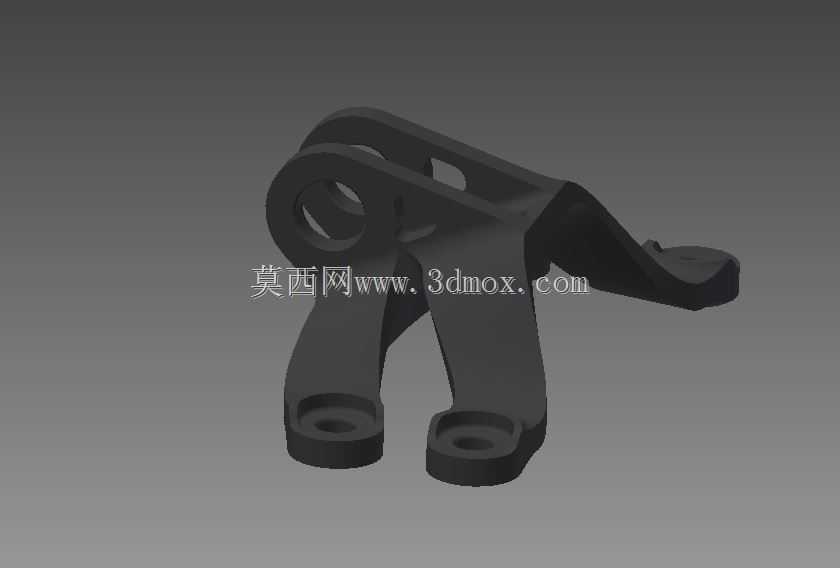

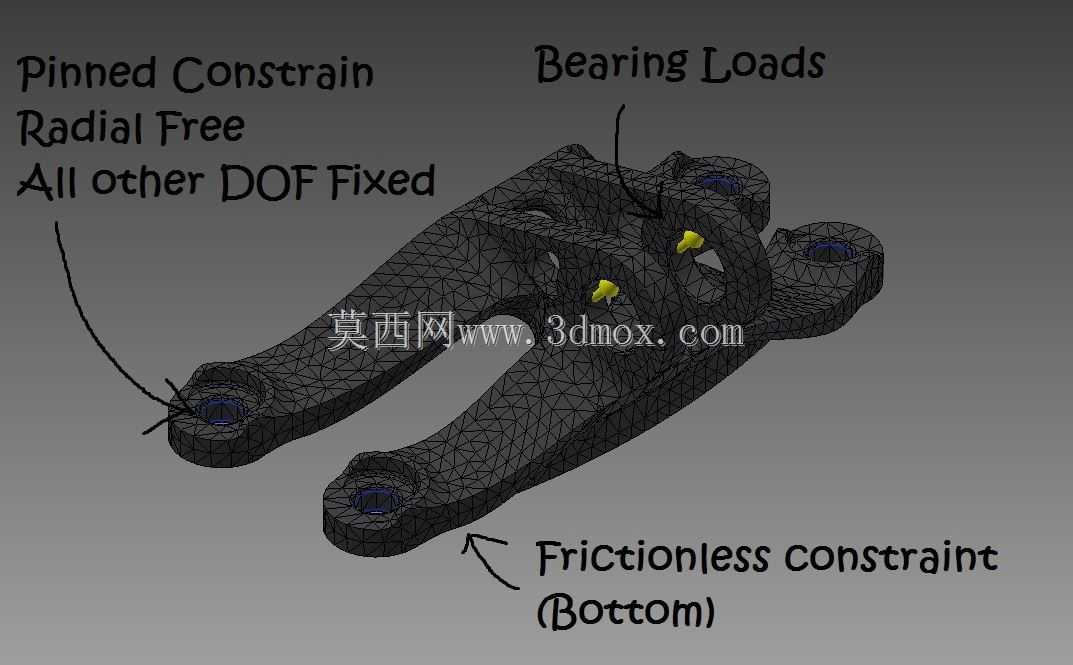

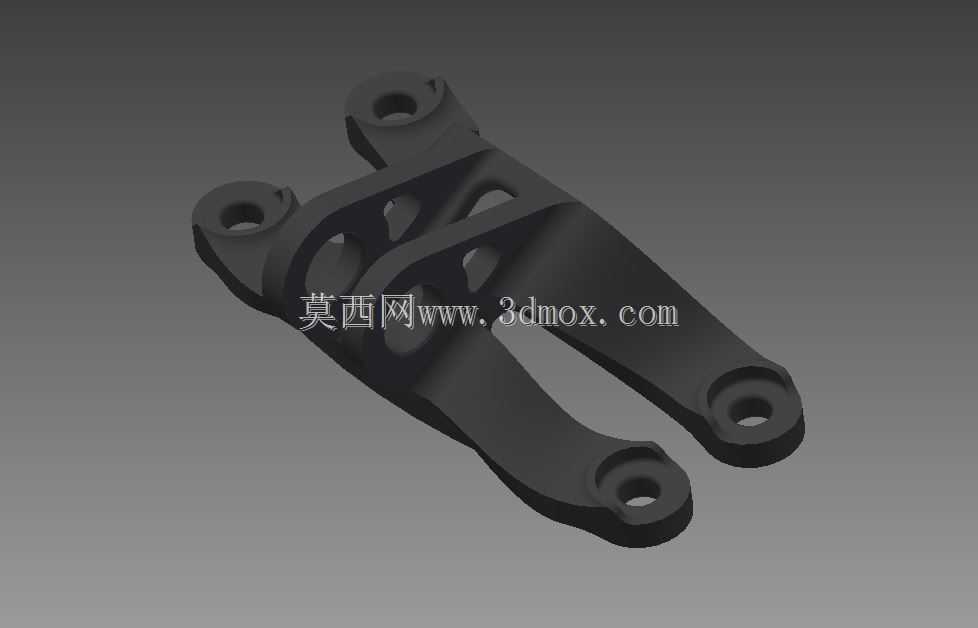

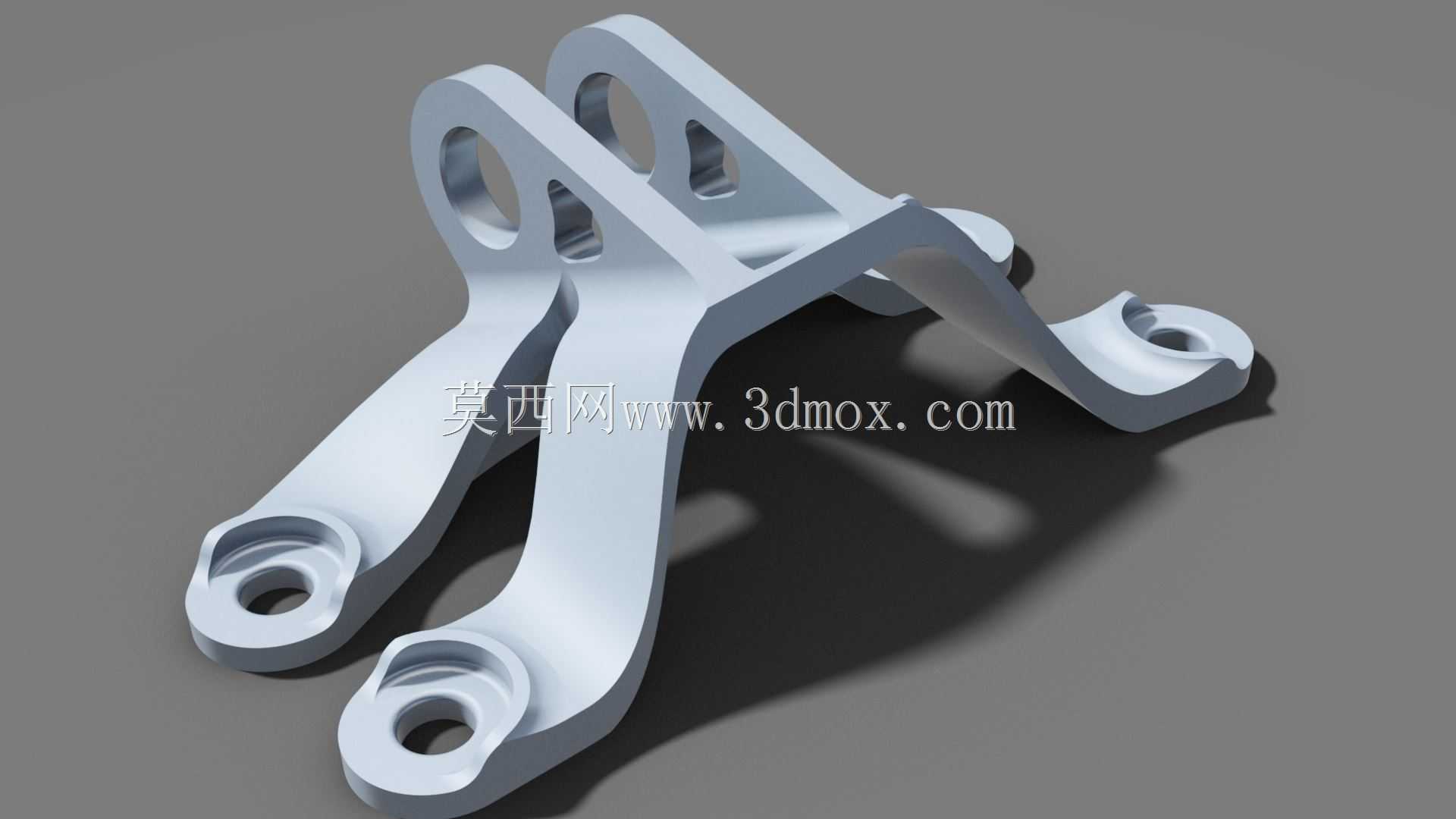

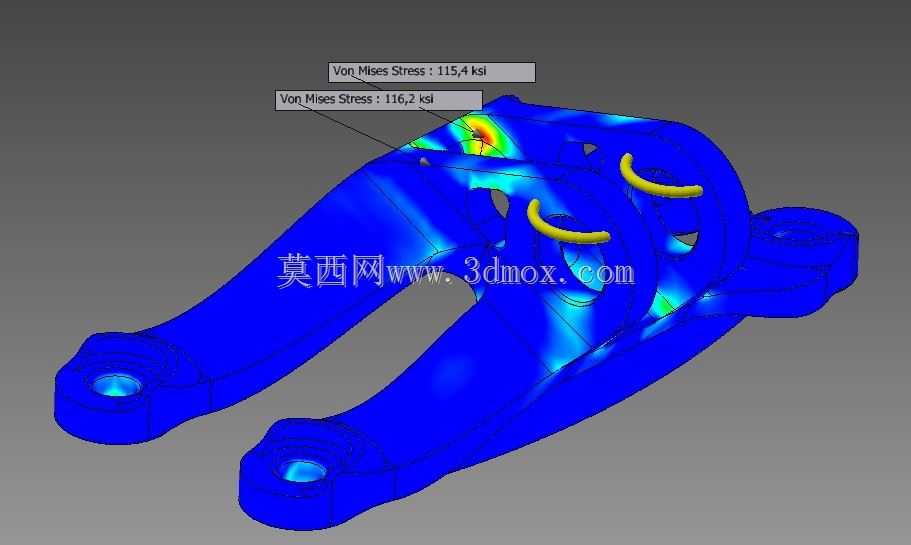

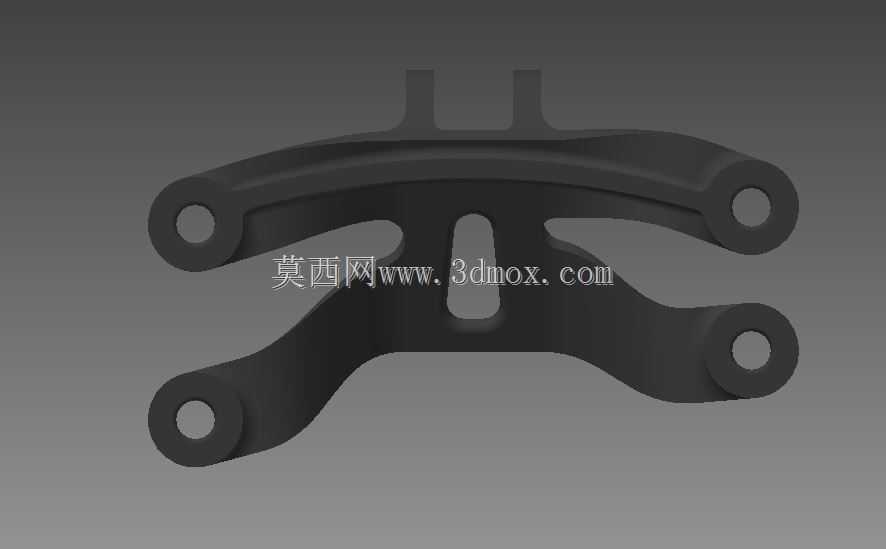

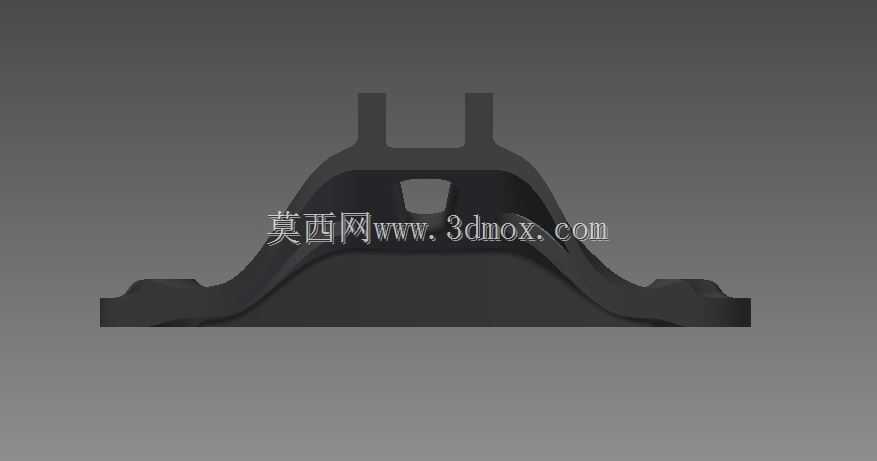

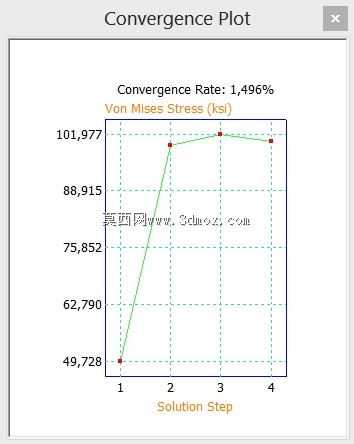

这款电气支架主要面向工业电气柜、机载电气集成模块、户外电气设备舱等场景的元器件固定需求，用来承接线束固定座、小型继电器模组、接线端子排这类轻量化电气部件的安装载荷，替代传统厚重的折弯钢板支架，在狭小安装空间内完成多点位的支撑固定。从结构形态来看，支架采用一体化弯折成型的主体构型，三个带安装孔的支臂呈空间分布，每个支臂末端的沉头安装孔可适配M4-M6规格的标准紧固件，能同时对接三个不同朝向的安装基准面，解决电气舱内多方向走线、元器件错位布置时的固定难题，避免额外增加转接件带来的装配累积误差。设计过程中优先考虑了载荷路径的优化，主体受力筋沿着安装孔的连线方向布置，在支臂的非受力区域开设了异形减重孔，在保证整体抗弯、抗扭刚度满足150N静载荷要求的前提下，大幅削减了结构冗余质量，实际减重幅度超过八成，对于对自重敏感的机载、车载电气集成场景来说，能有效降低整体设备的自重负载。安装边界方面，支架的三个安装脚的孔位间距适配主流电气安装梁的标准孔距，支臂的弯折弧度避开了常见的线束走向空间，不会和周边的线缆、相邻元器件产生干涉，安装时不需要对周边部件做额外的避让调整。结构的过渡区域全部采用大圆角过渡，避免应力集中导致的长期振动下的疲劳断裂问题，表面的平整构型也方便后续做镀锌、喷塑等防腐表面处理，适配户外、高湿工业环境的使用要求。不同于常规的平板式支架，这款支架的空间构型不需要额外搭配垫块调整安装角度，自身的弯折角度已经匹配了多数电气舱内的倾斜安装面，装配时可以直接对位锁付，能减少现场装配的调整工时，同时一体化的结构也减少了拼接支架的焊点失效风险，在长期受振动的车载、机载工况下，连接可靠性远高于多件拼接的支架结构。在细节处理上，安装孔的沉头深度做了精准控制，紧固件锁付后头部不会突出支架表面，避免刮伤外层的线束绝缘层，支臂边缘做了倒钝处理，没有尖锐毛刺，装配操作时不会划伤操作人员，也不会割破线缆外皮造成绝缘隐患。
