机床切削用喷雾式冷却液供给装置

这套喷雾冷却装置主要面向金属切削加工场景设计，适配铣床、钻床、加工中心等各类金属切削设备的加工工位冷却需求，在高速切削、微量润滑加工场景中应用尤为广泛。区别于传统大流量浇注式冷却，该装置通过气液混合雾化的方式，将冷却液打散为微米级雾粒，精准喷射至刀具与工件的切削接触区域，既能实现高效降温，减少刀具在高速切削下的热磨损，也能通过雾化颗粒的强渗透性，将润滑成分带入切削刃与切屑的接触缝隙，降低切削阻力，同时大幅减少冷却液的消耗量，避免加工区域大量积液带来的工件锈蚀、场地清洁负担等问题。

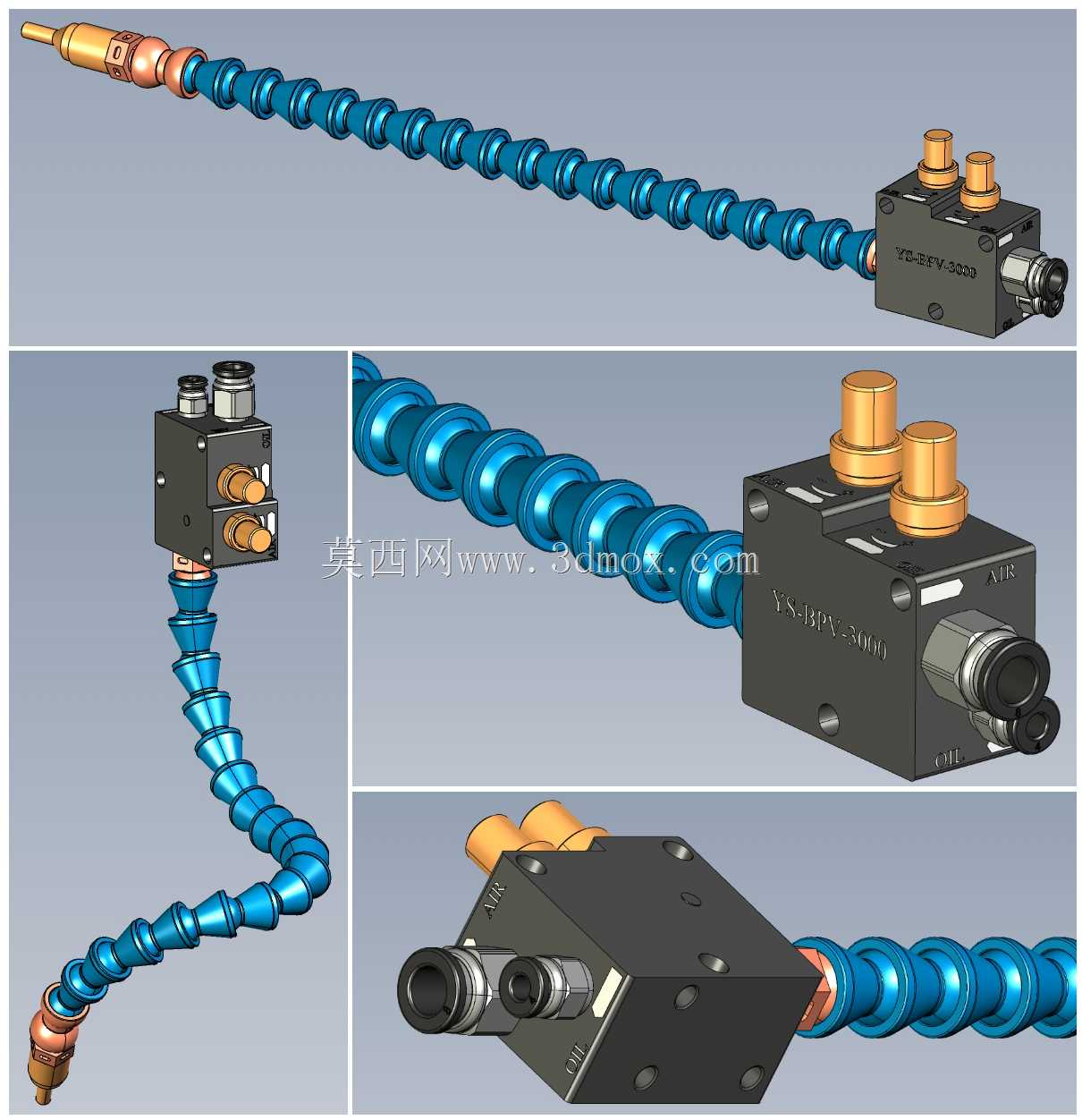

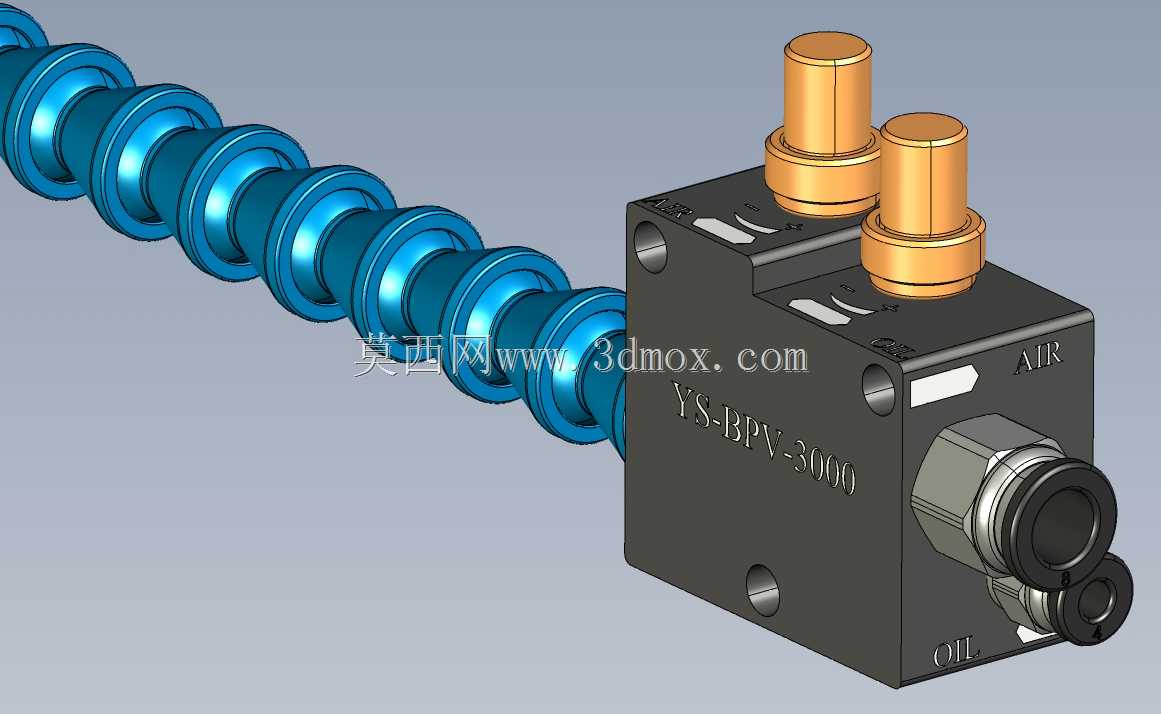

装置主体控制块采用集成式阀组设计，将气路通断、流量调节、液路通断的控制结构整合在同一阀块内，减少了外接管路的接头数量，降低了气液泄漏的风险。阀块上设置两个独立的管路接口，分别连接压缩空气气源与冷却液供给管路，接口采用标准管螺纹设计，可直接对接车间常规的气动管路与冷却循环系统，无需额外制作转换接头。阀块侧部设置调节旋钮，可分别调整进气压力与冷却液流量，根据不同的加工材质、切削参数匹配对应的雾化效果：比如加工铝合金等有色金属时，可适当降低气压、调大冷却液流量，避免高速雾粒冲蚀已加工表面；加工硬质合金刀具进行高速钢切削时，可提高气压，让雾粒具备更强的穿透性，直达切削高温区域。

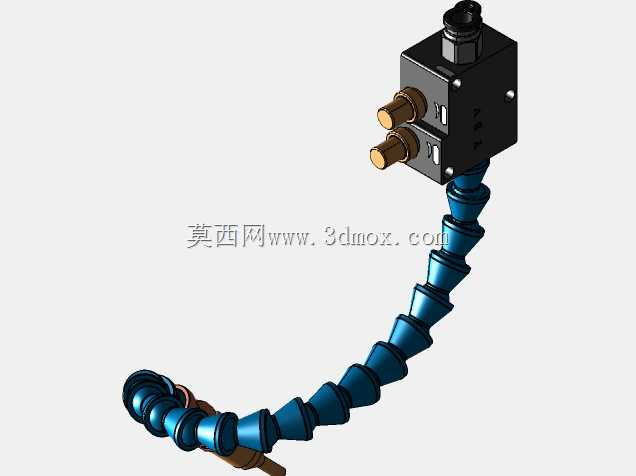

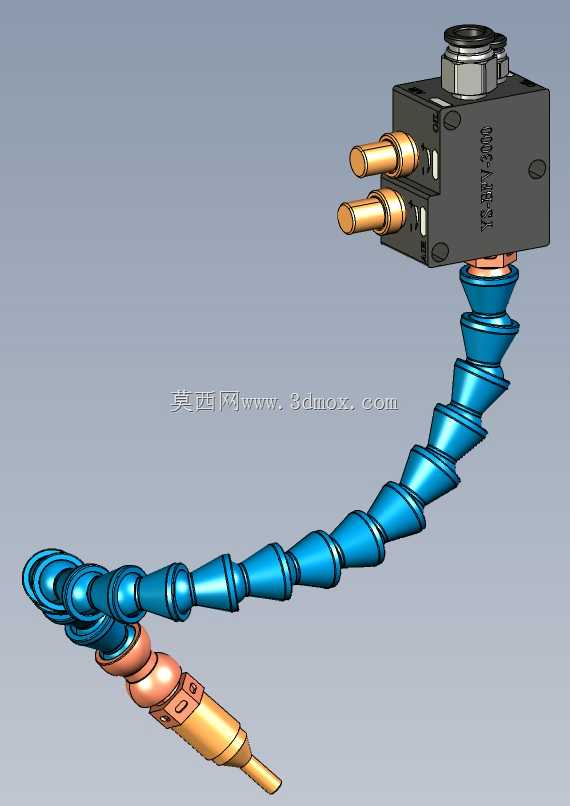

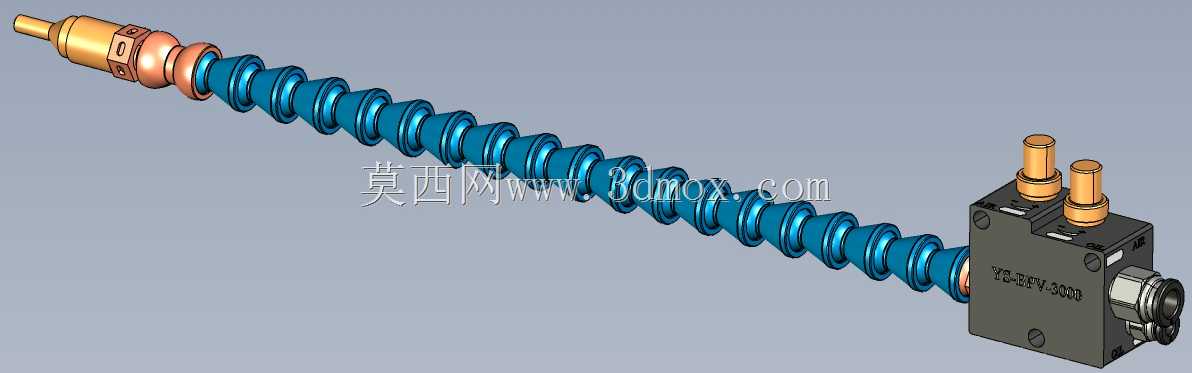

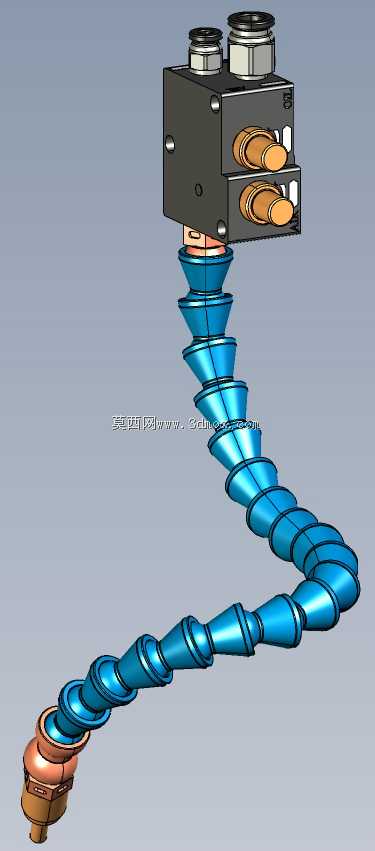

输出端连接的万向竹节软管可任意弯折定型，无需额外的支撑支架即可将喷嘴调整至任意喷射角度，适配不同高度、不同角度的加工工位，不管是立式加工的端面切削，还是卧式加工的侧面铣削，都能将喷嘴对准切削发热核心区。喷嘴采用精密微孔结构，保证气液混合后喷出的雾流均匀集中，不会出现大液滴飞溅、雾流发散的问题。设计过程中对阀块内部的流道做了圆弧过渡处理，避免直角流道带来的气液阻力，保证气液混合均匀，不会出现断续喷雾、液气分离的情况。

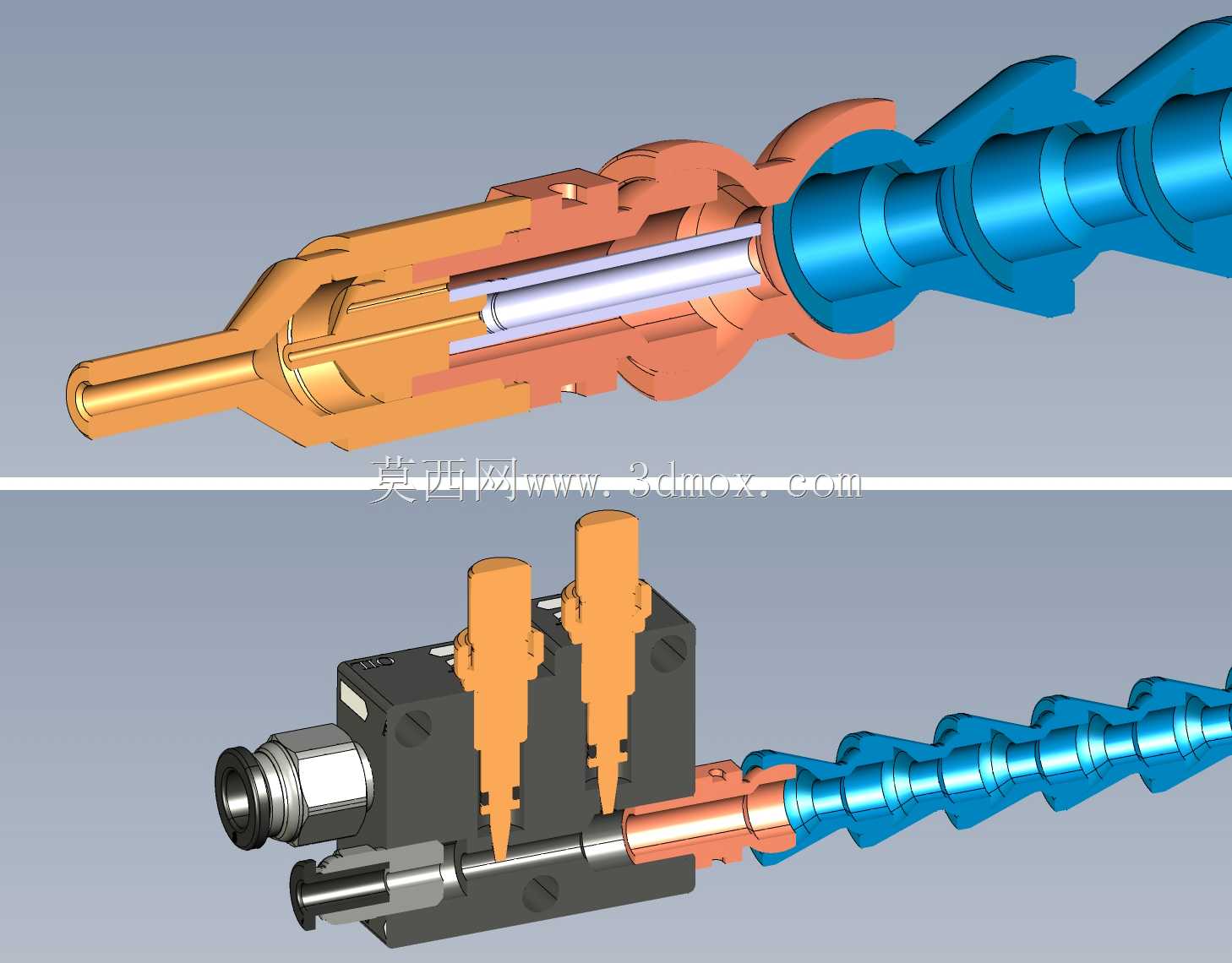

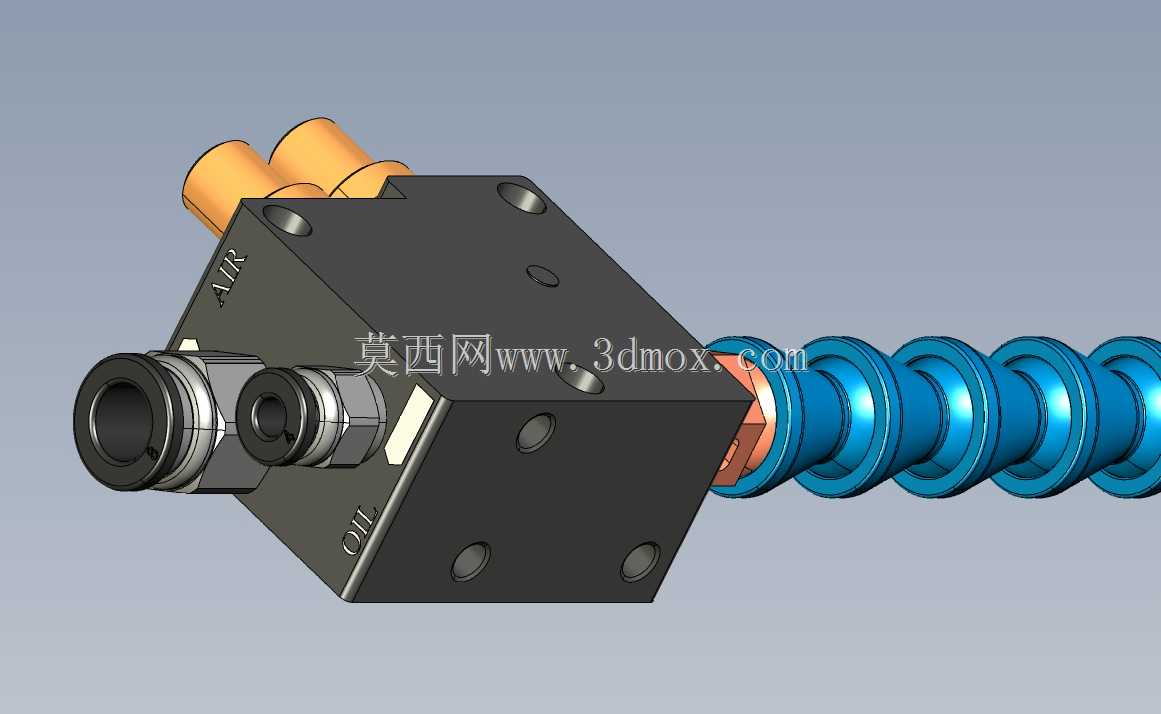

安装边界上，阀块背部预留了标准安装孔位，可通过螺栓直接固定在机床的主轴旁侧、工作台护板或者专用的安装支架上，安装孔距适配常规机床附件的安装尺寸，不需要对机床本体做额外的打孔改造。软管长度覆盖常规机床的加工行程范围，在主轴上下移动、工作台横向进给的全行程内，喷嘴都能保持对准切削区域，不会出现管路拉扯、干涉刀具运动的情况。进气口、进液口的位置设置在阀块的侧上方，外接管路后不会与机床的运动部件产生干涉，整体结构紧凑，占用安装空间小，既可以在新设备设计时作为标配冷却组件集成，也适合老旧机床的冷却系统改造升级。建模过程中对内部的阀芯、密封槽、调节螺纹等结构都做了符合加工工艺的还原，没有做过度的结构简化，可直接用于结构验证、安装干涉检查以及后续的加工出图参考。
