卧式挂装圆柱形承压储液罐体结构

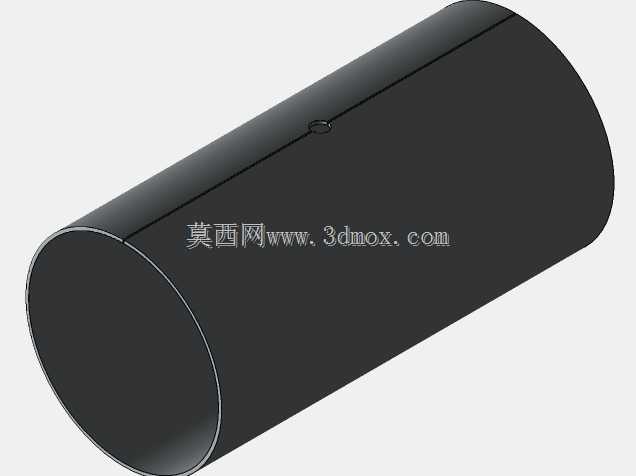

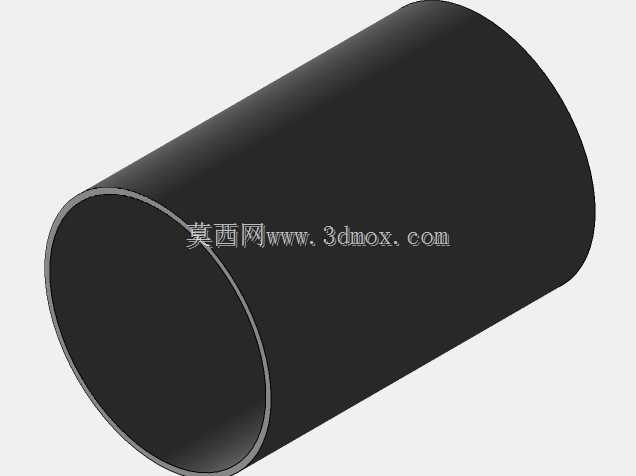

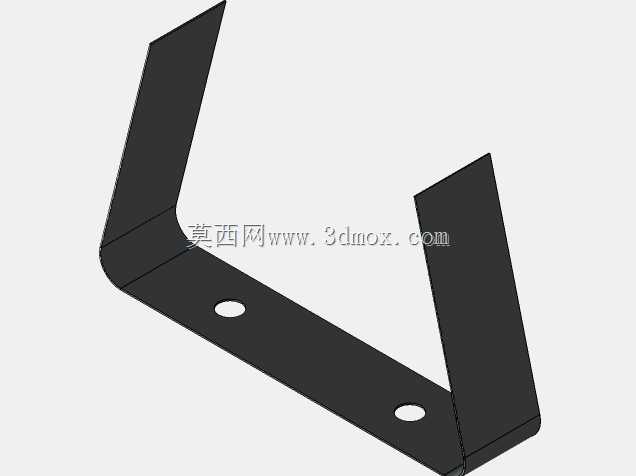

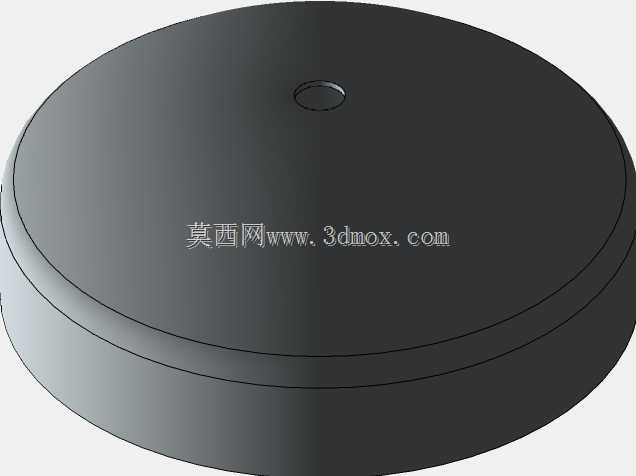

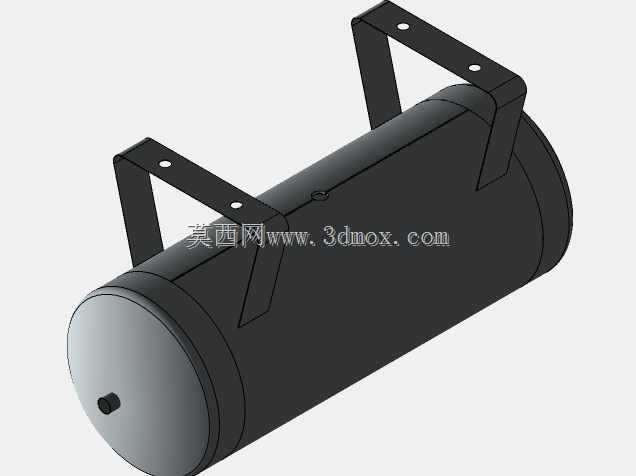

该结构为卧式挂装布置的圆柱形承压储液部件，核心应用场景覆盖小型液压系统稳压储油、气动系统冷凝液收集、小型流体输送管线缓冲稳压等工况，可直接集成在设备机架内侧或侧壁安装位，无需额外搭建落地支撑平台，适配空间紧凑的中小型工业设备内部布局。从功能特性来看，筒体采用等壁厚圆柱结构，两端采用平端盖封接，其中一端端盖预留小直径流体接口，可适配快插接头或外螺纹接头，满足流体进出、压力检测或排空作业需求；筒体上部预留的小型工艺孔可用于加装液位检测元件、排气阀或注液接头，适配不同流体介质的使用需求。设计过程中优先考虑安装便捷性与受力合理性，两组对称布置的L型挂装支架通过折弯成型，支架与筒体外壁采用满焊连接，每个支架上开设两个圆形安装孔，孔位间距经过受力核算，可匹配标准M6或M8螺栓实现快速固定，安装后筒体与安装基面预留足够间隙，避免筒体与基面直接接触产生磨损，同时预留出端盖接口的操作空间，方便后期管路连接与维护作业。外形尺寸方面，筒体长径比控制在2.2:1区间，整体径向尺寸控制在较小范围，挂装支架的外伸高度经过优化，既保证安装螺栓有足够的操作空间，又不会过多占用设备内部的横向空间，安装边界可适配厚度3-8mm的设备安装板，安装后整体重心落在两组支架的支撑区间内，避免设备运行过程中产生额外的倾覆力矩。结构细节上，端盖与筒体的连接采用卷边封接工艺，保证承压状态下的密封可靠性，筒体与支架的焊接位置避开筒体上的工艺孔与端盖接口位置，避免焊接应力影响接口的密封性能；支架的折弯处设置合理的圆角过渡，避免应力集中导致支架在长期承重或振动工况下出现断裂问题，所有外露棱边均做倒钝处理，避免安装维护过程中出现划伤风险。该结构可根据实际使用场景调整筒体壁厚与支架板材厚度，适配不同压力等级的流体存储需求，也可根据安装空间调整支架的安装孔位间距，适配不同设备的安装孔位布局，整体结构简单可靠，加工难度低，适合批量生产应用。
