参数化通风管道气流仿真结构

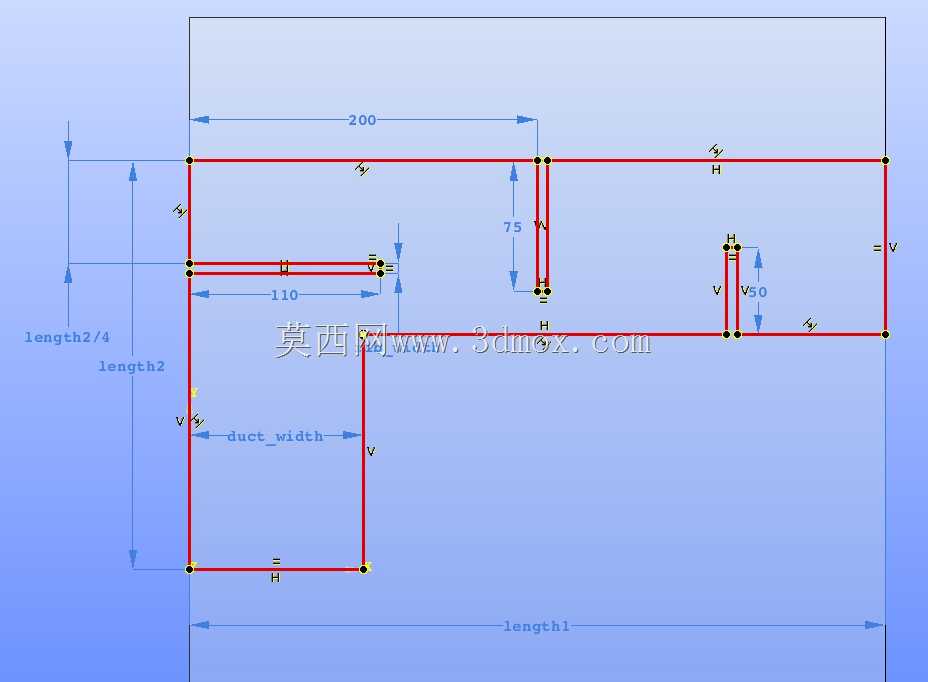

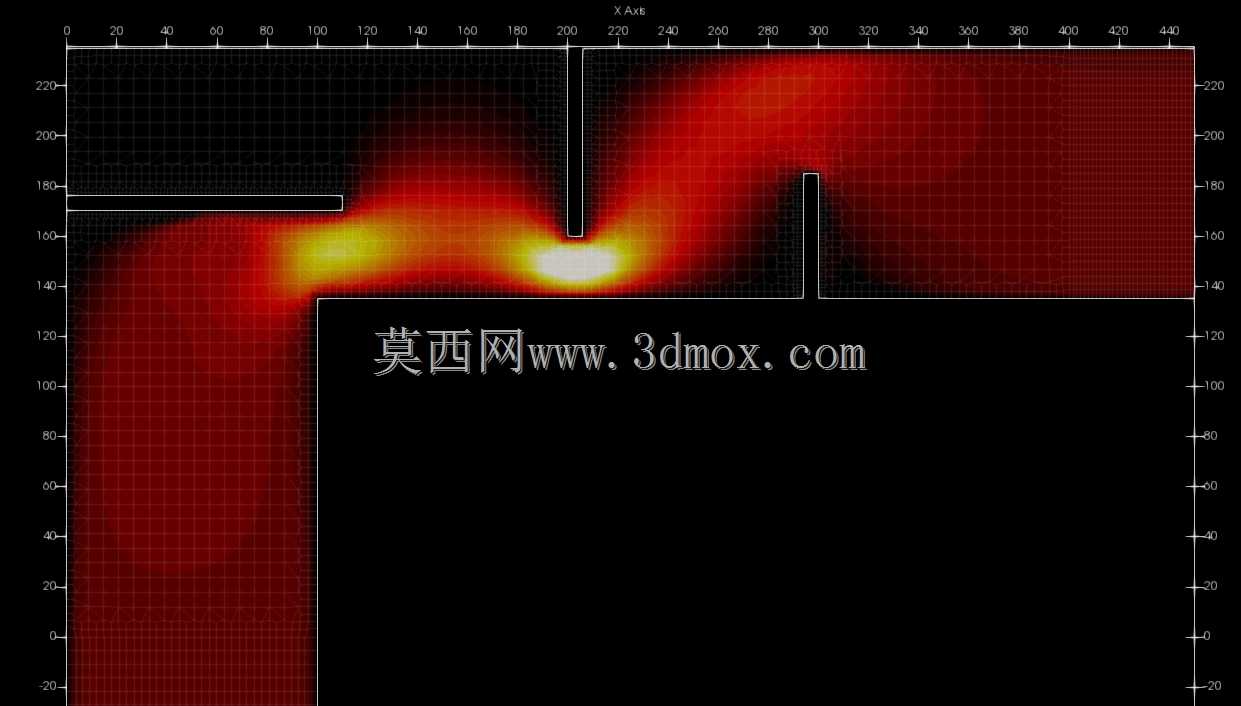

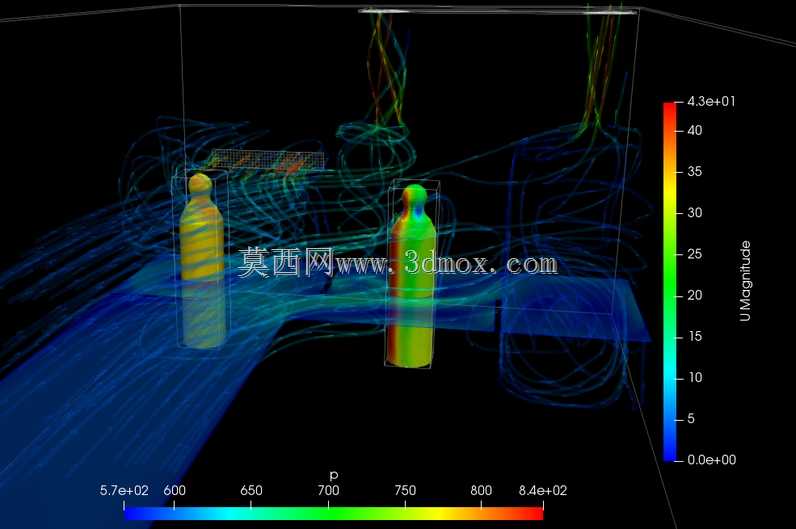

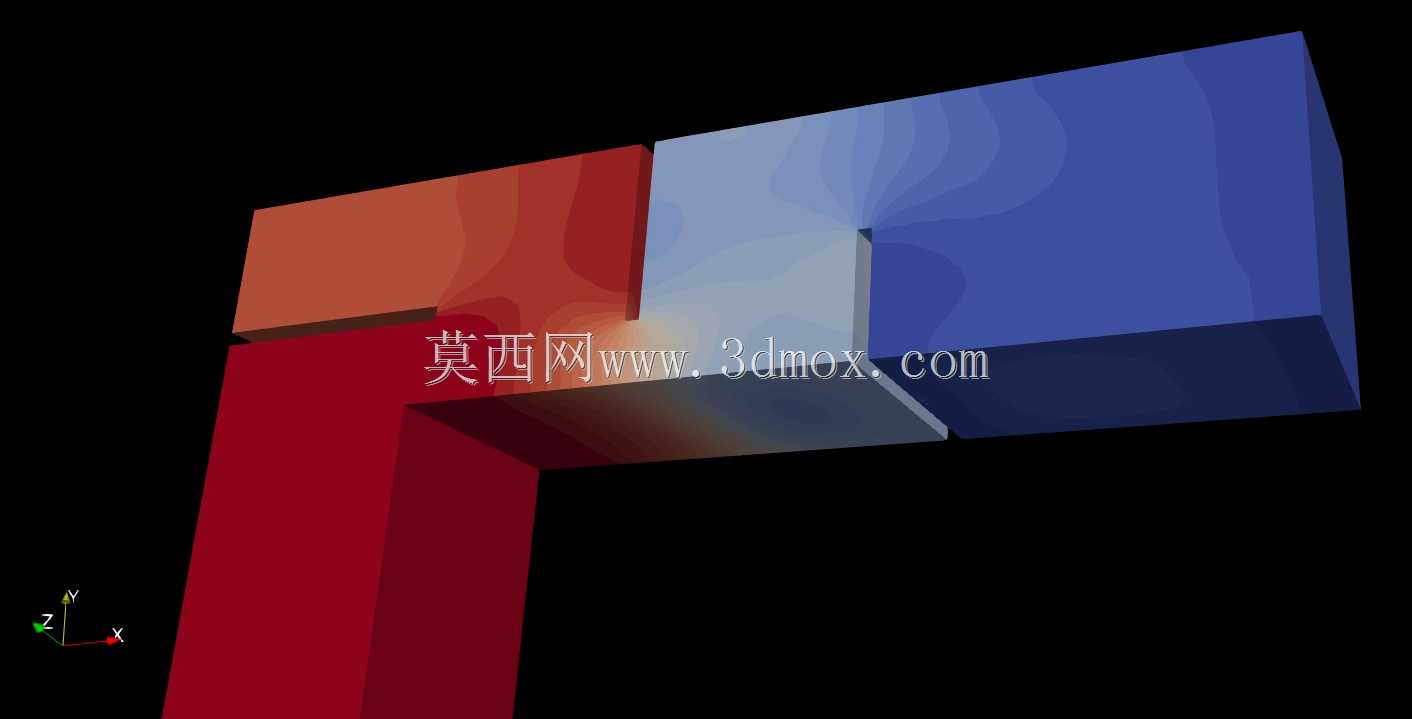

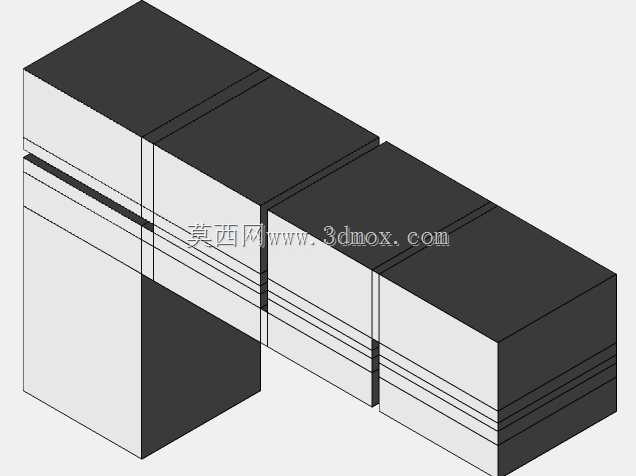

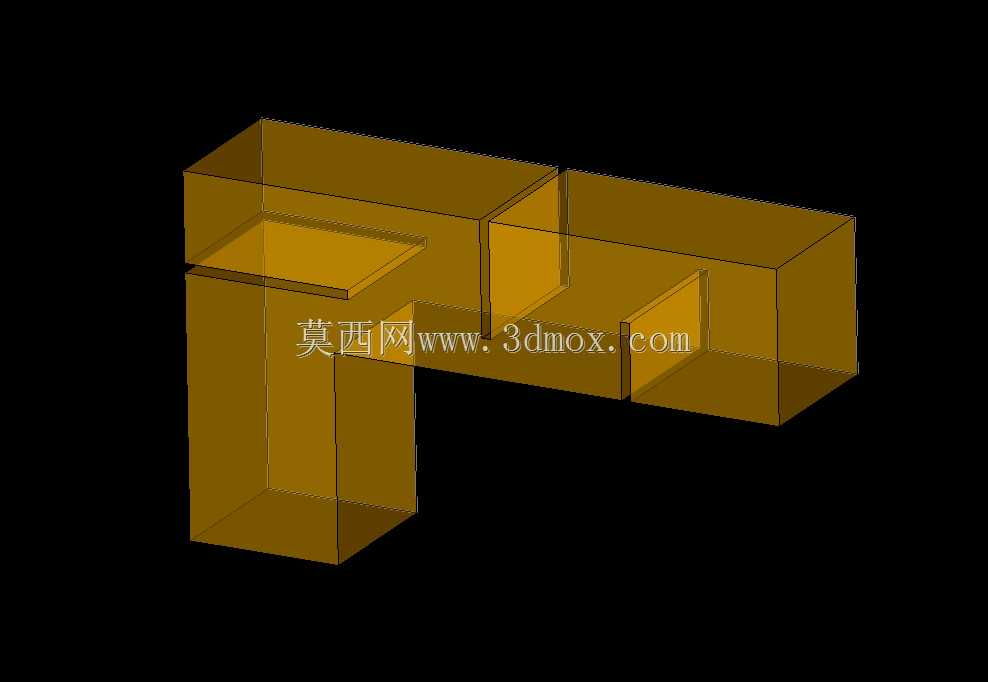

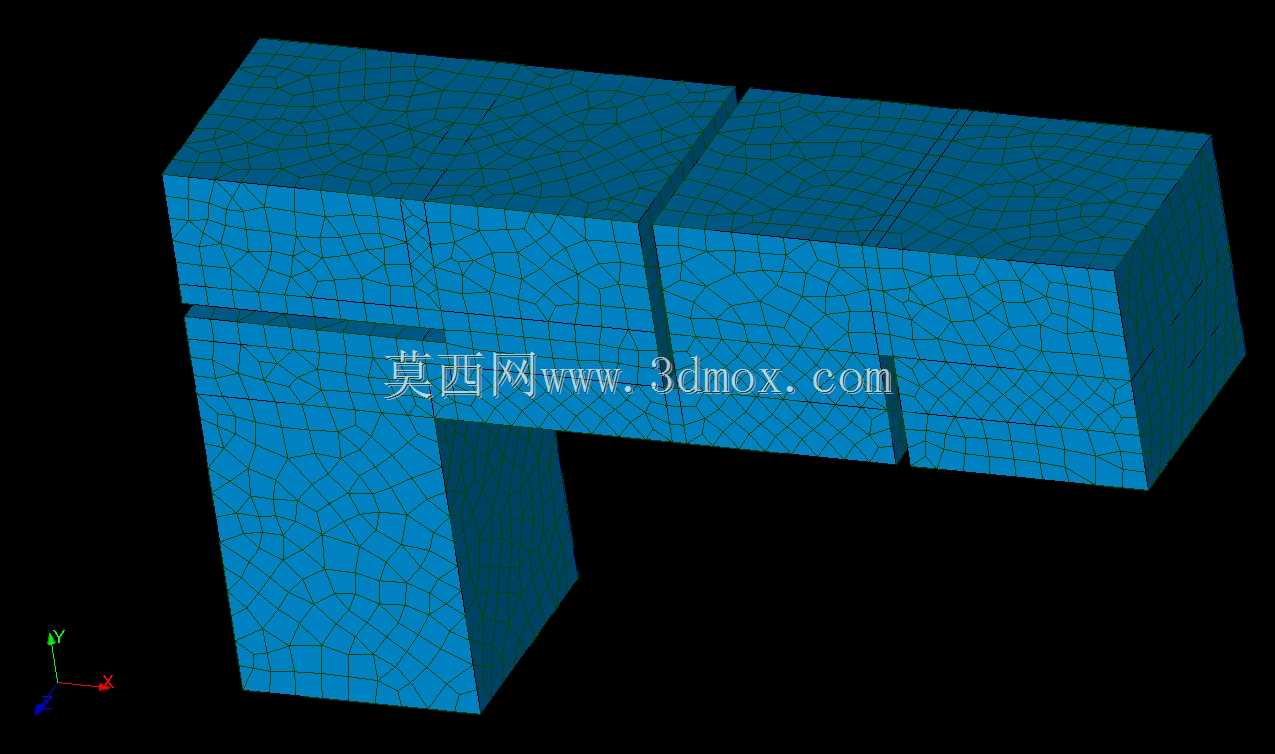

在工业厂房通风、洁净车间气流组织、实验室排风系统等场景中，通风管道的布局合理性直接决定空间内温湿度控制效果、污染物排出效率以及能耗水平，传统管道设计多依赖经验公式估算沿程阻力与局部阻力，面对复杂变径、多支路交汇的管路布局时，往往会出现局部涡流、风量分配不均、支管风速不达标等问题，后期整改不仅耗费工时，还可能需要额外加装导流板、调节阀等配件，抬升整体系统成本。这套参数化通风管道结构，核心是为流体仿真验证提供可快速调整的几何载体，设计阶段就将管路的变径段曲率、支管接入角度、出风口延伸长度等关键尺寸设置为可驱动参数，调整参数后几何模型可自动更新，无需重复进行草绘、拉伸、布尔运算等重复建模操作，能大幅缩短多方案对比的迭代周期。从安装边界来看，模型预留了与主风道对接的法兰连接位，各支管的中心距、出风口距安装面的垂直高度都按照常规工业建筑的梁下净空、吊顶夹层空间做了适配，主管道的截面尺寸参考常规通风系统的风量区间设置，可适配不同换气次数要求的空间场景。模型中包含的两个立式排风点位，对应实际场景中的产尘工位、发热设备上方的局部排风罩接口，管路走向避开了常见的工艺设备安装占位、消防管线排布区域，在仿真验证环节，可直接基于该几何模型划分流体网格，模拟不同送风风速下的管路内部流场分布，捕捉支管交汇处的涡流区域、直管段的风速分层现象，通过调整支管接入的斜切角度、变径段的过渡长度，优化管路的沿程阻力损失，让各出风口的风量分配偏差控制在工程允许范围内。实际工程应用中，这类参数化模型还可对接不同项目的空间尺寸约束，快速调整管路总长、支管数量、出风口朝向，无需从零开始搭建模型，对于需要做多方案气流组织对比的暖通设计、工业通风改造项目而言，能有效减少建模环节的重复工作量，让工程师把更多精力放在流场优化、阻力平衡计算等核心环节，避免因几何建模误差导致仿真结果与实际运行状态出现偏差。
