航模用改进型电机安装防火墙结构件

该结构件主要应用于泡沫材质固定翼航模的动力段前端，承担电机安装承载、动力传导以及机身前端防火分隔的核心作用，是航模动力系统与机身主体连接的关键受力部件。在实际航模飞行场景中，电机运转产生的持续振动、大油门工况下的瞬时拉力，以及炸机时的正面冲击载荷，都会直接作用在该部件上，因此其结构强度、安装精度直接决定了动力系统的工作稳定性与机身抗损能力。

从功能特性来看，该改进款结构相比常规航模防火墙做了多维度优化：整体板件厚度有所提升，有效提升了垂直于电机轴方向的抗弯折能力，避免大拉力工况下安装板出现形变导致电机轴角度偏移，进而影响飞行推力线精度。板件上预留了多组不同规格的安装孔位，除了中心位置的电机主轴避让孔、四角的电机固定孔位外，额外增设的小孔可直接用于电调线缆、舵机引线的穿设梳理，无需在泡沫机身上额外开孔布线，既简化了组装流程，也能避免线缆在机身内部晃动干扰其他舵机传动结构。底部的支撑折角做了加深设计，与泡沫机身的贴合面积更大，粘接固定后可将电机传递的载荷分散到更大面积的机身泡沫结构上，减少应力集中导致的泡沫撕裂问题，尤其是搭配大拉力powerpod动力舱使用时，加深的折角结构可形成更稳定的三角支撑形态，抵消动力产生的反扭力。

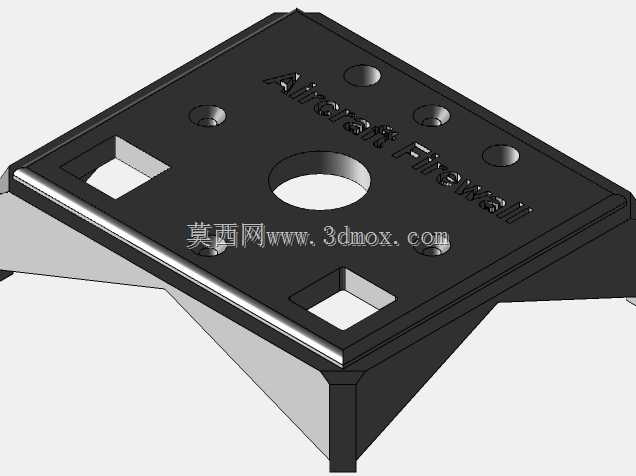

从安装边界来看，该结构件采用平板加折边的一体化构型，上表面为平整的电机安装基准面，可适配主流XXD、朗宇等系列22系列航模电机的安装孔距，底部折边的角度匹配常规Flitetest系列泡沫航模的机头段外形，安装时无需对泡沫机身做大量切削修型，直接涂胶粘接即可完成固定，折边上预留的方形卡槽可配合碳杆加强件穿设，进一步提升结构整体的抗扭性能。设计过程中充分考虑了泡沫航模的组装习惯，所有孔位均做了沉边处理，螺丝安装后不会突出安装面，保证电机安装面的完全贴合，避免因安装面不平整导致的电机振动放大问题，同时板件边缘做了倒角处理，粘接时胶水可在倒角处形成胶层圆角，提升粘接结构的抗剥离强度。
