木工工作台快速锁紧轴夹具结构

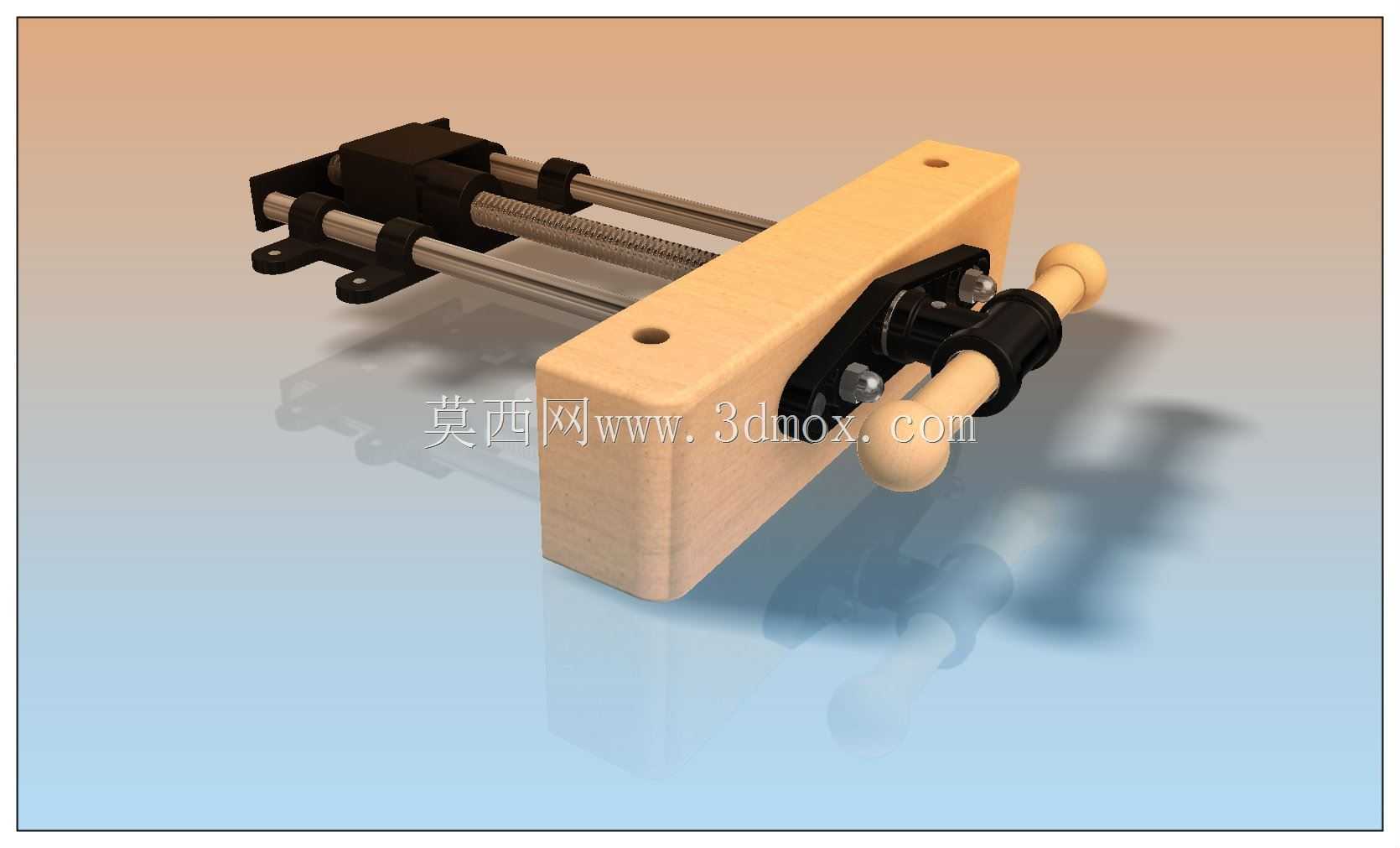

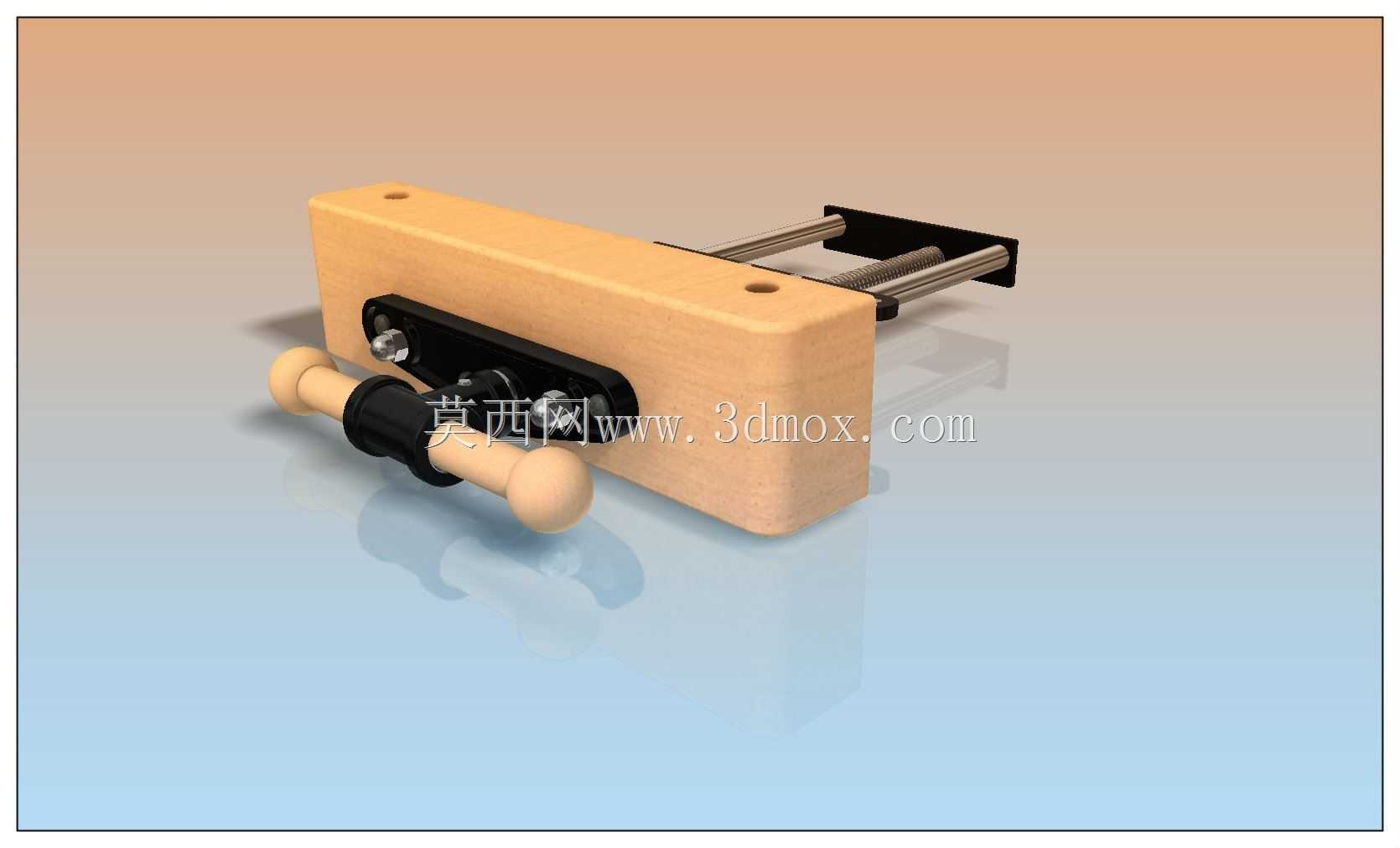

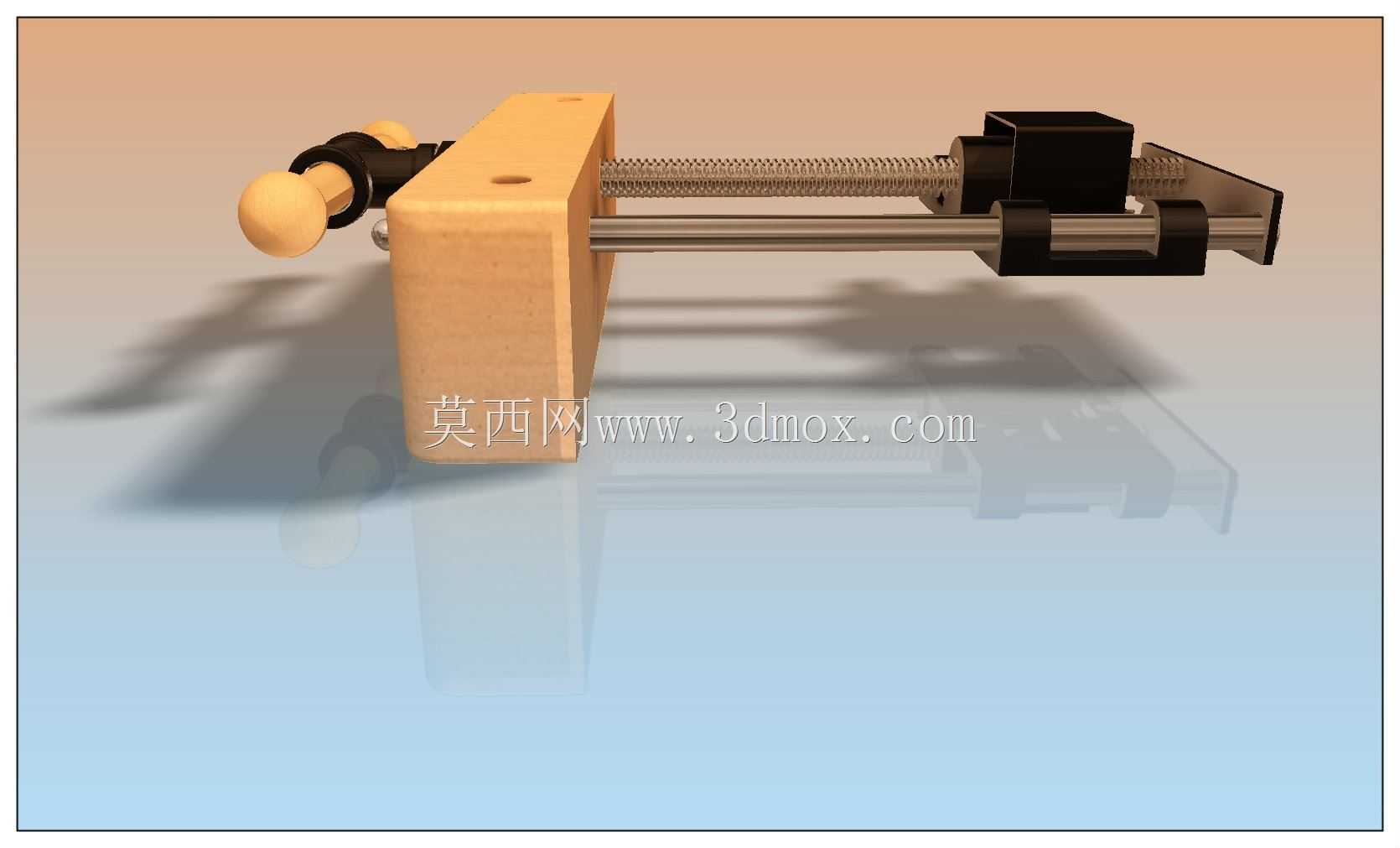

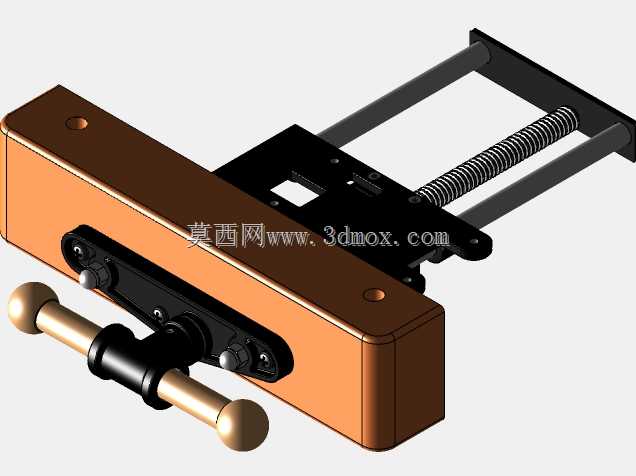

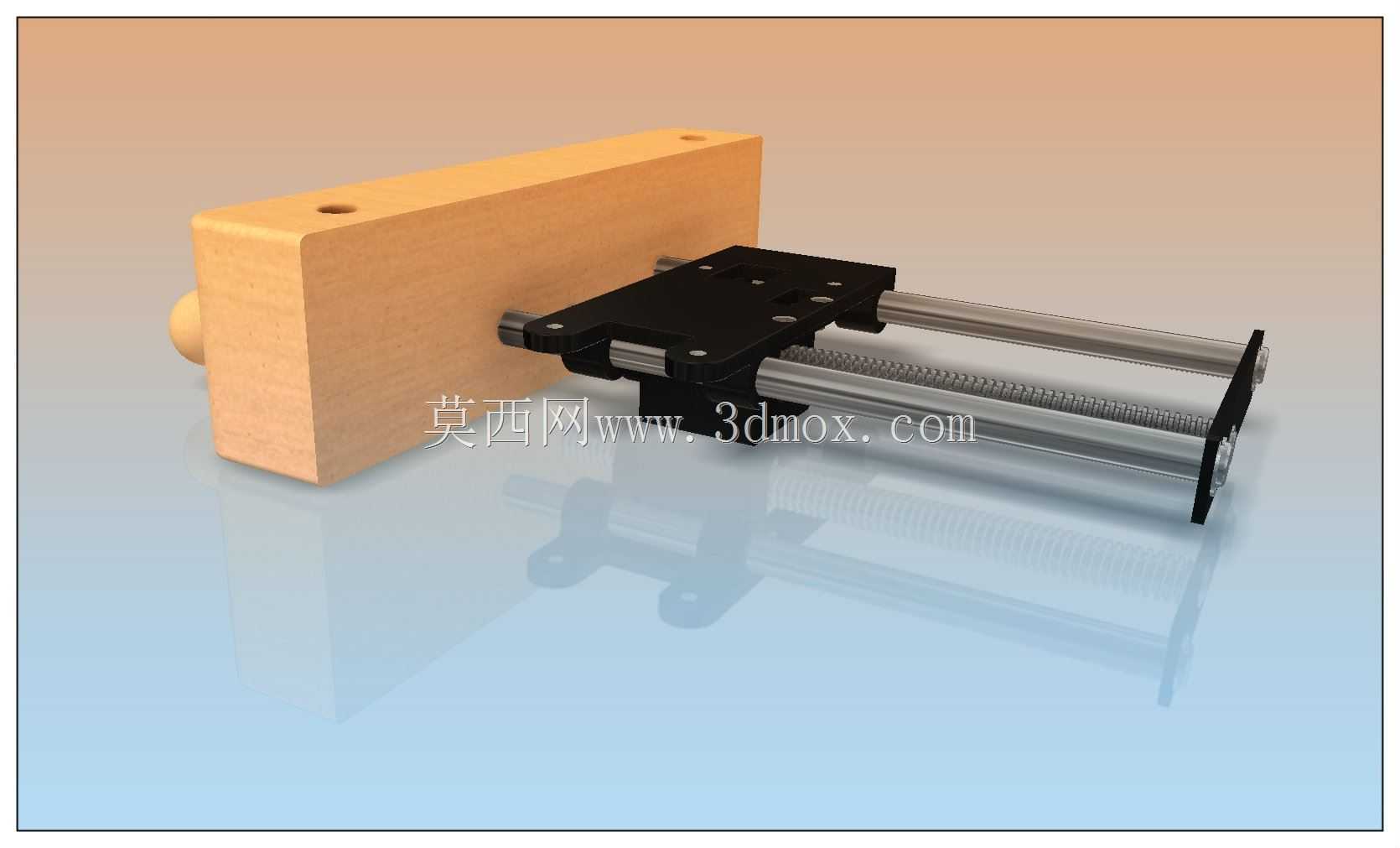

这款锁紧轴结构是木工工作台的核心功能附件，主要适配小型实木加工台、DIY木工操作台的工位快装需求，日常作业中可在不调整工作台主轴旋转状态的前提下，完成工件的快速拉出定位与推回锁紧动作，省去传统夹具反复旋拧螺杆、调整压块位置的冗余步骤，大幅降低小件木作加工时的装夹辅助时长。从结构设计逻辑来看，主体采用实木基座搭配金属导杆的组合方案，基座上预留的两个沉头安装孔可直接通过螺栓固定在工作台台面的预设T型槽或安装孔位上，安装时需保证两根平行金属导杆的轴线与工作台进给方向保持平行，避免锁紧动作出现卡滞。操作端的木质摇柄做了圆弧过渡处理，握持时贴合手掌轮廓，摇柄与锁紧拨杆之间设置的黑色防滑胶套可增大操作摩擦力，即便手上沾有木屑或木粉也能稳定施力。导杆尾部的黑色限位挡块可根据待加工工件的长度调整锁紧行程，最大行程范围内可适配不同宽度的实木方料、小型木构件的装夹需求，锁紧时拨杆联动内部的偏心压紧结构，可在扳动摇柄的瞬间完成对导杆位置的锁止，锁止力可满足常规锯切、打磨、小尺寸榫头加工时的工件固定要求，不会出现加工过程中工件移位的问题。设计时特意将金属传动部件做了内嵌处理，避免日常加工时木屑落入传动缝隙造成机构卡顿，基座的木质材质也可避免装夹时对工件表面造成压痕损伤，尤其适合软木类工件的加工场景。安装边界方面，基座整体厚度适配常规20-30mm厚度的工作台台面，导杆伸出基座的长度可根据工作台的实际进深调整，无需对原有工作台做大规模改造即可完成加装，适配多数家用DIY木工台、小型教学实训木工台的升级改造需求。实际使用中，该结构相比传统的螺杆式台钳，操作行程更短，锁紧与释放动作可在一秒内完成，尤其适合需要频繁更换工件、调整工件位置的小件木作加工场景，比如木艺小件打磨、小型榫卯结构试配、木旋工件的辅助固定等工况，能有效提升连续作业的效率。
