家用手动柑橘榨汁器结构设计

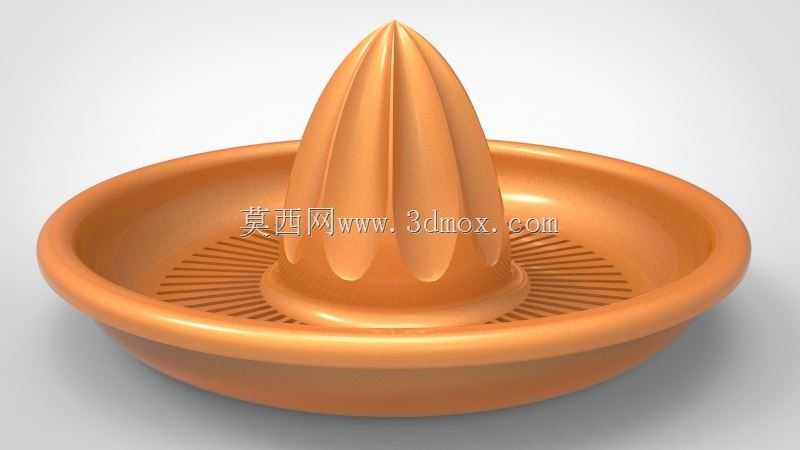

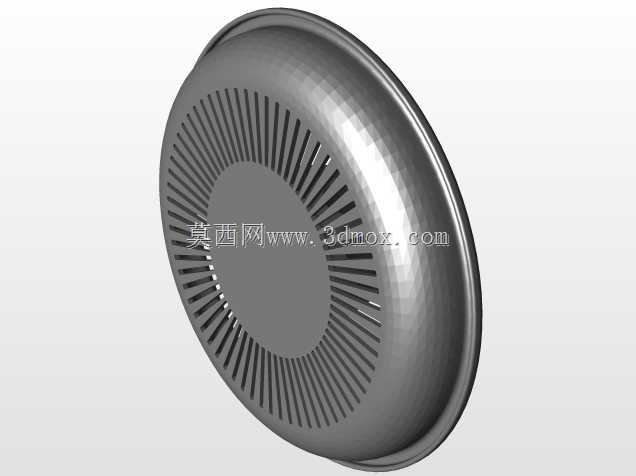

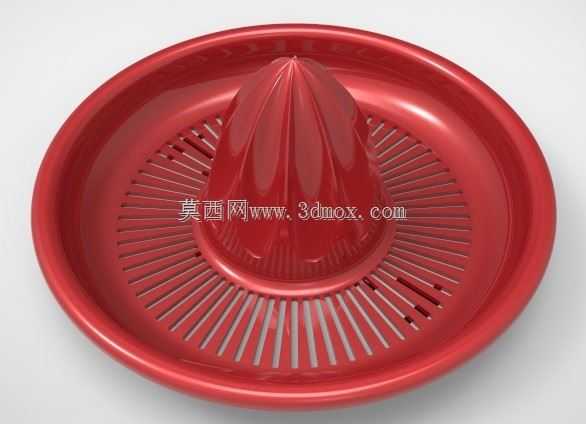

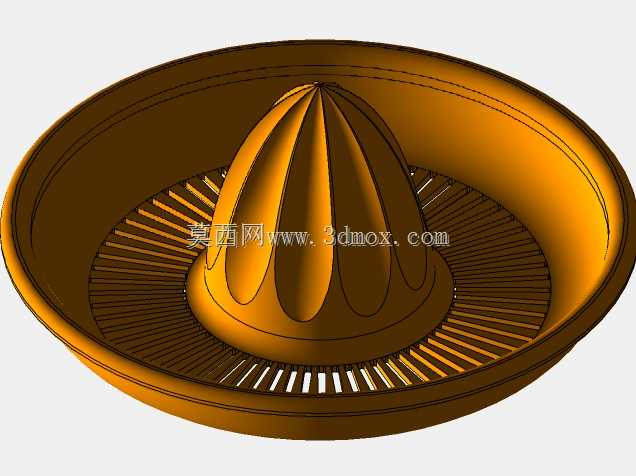

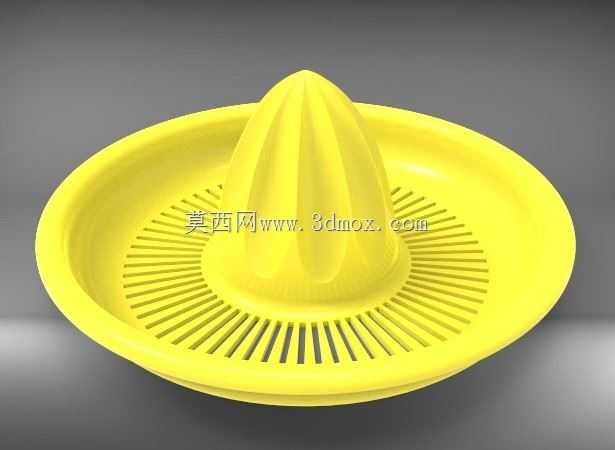

日常家庭鲜榨柑橘类果汁的场景中，这类手动榨汁结构的应用十分普遍，无需通电即可完成橙子、柠檬、西柚等芸香科柑橘属水果的取汁操作，适配普通家庭厨房、户外野餐、饮品小店前台等多种无供电或追求低噪音操作的使用场景。从功能实现逻辑来看，该结构核心依靠中心凸起的棱锥结构与水果切面接触施压，用户将对半切开的柑橘切面朝下扣在锥头上，施加向下的压力同时旋转果体，果肉受挤压破裂后果汁顺着锥面的导流槽汇入下方的集汁盘，盘体边缘的环形凸边可避免果汁外溢，底部的漏孔可初步阻隔大块果籽与粗纤维果渣，让流出的果汁无需额外粗滤即可直接饮用。设计过程中首先考虑的是手持操作的施力合理性，锥头的锥度设置为1:2.5左右，既能够适配不同尺寸的柑橘半果，不会出现锥头过细无法撑住果体、或是锥头过粗无法深入果肉的问题，锥面均匀分布的8条纵向凸棱高度控制在3mm，既能够在旋转果体时刮擦果肉提升出汁率，又不会因为棱边过于尖锐划伤用户手部。集汁盘的外径设置为120mm，能够适配常规口径的杯具，用户可直接将榨汁器架在杯口上接汁，无需额外搭配接汁容器，盘体边缘做了3mm的外翻边，放置在台面时可增加接触摩擦力，避免施压过程中整个结构打滑偏移。材质选择上采用食品接触级的硬质塑料一体注塑成型，整体无拼接缝隙，避免果汁残留滋生细菌，表面做哑光磨砂处理，沾水后也不会轻易从手中滑脱。结构设计上没有额外的活动连接件，整个榨汁器为一体结构，使用后可直接冲水清洗，不存在清洁死角，整体重量控制在80g左右，收纳时可多个叠放，占用的橱柜空间极小。从安装边界来看，该结构不需要额外的固定配件，仅依靠自身盘体的支撑即可稳定放置在平面上，适配的水果直径范围在50mm到90mm之间，覆盖了市面上绝大多数常见的鲜食柑橘类水果尺寸，施压过程中可承受的最大垂直载荷为50N，完全匹配普通成年人手动施力的力度范围，不会出现结构变形的问题。锥头顶部做了R2的圆角处理，避免用户取放时被尖锐顶端划伤，导流槽的深度设置为2mm，宽度4mm，果汁可顺着槽体快速流下，不会在锥面积存，槽体的走向顺着锥面的母线方向，加工时脱模难度低，适合大批量注塑生产，生产过程中的拔模斜度设置为1.5度，可有效降低注塑件的次品率。
