24V双安全排放阀工业结构设计

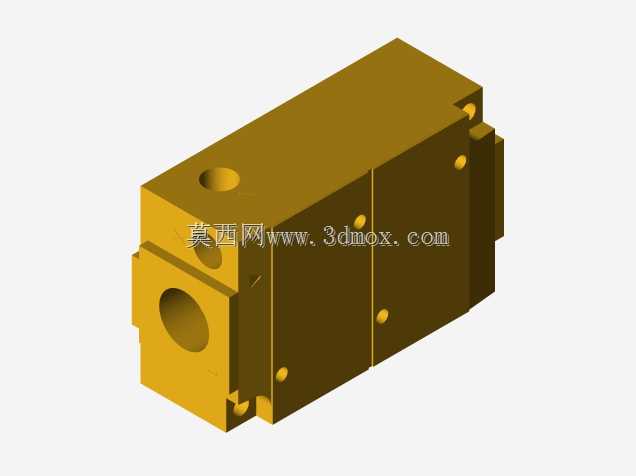

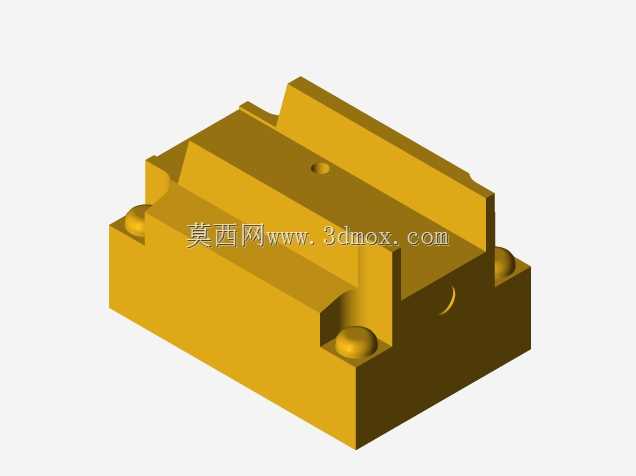

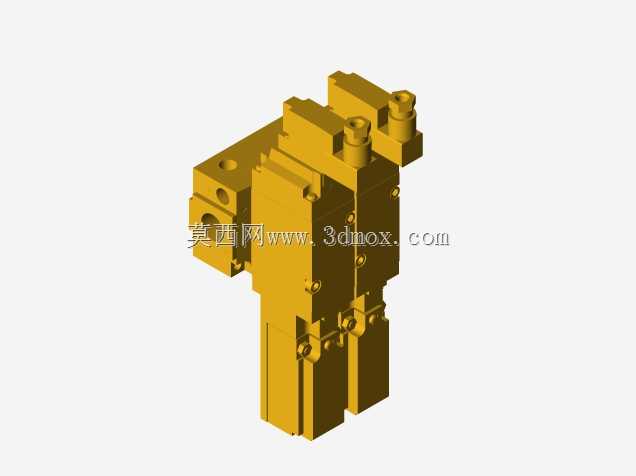

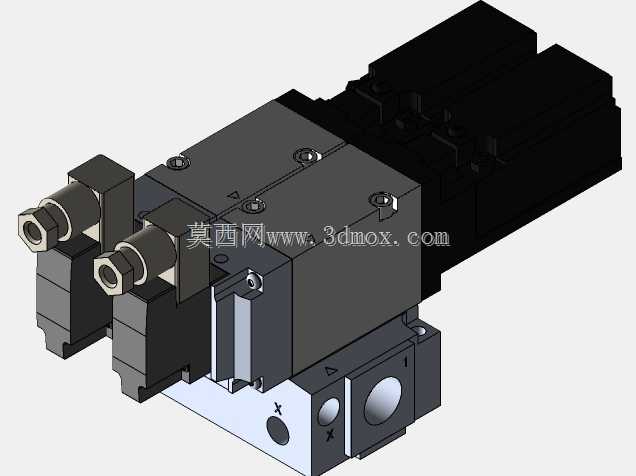

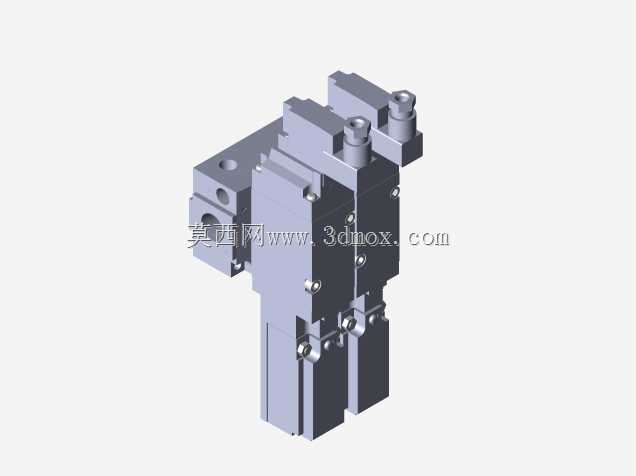

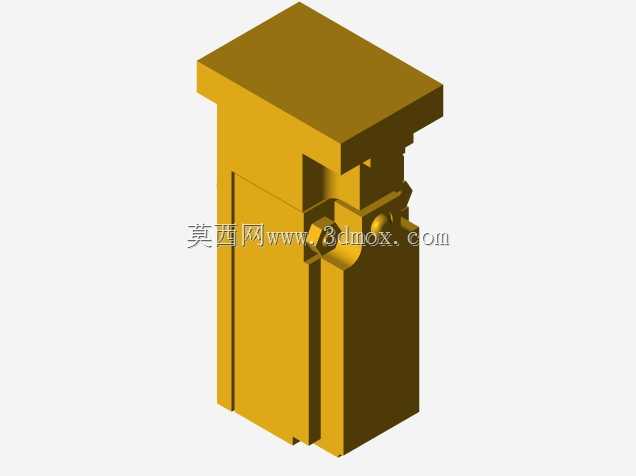

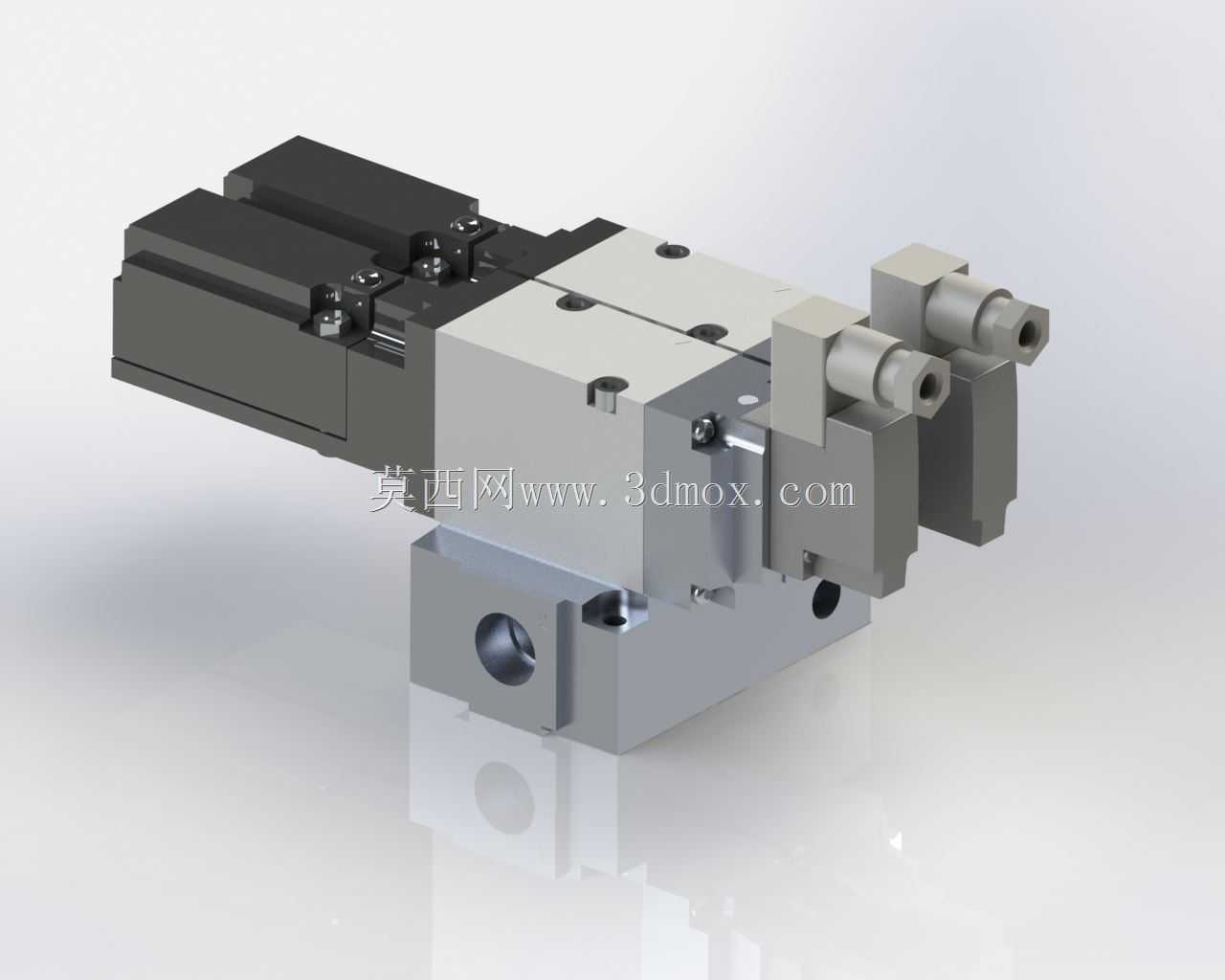

这款双安全排放阀的三维结构，是面向工业气动安全控制场景开发的核心元件，主要应用在需要冗余安全防护的气动回路中，比如自动化生产线的压力泄放、冲压设备的安全气路控制、易燃易爆工况下的气动执行机构保护环节，能够在单路阀件出现卡滞、失效的极端工况下，依然保证回路的可靠泄放，避免压力异常累积引发的设备损坏或安全事故。从结构设计逻辑来看，该阀采用双阀块并联集成的布局，将两组独立的阀控单元整合在同一个主阀体内，既减少了外接管路的连接点，降低了泄漏风险，也大幅压缩了安装所需的空间，相比传统两个独立安全阀串并联的安装方案，整体占用空间缩减近40%。阀体主体采用硬质阳极氧化铝合金材质加工，兼顾轻量化与耐压强度，表面的安装基准面做了平面度公差控制，保证安装时与安装板的贴合密封性，底部设置的两个安装定位孔，可配合内六角螺栓完成快速固定，安装孔的中心距按照常规气动阀的通用安装尺寸设计，能够兼容多数现有设备的阀岛安装位，不需要额外改造安装基板。阀的驱动端采用24V直流电磁驱动结构，电磁线圈部分做了全密封处理，可适应多粉尘、轻度油污的工业车间环境，线圈与阀芯的连接部位设置了防尘密封圈，避免外界杂质进入阀芯腔导致的阀芯卡滞问题。输出端采用两个快插式气管接头，适配常规外径的气动软管，接头与阀体的连接部位做了锥面密封设计，不需要额外缠绕生料带即可保证密封性能。从功能实现上，该阀具备符合ISO 13849 CAT4标准的双重诊断能力，两组阀芯的位置信号可独立反馈至设备的安全控制系统，能够实时监测每一路阀芯的动作状态，当其中一路出现动作异常时，系统可快速触发报警并启动另一路完成泄放动作，不会因为单路故障导致安全功能失效。设计过程中对阀芯的行程做了精准匹配，两组阀芯的动作同步误差控制在极小范围内，避免泄放过程中出现单侧压力偏差导致的阀体振动问题，内部流道采用圆弧过渡设计，减少压力泄放时的气流阻力，降低排气过程中的噪音值。在安装边界上，阀体的整体宽度、高度与深度都做了紧凑化处理，电磁驱动端的接线部位预留了足够的接线空间，不会出现安装后接线端子与周边部件干涉的问题，排气口的朝向可根据实际安装需求调整，方便不同布管方向的设备适配，不管是集成在阀组上还是独立安装在气路终端，都能保证安装与维护的便捷性。
