手动式超高压液压换向控制阀结构设计

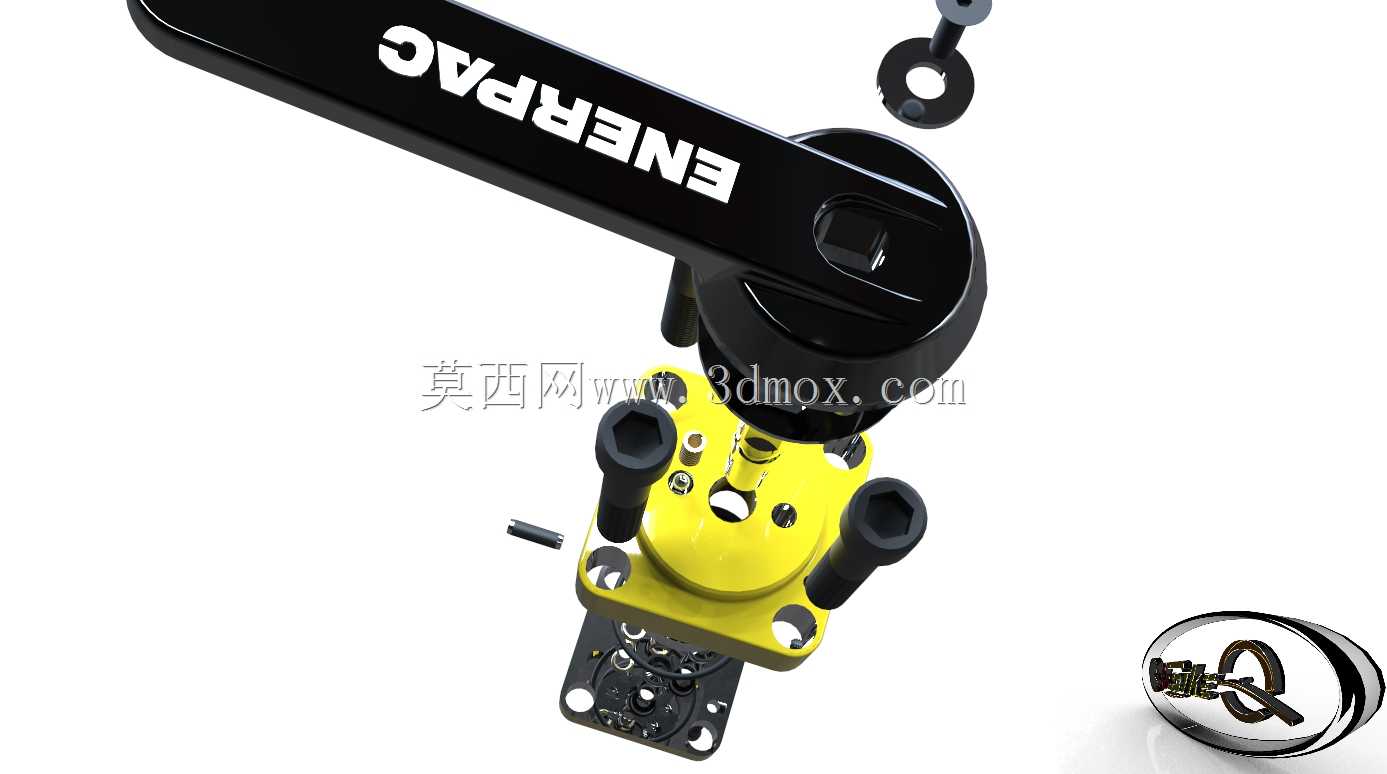

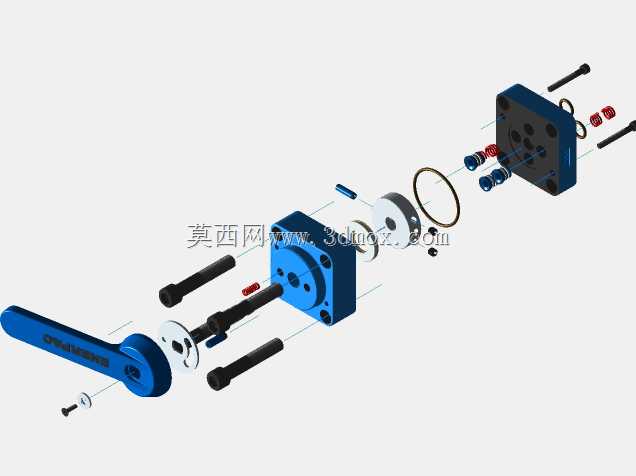

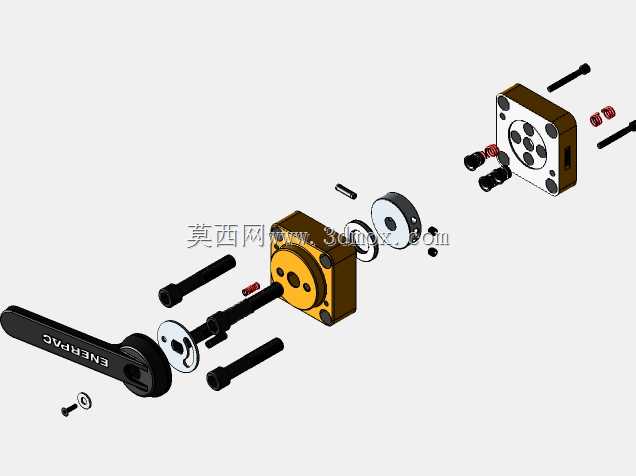

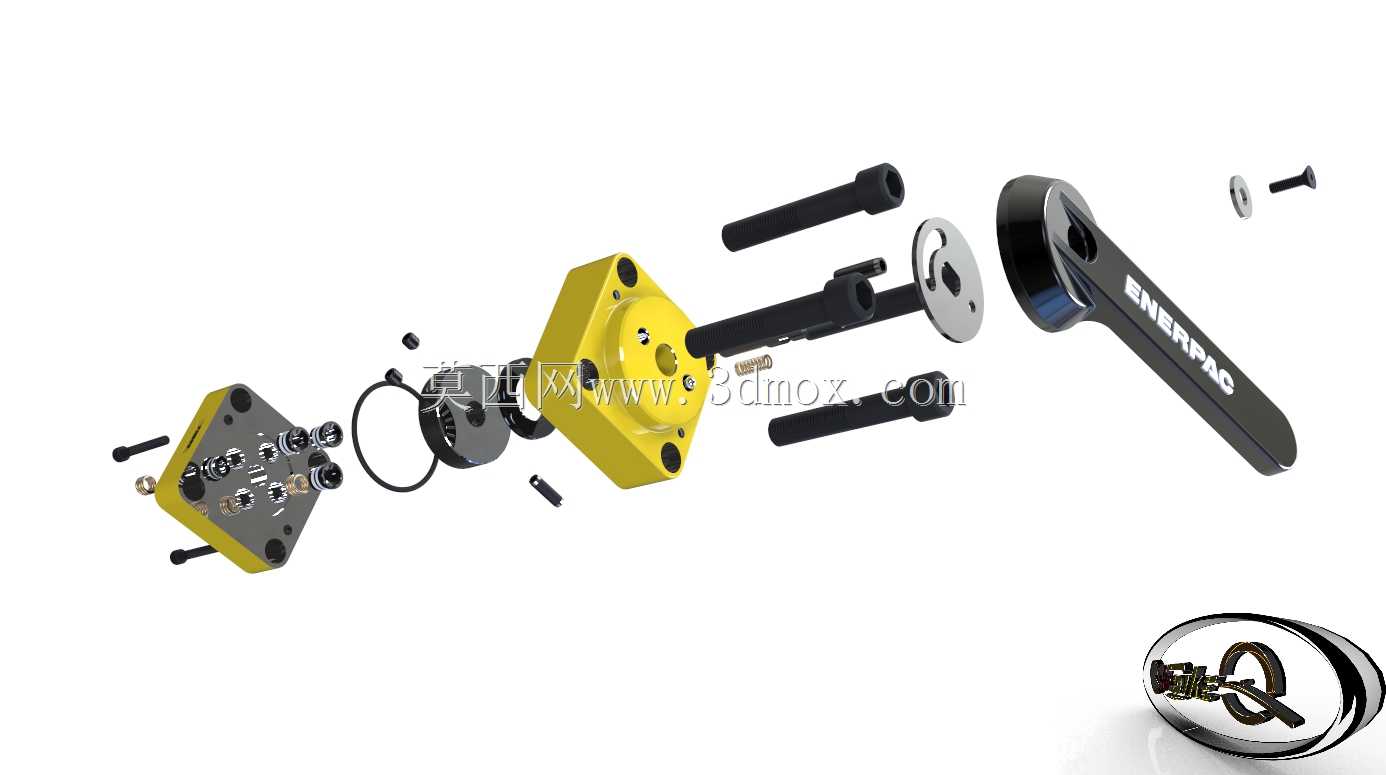

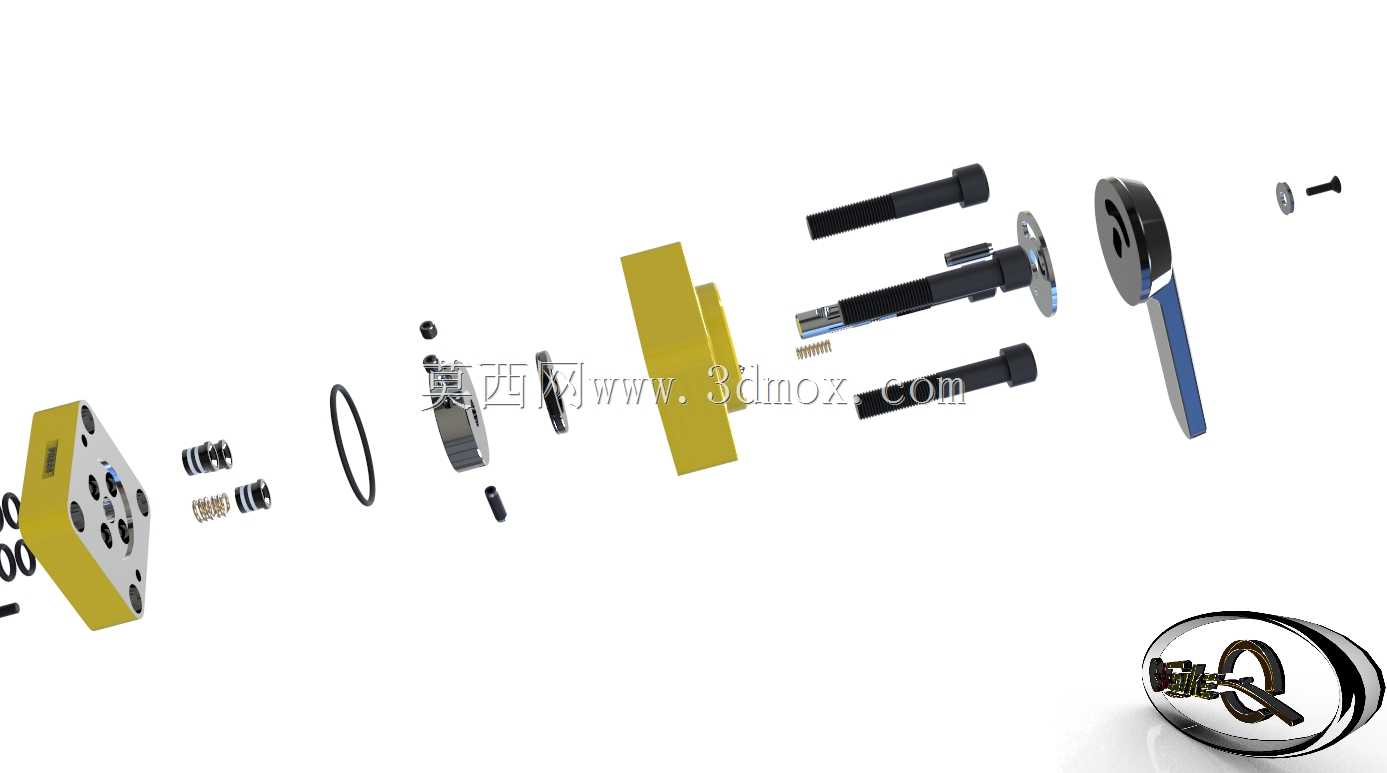

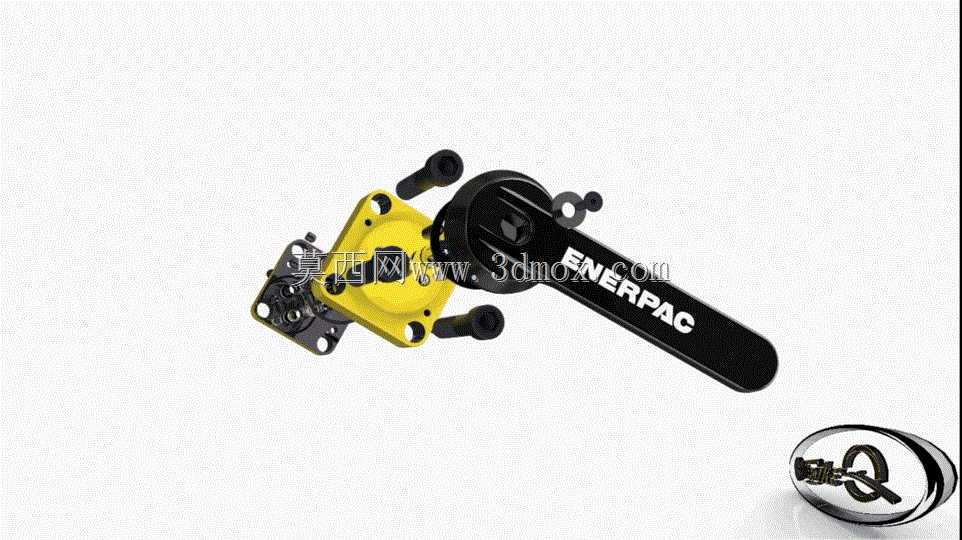

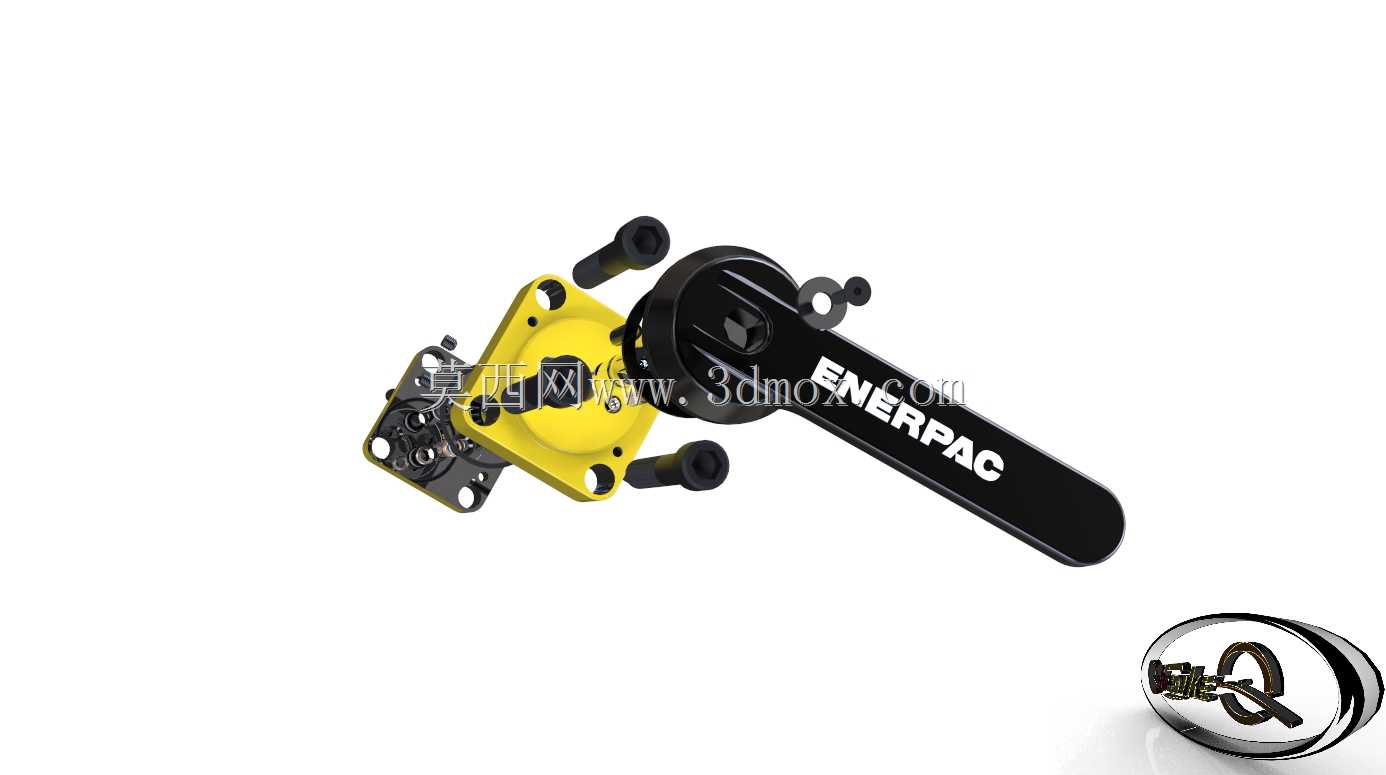

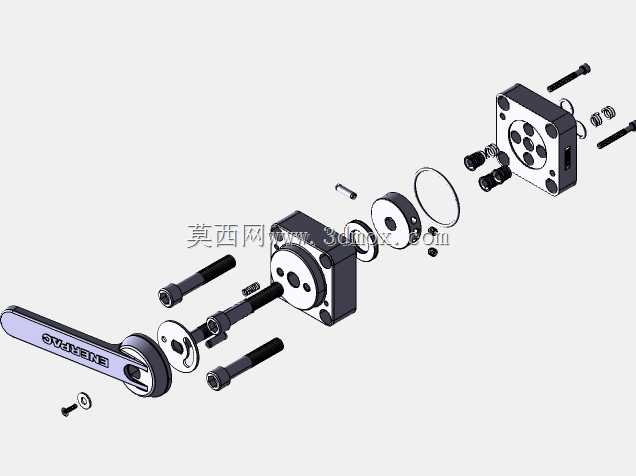

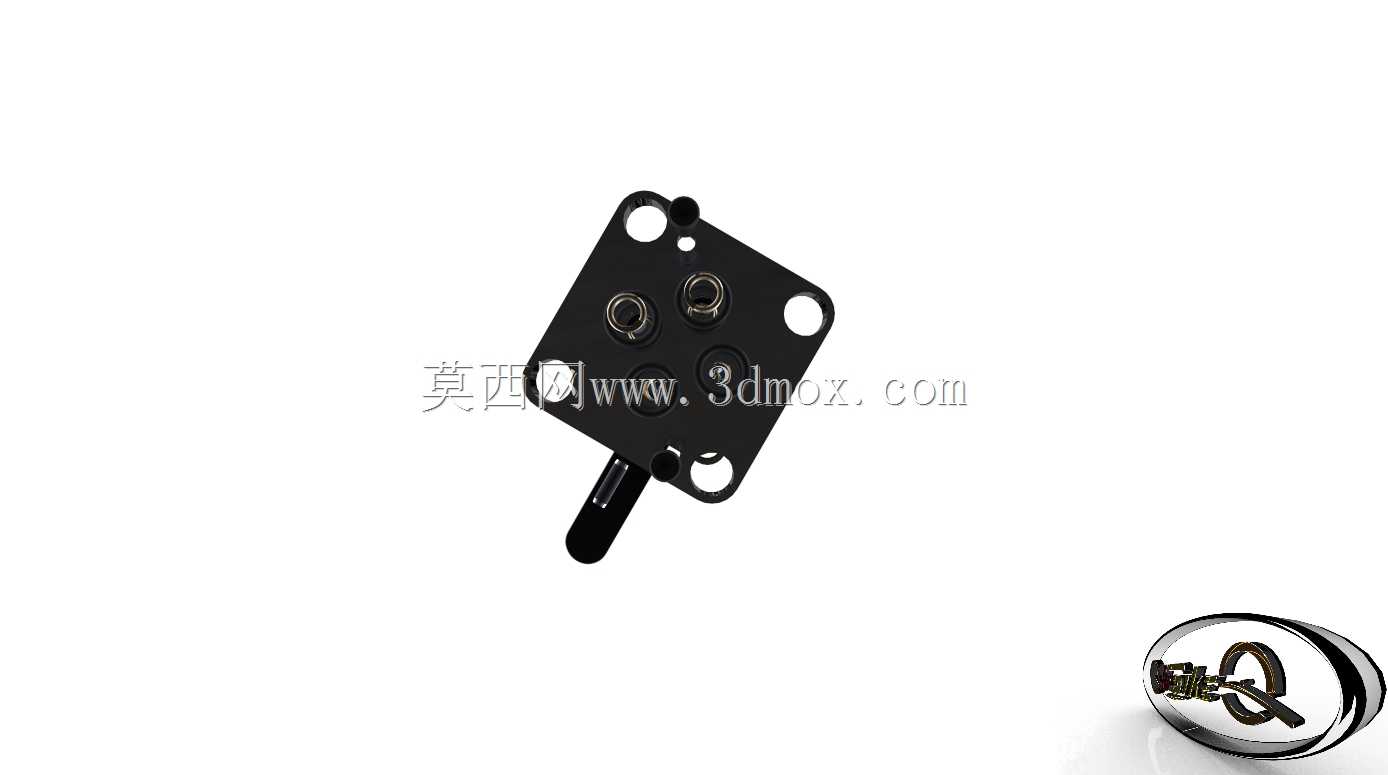

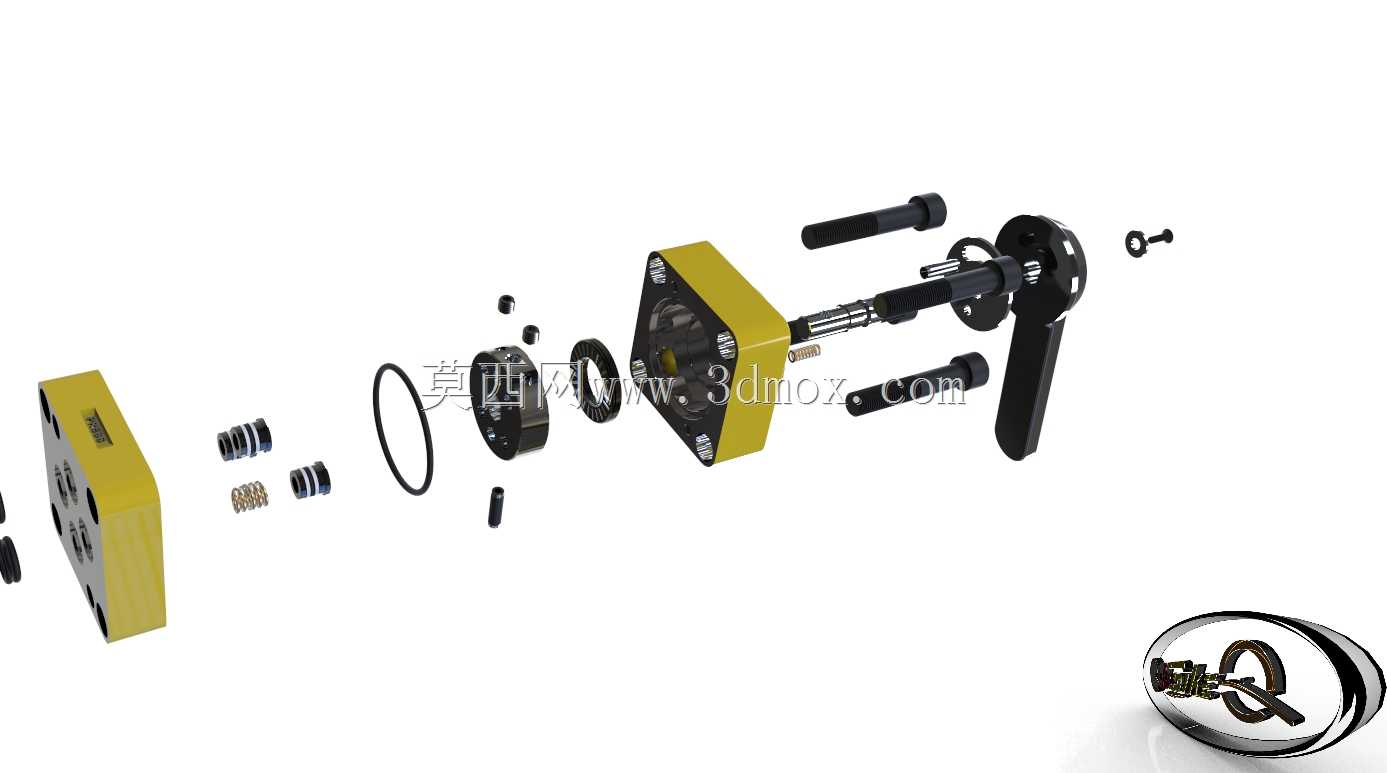

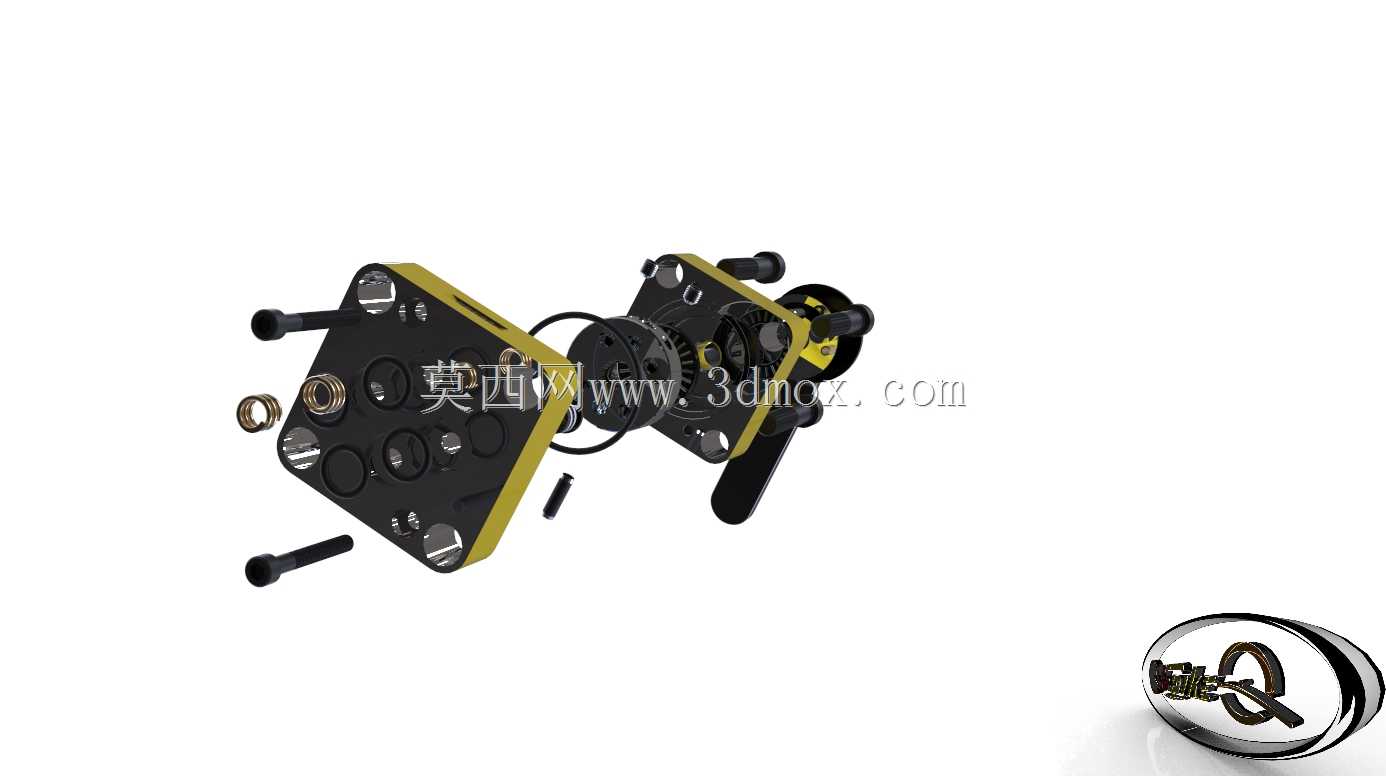

这款超高压手动阀主要面向额定工作压力10000PSI级别的液压系统场景，常见于重型液压机具配套、预应力张拉设备、高压液压试验台、小型液压动力单元的油路切换控制环节，在需要手动精准控制油路通断与流向的工况下，能够稳定承载超高压工况下的液压冲击，避免普通压力级阀门在超高压载荷下出现的密封失效、阀体开裂、操作杆形变等问题。从结构设计逻辑来看，阀体采用集成式块体结构，将进回油流道、换向密封腔、操作机构安装位整合在单一阀块内，减少了外接管路的连接点，从根源上降低了超高压工况下的泄漏风险，阀块上预留的多个安装孔位可直接适配标准液压站安装面板，也可通过转接板集成在定制液压集成块上，安装边界紧凑，不需要额外预留过大的操作维护空间。操作手柄采用加长杠杆式设计，操作端做了防滑纹理处理，在超高压工况下扳动手柄时，能够通过杠杆比降低操作力，操作人员不需要借助额外加力杆即可完成换向操作，手柄与阀芯的连接部位设置了定位钢珠结构，换向到位后会有清晰的档位反馈，避免出现中位漂移导致的油路误通。密封结构采用组合式硬质密封搭配软质密封圈的设计，硬质密封件承受高压油液的直接冲击，软质密封圈填充微观配合间隙，在频繁换向操作下仍能保持稳定的密封性能，可适配矿物液压油、水乙二醇等多种常用液压介质。在实际选型配套时，需要注意阀的安装面平面度要求，安装面需达到Ra1.6以下的粗糙度，紧固螺栓需按照对角顺序逐步拧紧，避免阀块受安装应力导致内部流道变形卡滞阀芯；操作手柄的摆动范围内不能布置其他管线或结构件，防止操作时出现干涉，扳动手柄时需到位后再停止施力，避免长期半位操作导致密封件偏磨。这款阀的流道设计做了圆弧过渡处理，没有直角急变流道，能够降低高压油液流动时的压力损失，同时减少流道内的紊流冲击，延长阀体的疲劳寿命，在连续高压保压工况下，阀芯与阀腔的配合间隙控制在微米级，能够将内泄漏量控制在极低水平，满足长时间保压的工况需求。
