蒸汽机车配套阀杆导向导管结构

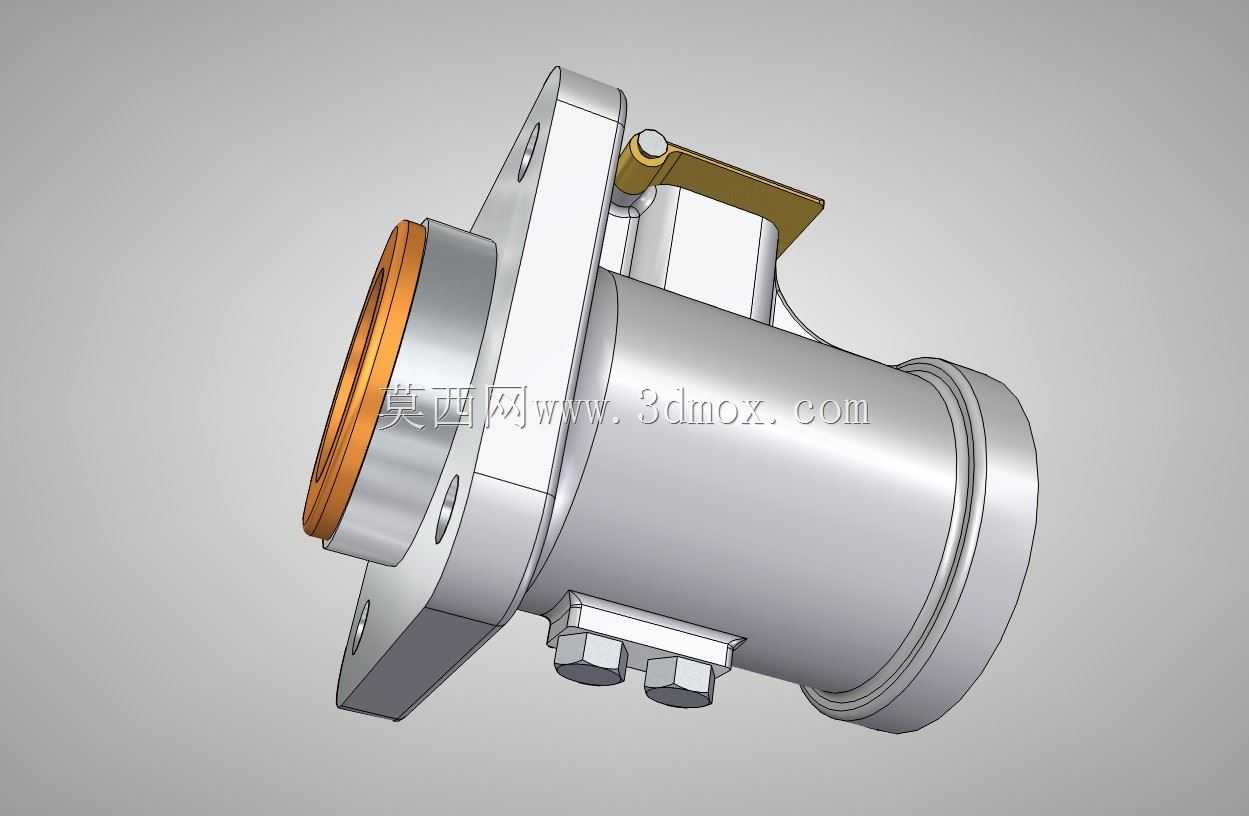

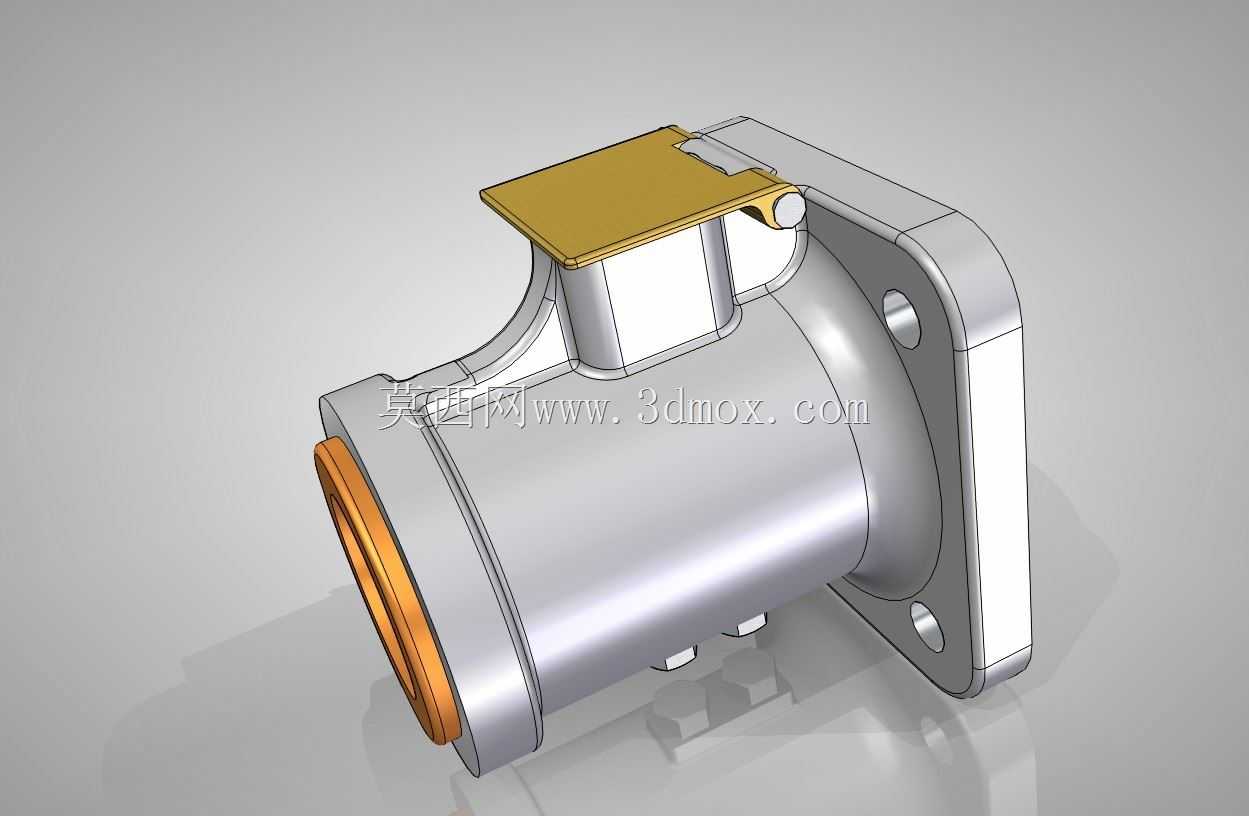

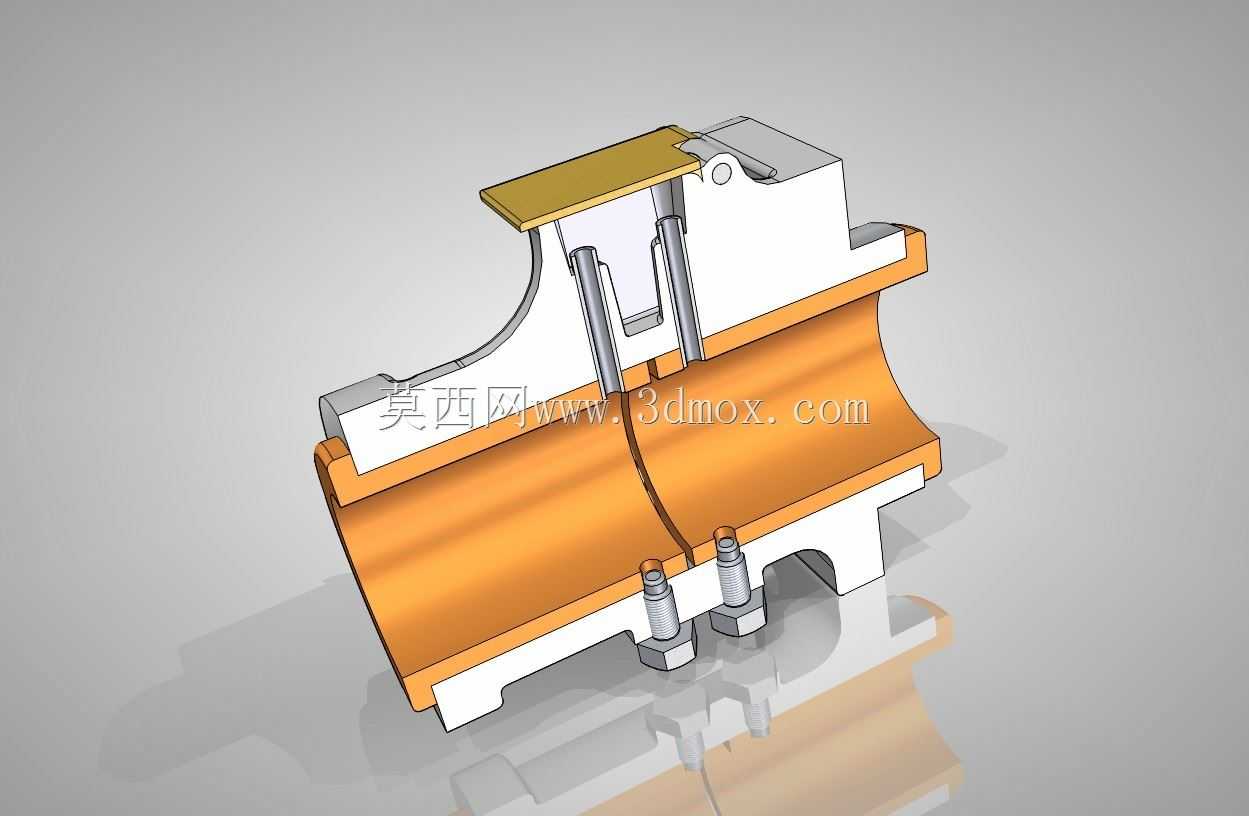

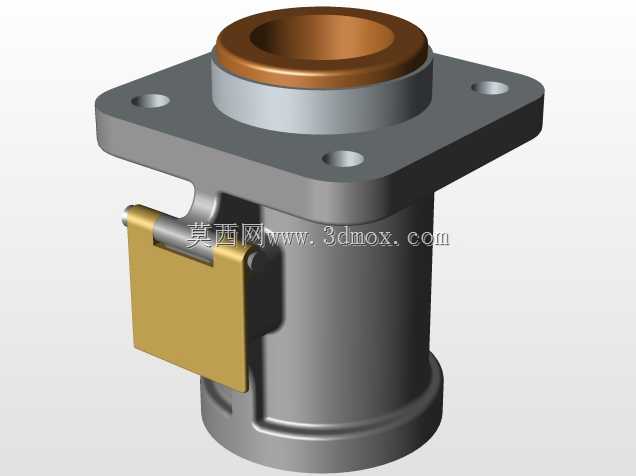

这款阀杆导管主要应用于蒸汽机车的汽阀控制回路中，承担阀杆往复运动的导向定位、密封支撑作用，是蒸汽机车配气机构里保障阀件动作精度的核心配套构件。在蒸汽机车实际运行工况下，阀杆需要高频次完成轴向往复动作，导管的存在可以避免阀杆运动过程中出现径向偏移，减少阀杆与周边壳体的偏磨，同时为阀杆的密封组件提供稳定的安装基准，防止蒸汽介质从阀杆配合间隙出现异常泄漏。从结构设计来看，主体采用弯通式腔体结构，一侧设置带安装孔的方形法兰端面，用于和机车阀体本体实现刚性连接，法兰端面的加工平面度需要满足密封配合要求，两个对称布置的安装孔可通过紧固件完成快速定位锁紧，安装时需要保证法兰端面与阀体安装面的贴合度，避免出现装配应力导致的腔体变形。另一侧为同轴的圆柱插接端，端部设置铜质衬套结构，铜质材料具备优异的自润滑特性，能够降低阀杆往复运动时的摩擦阻力，同时在长期磨损后可单独更换衬套，降低构件整体维护成本。腔体顶部设置带定位卡扣的盖板结构，盖板采用黄铜材质加工，通过侧边的销轴实现开合定位，日常维护时无需拆解整个导管构件，即可快速检查腔体内部阀杆的磨损情况、补充润滑介质，大幅缩短机车段修时的部件检修时长。在安装边界方面，法兰端的安装孔中心距、圆柱插接端的外径尺寸均与对应型号蒸汽机车的阀组安装位完全匹配，装配后导管的内腔轴线与阀杆运动轴线的同轴度需要控制在合理公差范围内，避免阀杆运动时出现卡滞。整个构件的腔体过渡位置采用圆弧过渡设计，减少应力集中现象，能够承受蒸汽回路内的周期性压力波动，适配机车运行时的振动工况，不会因为长期受振出现连接松动或者结构开裂问题。设计过程中充分考虑了机车运维的实际需求，将易磨损部位设计为可拆分替换结构，在保证构件整体结构强度的前提下，尽可能压缩整体外形尺寸，避免与机车舱内其他管路、构件出现装配干涉，同时兼顾了加工工艺性，主体结构可通过常规铸造结合机加工的方式完成生产，加工难度低，尺寸精度容易管控，适合批量配套生产。
