管道对接用手动螺旋压紧夹钳结构

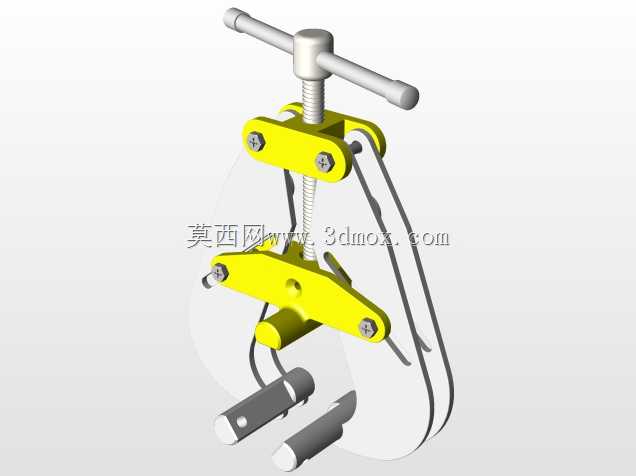

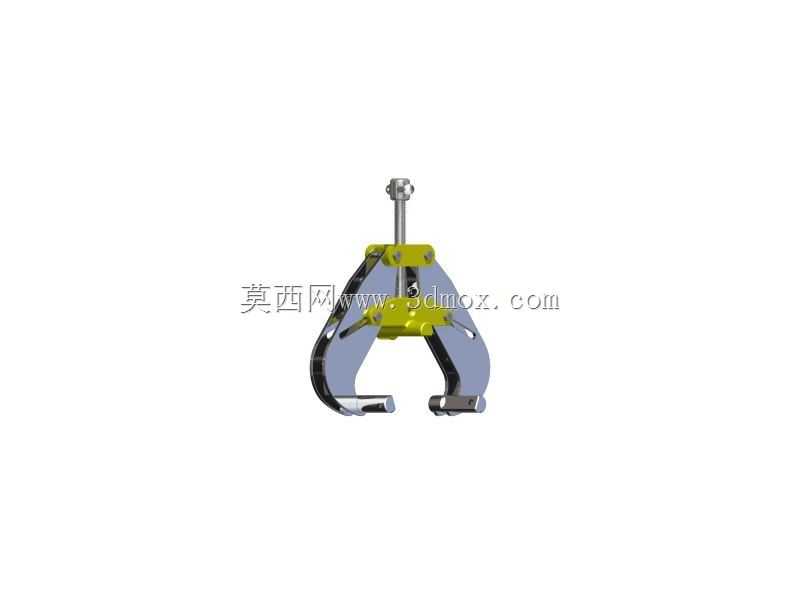

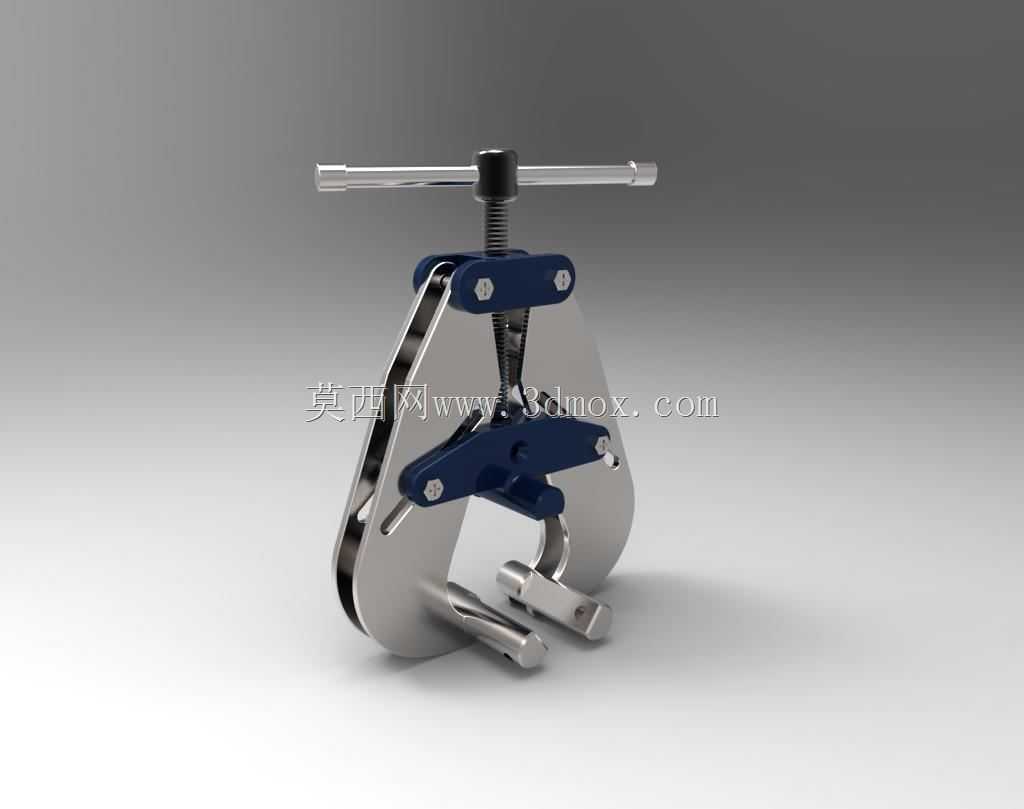

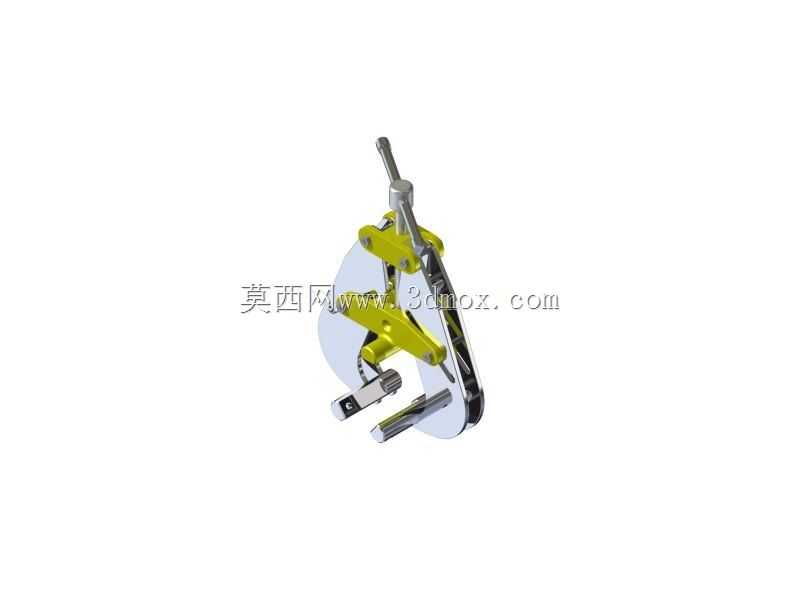

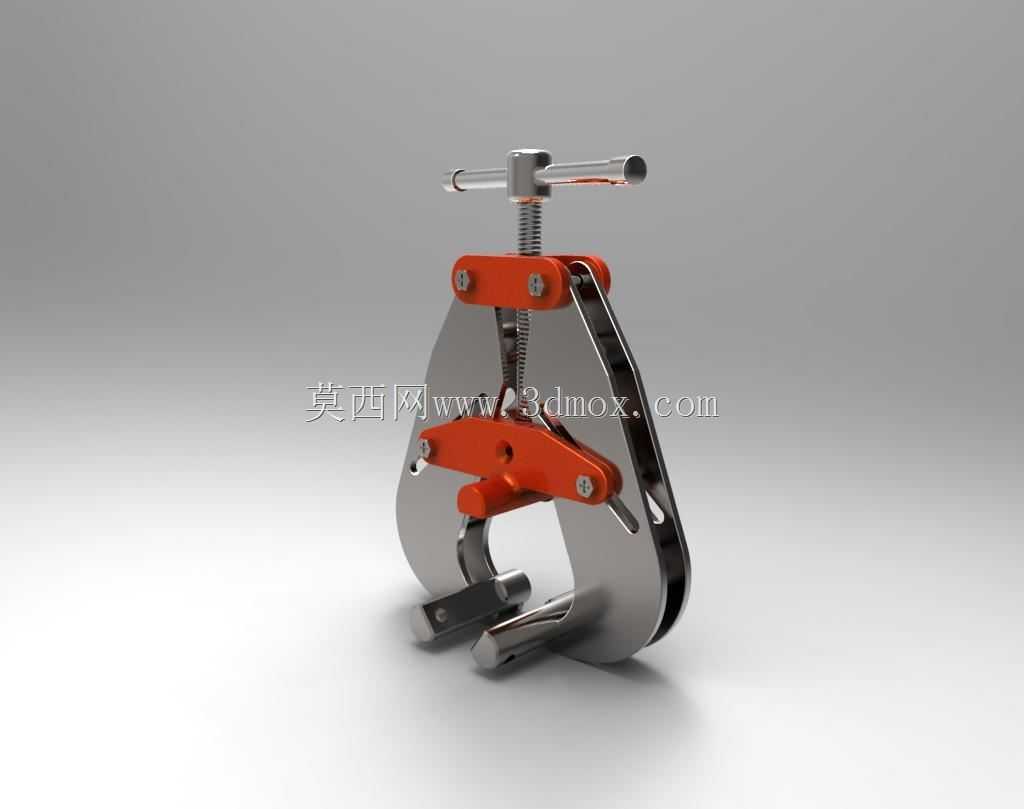

在长输管线铺设、车间工艺管道预制、设备接管配装这类现场施工场景里，管道对口环节的精度直接决定后续焊缝质量与管路通流平顺性，这款手动螺旋压紧式管道固定工具，正是针对小口径金属管道对接作业开发的夹持工装。不同于普通台钳只能固定平直工件的局限，这款夹钳采用对称开合的钳体结构，两个钳爪的内弧面做了适配圆管外壁的仿形设计，作业时将两个待对接管段的接缝处置于钳体中心位置，转动顶部的T型手柄，通过梯形丝杆的进给带动中部的压紧块下行，配合两侧铰接的钳臂同步收拢，就能让两段管道的外壁自动贴合找正，避免对口错边、轴线偏移这类常见问题，尤其适合薄壁不锈钢管、碳钢管的氩弧焊打底作业场景，能省去人工反复敲打找正的工序，降低焊工的辅助作业强度。从结构设计逻辑来看，钳体主体采用高强度合金钢锻造后做表面硬化处理，铰接销轴选用耐磨轴承钢材质，避免频繁开合带来的间隙旷量，保证长期使用后的对中精度；顶部的丝杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压紧后不会因为管道焊接过程中的振动出现松脱，T型手柄的长度经过力臂优化，普通成年男性单手操作就能输出足够的压紧力，不需要额外加接延长杆。钳体的开合范围覆盖了常规小口径管道的外径尺寸，钳爪内侧预留了焊接避让缺口，当管道对接点定位完成后，焊枪可以从缺口位置伸入完成环缝的打底焊接，不需要拆卸夹具就能完成连续焊接作业，减少二次装夹的定位误差。考虑到现场作业的复杂工况，钳体的外露金属表面做了镀镍防锈处理，蓝色的受力结构件采用喷塑工艺提升耐磕碰性能，整体结构没有易损的电子元件或液压密封件，即便在户外潮湿、多粉尘的施工环境下也能稳定工作，日常维护只需要定期给丝杆和铰接点加注润滑脂即可。在安装边界上，这款夹钳的整体外轮廓尺寸适配小空间作业需求，在管道靠墙、贴近设备外壳这类操作空间受限的场景下，不需要额外预留过大的操作空间，钳体的重心居中设计，装夹在水平管道上时不会因为自重偏载导致管道移位，也可以适配垂直管道、倾斜管道的固定作业，除了管道焊接对口场景，也能用于管道法兰对接找正、小型圆管类工件的钻孔定位夹持等场景，是现场管道施工作业里通用性较强的手动夹持工装。
