亥姆霍兹线圈磁场仪霍尔探头校准支架

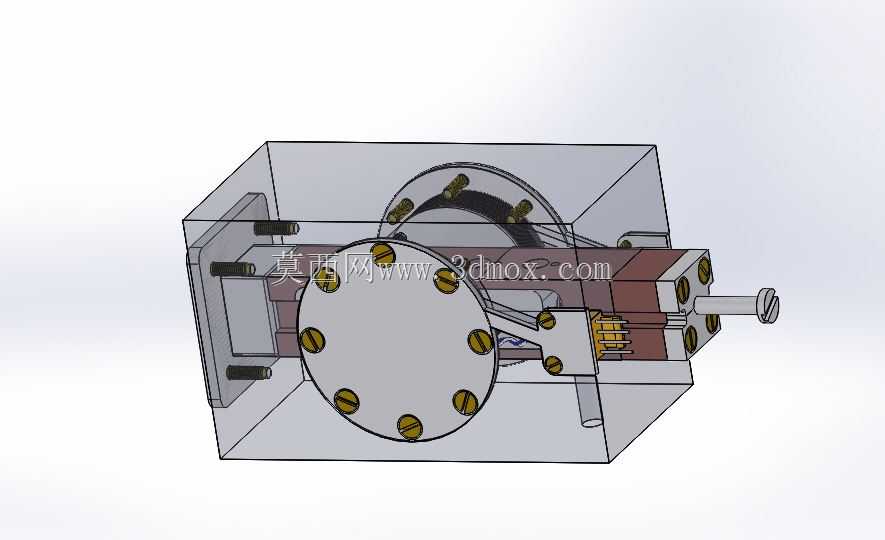

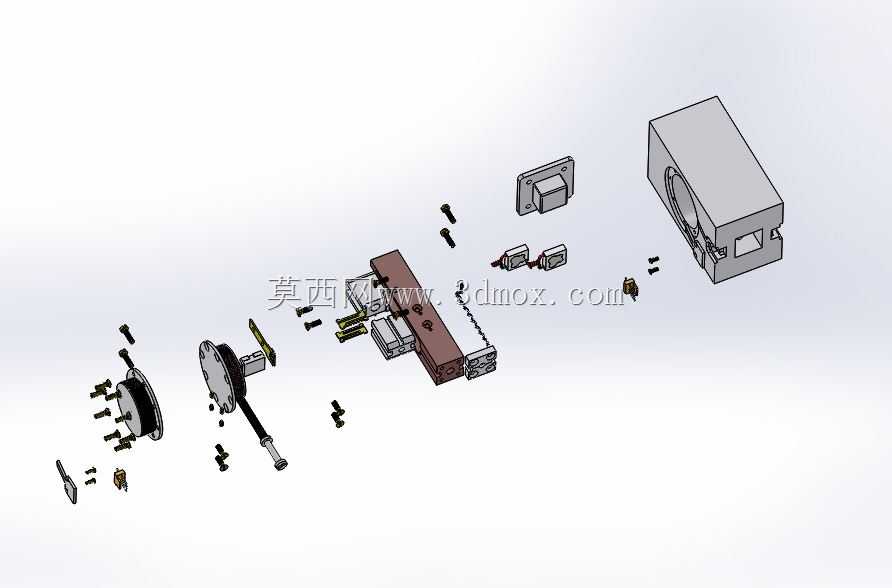

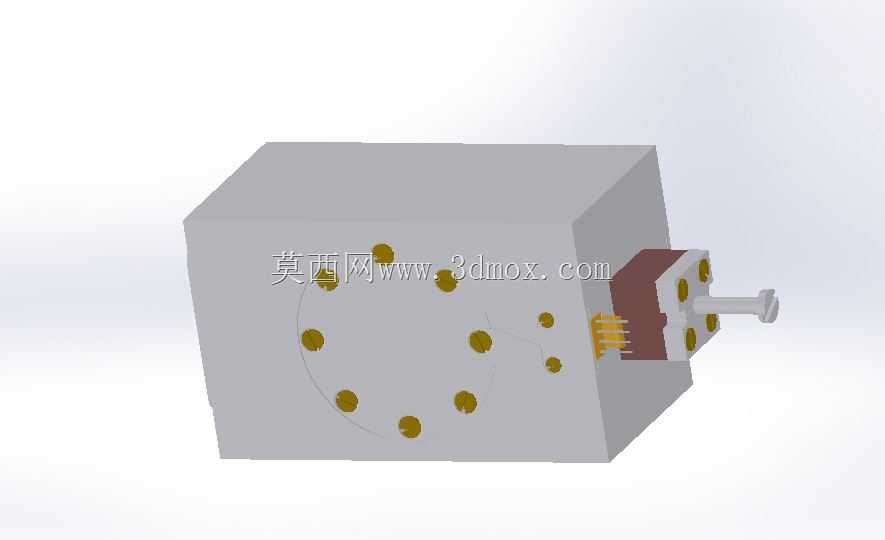

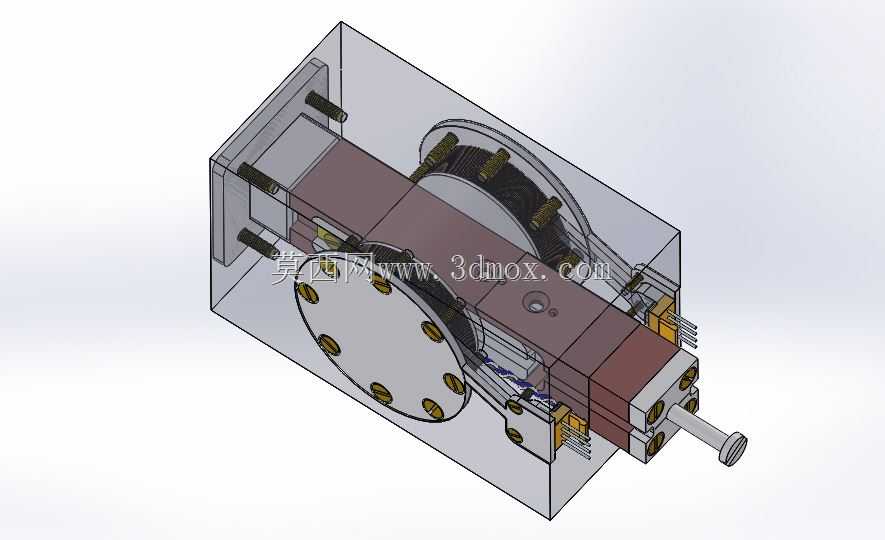

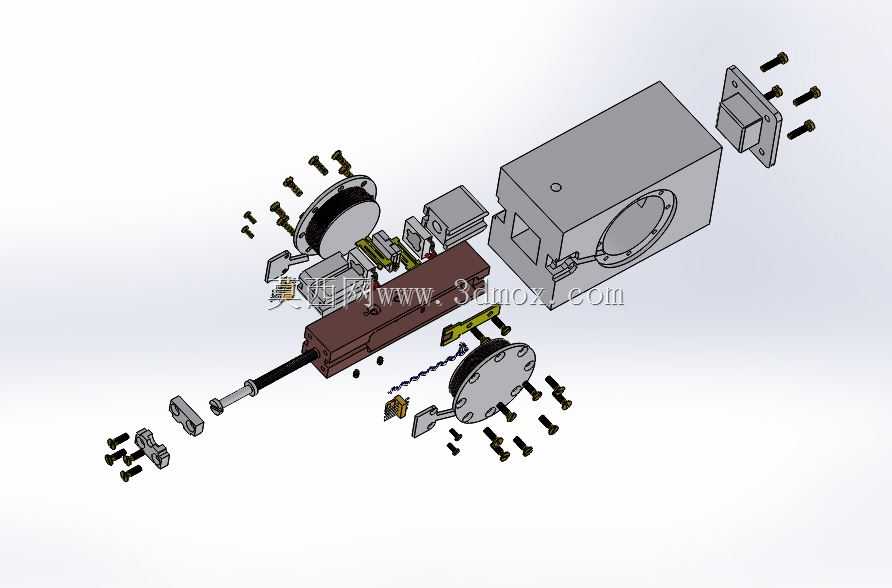

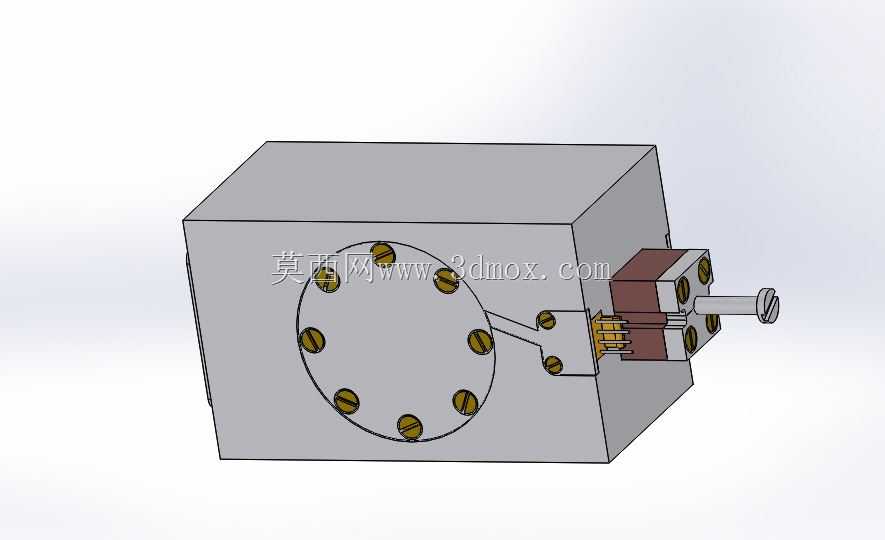

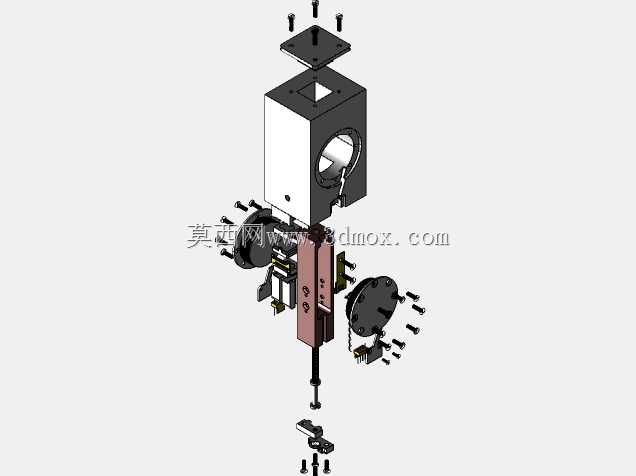

在弱磁参数检测、磁材料性能标定的实验室场景中，亥姆霍兹线圈磁场仪是核心检测设备，其配套的霍尔探头在长期使用、拆装移位后，容易出现定位偏移、与磁场集中器同轴度偏差的问题，直接导致磁场检测数据出现系统误差，这一支架正是为解决该类校准需求设计的专用定位工装。从结构设计逻辑来看，整套支架采用分体式装配结构，主体承载段采用矩形截面型材作为基座，保证长距离导向的直线度，两端设置法兰式端盖用于封装内部的调节传动组件，侧面预留的探头安装位采用快拆式压块结构，可适配不同外形尺寸的霍尔探头装夹，无需额外加工转接件即可完成固定。实际校准作业时，支架可直接架设在亥姆霍兹线圈的中心测试区域与磁场集中器的对接位置，通过内置的螺旋微调机构，可实现探头沿轴向的微米级进给调整，同时配套的侧向锁紧螺钉可在调整到位后完成位置锁止，避免测试过程中出现探头窜动。考虑到磁场测试环境的无磁要求，整套支架的非调节紧固件均采用无磁铜合金加工，承载基座采用硬铝合金材质，既保证结构刚度满足装夹稳定性要求，又不会对线圈产生的均匀磁场造成额外干扰，避免引入额外的测量误差。从安装边界来看，支架整体轴向长度适配常规直径300mm亥姆霍兹线圈的中心安装空间，两端的连接法兰预留了与磁场集中器、线圈端面的对接安装孔位，孔位采用长圆孔设计，可适配±5mm范围内的安装位置偏差，降低现场安装的对位难度。支架的导向段表面做了硬质阳极氧化处理，耐磨性能满足长期反复调整的使用需求，探头装夹位置设置了绝缘垫片，避免探头金属外壳与支架导通形成电磁干扰，配套的所有紧固件均做了沉头处理，外表面无突出结构，不会对线圈内部的均匀磁场分布造成扰动。在实际校准流程中，操作人员可先将支架两端分别与线圈端面、磁场集中器端面完成预固定，再将霍尔探头装入装夹位，通过微调机构调整探头的轴向位置，使探头的感应端精准处于磁场均匀区的中心位置，锁止所有紧固件后即可开展探头的零点校准、线性度校准作业，相比传统的临时粘接、万能支架固定方式，该专用支架的定位重复精度可控制在0.02mm以内，大幅提升校准效率与校准结果的一致性，同时避免了临时固定方式带来的探头倾斜、位置偏移问题。
