管道组装焊接用支撑工装结构设计

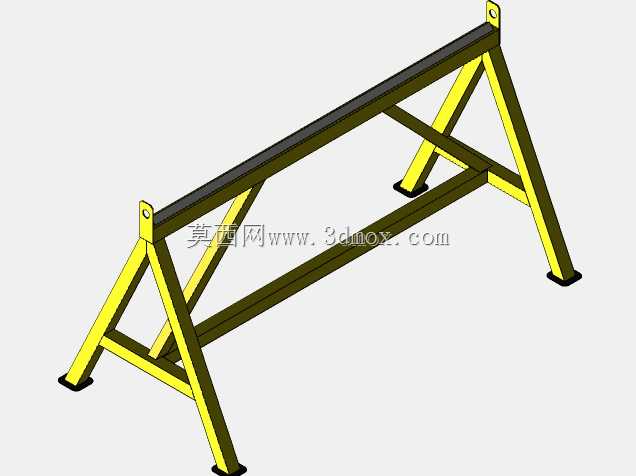

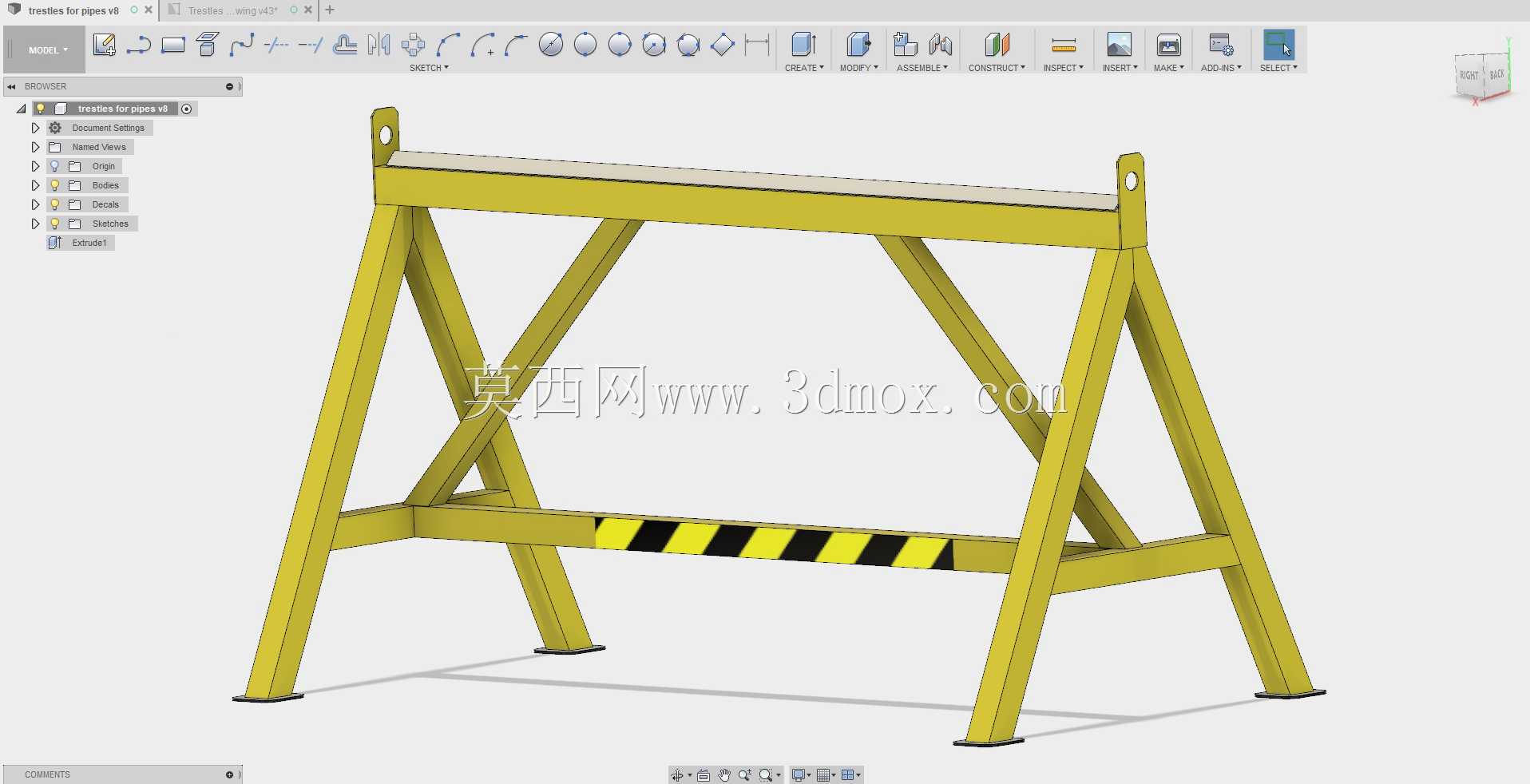

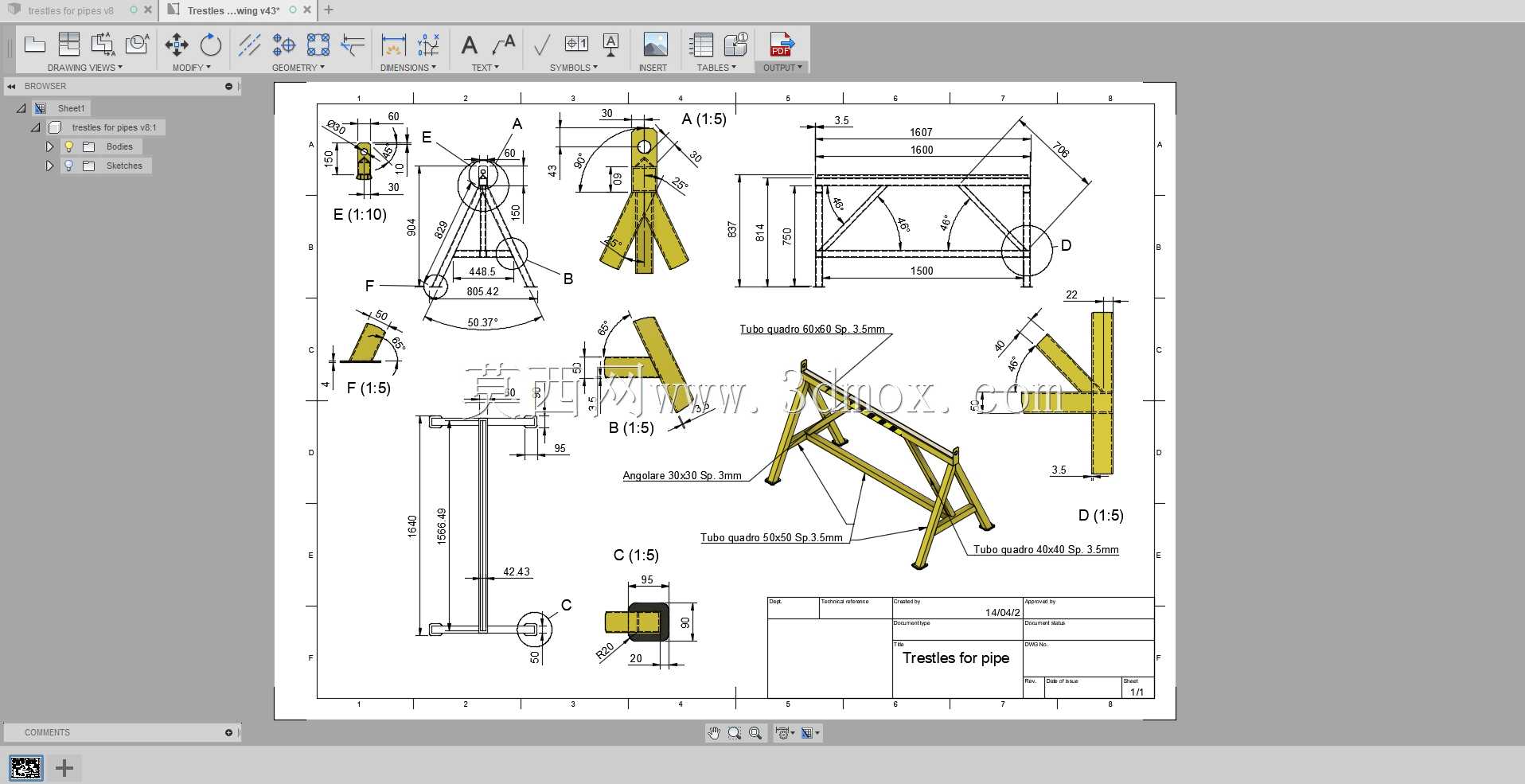

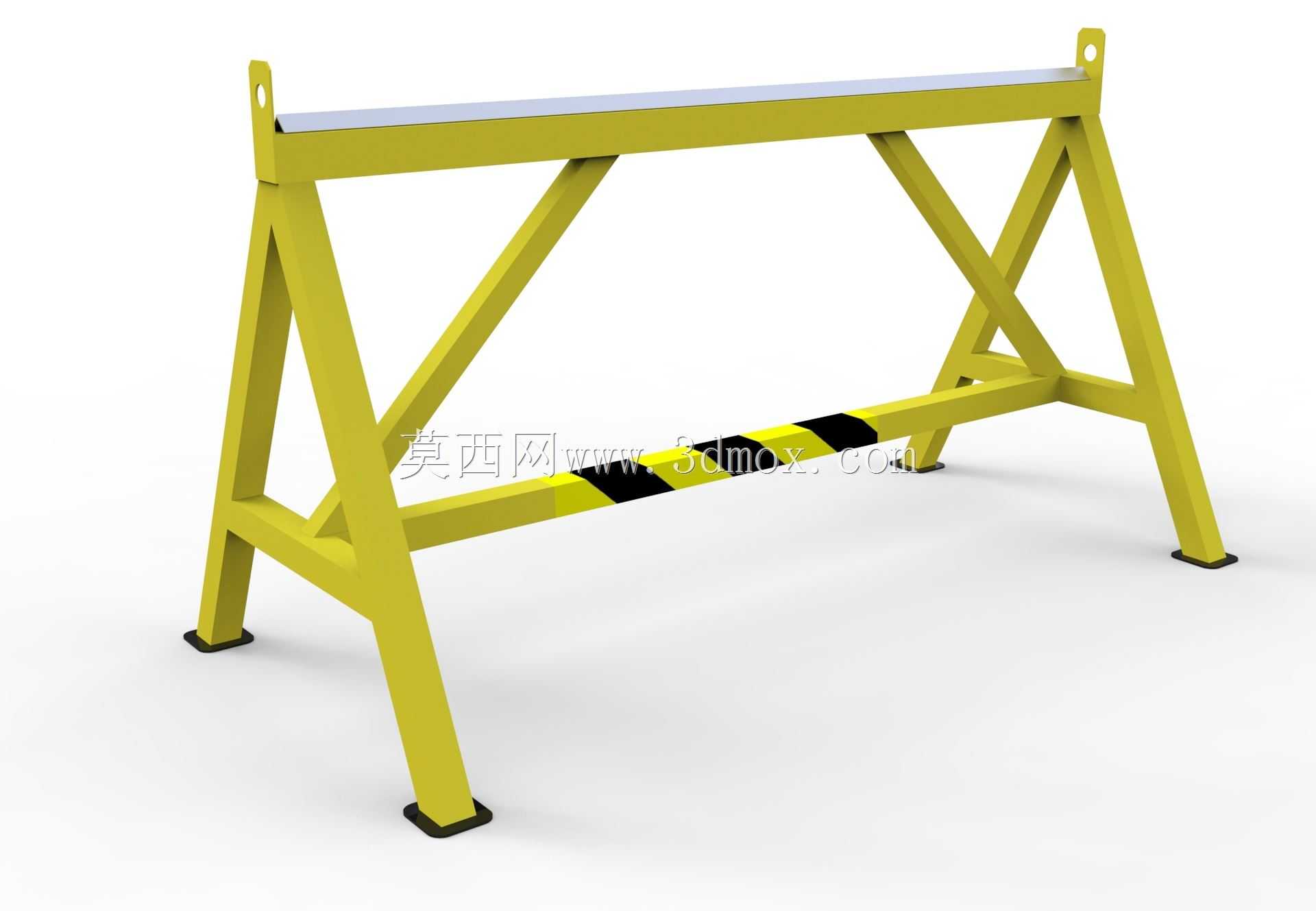

在管道预制车间、现场管线安装作业场景中，管道组装与焊接环节的支撑定位精度，直接决定焊口组对效率、焊缝成型质量，甚至影响后续管线敷设的整体同轴度误差。这款支撑结构正是针对管道组焊作业的实际痛点开发，区别于常规固定式管托，它采用可调节的三角支撑构型，能适配不同管径、不同组对角度的管道临时支撑需求，作业时无需额外搭建临时垫高架，可直接放置在平整作业面或预制平台上使用。从结构设计逻辑来看，主体承力框架采用型材拼接的桁架式结构，在控制整体自重的前提下保证足够的抗弯刚度，避免管道放置后出现支撑点下沉、偏移的问题；支撑端设置了可翻转的角度调节构件，能匹配斜向管道、弯头组对时的倾斜支撑需求，构件上预留的定位孔可通过插销快速锁定调节角度，无需反复拧动锁紧螺栓，能大幅缩减现场调整的辅助时间。考虑到现场焊接作业的飞溅、磕碰工况，所有承力构件的棱边都做了倒角处理，避免尖锐棱角划伤管道防腐层或是磕碰作业人员；支撑脚底部做了加宽的防滑接触面，即便在车间水泥地面、现场砂石地面放置，也不会出现受力侧滑的问题。从安装边界与尺寸适配来看，这款支撑结构的支撑高度覆盖常规管道预制的常用作业高度区间，可适配的管道外径范围覆盖中小口径工艺管道、给排水管道的组焊需求，单组支架可独立承担单段管道的支撑，也可多组配合使用，完成长段管道、带弯头管段的组对定位。不同于永久安装的管道固定支架，这款工装属于可重复使用的作业辅具，组焊完成后可快速撤除，转运到下一个作业点循环使用，结构上没有易损的易耗件，日常仅需对铰接转动部位做简单润滑维护即可长期使用。在实际作业中，它能有效替代以往用砖块、型钢临时堆砌的支撑方式，避免临时支撑不稳导致的焊口错位、管道滚落风险，同时统一的支撑高度也能让焊接作业人员保持舒适的操作姿态，降低长时间蹲姿作业的疲劳感。设计时还特意控制了整体重量，单人即可完成搬运、位置调整与角度锁定，不需要起重设备配合，在狭小的作业空间、野外无起重设备的管线施工现场也能顺利使用。支撑接触管道的部位做了圆弧过渡处理，不会在管道外壁留下压痕，对于有防腐层预制要求的管道，也不会破坏预制成型的防腐涂层，减少后续补伤的额外工作量。
