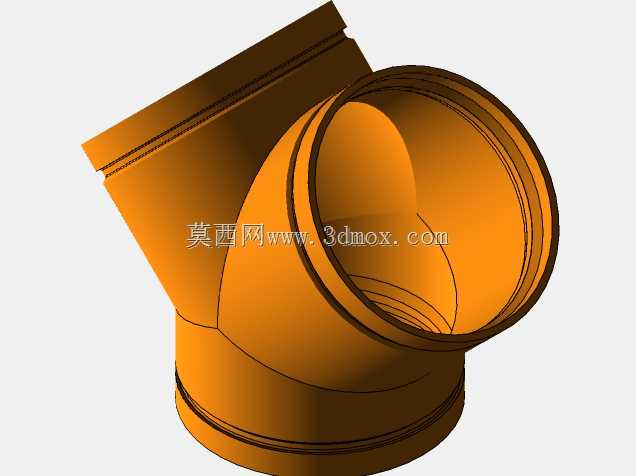

Y型斜三通排水管道连接构件

这款Y型斜三通构件主要应用于建筑排水、市政排污、工业流体输送等管路系统中，承担管路分流、合流的核心连接作用，可实现单路管路向两个不同方向的流体输送，或是将两路支路流体汇入主路，在民用建筑的厨卫排水管网、厂区生产废水排放管路、市政雨水收集分流系统中都有广泛的适配场景。从结构设计来看，该构件采用45度斜向分叉的Y型布局，相比直角三通能够大幅降低流体流经接头时的局部阻力，减少排水过程中的水塞、气堵问题，有效降低管路内的流体噪音，同时提升排污管路的杂物通过能力，降低堵塞风险。构件三个连接端均采用承插式接口结构，接口处设置有多层环形密封卡槽，安装时可配合橡胶密封圈实现管路的密封连接，无需额外焊接工序，能够有效提升现场管路安装的施工效率，同时保证接头处的密封性能，避免流体渗漏问题。在设计过程中，需要重点考虑三个接口的同轴度公差，保证各连接端面与对应管路的配合间隙控制在合理范围内，避免安装后出现管路错位、密封失效的问题；同时构件的壁厚设计经过流体压力校核，可满足常规无压排水、低压流体输送的承压需求，内壁做顺滑过渡处理，所有流道转角处均采用大圆角过渡，避免出现流道死角，减少流体中的杂质在接头内部沉积的可能。从安装边界来看，该构件的三个接口轴线处于同一平面内，斜向支路与主路轴线夹角为固定45度，选型时需要根据现场管路的排布走向确认安装空间，预留足够的管路插接操作空间，同时要注意介质流向的匹配，当用于排污场景时，建议将斜向接口作为支路接入端，主路两端顺接排水主管路，能够获得最优的流体通过性能。这类Y型三通在实际管路布设中，能够替代多个弯头加直通的组合连接方式，减少管路系统的接头数量，降低整个管路系统的渗漏风险点，同时优化管路的流体走向，提升整个管网的运行稳定性。建模过程中需要重点还原承口的密封槽结构、内壁的顺滑过渡曲面，以及各接口的尺寸公差配合关系，保证模型能够直接用于管路排布的干涉校验、安装施工模拟等场景，为管路系统的前期设计、施工交底提供准确的三维参照。
