带弯头异径管的盘管式加热器结构

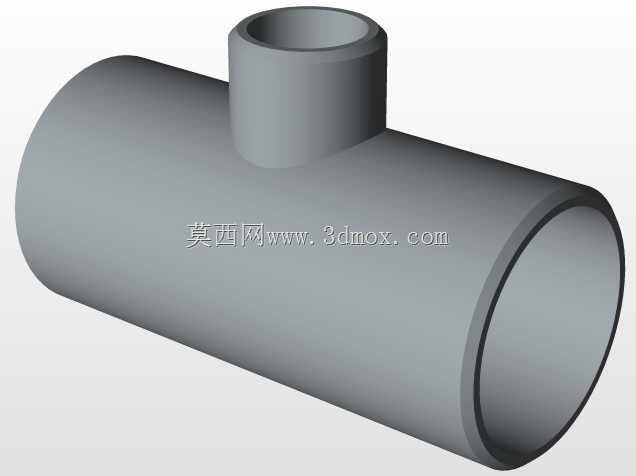

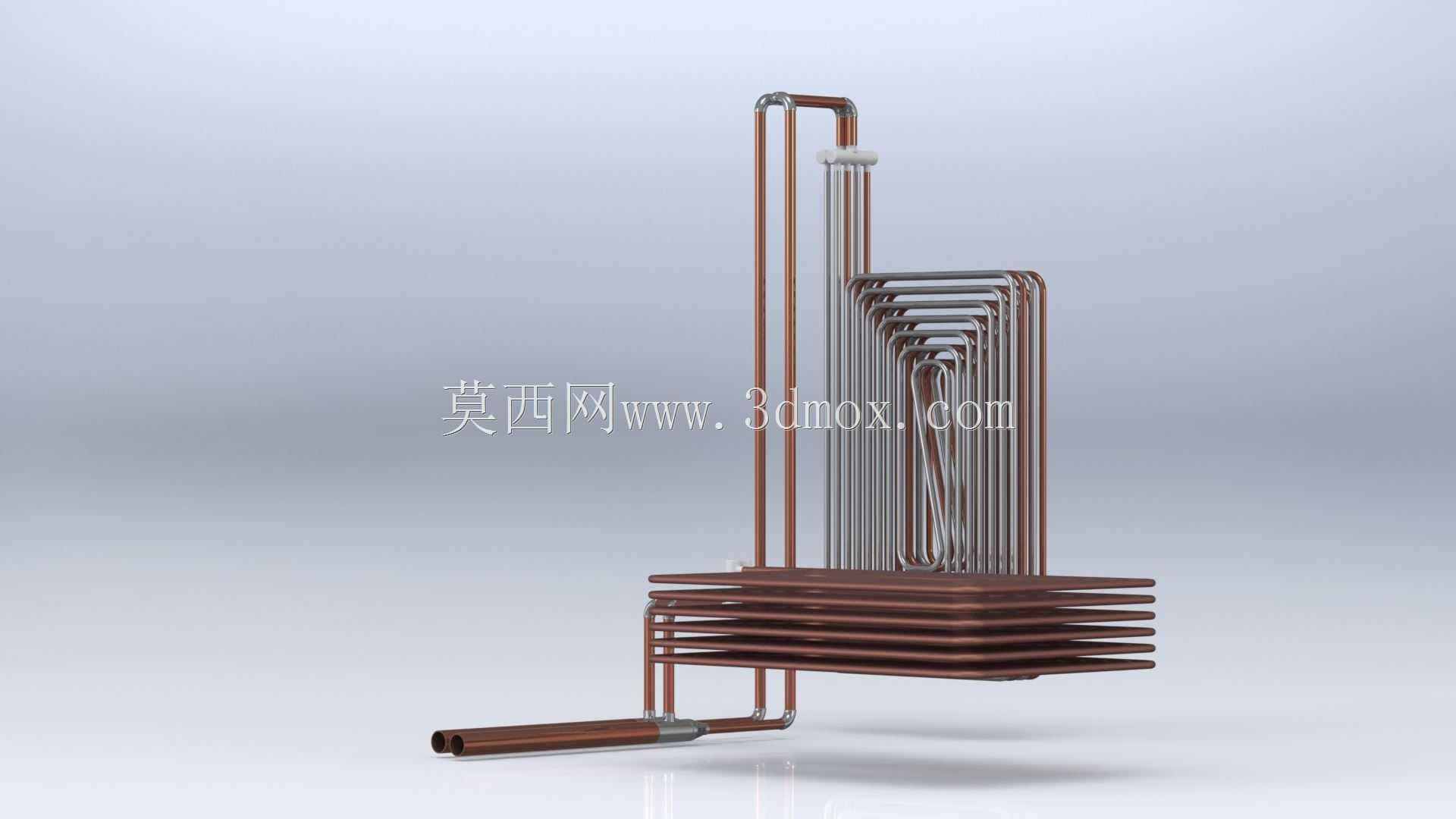

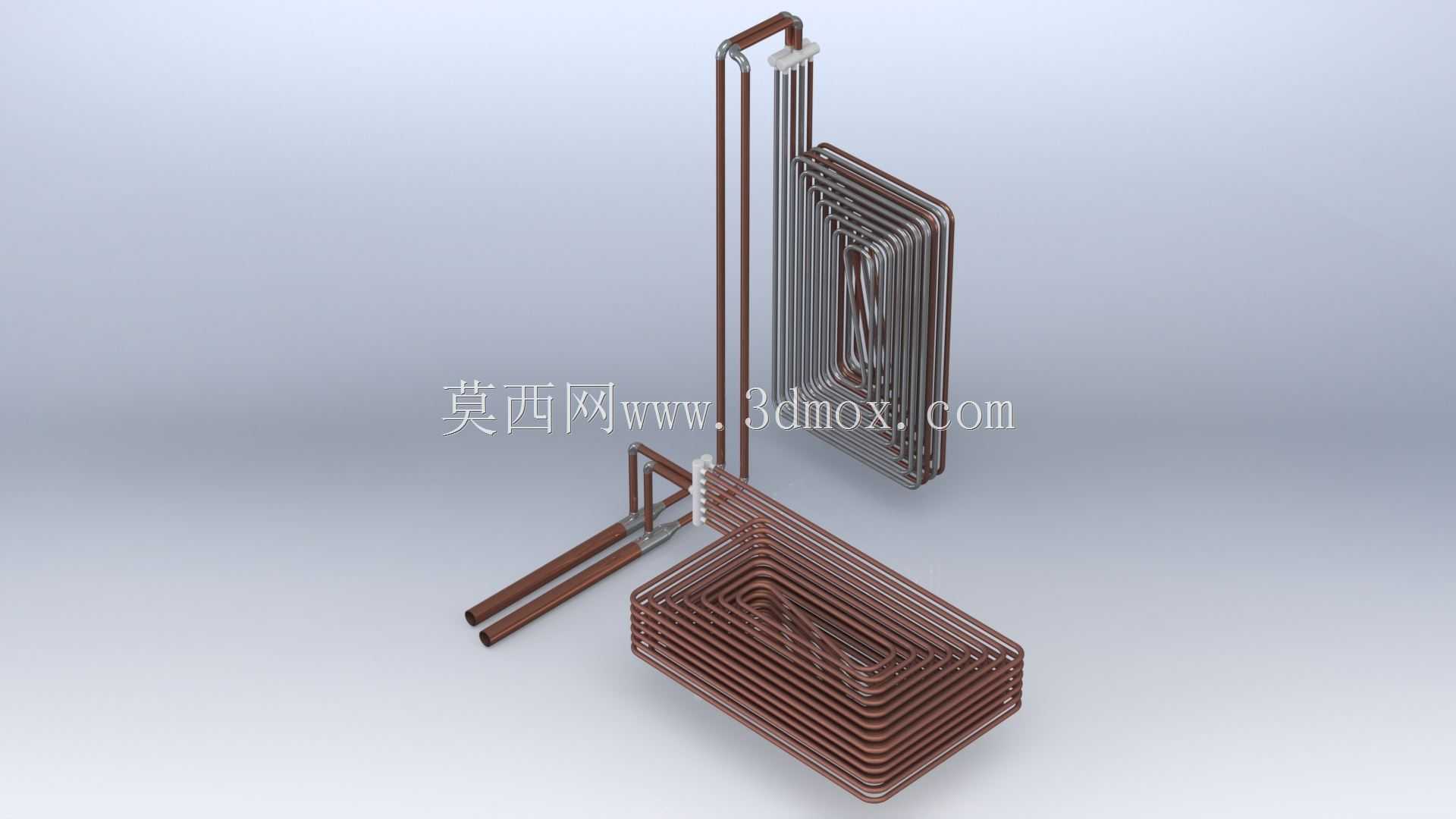

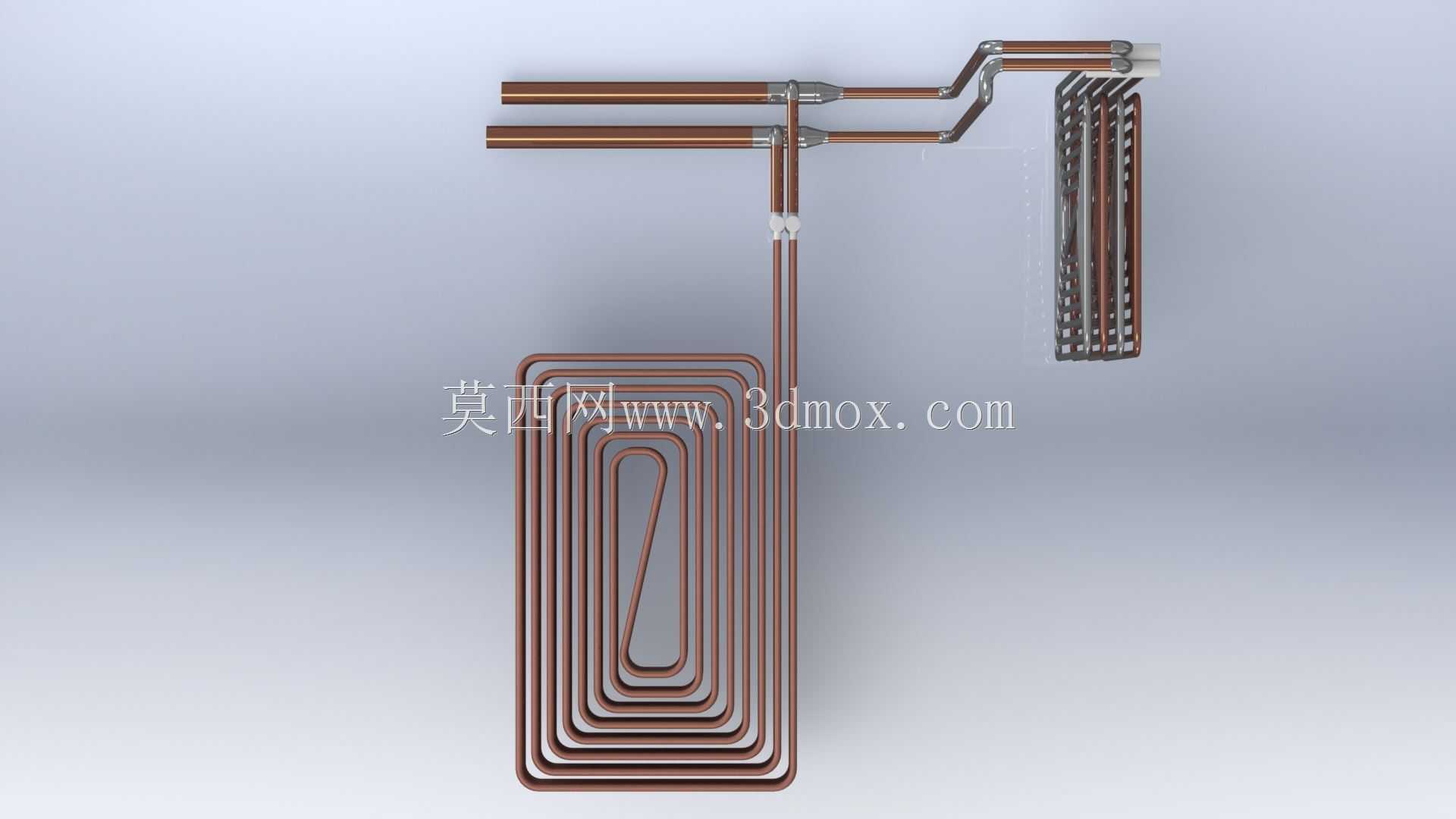

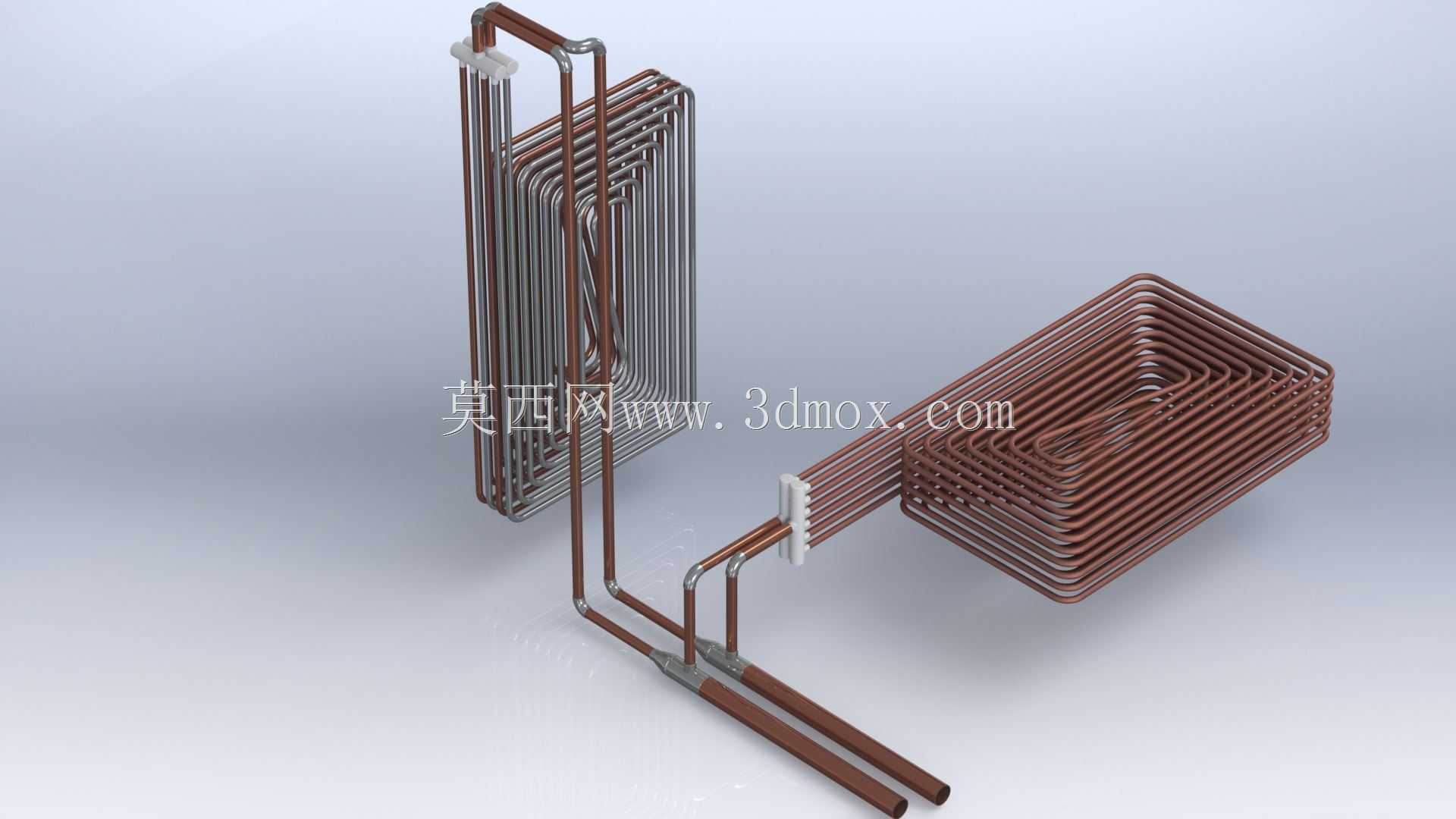

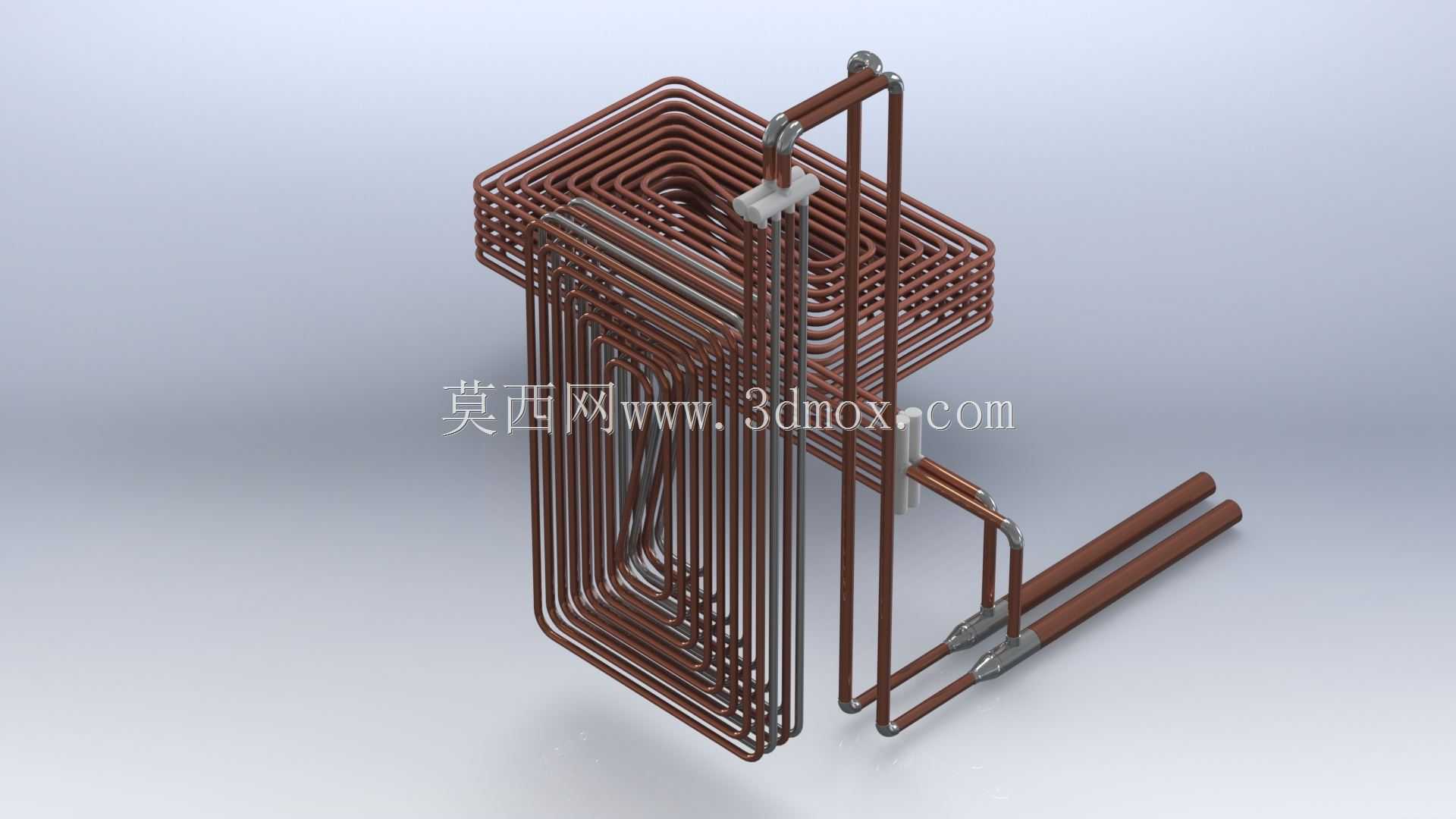

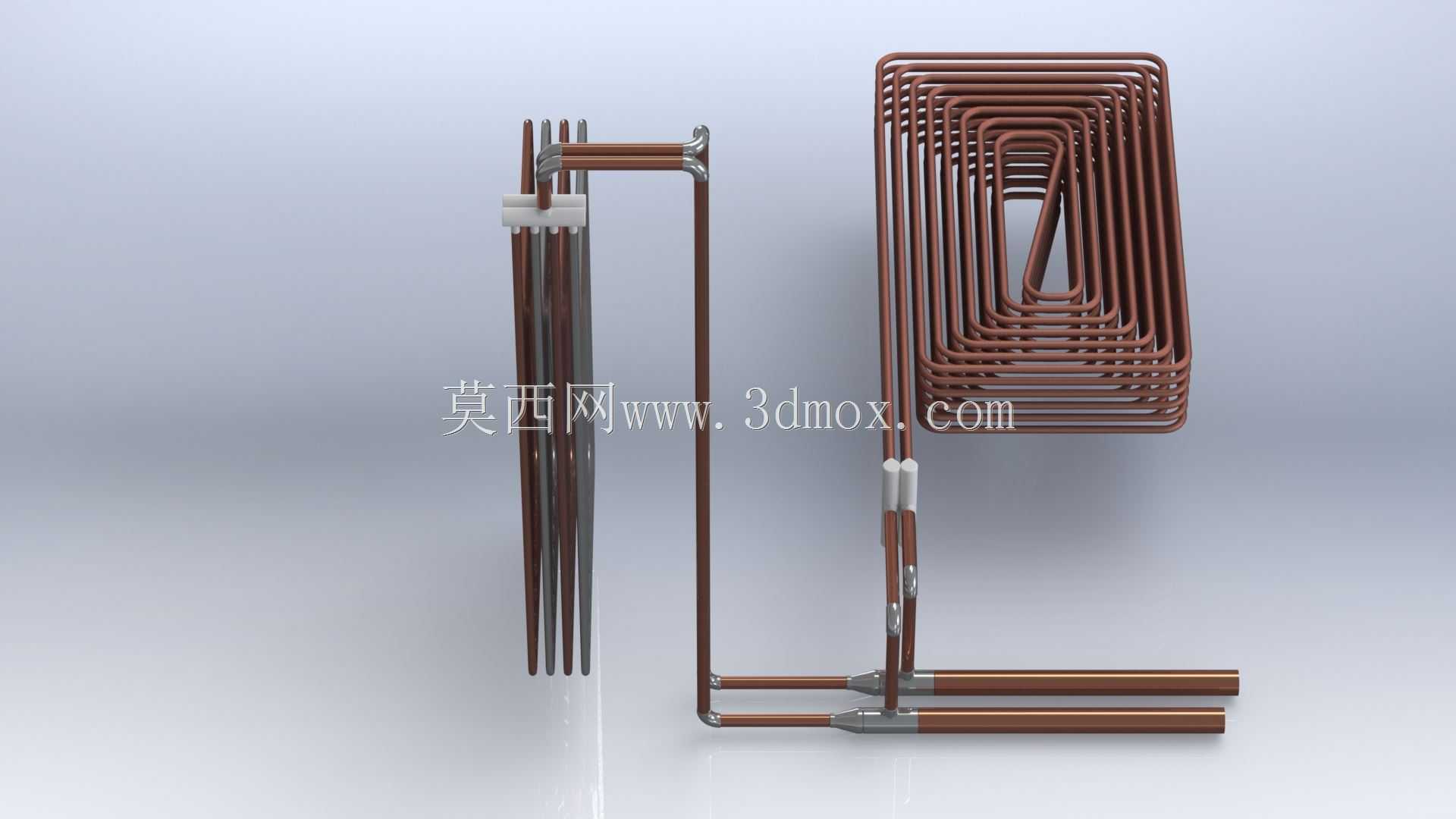

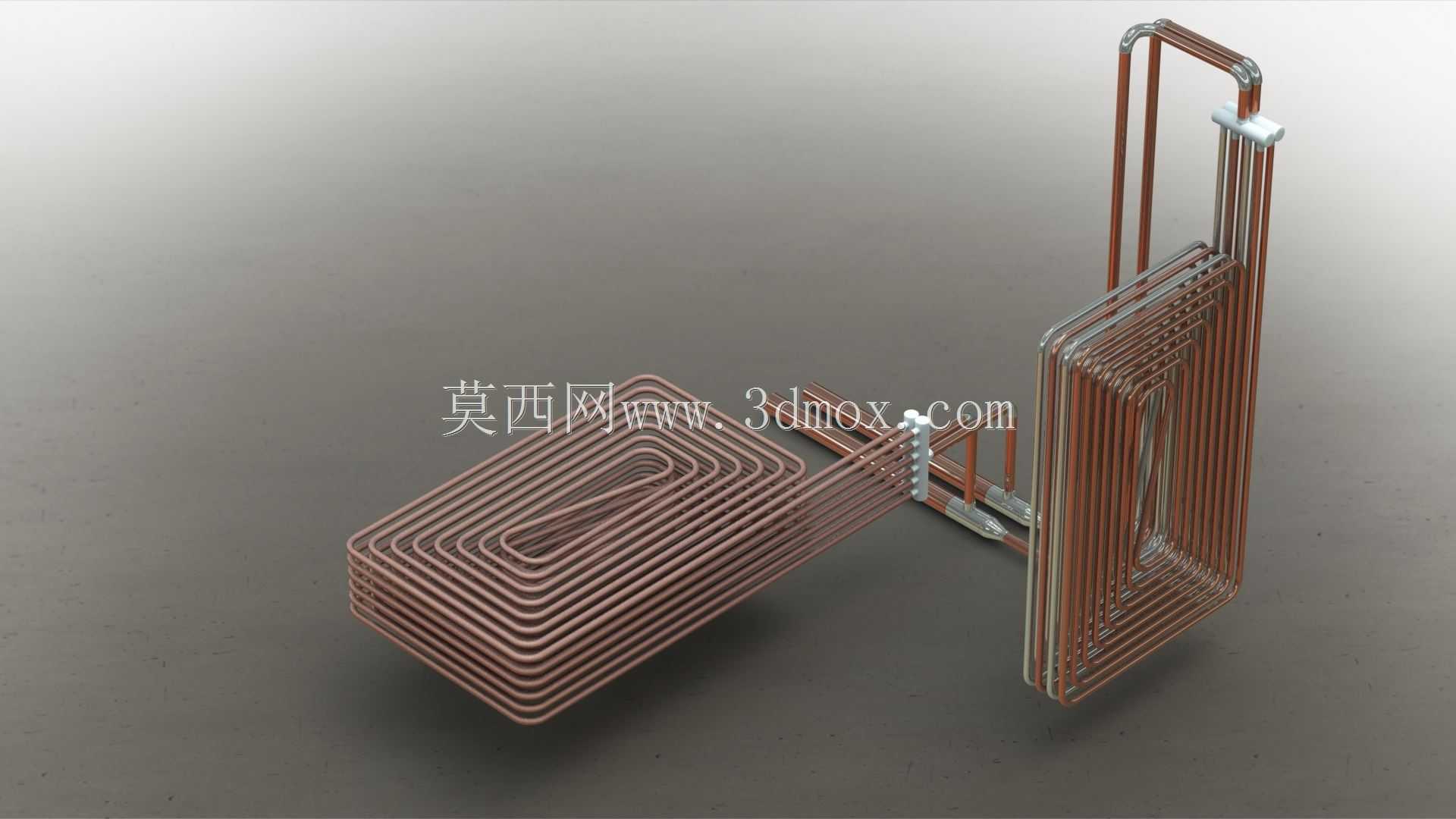

这类盘管式加热结构多应用在小型流体换热工况、恒温槽配套加热单元、小型化工试验装置的介质升温环节，核心是通过弯折成型的金属管路延长介质在加热区域的停留路径，配合外置或内置的加热源完成热量传递，相比直管式加热结构，在有限安装空间内可以获得数倍的换热接触面积，空间利用率优势明显。从结构设计逻辑来看，两组不同弯折形态的盘管分别适配不同的安装腔体，一组采用竖向多层矩形弯折，适配立式窄腔的安装空间，管路进出口集中在结构下端，方便与外部管路对接；另一组采用卧式层叠矩形弯折，适配卧式扁腔的安装需求，两组盘管通过带异径管的连接段完成管路汇通，异径管的设置是为了匹配不同管径盘管的通流能力，避免管路变径位置出现流道突变引发的局部阻力激增，减少介质输送过程中的压损。管路弯折位置全部采用大曲率弯头成型，没有采用直角弯折结构，一方面是避免弯折位置出现管路折扁、通流截面缩小的问题，保障介质在管内流动顺畅，不会出现局部滞流区引发的结垢、过热问题；另一方面大曲率弯头的加工成型难度更低，批量生产时成品率更高，管路弯折后的应力分布更均匀，长期承受冷热交变工况时不容易出现焊缝开裂、管路变形的问题。安装边界上，两组盘管的固定端都设置了绝缘固定卡件，卡件采用耐温绝缘材质，既可以将盘管与安装腔体壁面保持固定间距，避免管路与壁面直接接触引发的局部导热损失，也可以起到电气绝缘作用，适配电加热工况下的安全防护要求；管路进出口端预留了足够的直管段长度，方便现场安装时对接法兰或快装接头，不需要额外对盘管进行二次裁切加工，避免破坏管路的整体防腐层与弯折结构。实际使用过程中，这类盘管结构既可以作为电加热元件的载体，将加热丝穿入盘管内部完成对管内介质的直接加热，也可以作为换热管路，通入高温导热油或蒸汽，对盘管外部的介质进行间接加热，适配不同加热工艺的需求；层叠排布的盘管之间预留了均匀的间隙，既保障介质在盘管外部流动时可以充分与管壁接触换热，也避免间隙过小引发的杂质卡滞、流道堵塞问题，日常维护时只需要通过进出口通入清洗介质即可完成管路内部的冲洗，不需要拆解整体结构。
