7.62mm间距插拔式PCB接线端子结构

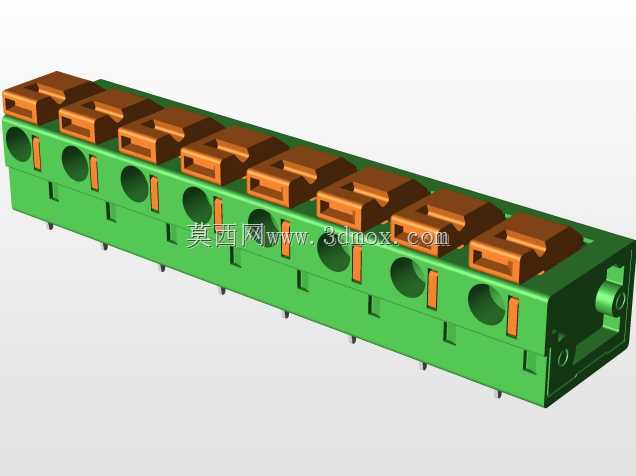

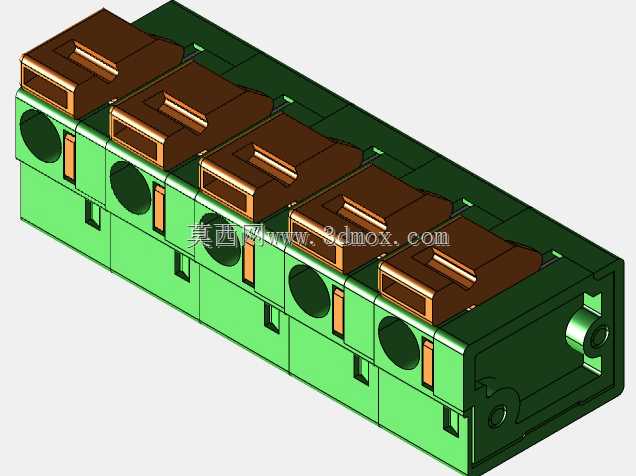

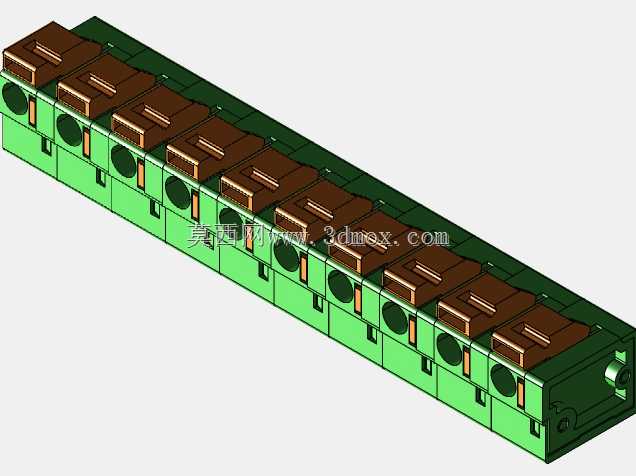

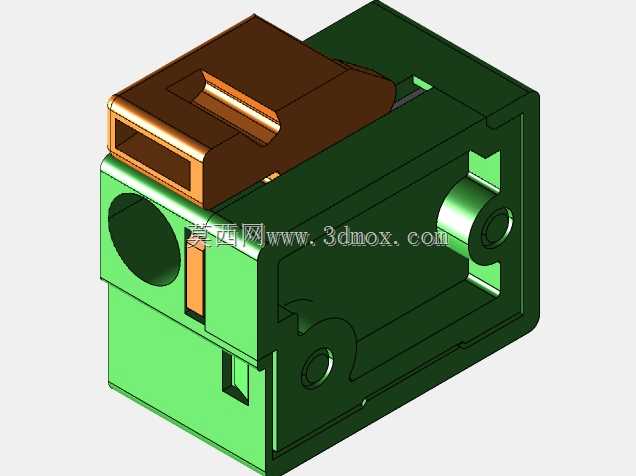

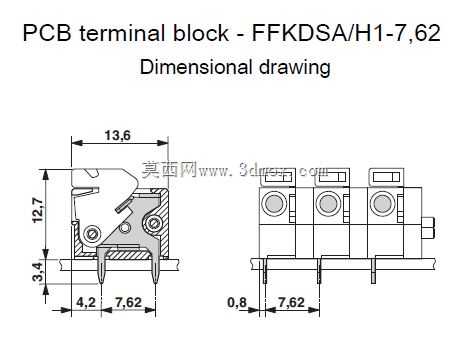

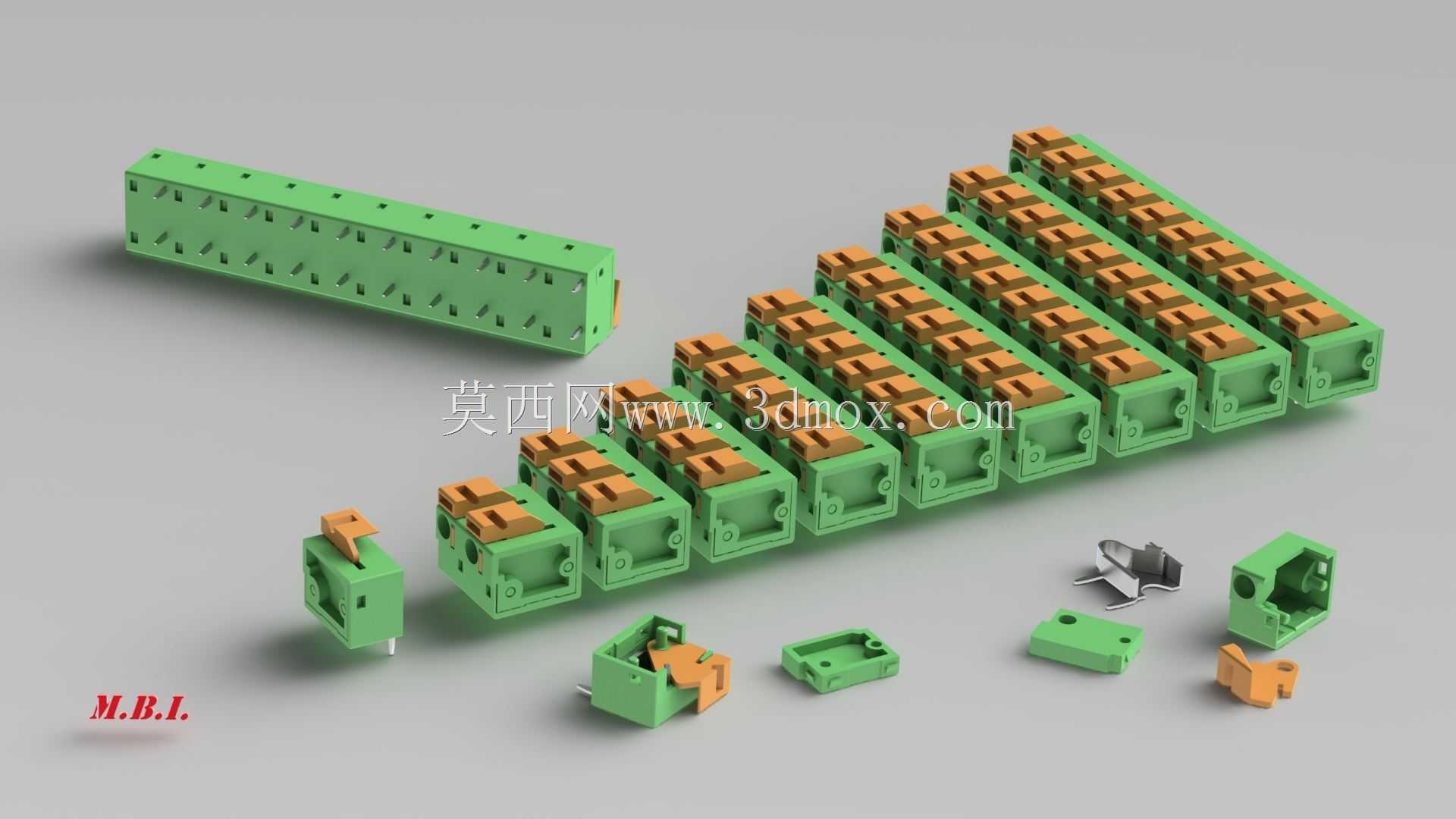

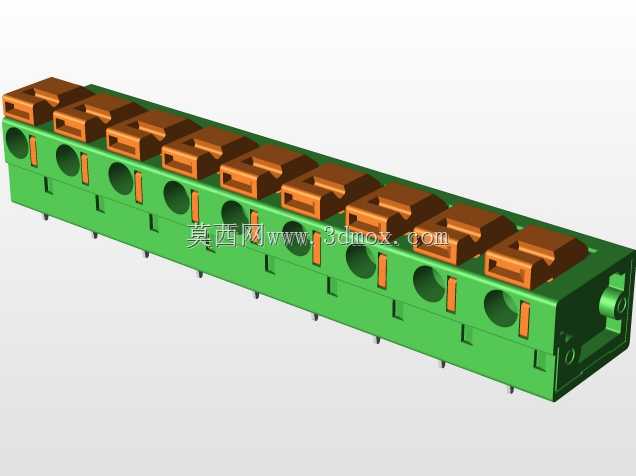

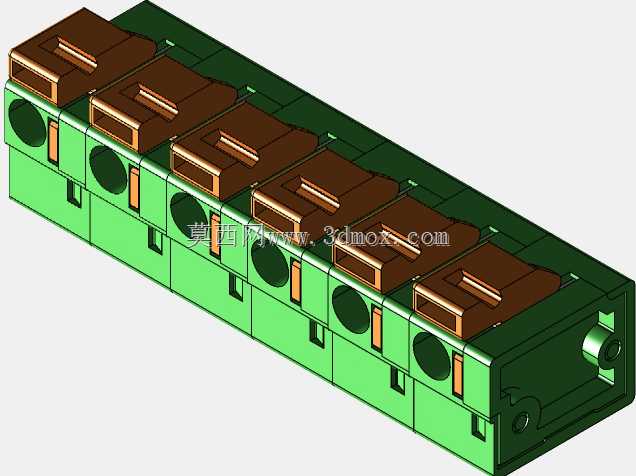

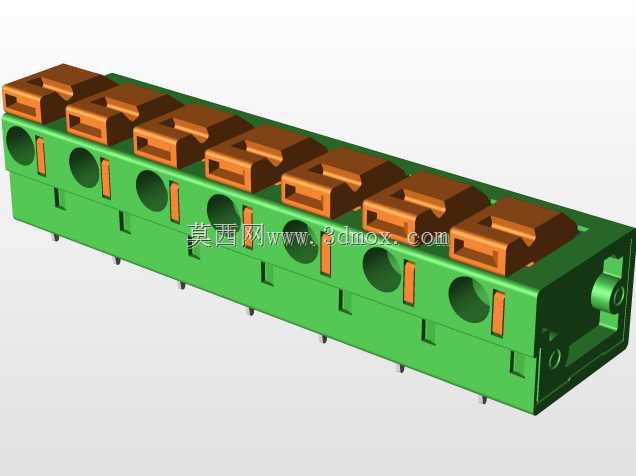

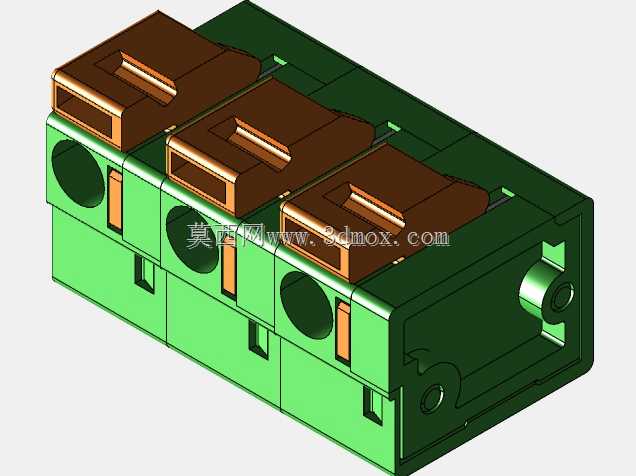

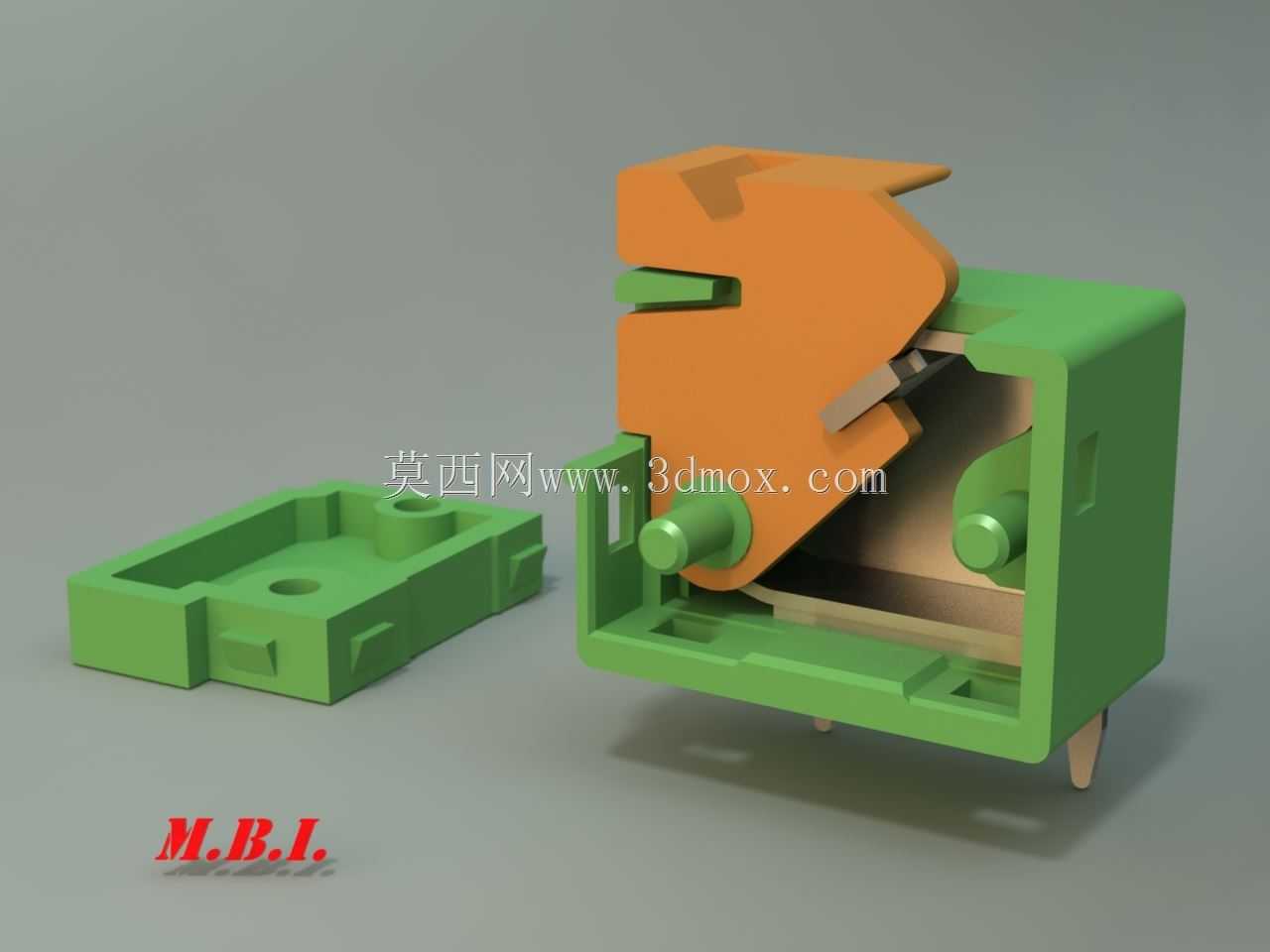

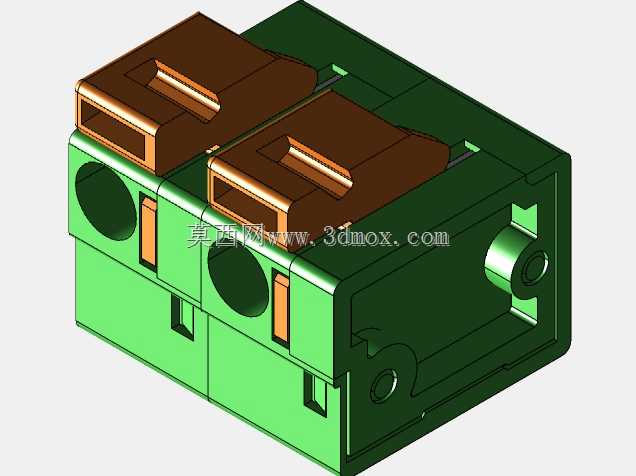

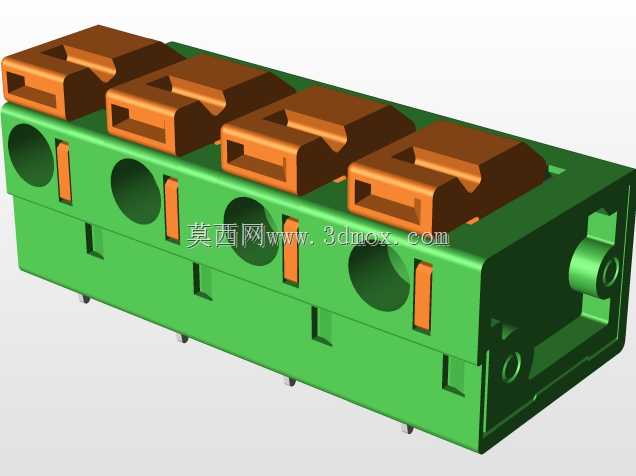

这类接线结构主要面向工业控制板卡、电源模块、工控设备内部的强电信号转接场景，日常选型时经常碰到板上走线载流不足、外接线束拆装频繁的工况，7.62mm的孔位间距刚好匹配常规10A-20A载流需求的导线压接规格，相比5.08mm间距的端子，爬电距离与电气间隙更宽裕，在存在粉尘、凝露的工业现场环境下，绝缘可靠性表现更稳定。从结构设计逻辑来看，这套结构采用分体插拔设计，公端直接焊接在PCB板上，插针伸出长度适配常规1.6mm-2.0mm板厚的波峰焊工艺，焊盘位置预留了足够的阻焊间隙，避免焊接时连锡短路；母端外壳采用卡扣式锁紧结构，橙色锁紧拨片自带防松倒扣，插入公端后拨片自动卡入公端壳体的限位槽，即使设备运行中存在持续振动，也不会出现接插件松脱、接触不良的问题，拆卸时只需向上扳动拨片即可解锁，无需借助工具就能完成线束拆装，大幅提升现场接线与后期维护的效率。外形尺寸上，单组1位的基座宽度刚好匹配7.62mm的孔距，多位数组合时相邻单元无结构干涉，可根据PCB板上实际需要的接线路数，选择1-10位的不同段数组合，安装边界上，公端壳体底部预留了0.5mm的板间间隙，焊接后不会与PCB表面的丝印、贴片元件产生刮擦，母端尾部的导线入口做了喇叭口导向，压接好冷压头的导线可以顺畅插入接线位，内部的导电铜件采用带防滑齿的压线结构，导线插入后拧紧压线螺丝即可形成可靠的电气连接，不会因为长期冷热循环出现导线松脱的问题。外壳材质选用常规工程塑料，绝缘性能满足UL94-V0阻燃等级要求，金属导电件采用镀锡铜材质，接触电阻低，长期通电情况下温升控制在合理区间，不会出现过热烧蚀的问题。在实际结构设计选型时，需要注意公端插针的伸出长度与PCB板厚的匹配，同时在PCB布局时要给接线端子预留足够的操作空间，保证扳手拧紧压线螺丝、插拔母端时有足够的操作余量，避免和周边的电容、继电器等较高元件产生空间干涉。
