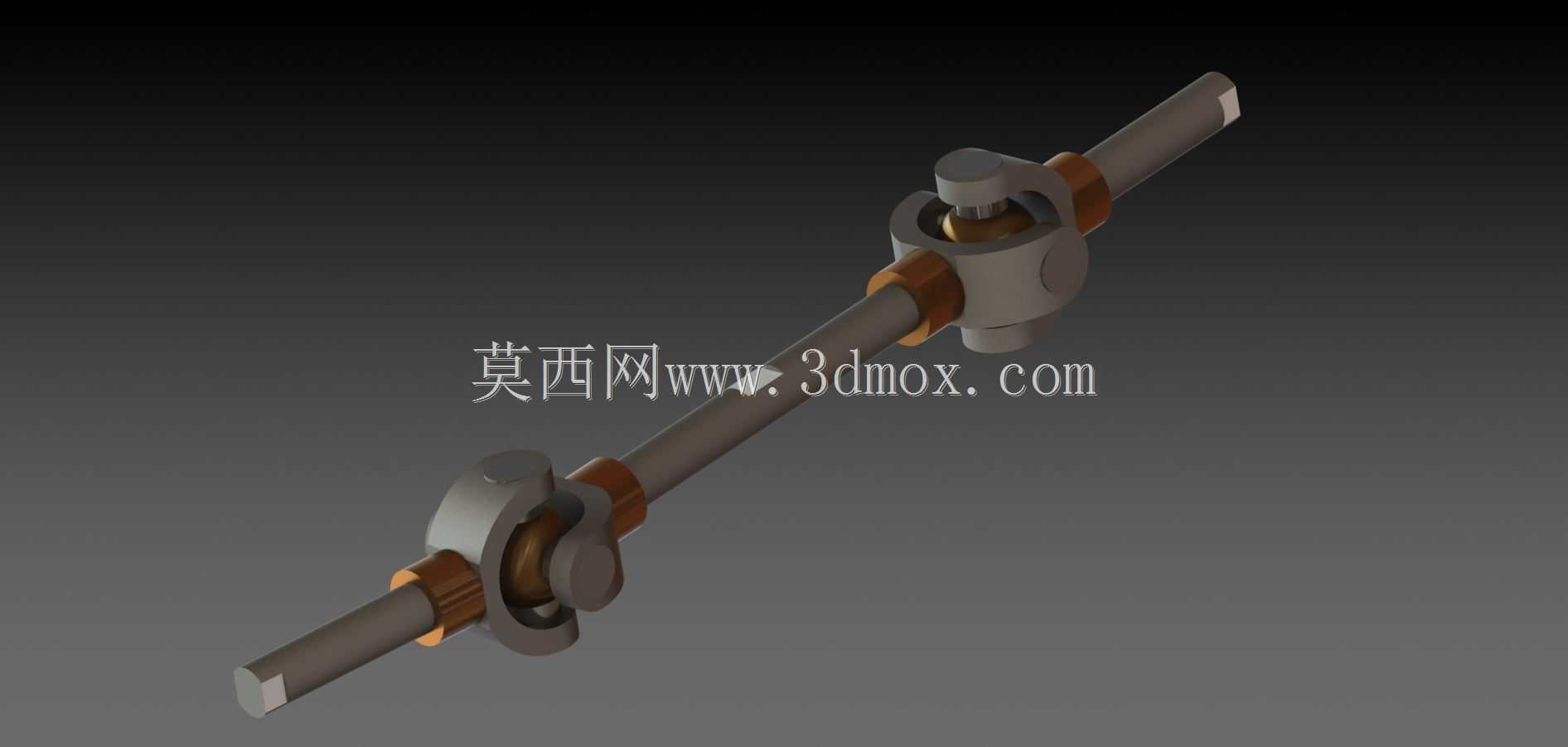

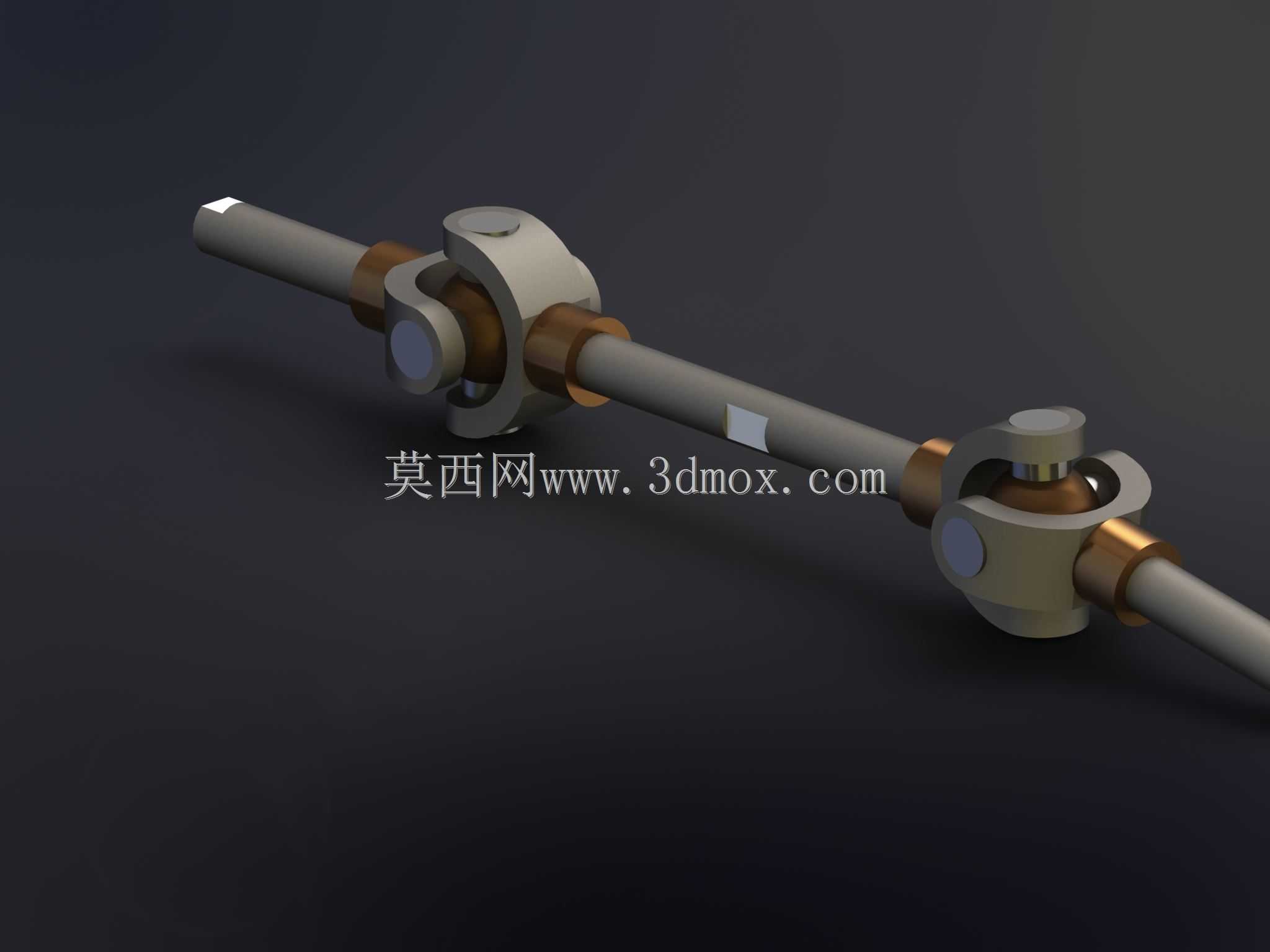

这类双万向节结构的动力耦合传动件,常应用在需要补偿两轴间空间角度偏差、轴向窜动的传动场景中,比如小型农用机具的动力输出衔接、轻工输送设备的跨单元动力传递、改装车辆的转向驱动桥动力传输环节,能在两轴存在安装同轴度误差、工作中出现相对位移或角度偏转时,持续稳定传递旋转扭矩,避免刚性连接带来的轴件憋劲、轴承过早磨损、传动卡顿甚至断轴的问题。从结构设计来看,两端的十字轴万向节通过中间轴串联,每个万向节的十字轴配合轴套与两端的叉形接头铰接,轴套处预留了润滑脂存储腔的设计空间,可在装配时填充润滑脂降低铰接处的转动摩擦,中间轴两端的轴头做了扁方结构,能与配套的传动毂紧密配合,避免扭矩传递时出现轴毂打滑的问题。设计过程中需要重点校核两个万向节的相位对齐关系,保证两端万向节的叉形接头处于同一平面,才能让输入轴与输出轴的瞬时角速度保持一致,消除单万向节传动存在的转速波动问题,降低传动过程中的振动与冲击。安装边界方面,这类传动件的轴向总长度可根据实际安装间距调整中间轴的长度,单节万向节的最大允许折角通常控制在15度以内,超出该角度会大幅提升十字轴的接触应力,缩短部件使用寿命;径向安装尺寸需要匹配两端连接部件的轴孔直径,叉形接头的连接耳厚度要与配套的安装槽宽度适配,避免装配时出现干涉。实际选型应用时,需要根据传递的额定扭矩核算十字轴的轴径强度、铰接处的接触应力,同时要考虑工作环境的防尘密封需求,在铰接位置加装防尘套阻挡粉尘、水汽进入摩擦副,延长维护周期。建模过程中对铰接处的配合间隙做了合理预留,既保证转动灵活性,又不会因间隙过大导致传动回程误差超标,所有配合面的尺寸公差都按照机械传动件的常用配合等级设定,可直接用于工程出图或3D打印样件验证。
