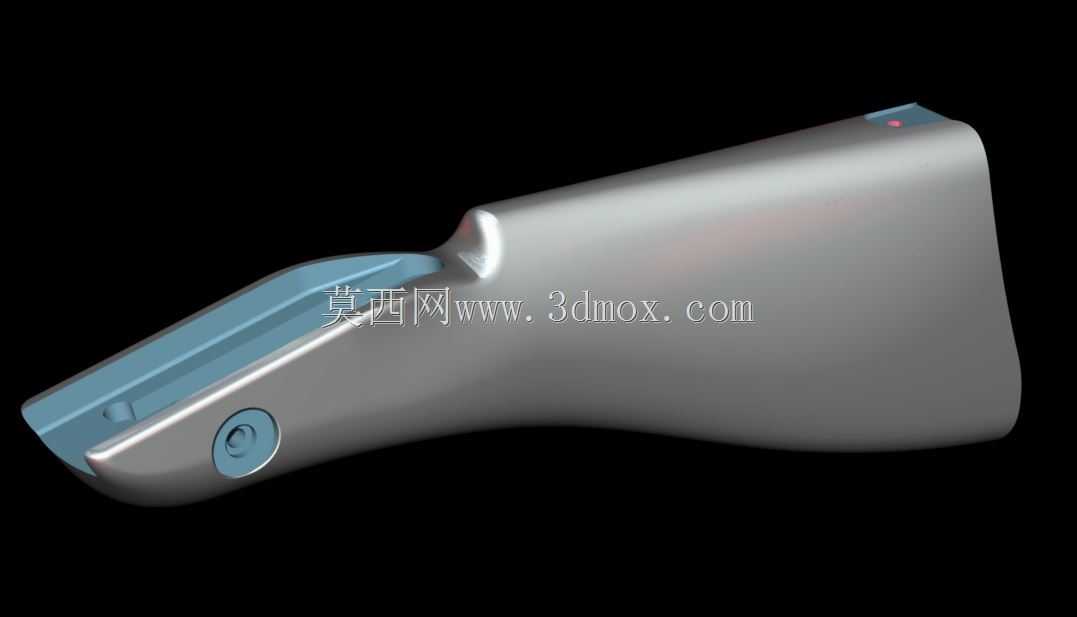

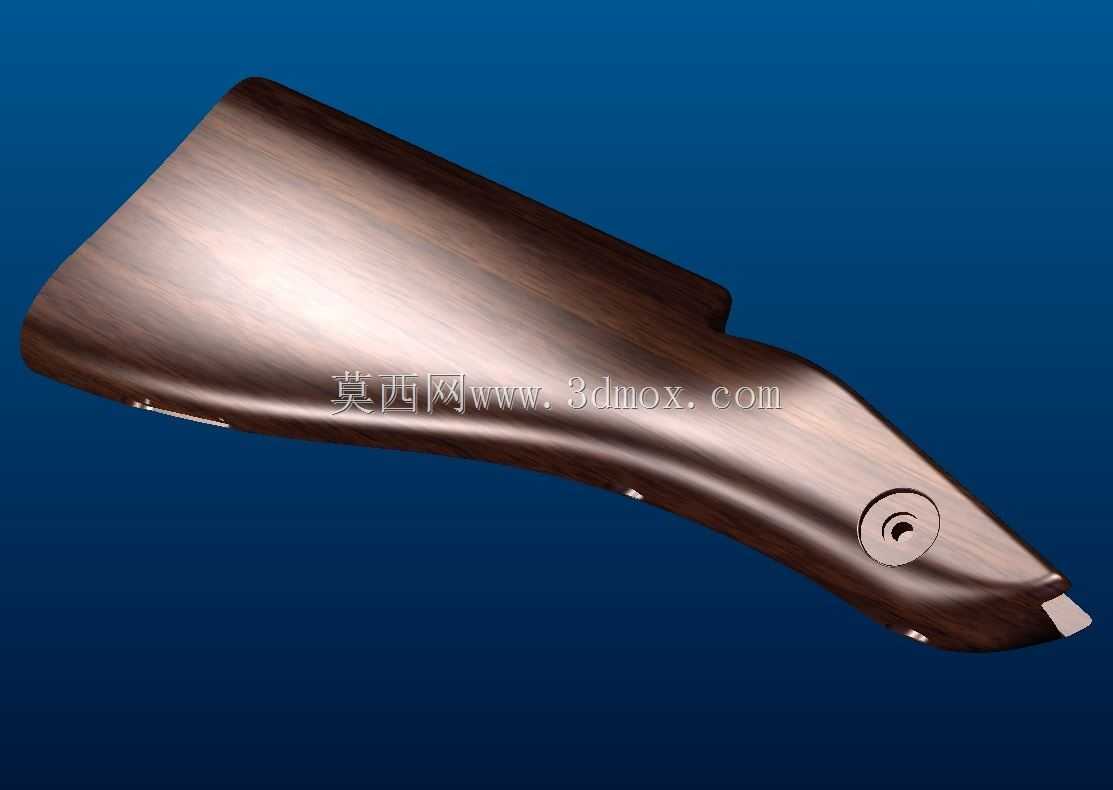

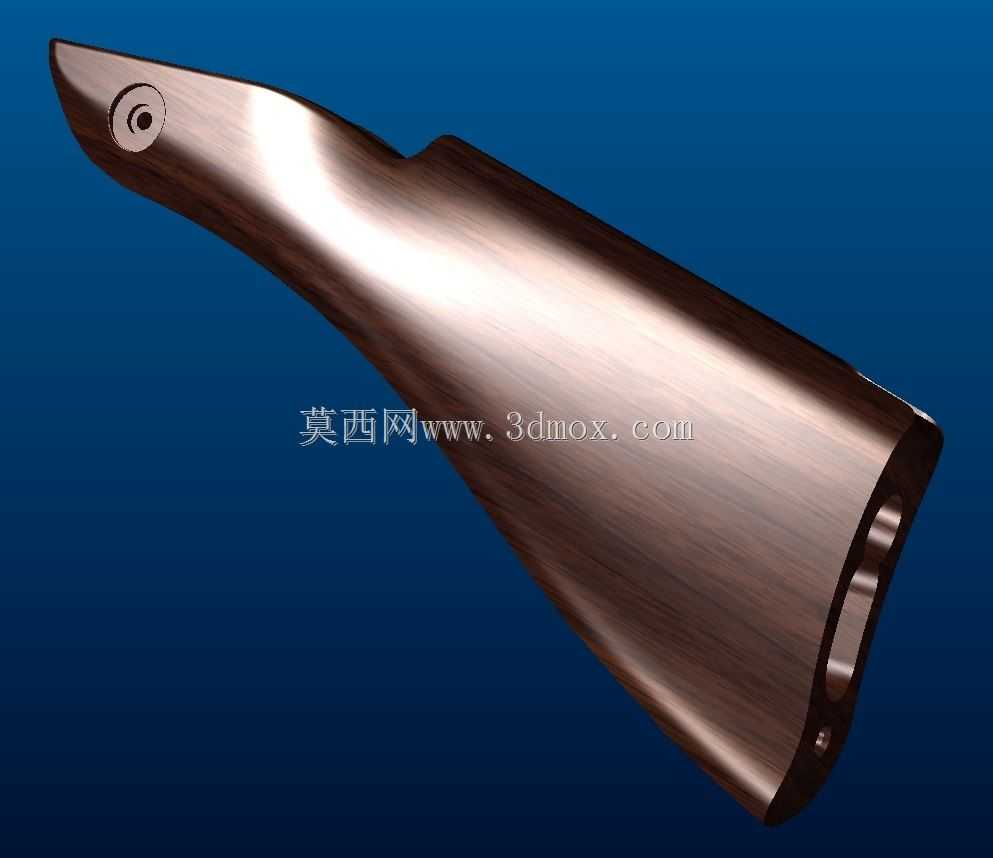

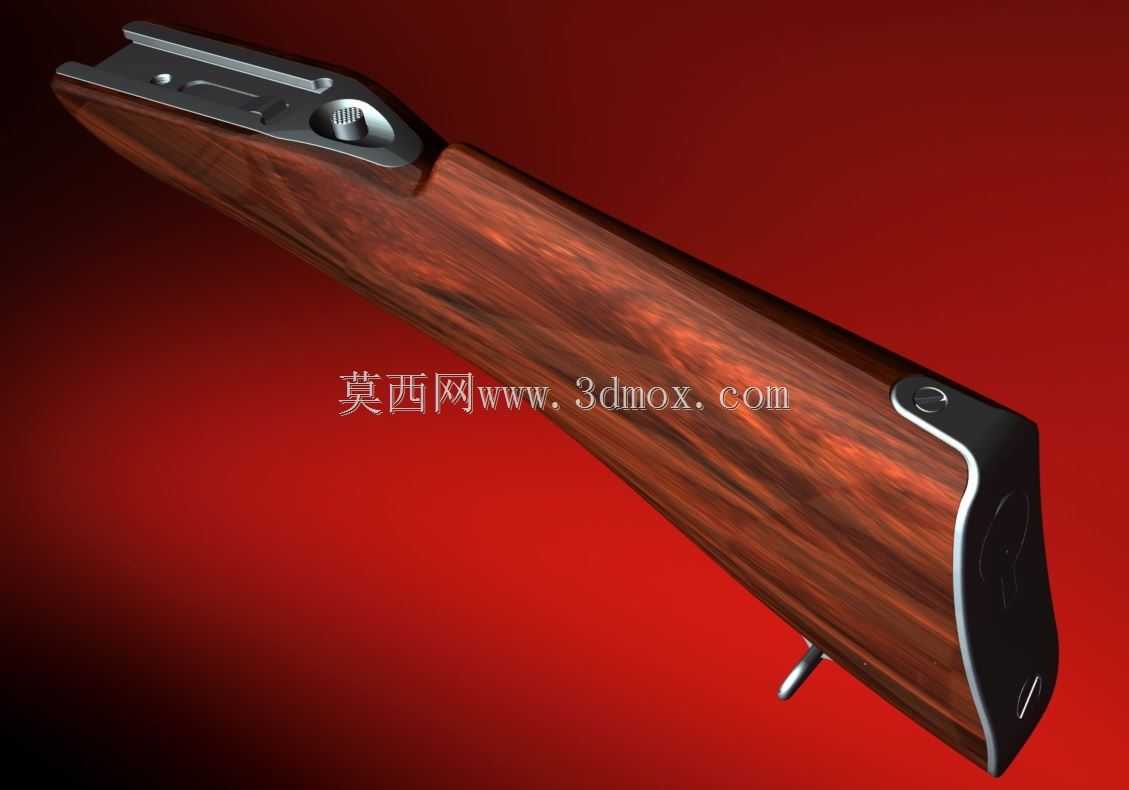

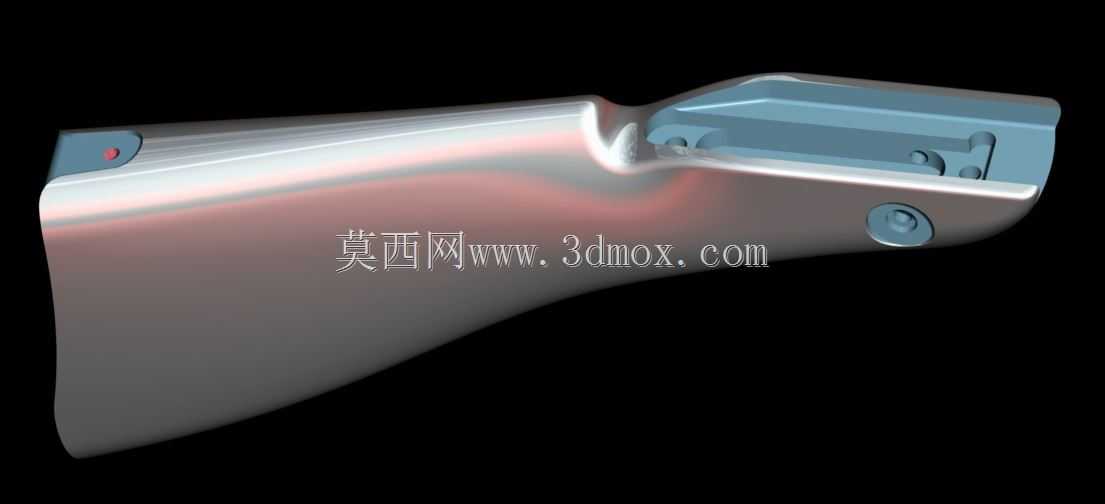

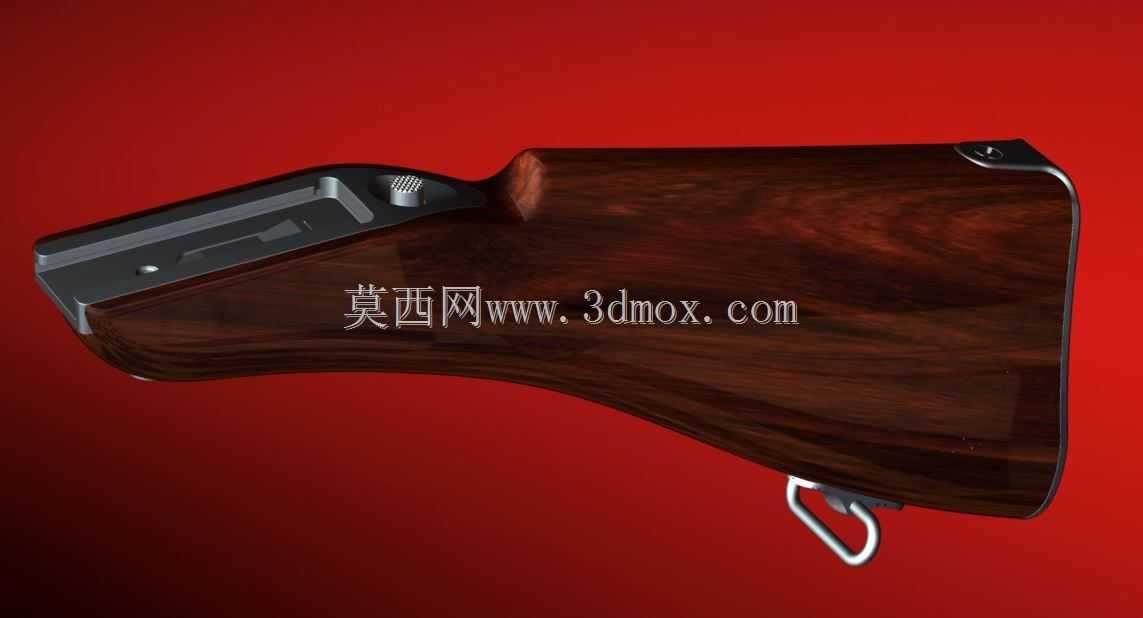

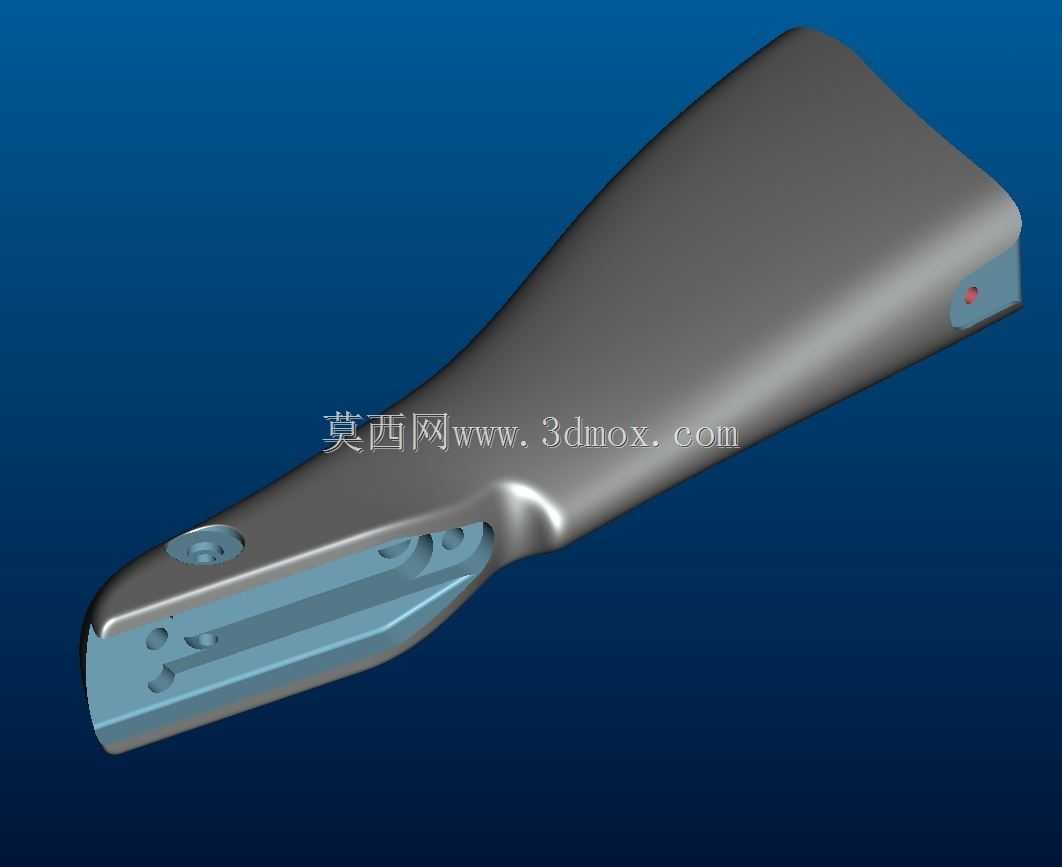

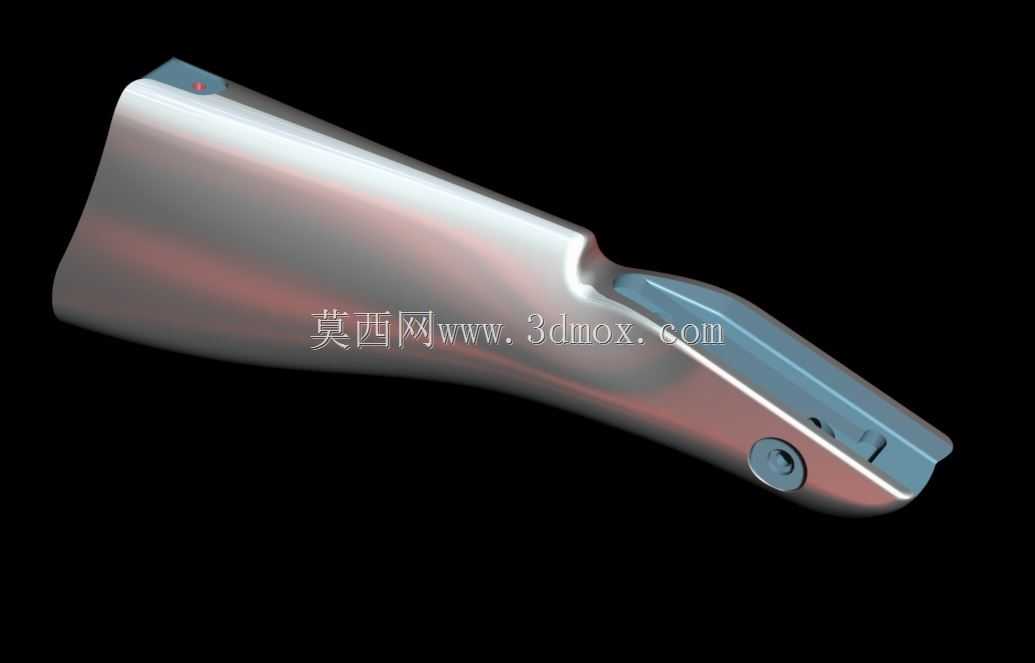

M1928汤普森冲锋枪枪托结构三维建模

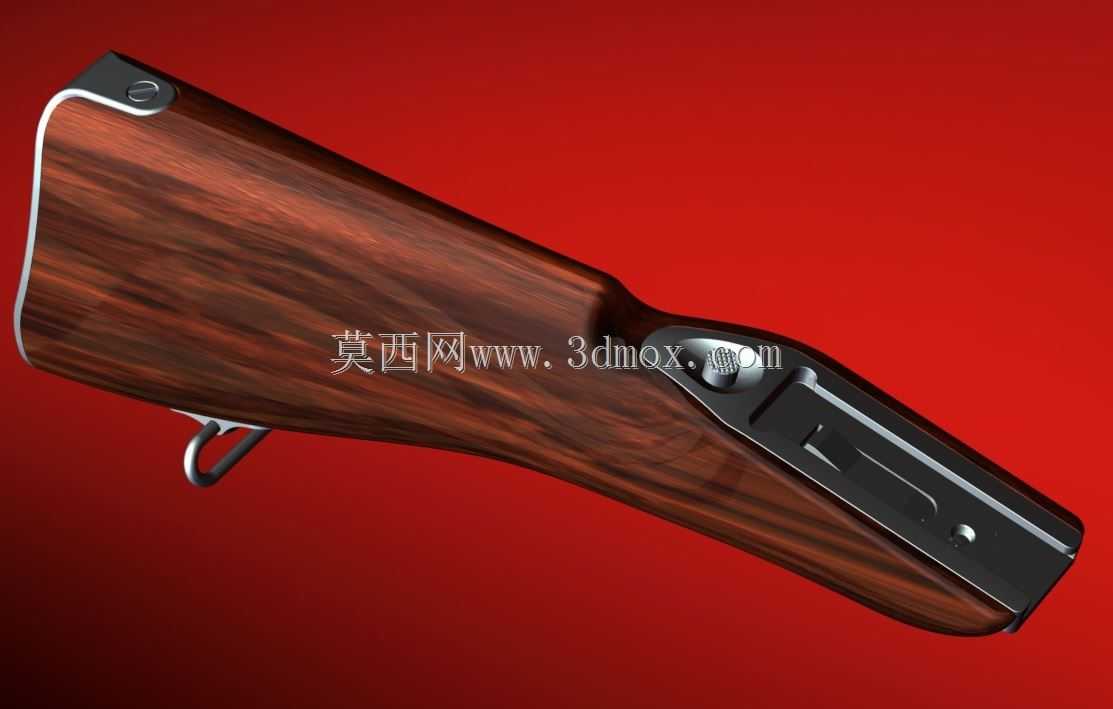

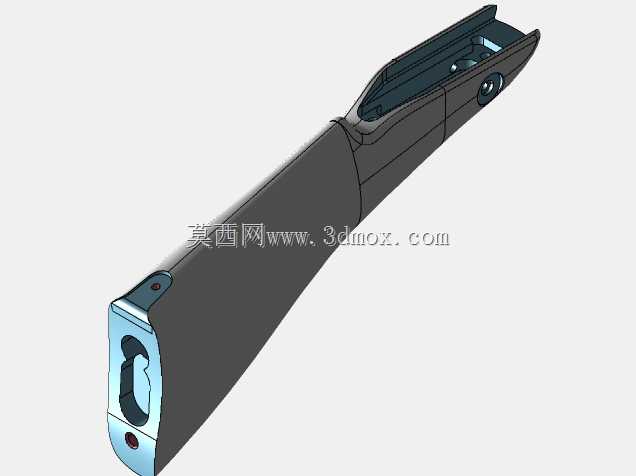

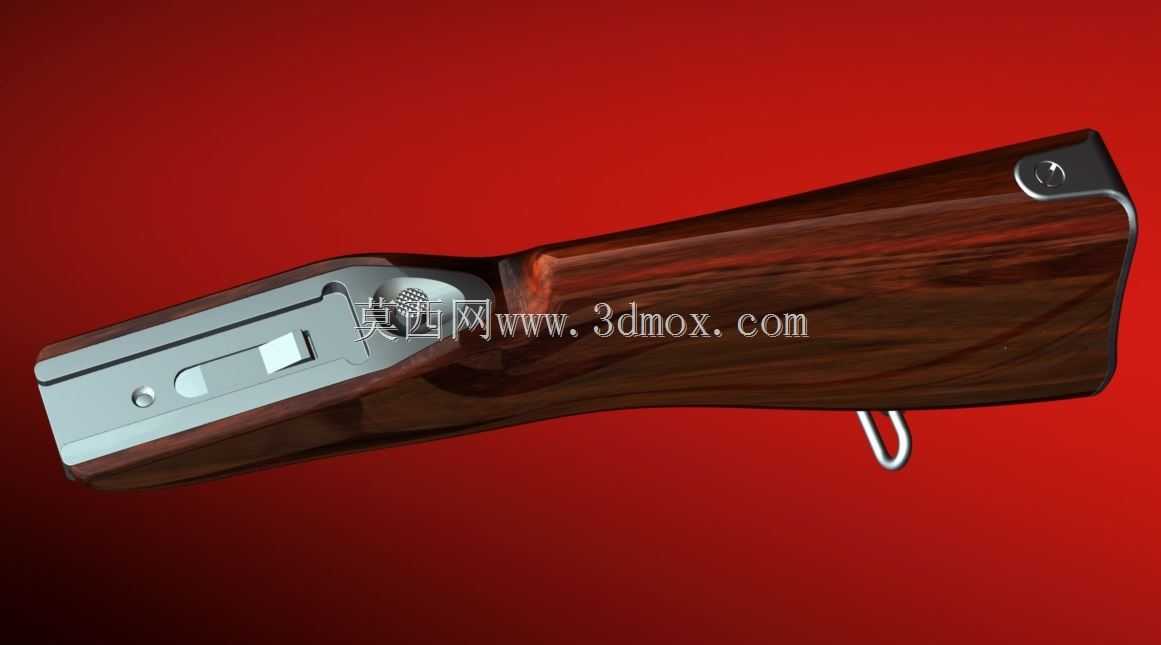

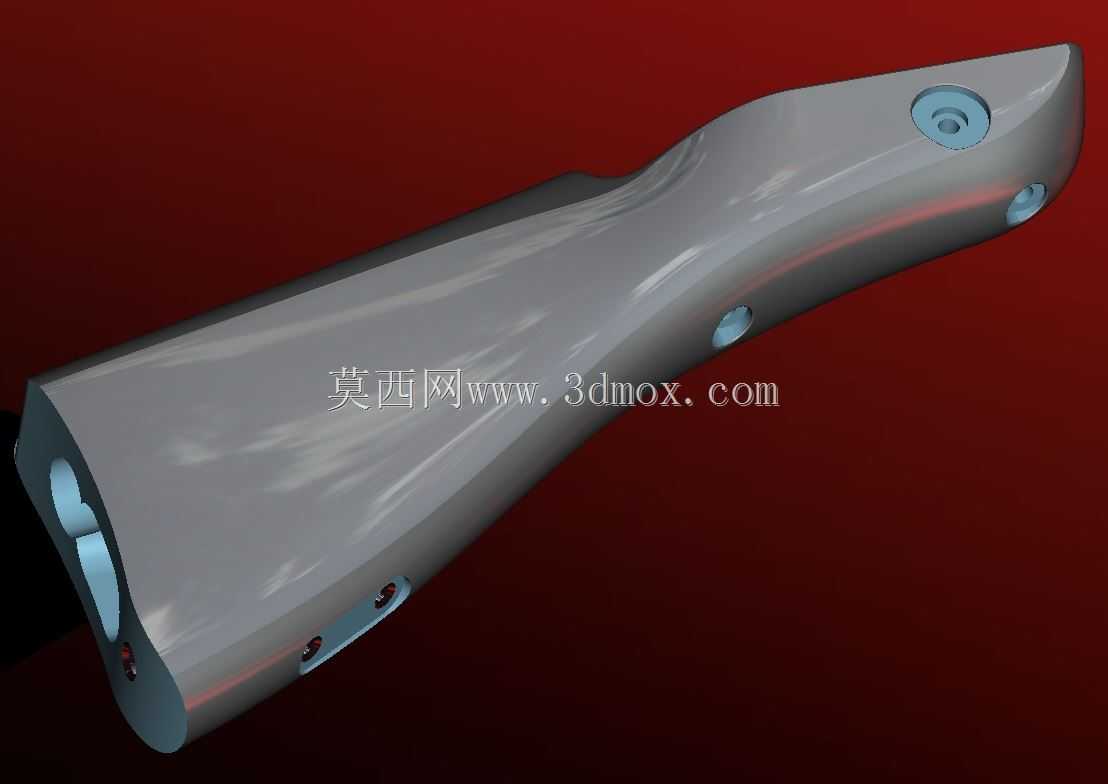

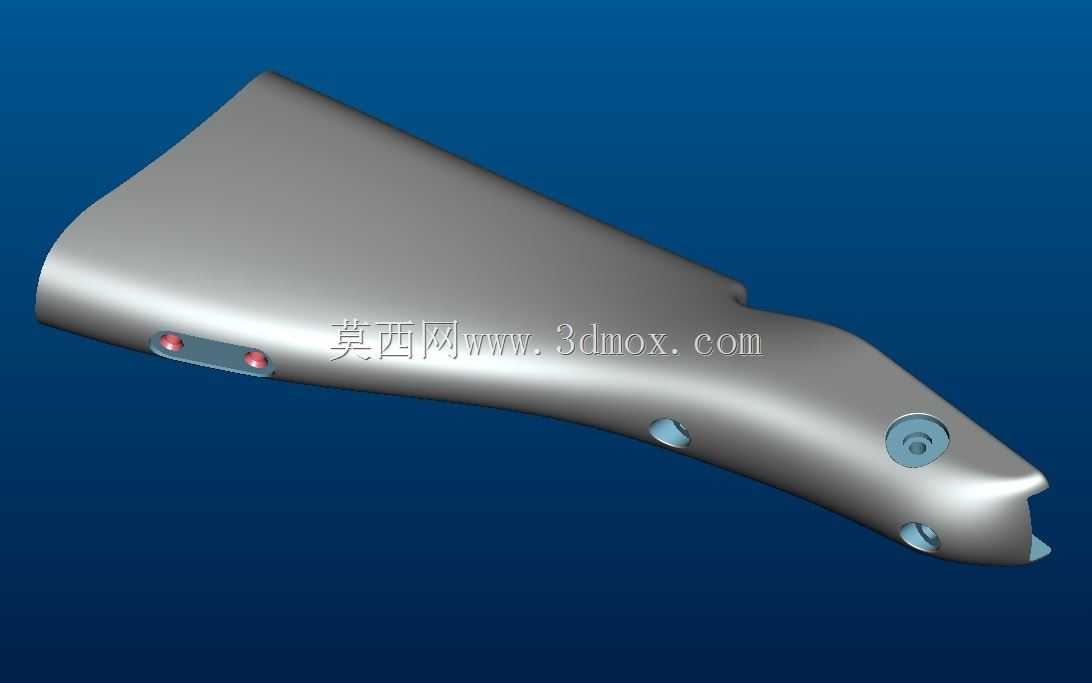

本次呈现的枪托部件，适配M1928汤普森冲锋枪，作为轻武器的核心握持承力部件，其设计直接影响射手据枪稳定性与连续射击时的后坐力缓冲效果。在实际作战场景中，该枪托需抵紧射手肩窝，将全自动射击时的高频后坐力均匀分散到木质托体与金属尾板上，避免应力集中导致的部件开裂，同时要适配不同据枪姿势的握持需求，无论是腰际射击还是抵肩精确瞄准，托体的曲面弧度都要贴合人体肩臂轮廓，减少长时间据枪的疲劳感。从结构设计来看，该枪托采用胡桃木材质的主体托身搭配金属嵌件，前端金属衔接座需与机匣尾部精准配合，安装时的配合公差控制在0.02mm以内，保证枪托与机匣连接后无旷量，避免射击时出现晃动影响弹道精度。托身内部预留了击发组件连杆的穿行空间，同时在尾部设置了金属托底板，托底板带有弧形防滑纹路，既可以抵肩时增大摩擦力防止滑脱，也能避免木质托尾在反复抵肩冲击下出现劈裂。设计过程中优先考虑了曲面的连续性，托身的握持曲面从前端衔接处到尾部托底，采用多段G2连续的曲面过渡，没有生硬的棱角，既保证了握持手感，也能让木质纹理顺着曲面走向排布，提升结构强度。金属部件与木质托身的连接采用嵌入式销钉固定，销钉孔的位置避开了托身的应力集中区域，在保证连接强度的同时，不会破坏木质纤维的整体走向，避免长期使用后出现销钉松动的问题。外形尺寸方面，该枪托全长约260mm，前端衔接座宽度32mm，尾部托底板宽度48mm，整体高度110mm，安装时需保证枪托轴线与枪管轴线的夹角为12度，这个角度经过反复验证，能够在抵肩射击时让瞄准线自然贴合射手视线，同时将后坐力的方向引导至射手肩窝的承力区域，降低枪口上跳幅度。托身侧面的防滑刻槽深度控制在1.2mm，既能够增大握持时的摩擦力，又不会因为刻槽过深导致木质部分强度下降，在潮湿环境下使用时，刻槽还能排出手掌与托身之间的积水，避免打滑。金属尾板上设置了背带环安装孔，孔位与托身内部的金属衬套同轴，背带环承受的拉力直接通过衬套传递到整个托身，不会出现局部受力过大的问题。在建模过程中，所有曲面都经过曲率梳检查，保证曲面光顺度符合实际加工要求，木质部分的分模线位置设置在托身侧面不影响握持的区域，金属嵌件的安装位都做了沉台处理，保证装配后所有连接件都不突出于托身表面，避免勾挂装具影响战术动作。
