K31步枪配套撞针击发组件结构设计

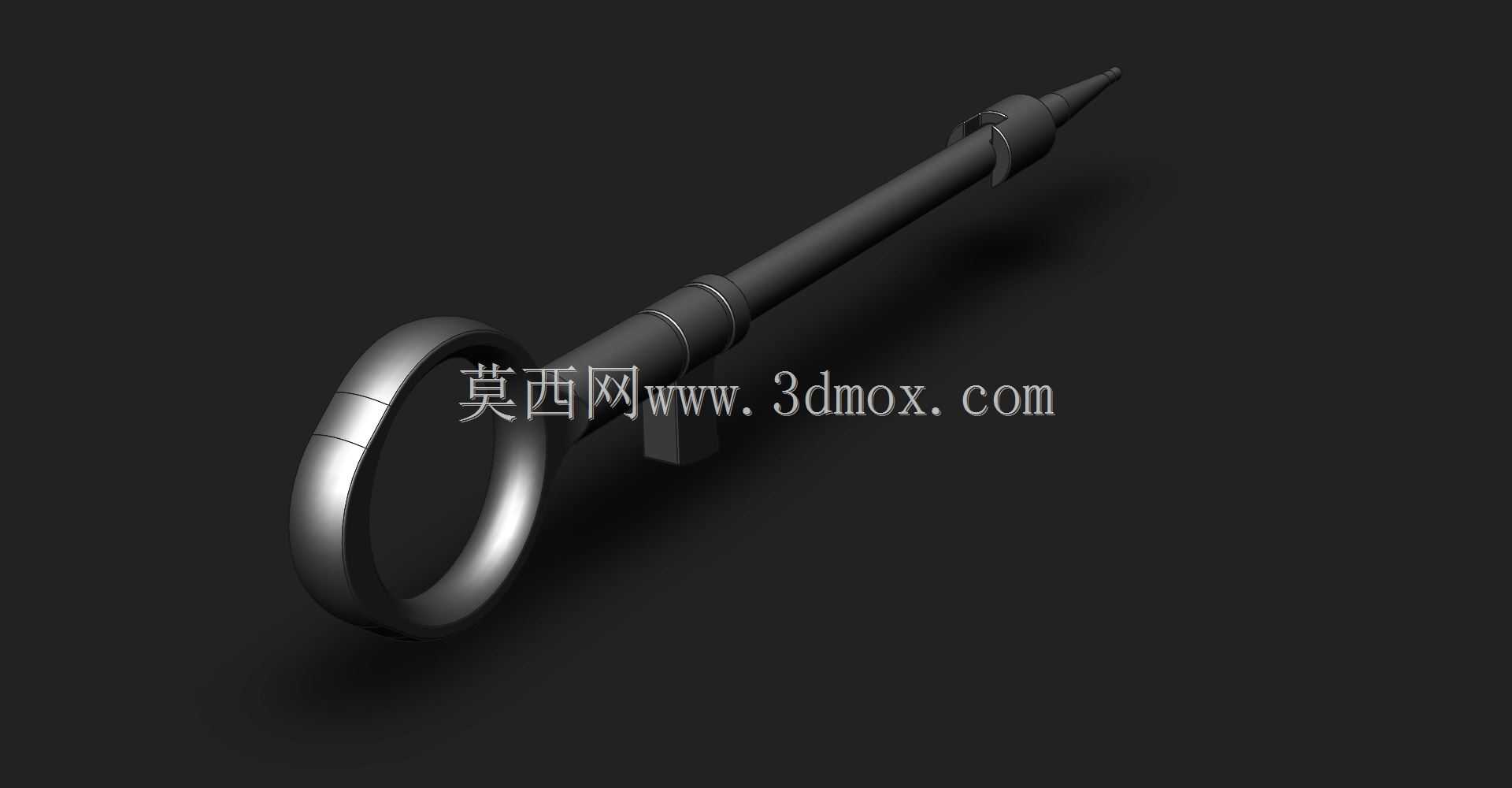

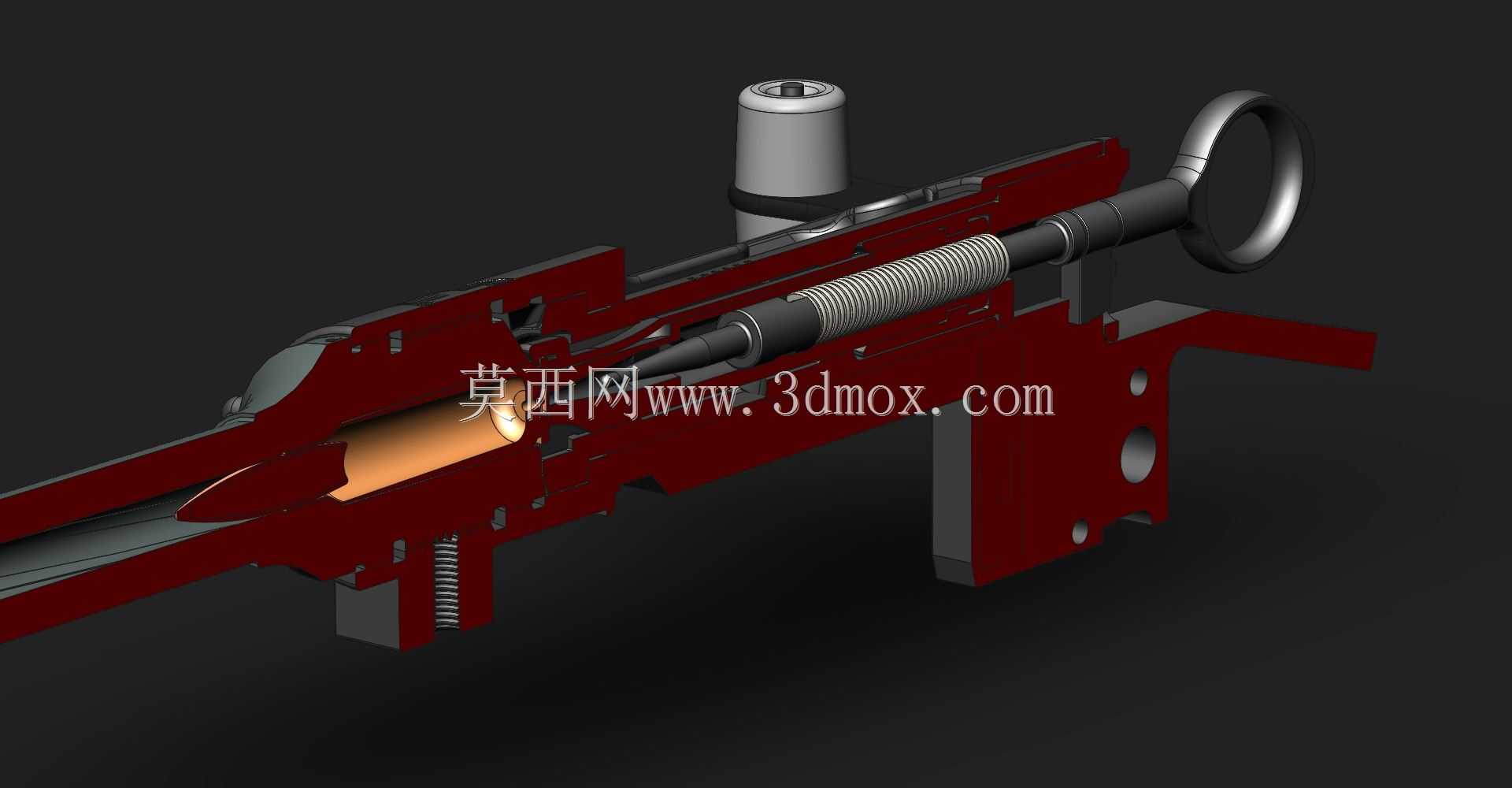

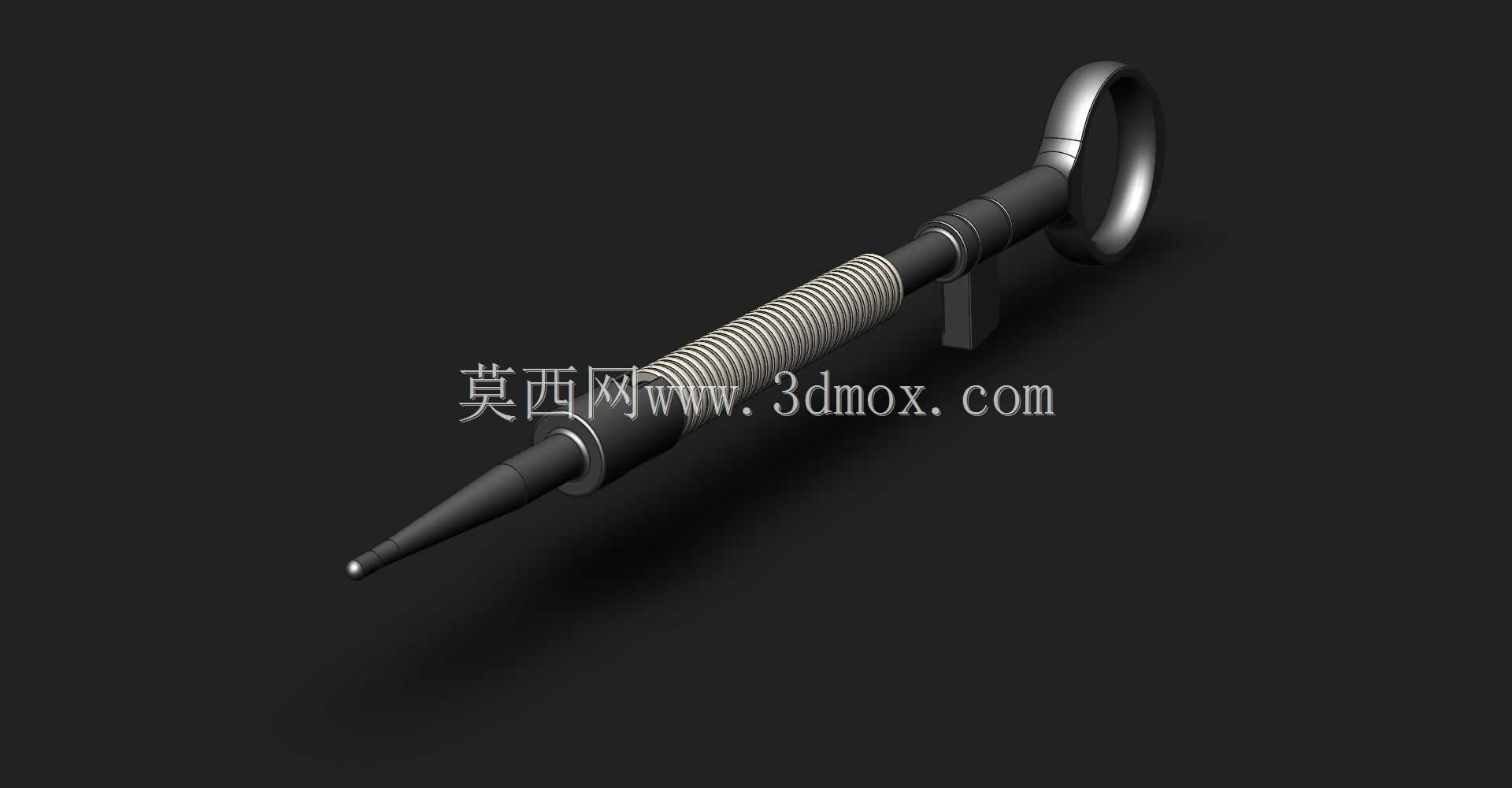

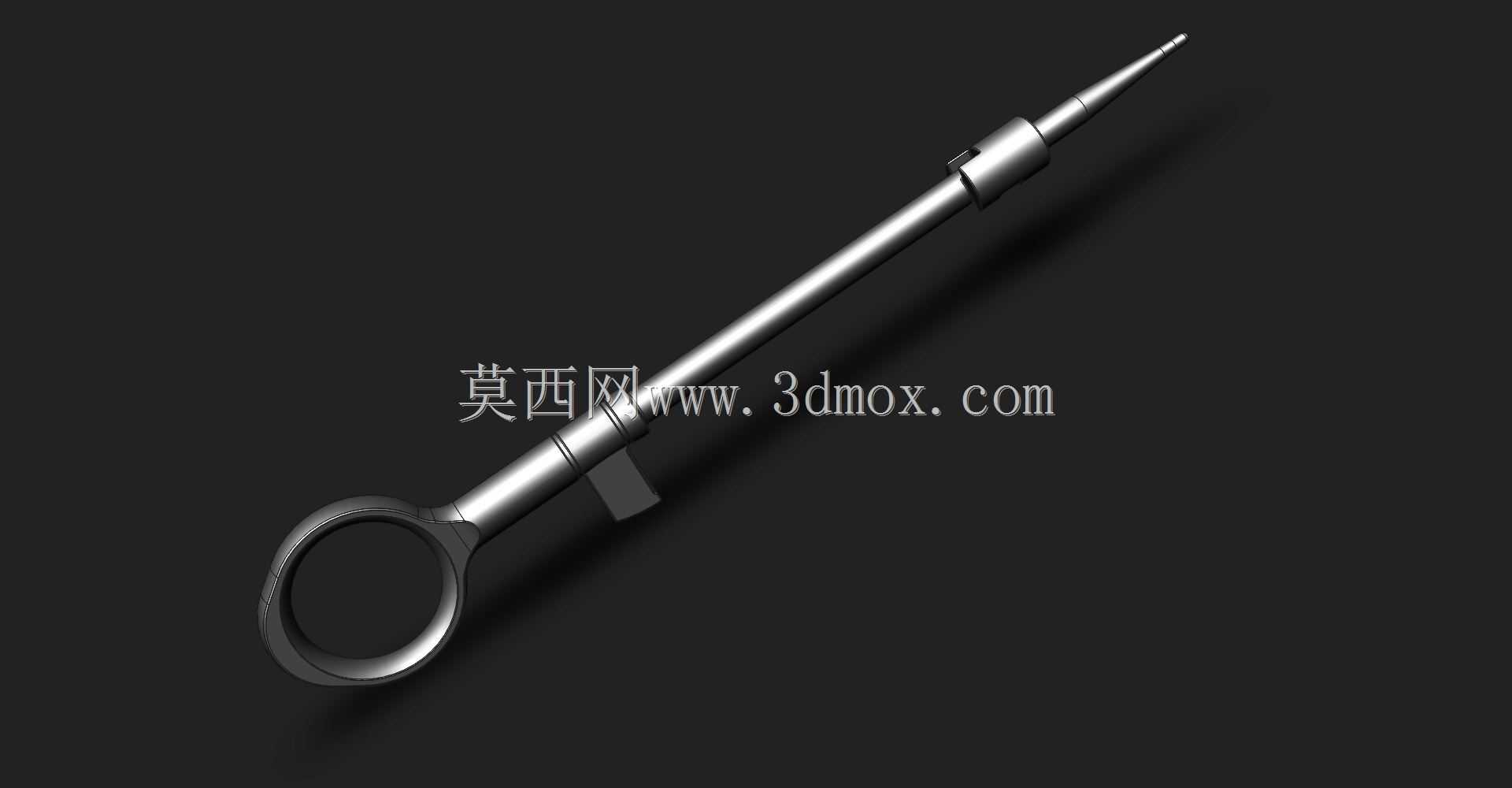

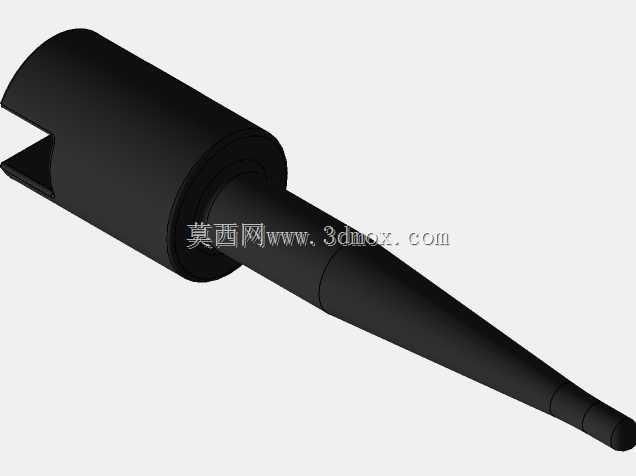

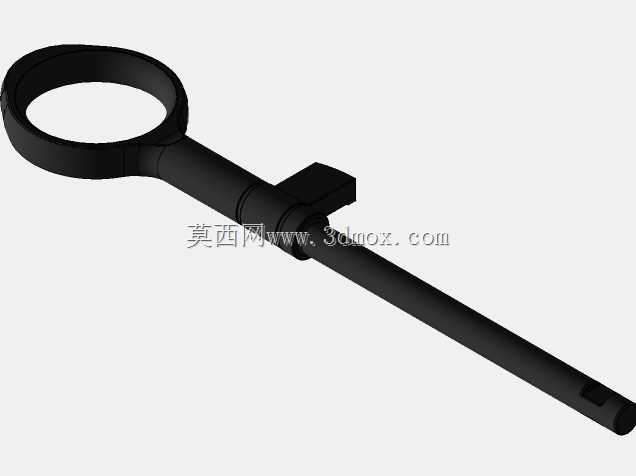

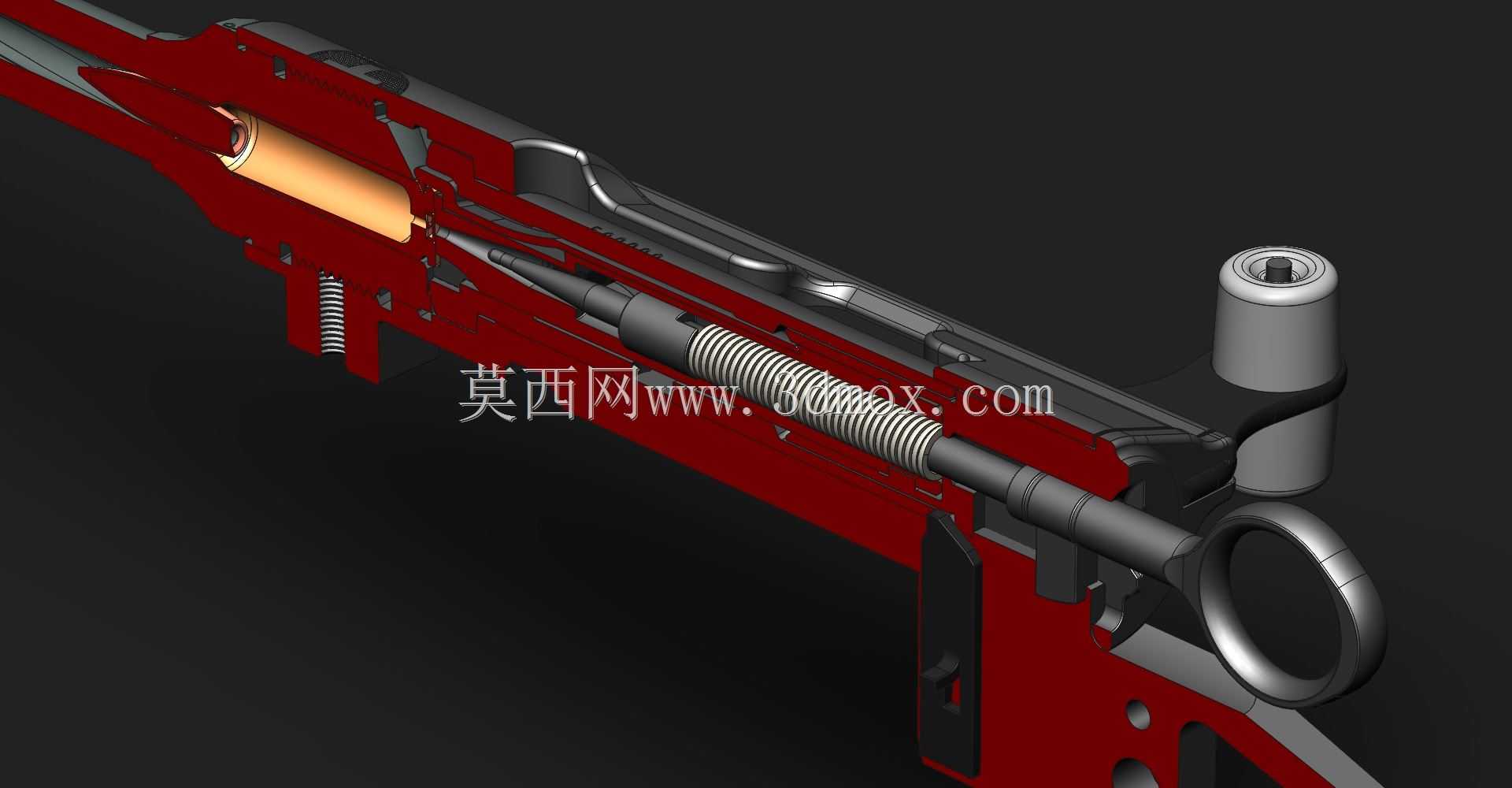

该零件为栓动步枪击发机构的核心做功部件，在整枪击发流程中承担击发能量传递、底火冲击起爆的核心作用，其结构可靠性直接决定枪械击发成功率、射击精度与使用安全性。从实际装配场景来看，该零件安装于枪机机体内部的轴向通孔内，尾部的环形挂台用于和击针簧、击针待击卡槽配合，待击状态下击针簧被压缩储蓄能量，扣动扳机后待击卡槽解除限位，击针在簧力推动下沿枪机内孔做轴向直线运动，前端尖部以规定动能冲击枪弹底火，完成起爆动作。设计过程中首先要严格控制轴向总长度与各段轴径的公差，前端击针尖部的伸出量需要严格匹配枪机弹底窝的深度，伸出量过大会击穿底火造成燃气后泄，伸出量不足则无法可靠击发底火造成哑火；中部的定位轴段与枪机内孔采用小间隙配合，保证击发动作顺畅无卡滞，同时避免径向晃动影响击针尖对正底火中心。零件中部的凸起卡位用于和枪机上的保险、待击指示结构配合，待击状态下该卡位会被阻铁扣合，同时联动待击提示结构向射手反馈枪械状态；尾部的环形结构一方面作为击针簧的定位座，保证击针簧压缩与释放过程中始终沿轴向施力，避免出现偏磨导致的簧力衰减或卡滞。从材料选型与结构强度设计角度，该零件需要承受高频次的冲击载荷，击针尖部需要具备足够的硬度与耐磨性，避免多次击发后出现尖部卷边、钝化，整体芯部又需要具备足够的韧性，避免击发过程中出现断裂失效。建模过程中需要重点验证各轴段的过渡圆角设计，避免应力集中导致的疲劳断裂，同时要严格控制零件的整体重量，重量过大会增大击发时的枪机振动，影响射击精度，重量过小则会导致击发动能不足，无法可靠起爆底火。在实际装配验证环节，需要模拟不同温度、不同污垢附着状态下的击发动作，保证零件在复杂使用环境下都能顺畅动作，不会因为热胀冷缩或者污垢堆积出现卡滞、迟发等安全隐患；同时要匹配同型号枪械的抽壳、抛壳机构动作行程，避免击针突出量异常与抽壳动作出现运动干涉。
