管道检测用内置PCB式探伤头结构

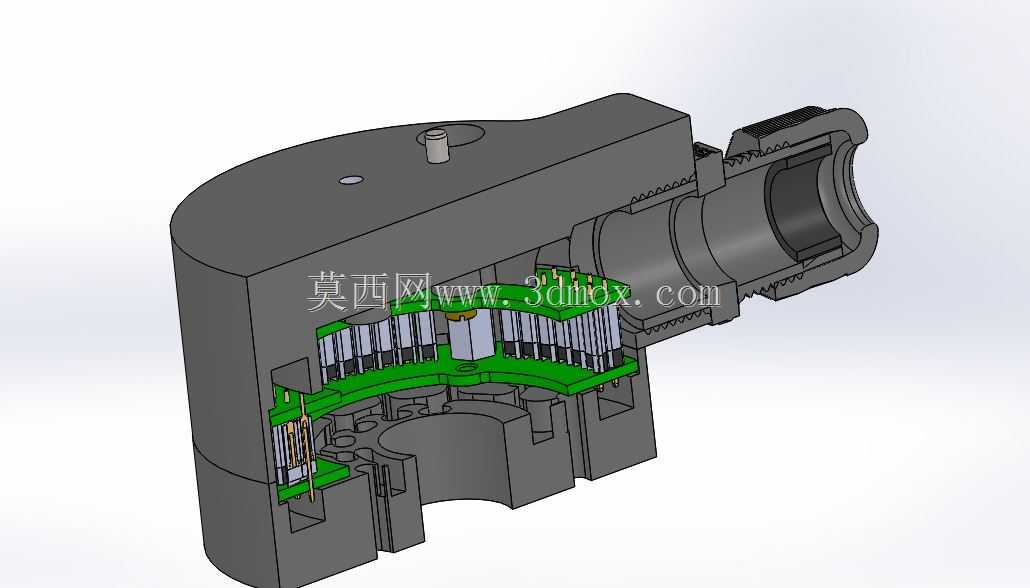

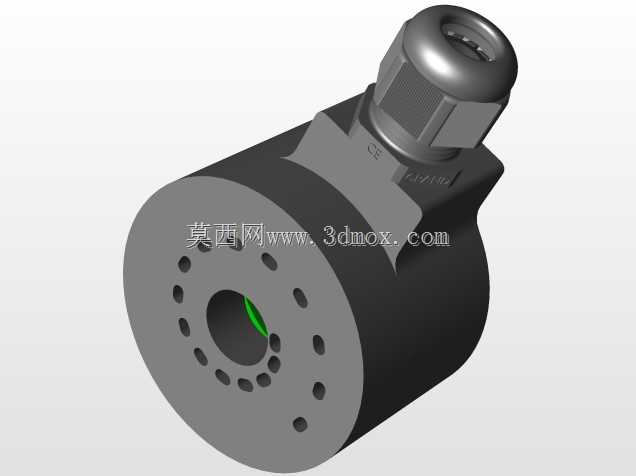

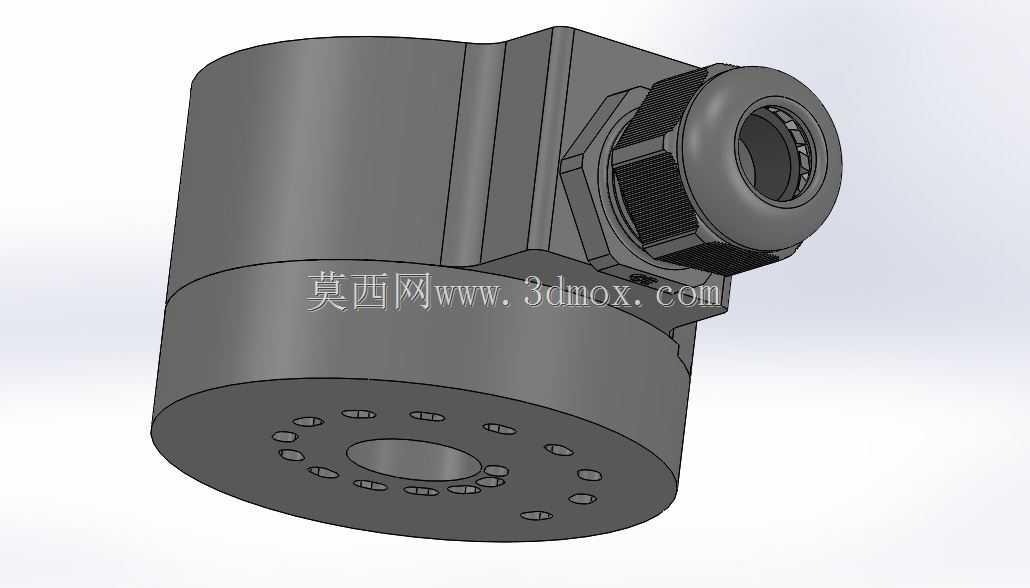

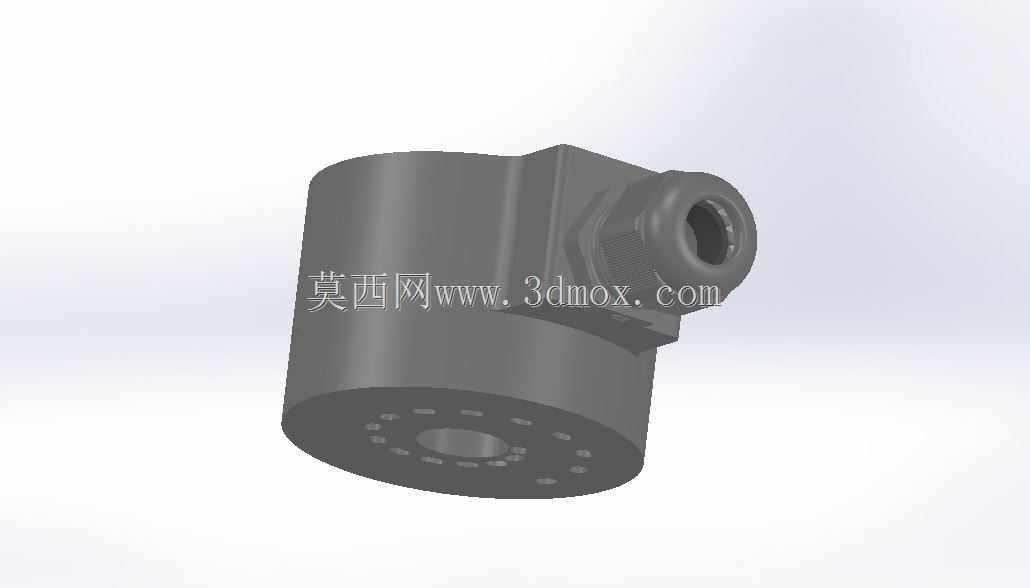

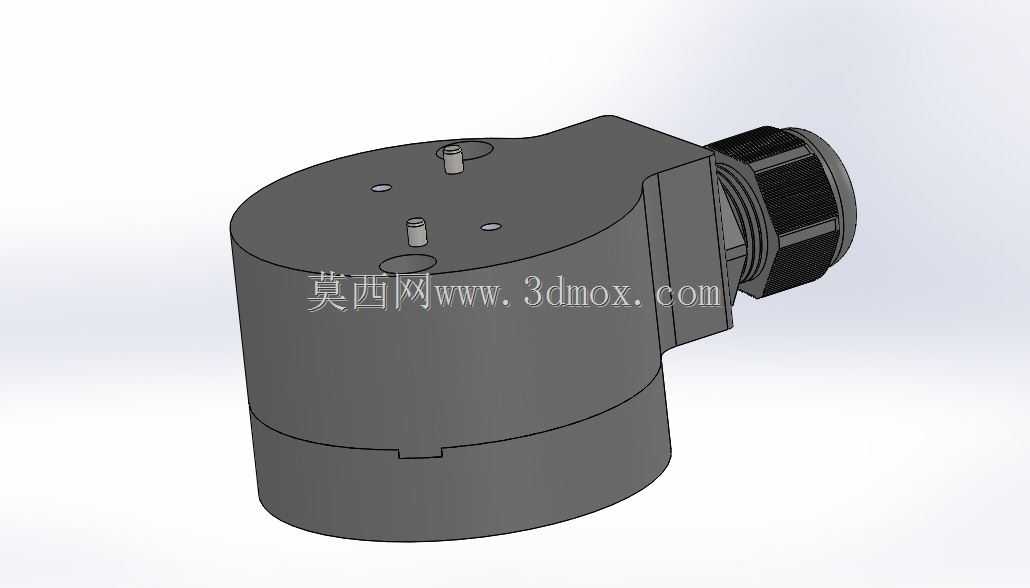

在工业无损检测场景中，这类探伤头主要适配在役金属管道、环形承压工件的裂纹、壁厚减薄、内部缺陷扫查作业，常搭载在爬行检测机器人或手持检测杆前端，深入管道内部完成周向全覆盖扫查，无需拆解工件即可完成内部损伤排查，广泛应用于石化管线运维、特种设备检测、油气输送管道定期校验场景。从结构设计来看，该模型呈现的是不含传感元件的外壳与PCB连接部分，主体采用半包围式抱合结构，一侧为圆弧型适配腔体，可卡合在对应管径的管道外壁或嵌套在爬行器的安装轴上，安装时无需额外定制转接法兰，腔体预留的定位销孔可直接与检测设备的驱动端对接，径向安装间隙控制在0.2mm以内，避免扫查过程中探头晃动带来的检测数据偏差。整体外壳采用分体式装配设计，上半部分为密封防护腔，内置的绿色PCB安装架做了分层隔槽设计，可对应排布多组检测传感元件的信号转接线路，架体上预留的穿线孔位做了倒角处理，避免装配时刮伤信号线缆，PCB与外壳之间预留2mm的灌封空间，后续可填充密封胶实现IP65级防护，适配井下、潮湿管线的检测作业环境。右侧的连接端做了防滑齿结构，可快速对接信号传输线缆的快插接头，齿形的咬合深度设计为1.5mm，插拔时无需额外锁扣即可保证连接稳固，避免检测过程中线缆脱落导致的信号中断。顶部预留的注油孔可在长期使用后注入润滑脂，减少内部活动部件的磨损，延长探头的连续作业时长。设计时充分考虑了现场作业的拆装需求，所有装配孔位均采用统一规格的内六角螺丝固定，现场维护时无需携带多规格工具即可完成传感元件的更换与线路检修，壳体的边角均做了R3圆角处理，避免在管道内部移动时磕碰管壁造成外壳损伤，同时减少移动过程中的卡顿阻力。内部的PCB连接架采用等距排布的隔槽设计，可根据不同检测需求灵活调整传感元件的排布密度，适配不同检测精度要求的作业场景，架体与外壳之间采用卡扣加螺丝的双重固定方式，即使在设备移动产生振动的工况下，也不会出现PCB移位导致的信号对接偏差。
