燃油泵端盖机械结构三维设计

燃油泵端盖作为燃油供给系统泵体的核心承压密封零件，直接决定泵腔的密封可靠性与内部组件的安装定位精度，在车用动力、小型通用动力、工程机械供油单元中都有广泛应用，其结构设计需要同时兼顾承压能力、装配精度、油路连通、减重控本等多重工程需求。从实际使用场景来看，该端盖安装在燃油泵壳体的轴向端部，一侧与泵壳腔体紧密贴合形成密封的燃油容腔，另一侧预留对应接口对接外部油路与安装固定位，工作过程中需要承受泵腔内部的燃油脉动压力，同时要为泵轴、叶轮、密封组件提供精准的定位基准，避免泵轴运转过程中出现偏磨、泄漏等故障。

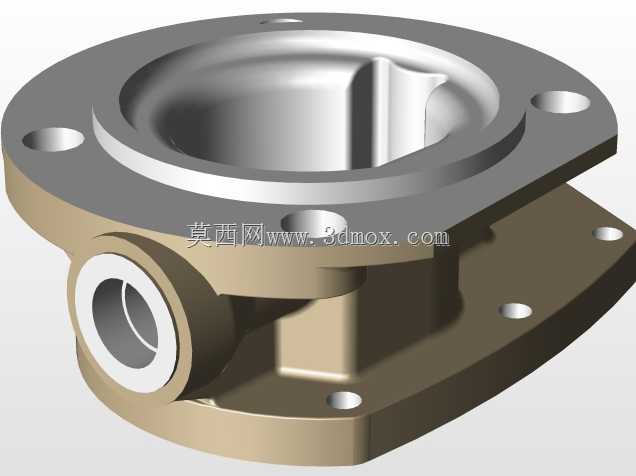

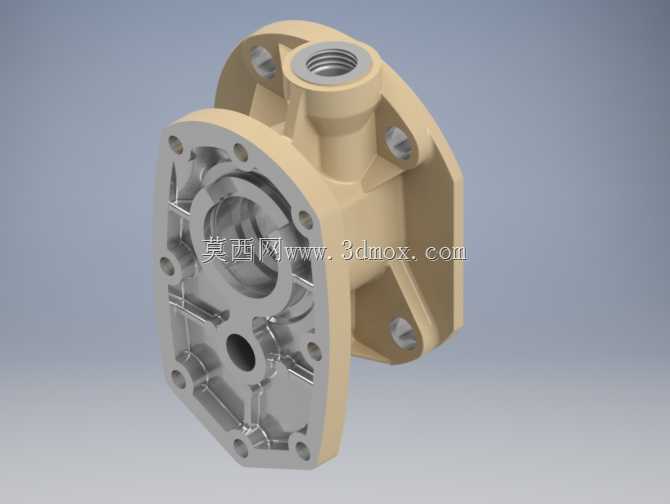

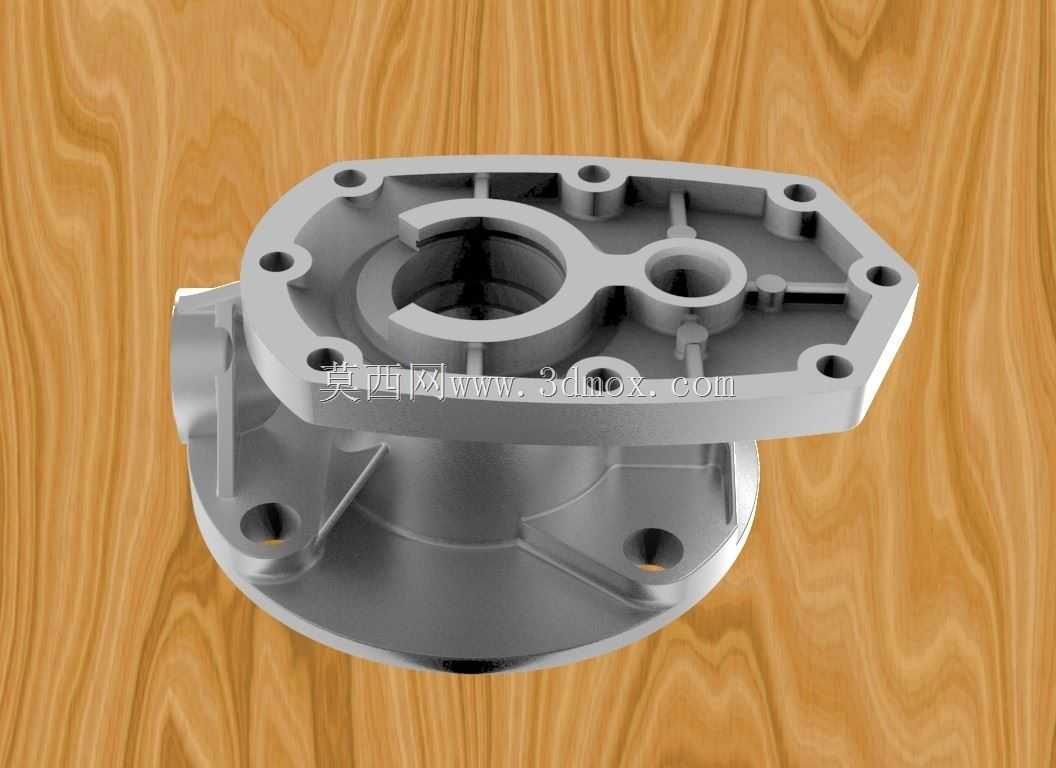

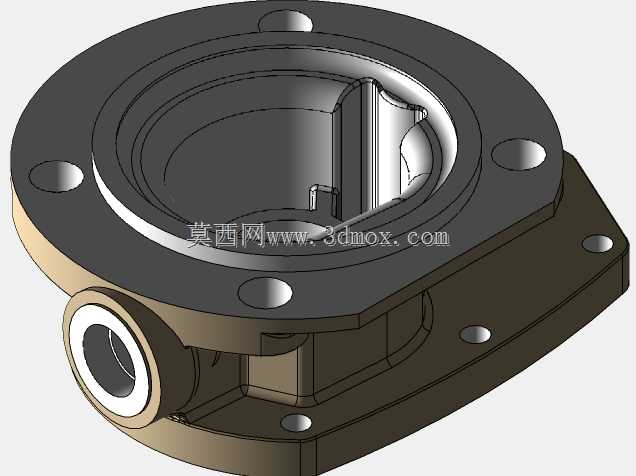

从结构设计思路来看，该端盖采用一体化铸造成型后机加工的工艺路线，主体为异形法兰式结构，区别于常规圆形泵盖，其轮廓根据泵体内部流道、安装点位的布局做了异形切边处理，在保证所有安装孔位、定位面结构强度的前提下，尽可能压缩非必要的实体结构，降低零件整体重量，同时减少铸造过程中的材料消耗与机加工余量。端盖的中心位置设置阶梯式通孔，作为泵轴的穿出通道，孔位内侧预留了密封件安装槽位，可适配骨架油封实现转轴部位的动密封，防止泵腔内燃油沿轴向外泄漏；中心孔周边分布的环形凸台与加强筋，一方面用于定位泵内部的叶轮座、轴承套等组件，保证转子组件的同轴度公差控制在合理范围内，另一方面通过放射状加强筋提升端盖整体的刚性，避免在螺栓锁紧压力、泵腔脉动压力作用下出现端面变形，导致密封面失效渗漏。

端盖的贴合端面采用精加工平面设计，平面度公差控制在0.02mm以内，装配时配合密封垫片即可实现与泵壳端面的静密封，端面上分布的多个螺栓通孔按照不等距圆周布局，既可以防止装配时出现角度错位，也能保证螺栓锁紧力均匀分布在整个密封端面上，避免局部压力不足导致的密封失效。侧面预留的侧向凸台接口为进油/回油通道接口，接口内部与泵腔流道直接连通，接口端面同样做了精加工处理，可对接油管接头实现外部油路的连通。从安装边界来看，该端盖的所有安装孔位坐标、中心轴孔尺寸、端面贴合高度都与对应型号燃油泵的壳体尺寸完全匹配，装配时无需额外修配即可直接对位安装，端盖外侧的凹陷结构既可以避让周边安装空间内的其他零部件，也能在不削弱结构强度的前提下进一步缩减零件体积，适配紧凑化的动力舱安装布局。在建模过程中，所有安装孔位的位置度、密封面的形位公差、加强筋的拔模角度都按照实际加工工艺要求做了对应设置，可直接用于后续的工程图导出、铸造工艺编制与机加工工序设计。
