小型SIP封装DPST中继簧片结构设计

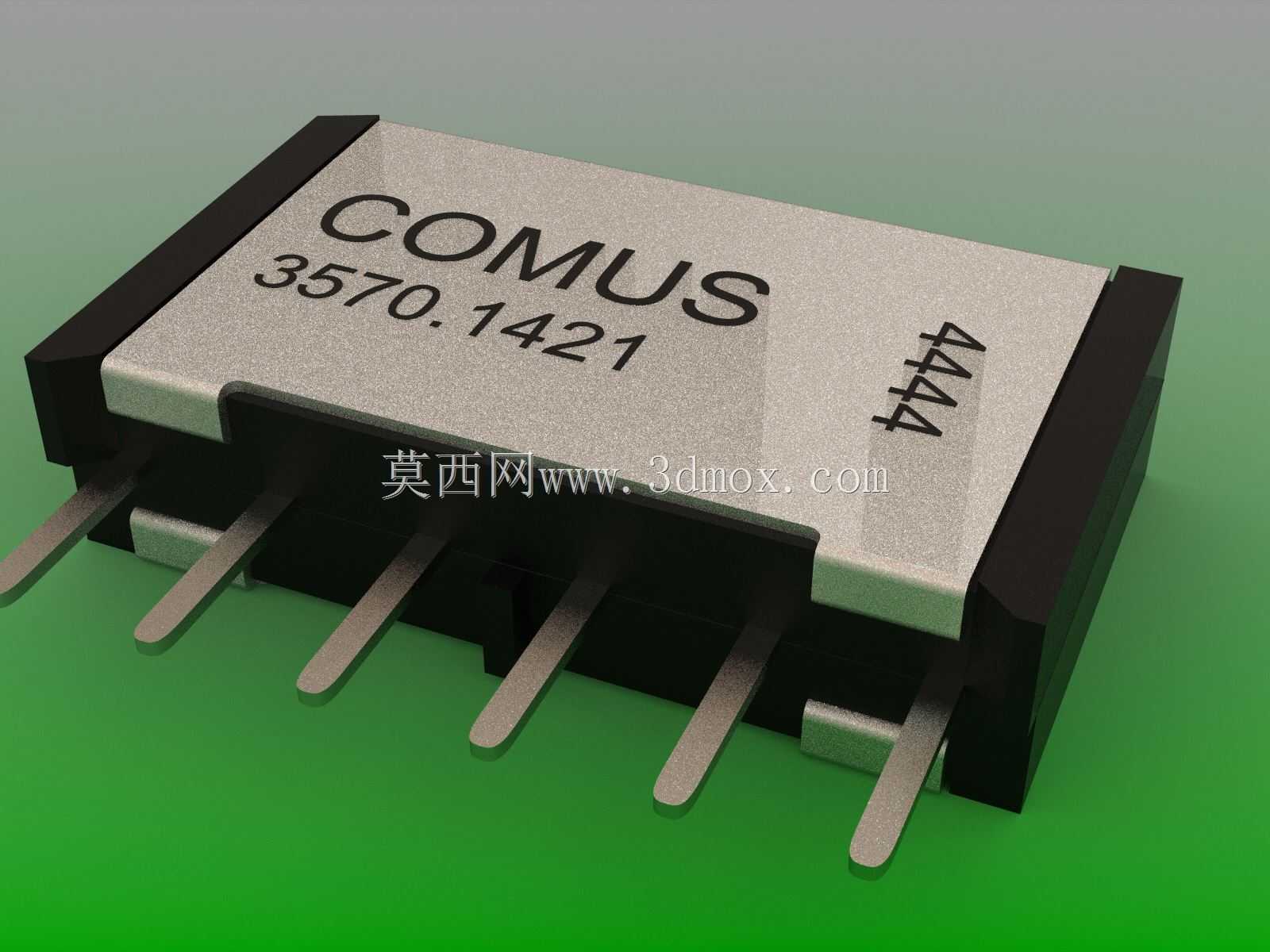

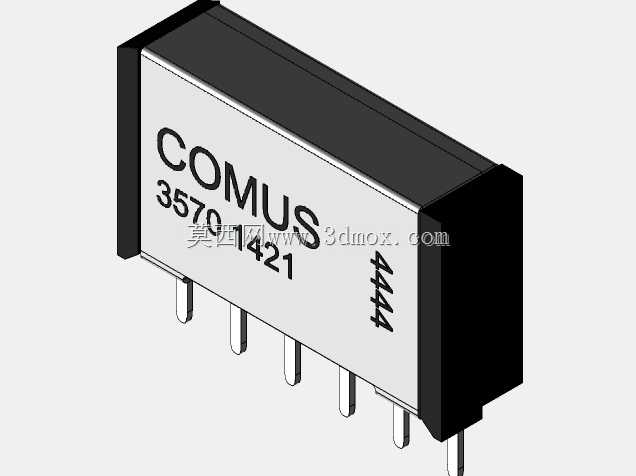

在工业控制回路、测试仪器仪表、通讯信号切换这类需要小信号通断控制的场景里，直插式封装的中继簧片继电器一直是板载控制单元的常用选型，这类器件不需要大电流负载能力，核心需求是触点接触可靠、封装体积紧凑、引脚排布适配常规PCB焊盘间距，能在有限的板卡空间内完成信号回路的切换动作。这款SIP封装的DPST中继簧片，采用双极单掷的触点结构，可同时控制两路独立信号回路的通断，相比单路簧片继电器能节省近一半的板上安装空间，适合高密度排布的信号采集板卡、程控切换模块使用。从结构设计来看，器件主体采用阻燃工程塑料作为外壳基座，金属引脚从基座侧部平行引出，引脚间距匹配标准2.54mm直插焊盘规格，安装时可直接插入PCB对应过孔完成波峰焊或手工焊接，不需要额外设计固定结构，外壳顶部的标识区域清晰标注触点参数与型号信息，方便生产装配时的目视核对，避免错料问题。设计过程中重点考量了簧片触点的接触压力与动作行程匹配，簧片采用高弹性合金材料冲压成型，触点位置镀覆低电阻贵金属镀层，降低长期通断过程中的接触电阻漂移，减少信号传输过程中的损耗与误触发概率；外壳与基座的配合采用卡扣加密封胶的结构，既能阻隔生产过程中的助焊剂蒸汽进入器件内部污染触点，也能提升器件在温湿度变化环境下的稳定性，避免凝露导致的触点短路问题。安装边界方面，器件本体的宽度、高度与引脚伸出长度都适配常规板卡的元件高度限制，引脚伸出长度满足波峰焊的吃锡深度要求，相邻引脚之间的绝缘间隙满足低压信号回路的耐压要求，不需要在PCB上额外设计开槽隔离结构，能直接套用标准直插元件的封装库完成布线，缩短硬件设计的周期。在实际选型应用中，这类簧片中继器件常被用在信号切换矩阵、测试夹具的信号通断控制、低功率负载的回路控制场景，相比电磁继电器拥有更快的响应速度与更长的机械寿命，相比固态继电器又拥有更低的导通电阻与更优的信号线性度，适合小功率、高频次动作的控制回路使用。建模过程中还原了外壳的倒角细节、引脚的折弯角度、顶部标识的刻印深度，装配时可直接用于板卡的虚拟装配干涉检查，验证元件与周边接插件、结构件的间隙是否满足装配要求，避免生产阶段出现元件干涉无法安装的问题。
