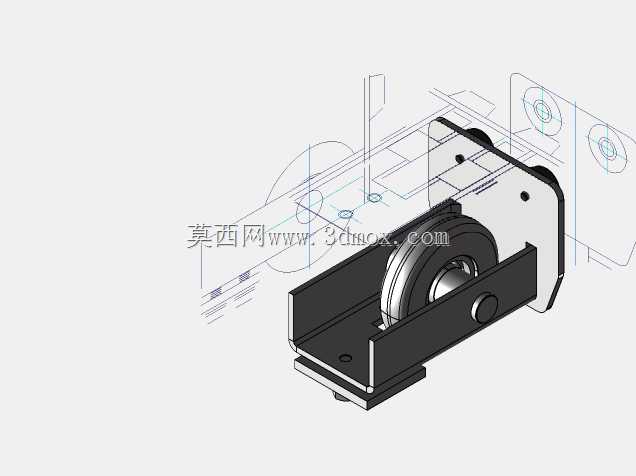

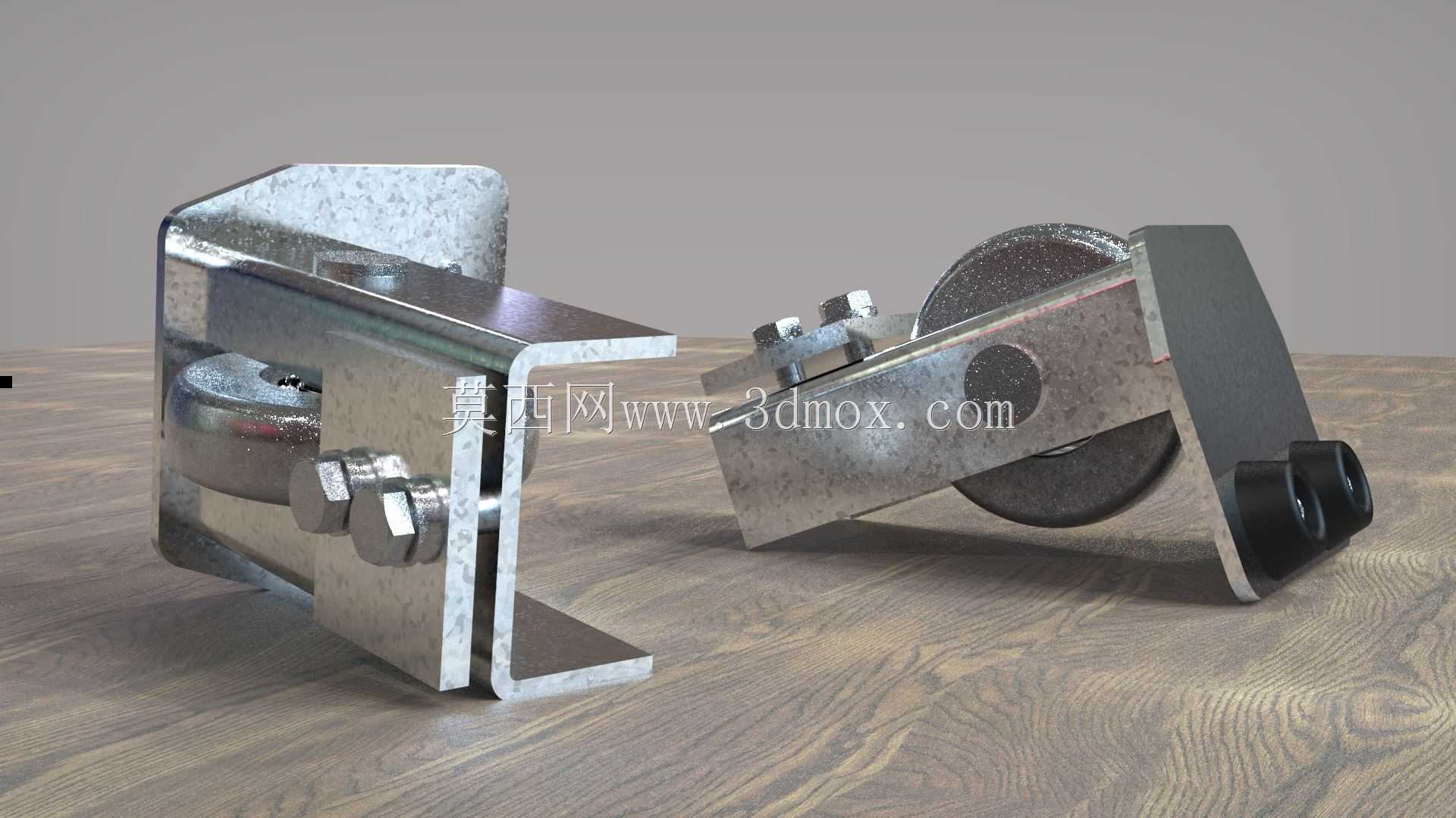

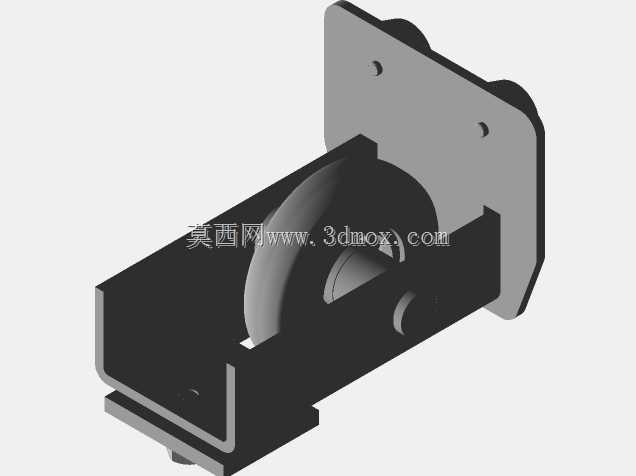

滑动门用CGS-347-P轨道端轮结构

这款轨道端轮主要适配平移滑动门的端部导向与承重场景，常见于工业厂区隔断门、商用重型推拉门、仓储区域防护滑动门的配套安装，在门体沿轨道往复运行的过程中，承担端部限位、垂直承重、横向导向的核心作用，避免门体运行过程中出现脱轨、偏移、运行卡滞的问题。从结构设计来看，整体采用折弯镀锌钢板作为安装基座，基座的折边角度完全匹配对应型号轨道的截面轮廓，安装时可直接卡入轨道端部的预设位置，不需要额外做复杂的基面适配加工，基座上预留的螺栓孔位可根据现场安装的实际间隙做微调，适配不同安装基面的公差偏差。轮体部分采用耐磨金属材质加工，轮面的弧度与轨道接触面完全贴合，运行过程中轮体与轨道为线接触状态，相比面接触结构能有效降低运行摩擦阻力，减少门体推拉过程中的作用力需求，即使是单扇重量较大的重型滑动门，也能保证推拉过程顺滑无卡顿。连接轮体与基座的销轴采用带防松结构的螺栓组件，螺栓预紧后可通过双螺母互锁防松，避免长期往复运行过程中紧固件松动导致轮体偏移，销轴与轮体之间预留了合理的转动间隙，既不会因为间隙过大导致轮体晃动，也不会因为间隙过小出现转动卡涩的问题。从安装边界来看，基座的整体轮廓尺寸适配对应规格的C型轨道内腔，安装完成后轮体突出基座的高度刚好与轨道的滚动面齐平，不会出现轮体突出过多导致门体抬升、或是突出量不足导致轮体无法接触轨道的问题，基座侧边的折边同时起到横向限位作用，当门体受到横向冲击力时，折边可抵靠在轨道侧壁，避免轮体承受过大的侧向力导致变形损坏。在实际选型应用中，这类端轮通常成对安装在滑动门的上下两端端部，下端轮承担主要的门体承重作用，上端轮承担导向与防倾覆作用，整套结构配合中间的承重吊轮，可保证大尺寸滑动门在全行程运行过程中保持稳定，不会出现门体晃动、运行异响的问题。设计过程中充分考虑了户外使用的耐候需求，所有金属部件均采用镀锌防锈处理，即使在潮湿、多粉尘的仓储或厂区环境下长期使用，也不会出现锈蚀卡滞的问题，紧固件采用标准件配置，后期维护更换时不需要定制特殊配件，直接采用同规格标准五金件即可完成替换，降低后期运维的成本与难度。轮体的转动阻力经过合理匹配，既保证空载时不会出现溜车问题，也能保证推拉时作用力处于合适区间，适配不同使用场景下的操作需求。
