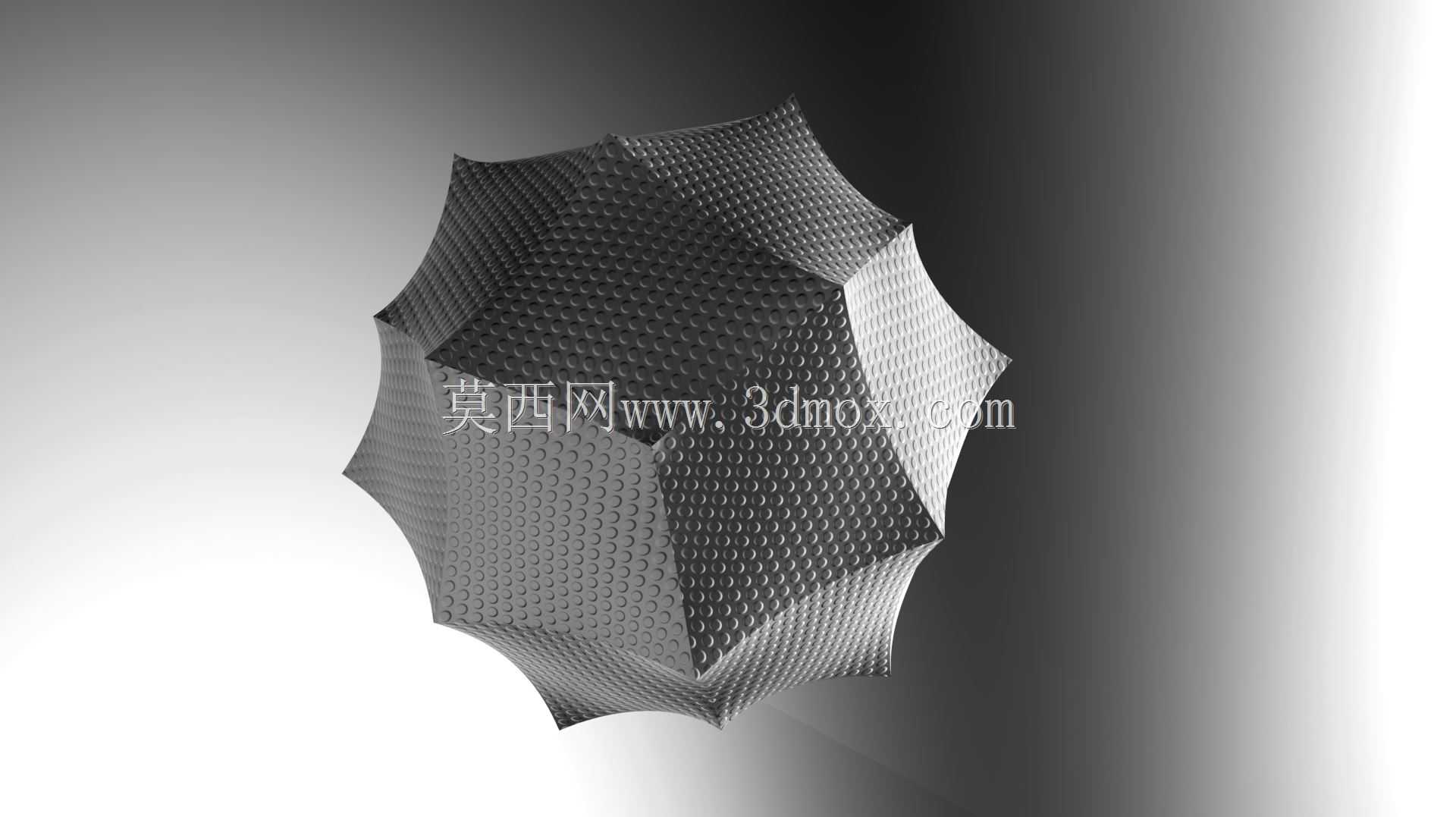

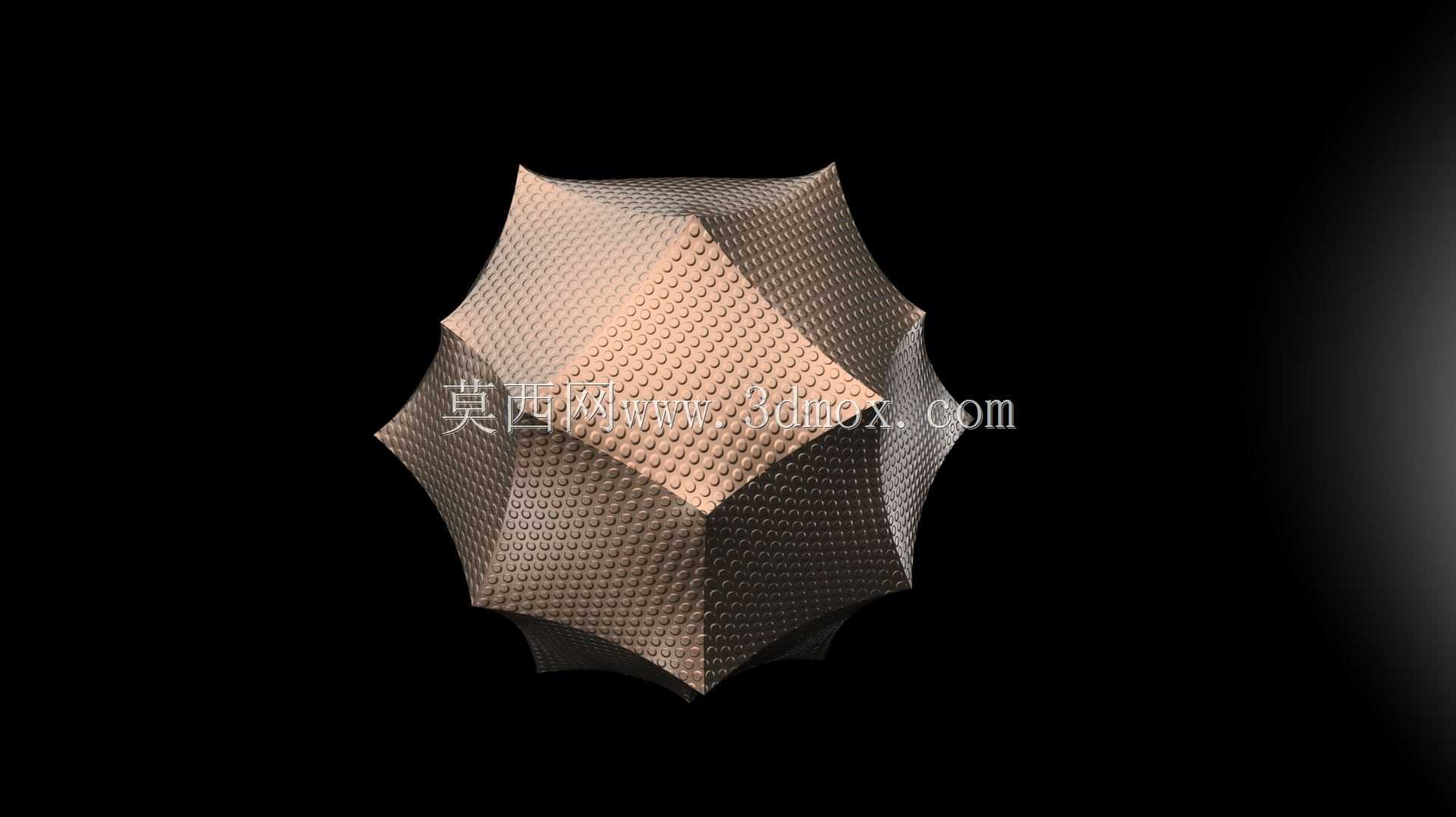

这类带细密凸点纹理的多面异形结构,常出现在工业产品外观装饰、文创装置造型、展示道具定制这类场景中,做结构设计时最先要敲定的是整体外轮廓的包络边界,避免后续安装时和周边结构产生干涉。从造型逻辑来看,它以多组对称折面为基础骨架,每个折面都做了均匀的点阵凸点处理,这种纹理不是单纯的装饰作用,实际装配后能弱化表面反光,在灯光照射下形成更有层次的漫反射效果,比光滑曲面更耐日常剐蹭,轻微的磕碰痕迹不会在表面过于显眼。
设计这类异形件时,要先确定核心对称基准,所有折面的交汇点都要落在基准轴线上,不然整体造型会出现歪扭,后续做纹理阵列时也会出现错位。凸点的排布要贴合每个折面的曲率变化,不能直接用平面阵列投影,不然靠近折边位置的凸点会出现拉伸变形,视觉上会有明显的瑕疵。实际加工时如果采用3D打印工艺,要注意每个折面的倾斜角度,避免出现大面积悬空需要额外添加支撑,支撑拆除后会破坏凸点纹理的完整性,增加后期打磨的工作量;如果采用注塑工艺,要提前核算每个面的脱模斜度,凸点的高度不能超过自身直径的三分之一,不然脱模时容易出现凸点拉断的问题。
从安装适配角度来说,这类结构件通常会在内部预留隐藏式安装位,外轮廓的最大尺寸要根据安装空间提前锁定,所有折边的圆角要做统一处理,避免锐边造成安装人员划伤。做结构校核时,要注意薄壁位置的厚度均匀性,折面交汇的位置不能出现壁厚突变,不然不管是注塑还是打印,都会出现缩痕或者应力集中的问题,长期使用容易在交汇棱线位置出现开裂。另外凸点的尺寸要做统一规范,相邻凸点的间距保持一致,不能在折边位置出现半颗凸点的情况,视觉上的规整度会直接影响最终成品的质感。这类异形结构在做装配验证时,要先做手件试装,确认外轮廓和周边配合件的间隙均匀,不会出现某一侧间隙过大或者顶死的情况,纹理面的朝向也要符合实际展示视角,保证最佳的视觉呈现效果。
- 全部评论(0)
- 模板大小 1.13 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 通用机械零部件
