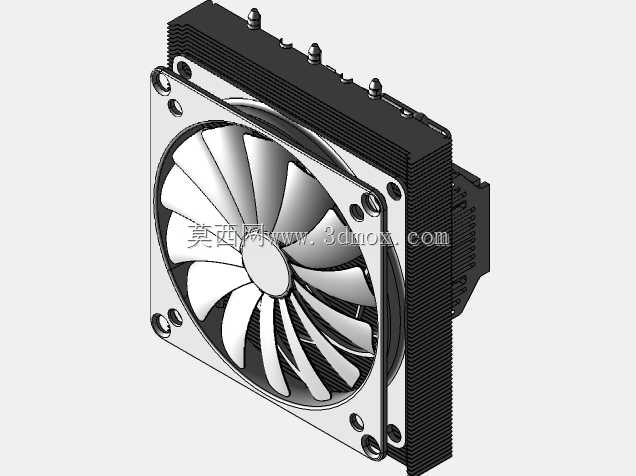

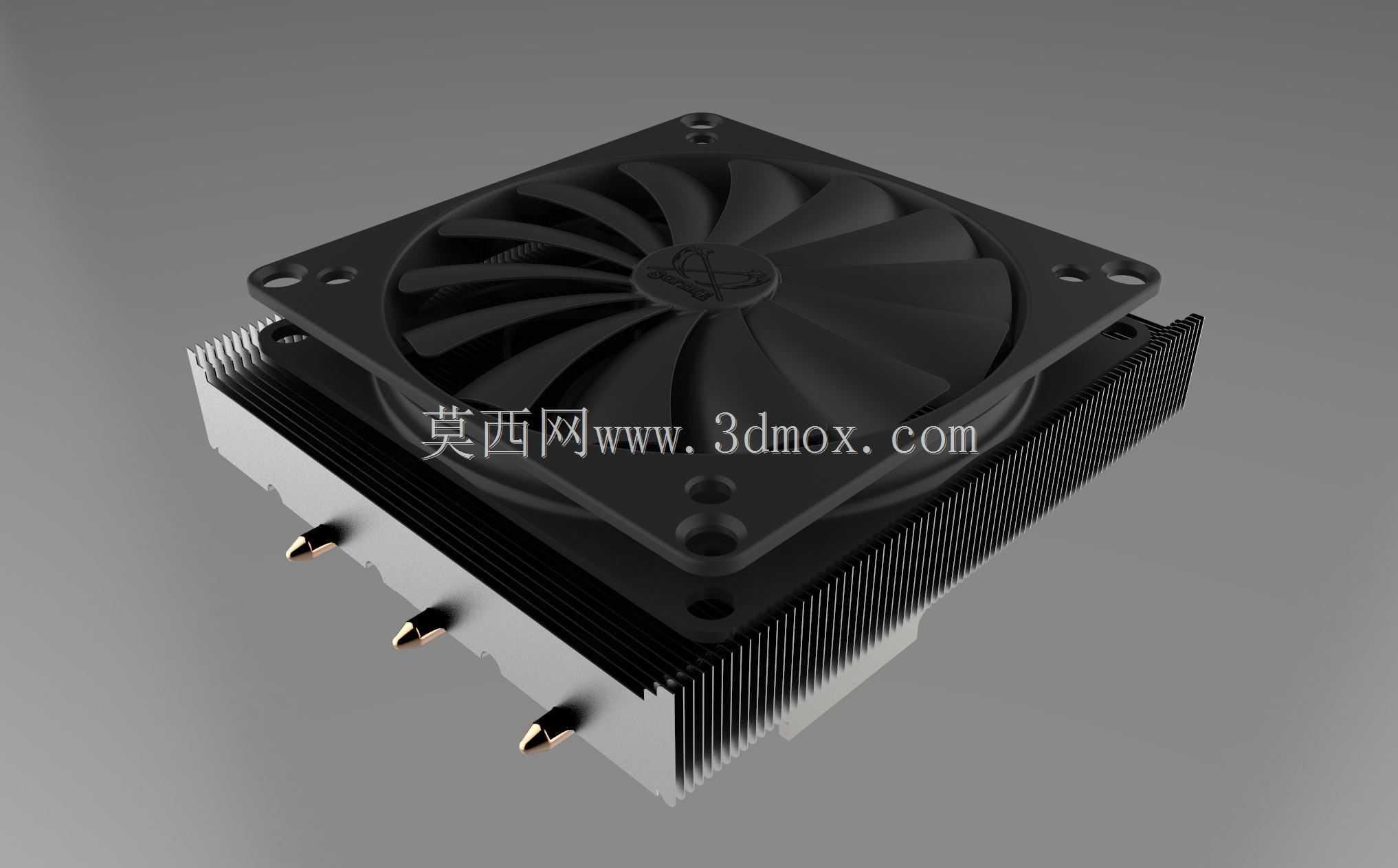

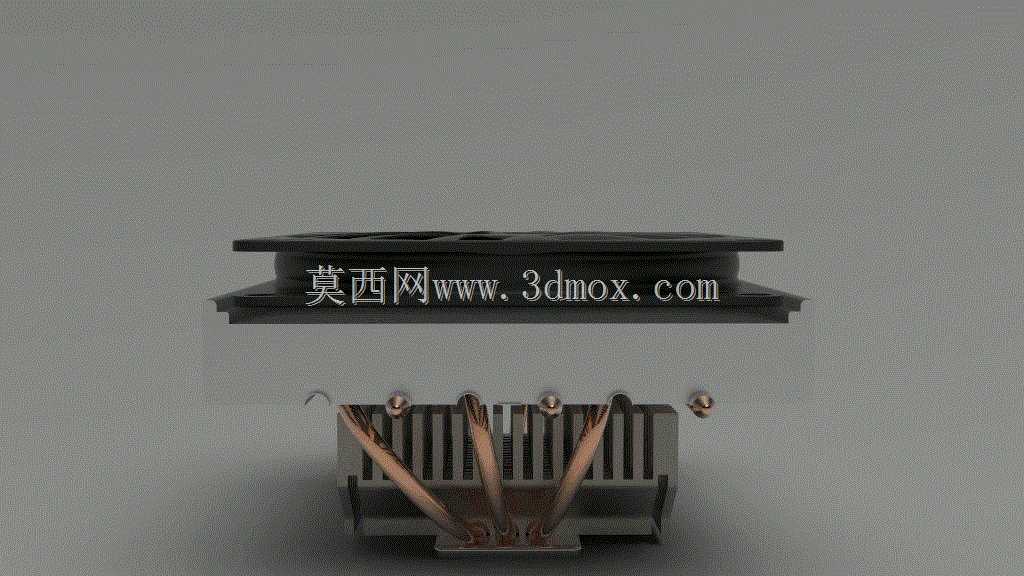

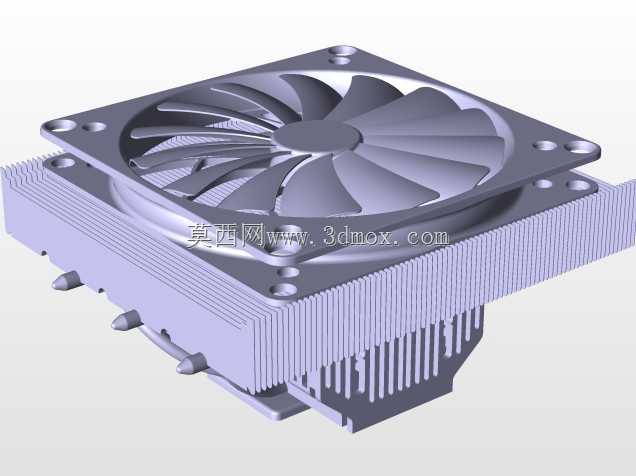

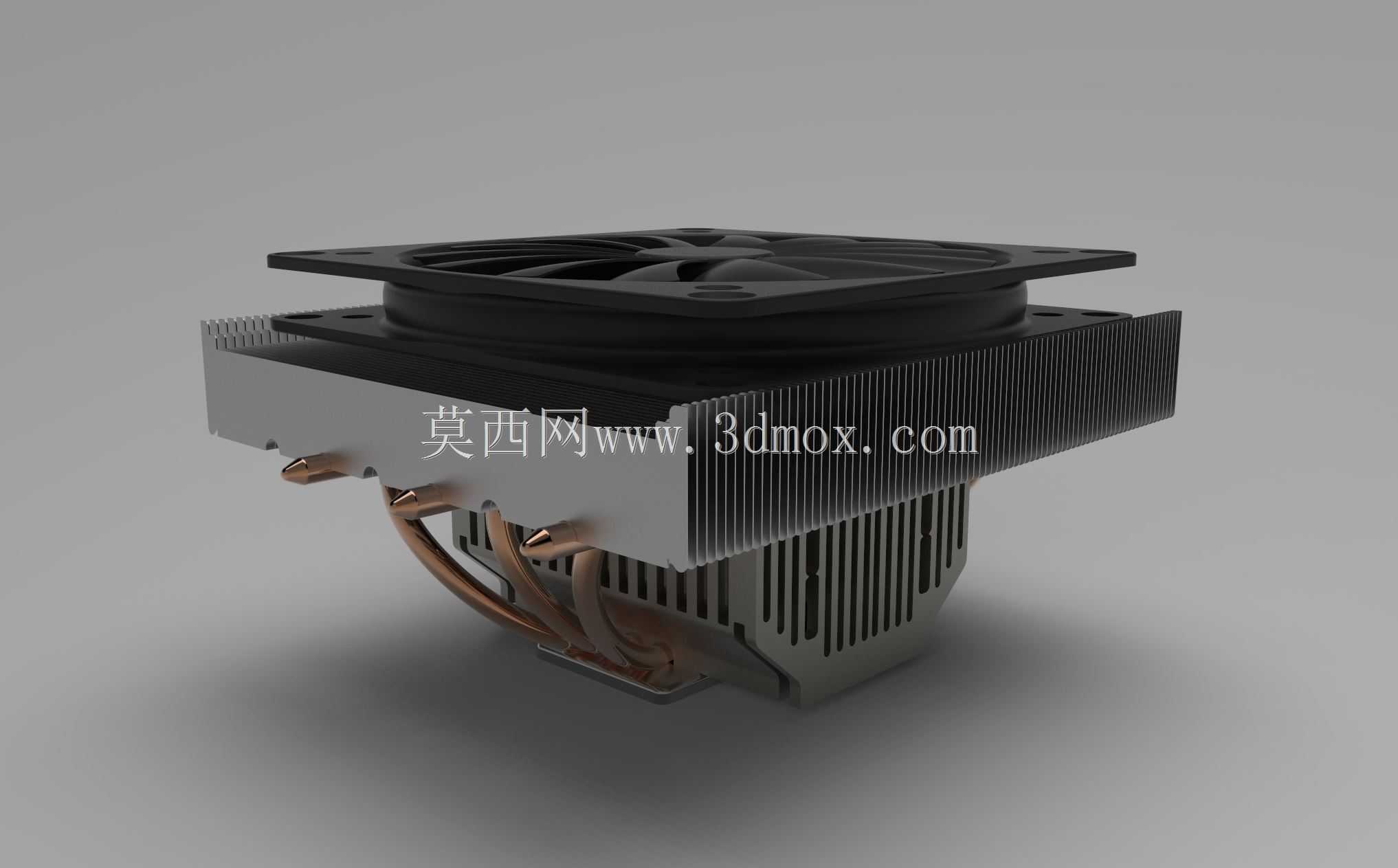

CPU塔式热管风冷散热器结构设计

这款塔式风冷散热模组主要面向台式计算机CPU散热场景，在常规桌面级办公、电竞游戏主机以及小型工作站的硬件配置中，这类散热结构是平衡散热效率、运行噪音与装机成本的主流选择，能够将CPU工作时产生的热量快速传导至空气流道中，避免核心因温度过高出现降频、运行不稳定甚至硬件损坏的问题。从结构设计逻辑来看，整个模组采用热管直触核心的布局思路，多根烧结式热管直接与CPU上盖接触，减少热传导路径上的热阻，热管内部的相变工质可以在极小的温差下快速将热量从底部传导至上方的鳍片组，相比传统铝挤式散热器，热传导效率提升十分明显。鳍片组采用穿fin工艺与热管结合，每一片鳍片都做了折边处理，既可以保证鳍片与热管的结合紧密度，避免长期使用后出现松动导致热阻上升，也能在气流穿过时形成稳定的紊流，提升空气与鳍片的热交换效率，鳍片之间的间距经过反复调校，既不会因为间距过小导致风阻过大、风扇负载升高噪音变大，也不会因为间距过大减少有效换热面积，影响整体散热能力。顶部的固定盖板除了起到规整鳍片、保护热管顶端的作用，还预留了风扇安装的定位孔位，可以根据实际散热需求加装单风扇或者双风扇，适配不同机箱的风道布局。底部的扣具安装区域做了通用化设计，能够适配当前主流的多平台CPU插槽，安装边界充分考虑了不同主板的内存插槽高度，鳍片组做了避让切角，不会遮挡高马甲内存的安装位，避免装机时出现硬件干涉的问题。整个模组的外形尺寸控制在常规塔式机箱的兼容范围内，宽度方向不会超出机箱侧板的安装间隙，高度方向适配绝大多数ATX、MATX机箱的CPU散热限高要求，不需要用户额外调整机箱结构就能完成安装。在实际运行过程中，风扇产生的轴向气流垂直穿过鳍片组，将鳍片上携带的热量顺着机箱风道排出机箱外部，热管的均温特性可以让整个鳍片组的温度分布更加均匀，不会出现局部热量堆积的情况，即使CPU长时间高负载运行，核心温度也能稳定控制在合理区间。
