戴尔0W5685铝制CPU处理器散热结构

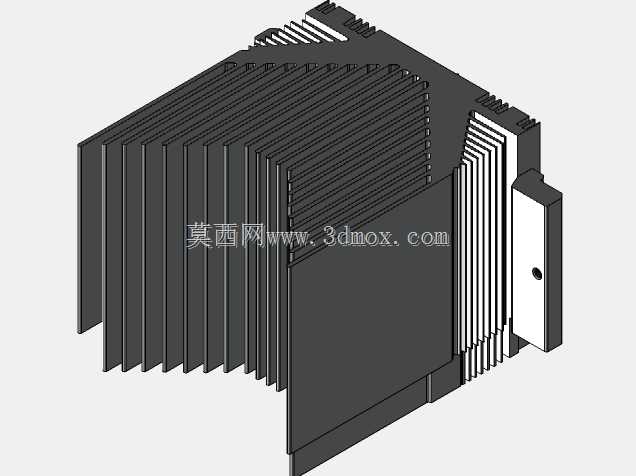

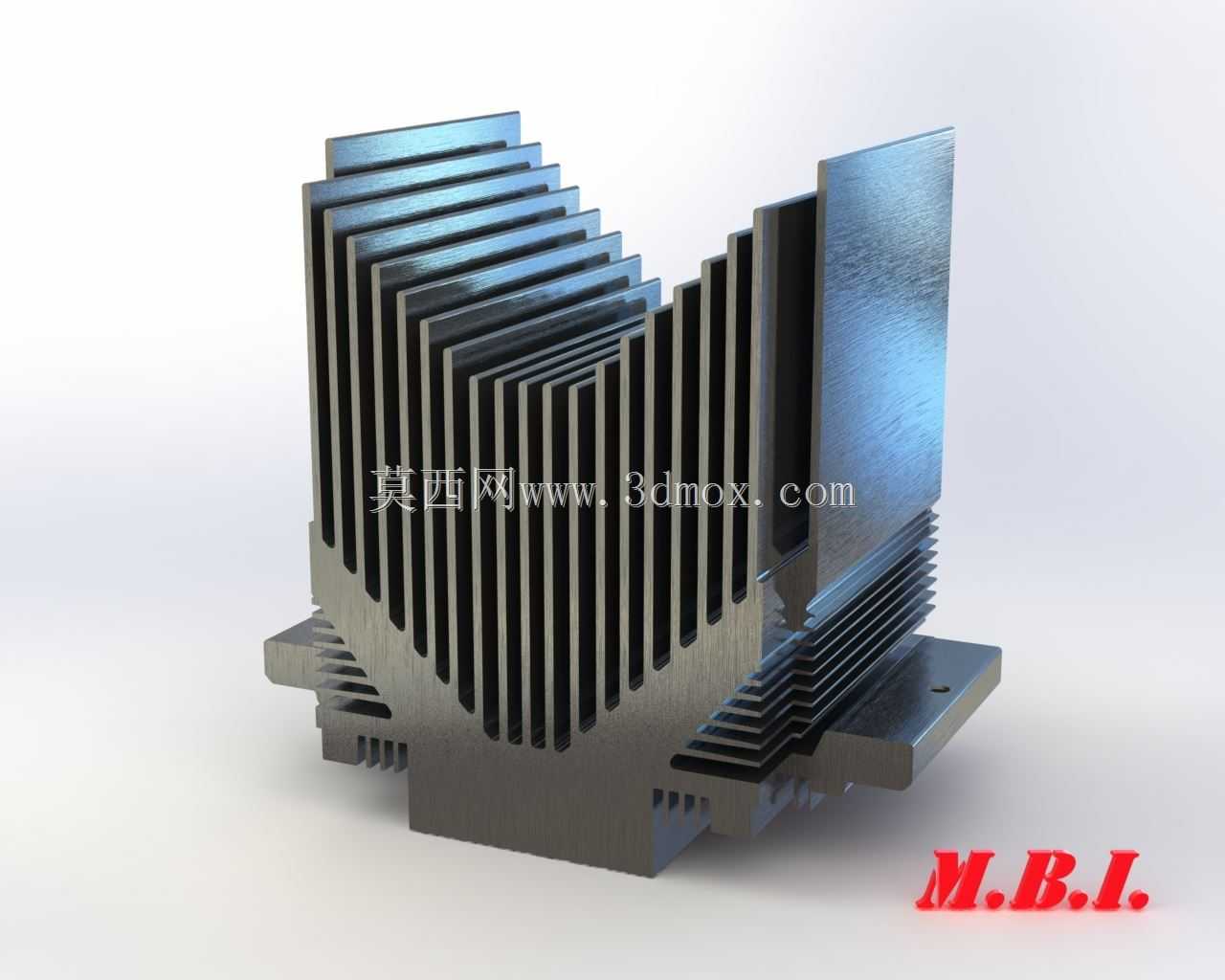

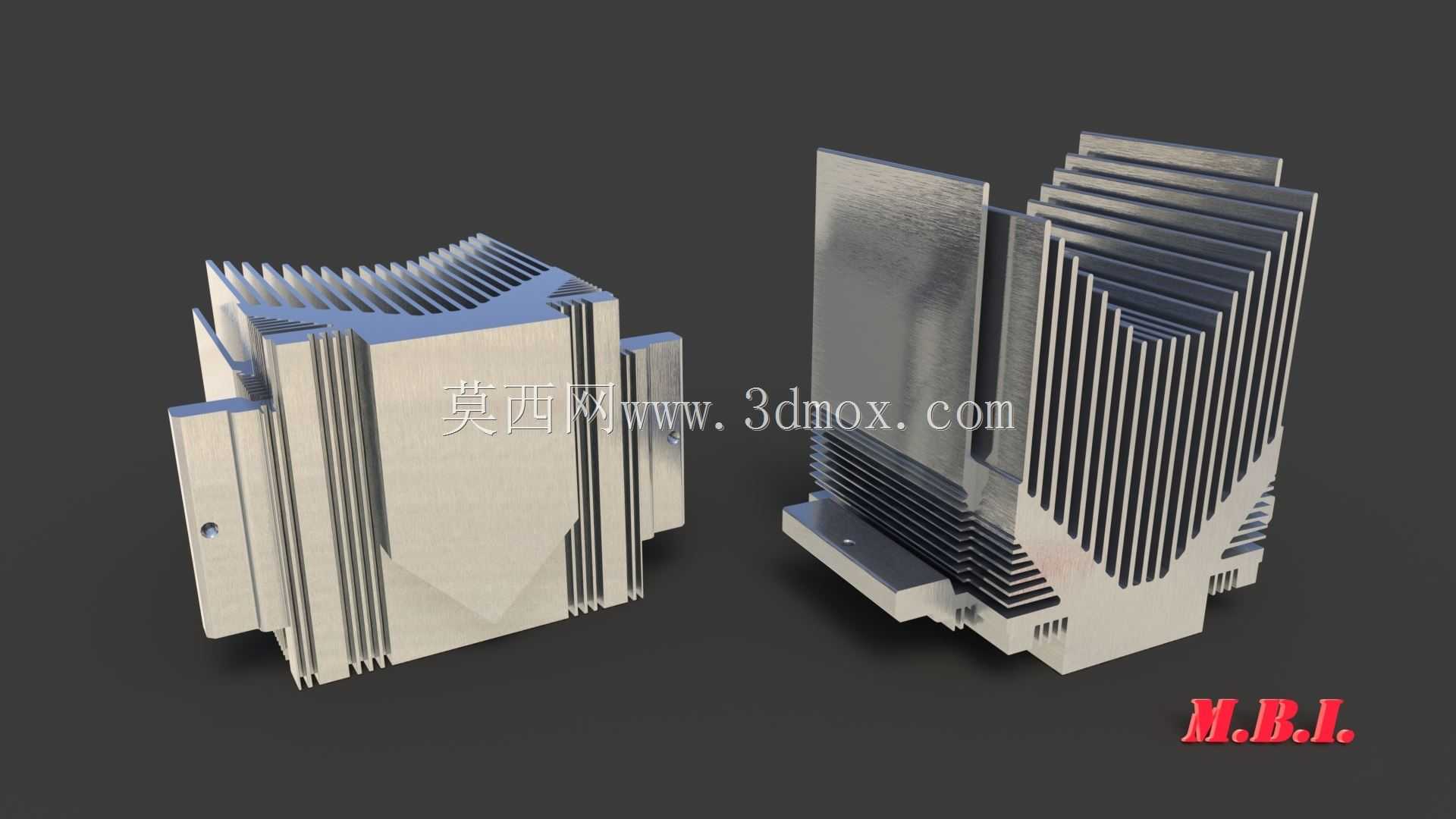

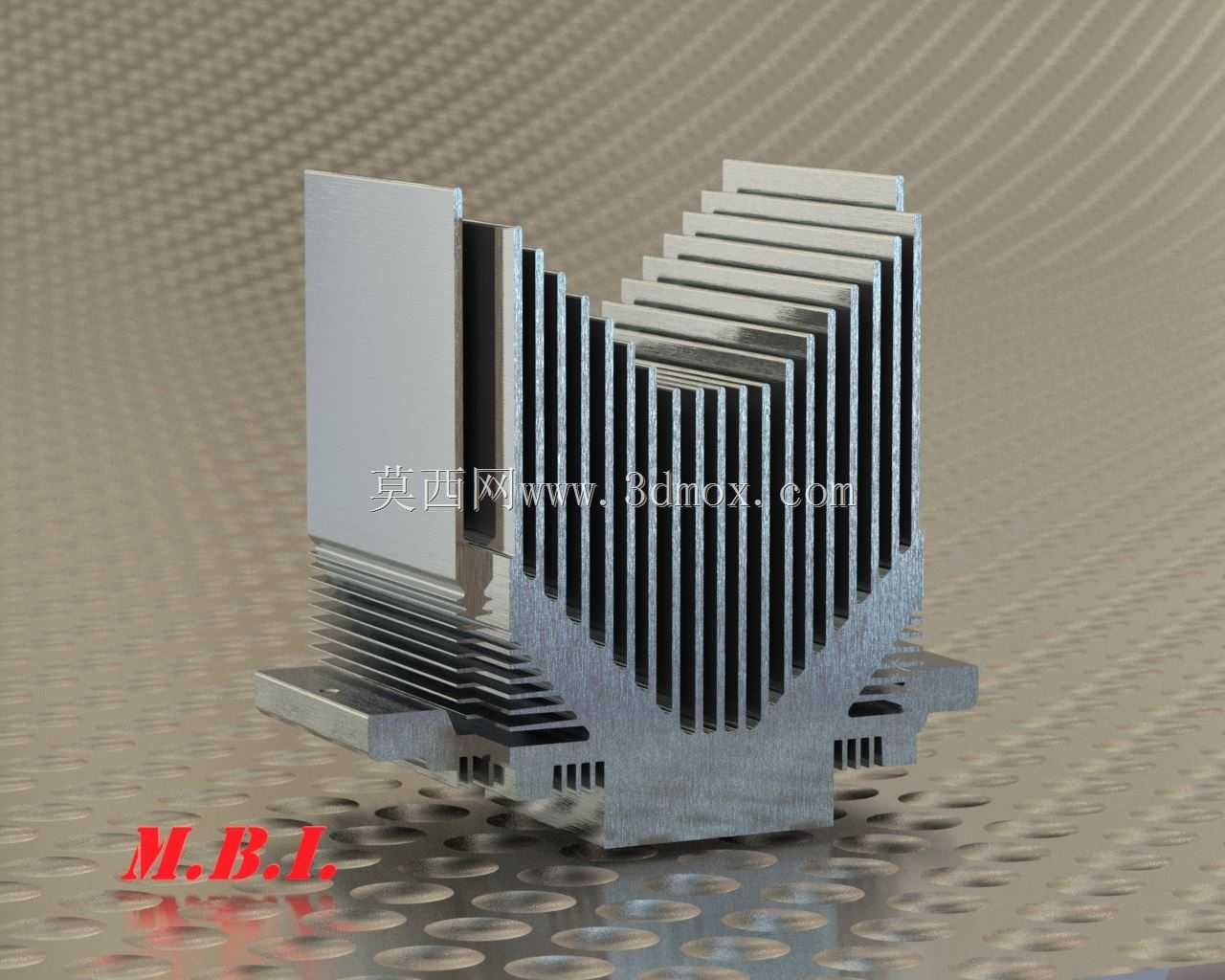

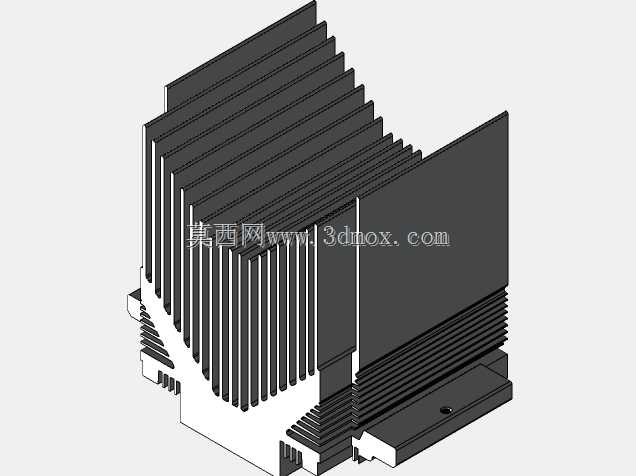

这款铝制处理器散热结构，主要适配台式计算机主板的CPU安装位，在日常办公主机、商用台式机、入门级工作站的散热场景中都能见到它的应用，核心作用是将处理器工作时产生的热量快速传导至鳍片区域，通过空气对流完成热交换，避免处理器因积热出现降频、运行不稳定甚至硬件损坏的问题。从结构设计来看，它采用一体挤压成型的铝制基材，底部是平整的接触平面，加工时严格控制平面度公差，保证和处理器顶盖的贴合紧密性，减少接触热阻，底部接触区域的尺寸完全匹配对应型号处理器的顶盖规格，不会出现覆盖不全或者超出安装边界干涉周边元件的问题。鳍片部分采用不等高错落排布的V型阵列设计，这种排布方式并非单纯的造型设计，而是经过热流仿真优化的结构：中间区域鳍片高度更高，对应处理器核心的发热集中区，增大有效散热面积的同时，引导气流顺着V型斜面分流，减少风阻，让自然对流或者低转速风扇带来的气流能穿过每一片鳍片间隙，带走热量。鳍片的厚度和间距经过匹配计算，既保证足够的储热、导热能力，也避免鳍片过密导致积灰堵塞风道，长期使用也能维持稳定的散热效率。底座两侧延伸出带安装孔的固定支脚，孔位间距完全匹配对应主板的CPU散热安装孔位，支脚的高度经过校准，安装后散热底座能均匀压在处理器顶盖上，不会出现一侧翘起导致的导热硅脂涂抹不均问题。整个结构没有多余的冗余设计，所有造型都服务于散热效率和安装适配性，铝材质的选用兼顾了导热性能和轻量化需求，不会给主板带来过大的负重压力，避免长期使用后主板出现变形的风险。在建模还原过程中，需要重点关注鳍片阵列的排布规律、底座与支脚的过渡圆角、安装孔的位置公差，这些细节直接影响模型后续用于结构验证、散热仿真时的准确性，尤其是鳍片之间的间隙尺寸，必须和实际产品一致，否则仿真得出的风阻、散热效率数据会出现明显偏差，无法为后续的散热方案优化提供可靠参考。
