彩色金属六角锁紧螺母工业设计

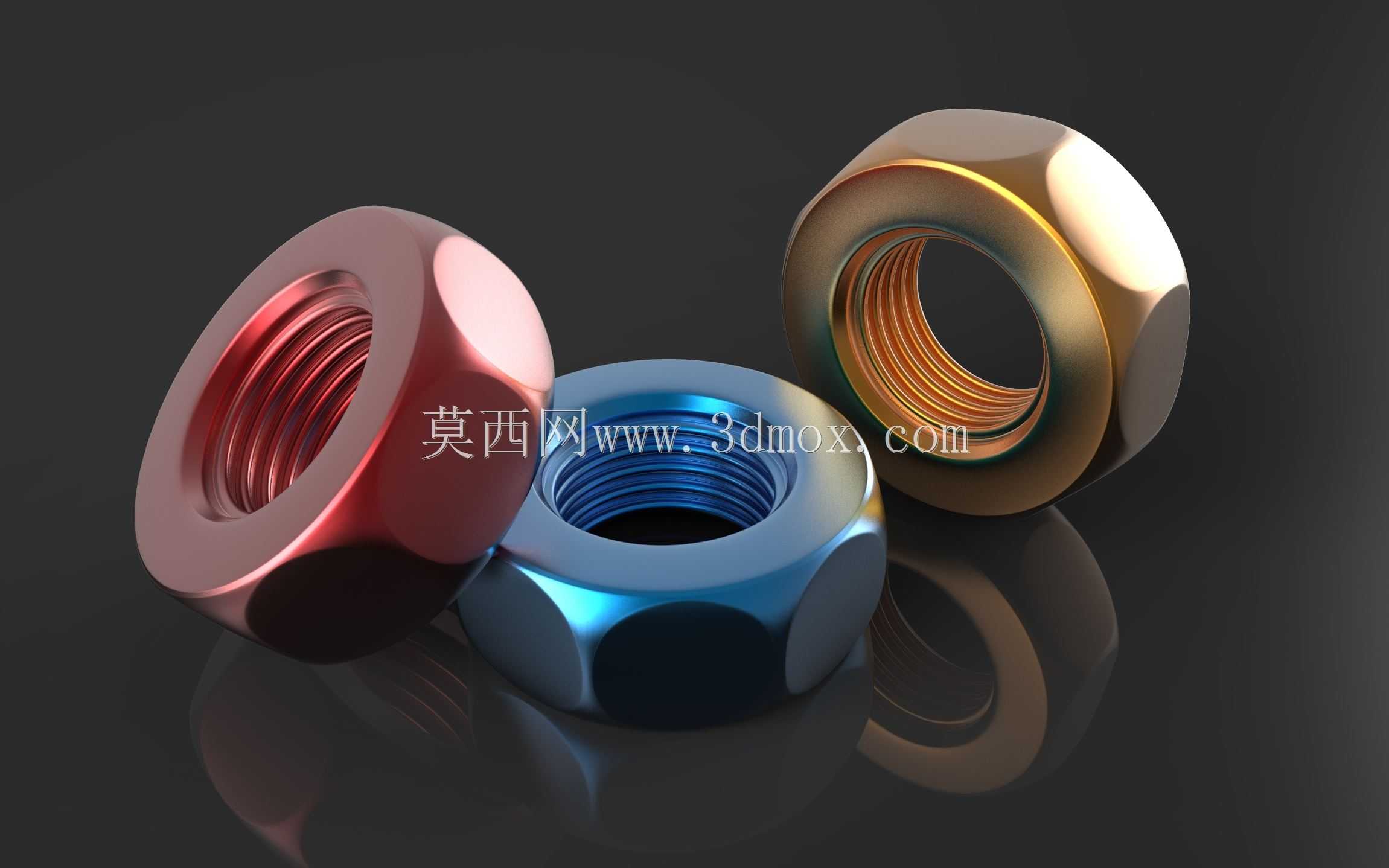

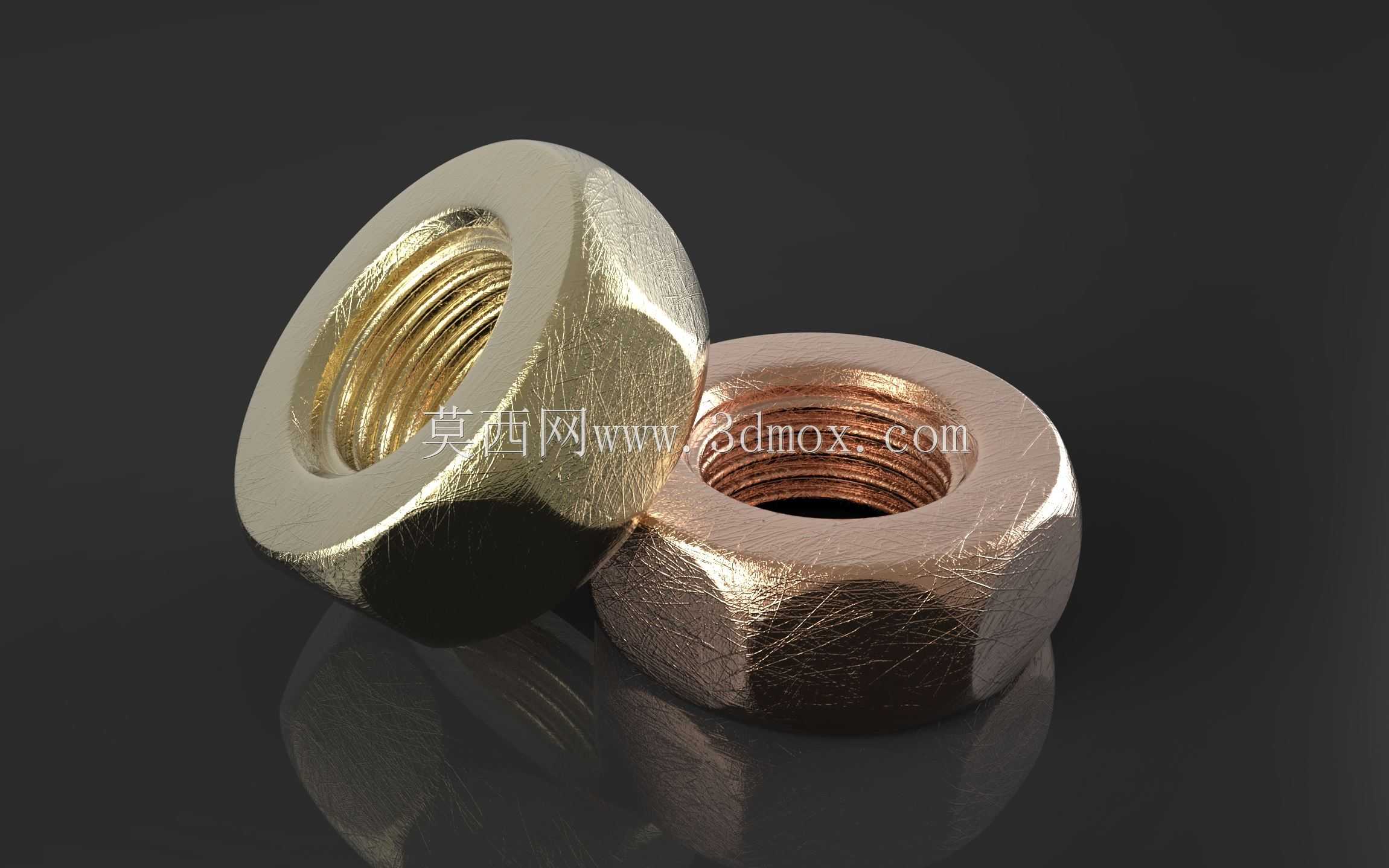

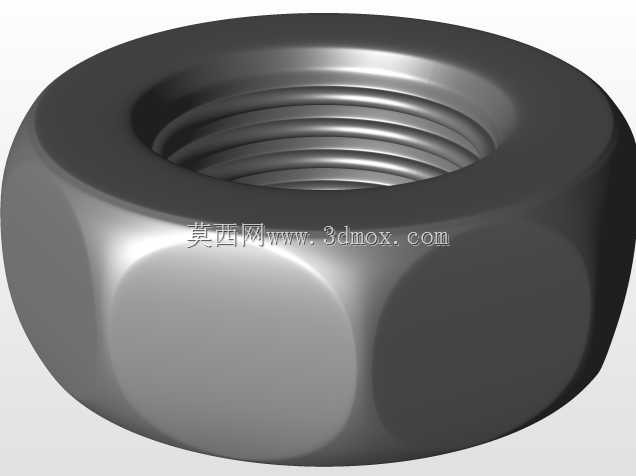

这类六角螺母是机械装配场景中应用最广泛的内螺纹紧固件之一，日常在非标自动化机架搭建、机床附件锁紧、汽车底盘部件连接、普通民用五金装配场景中都能见到它的身影，核心作用是和对应规格的外螺纹螺栓、螺柱配合，通过螺纹副的咬合摩擦力实现两个或多个零部件的压紧固定，防止设备运行过程中连接件受振动、交变载荷出现松脱移位。从设计逻辑来看，采用六角外形是经过长期工业验证的最优结构，六个受力面可以适配普通开口扳手、套筒、活动扳手等多种通用紧固工具，作业时扳手每次只需旋转60度即可切换受力面，哪怕是管路旁、设备内部这类操作空间狭窄的安装场景，也能顺利完成锁紧操作，相比四角螺母扳手转动角度更小、操作容错率更高，相比八角及以上多角螺母又能保证足够的受力面强度，不会因为棱边过薄出现拧圆滑棱的问题。模型还原了不同表面处理的螺母外观细节，红、蓝、金三种质感分别对应镀彩锌、镀蓝锌、镀铜三类常见的金属表面处理工艺，不同镀层除了外观差异，更核心的是适配不同的使用环境：镀彩锌层的盐雾耐受能力更强，适合户外设备、潮湿工况下的装配使用；镀蓝锌的表面粗糙度更低、外观更光洁，多用于电子设备、民用产品外露部位的装配；镀铜件的导电性能更优异，常应用在接地连接、电气导通的装配场景中。从安装边界来看，这类标准六角螺母的对边尺寸、厚度都遵循统一的公制螺纹标准，设计选型时只要匹配对应螺纹公称直径、螺距的外螺纹件即可，安装时需要预留的扳手操作空间通常为螺母对边尺寸加上1.5倍的扳手厚度，避免出现装配干涉；螺纹部分的咬合长度需要满足至少5倍螺距的要求，才能保证足够的锁紧强度，避免螺纹滑牙失效。模型还原了螺母端面的倒角结构、内螺纹的牙型细节，以及六角棱边的轻微圆角过渡，这些细节都是实际量产零件的必备结构：端面倒角可以让螺母顺利旋入外螺纹件，避免安装时螺纹错牙刮伤；棱边圆角可以去除冲压、锻压成型后的毛刺，避免装配时划伤操作人员，同时也能减少应力集中，提升螺母的整体抗疲劳强度，在承受交变冲击载荷时不容易从棱边位置出现开裂。在实际设备装配中，这类螺母还可以搭配平垫、弹垫、防松垫片组合使用，平垫可以分散螺母对被连接件的压紧应力，避免软质被连接件表面被压伤；弹垫可以在螺母拧紧后提供持续的张紧力，抵消振动带来的螺纹间隙，进一步提升防松性能，这些配套使用的选型逻辑，也是结构设计人员在做装配设计时需要同步考量的内容。
