滑动门轨道导向端轮结构设计

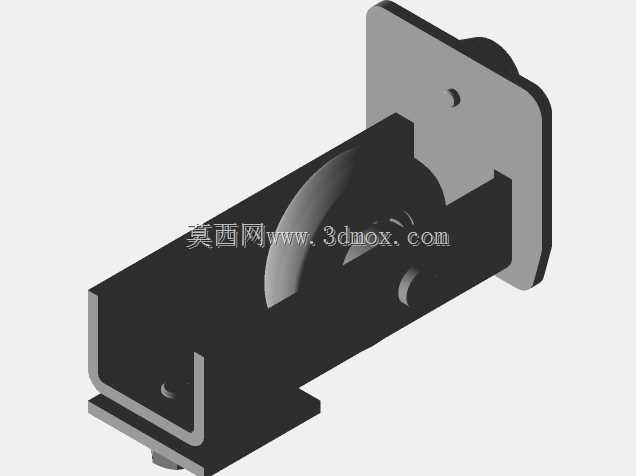

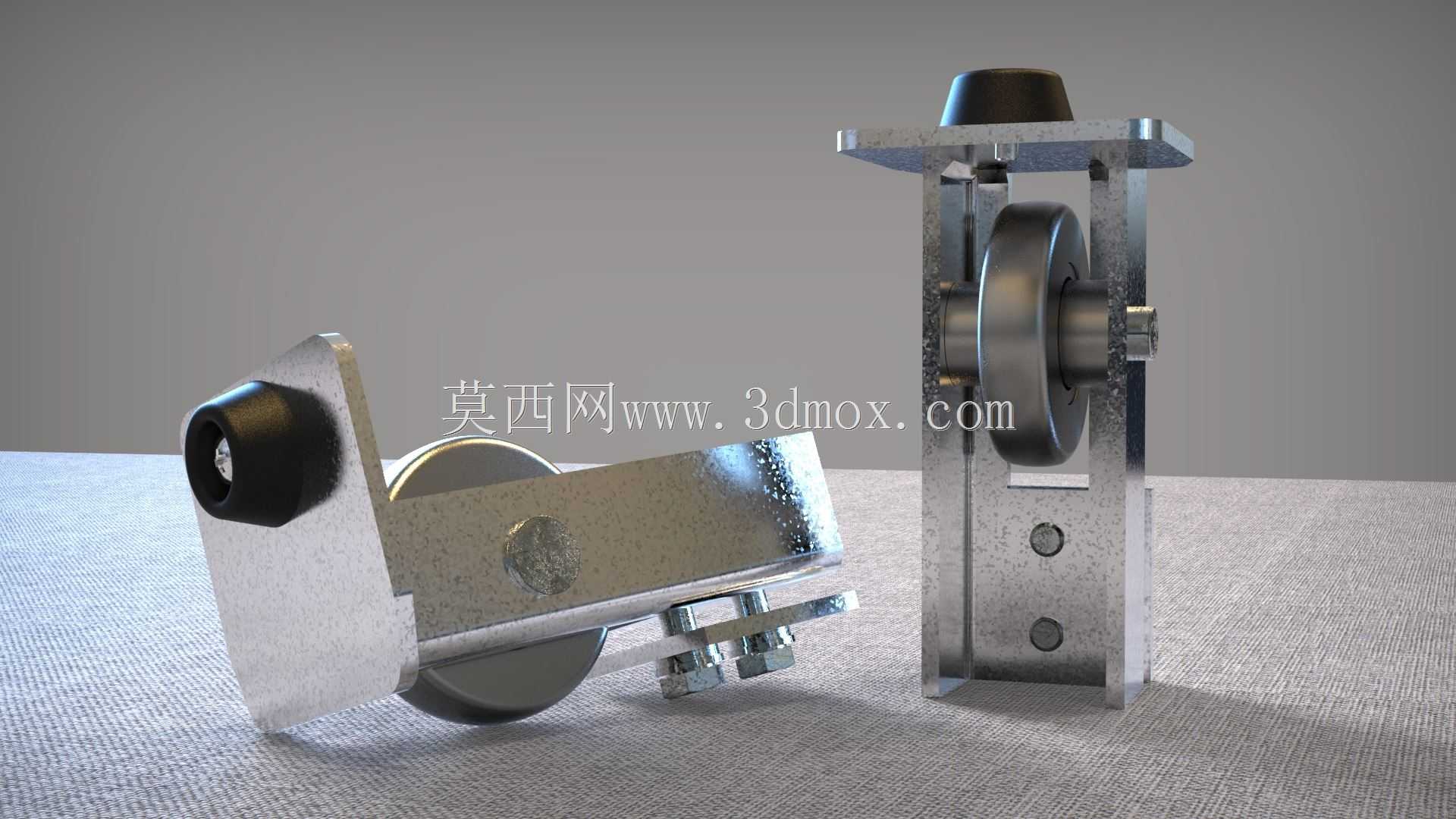

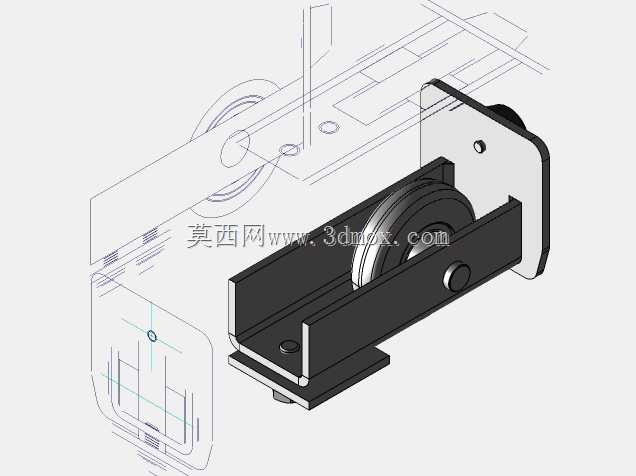

这款端轮主要适配滑动门的轨道导向场景，常见于商用平移门、工业隔断滑动门、重型推拉柜门的走行导向部位，核心作用是承担滑动门沿轨道运行时的竖向承载与横向限位，避免门体运行过程中出现偏移、卡滞、脱轨等问题。从结构设计来看，整体采用支架与滚轮分体装配的形式，金属支架采用折弯成型的钢板结构，安装面预留两个固定孔位，可直接通过螺栓与门体端部的安装位锁紧固定，安装孔的孔距与孔径匹配常规滑动门的安装尺寸，不需要额外对门体进行扩孔或焊接改造，适配性较强。滚轮部分采用金属轮芯搭配耐磨接触层的设计，轮面做了圆弧过渡处理，能够与C型轨道的内弧面充分贴合，运行过程中接触应力分布均匀，不会出现局部应力集中导致的轨道磨损加剧问题，轮体通过销轴与支架连接，销轴两端采用防松螺母锁紧，长期往复运行也不会出现销轴窜动的情况。支架顶部设置的黑色缓冲止挡件，能够在门体运行到行程端部时起到缓冲限位作用，避免金属支架直接与轨道端部的限位块发生刚性碰撞，降低运行过程中的冲击噪音，同时也能减少碰撞带来的结构变形风险。设计过程中充分考虑了安装边界的适配性，支架的整体宽度控制在常规轨道的内腔宽度范围内，滚轮伸出支架的尺寸经过精准核算，既保证轮体与轨道的有效接触长度，又不会出现轮体与轨道侧壁发生摩擦的情况，安装时只需要将支架贴合门体端部的安装面，对准孔位锁紧螺栓即可完成装配，不需要复杂的调试工序。在实际使用场景中，这类端轮通常成对安装在滑动门的上下端部，下端轮承担主要的竖向载荷，上端轮承担横向导向与防倾覆的作用，运行过程中滚轮沿轨道滚动，摩擦阻力远低于滑动摩擦结构，门体推拉时手感顺畅，长期使用的磨损量更小，维护周期更长。针对不同的使用环境，支架表面做了防锈处理，能够适应潮湿、多尘的工业车间或者户外门体的使用需求，不会因为环境锈蚀导致轮体转动卡滞。
