电梯驱动Sassi S30安装机架结构

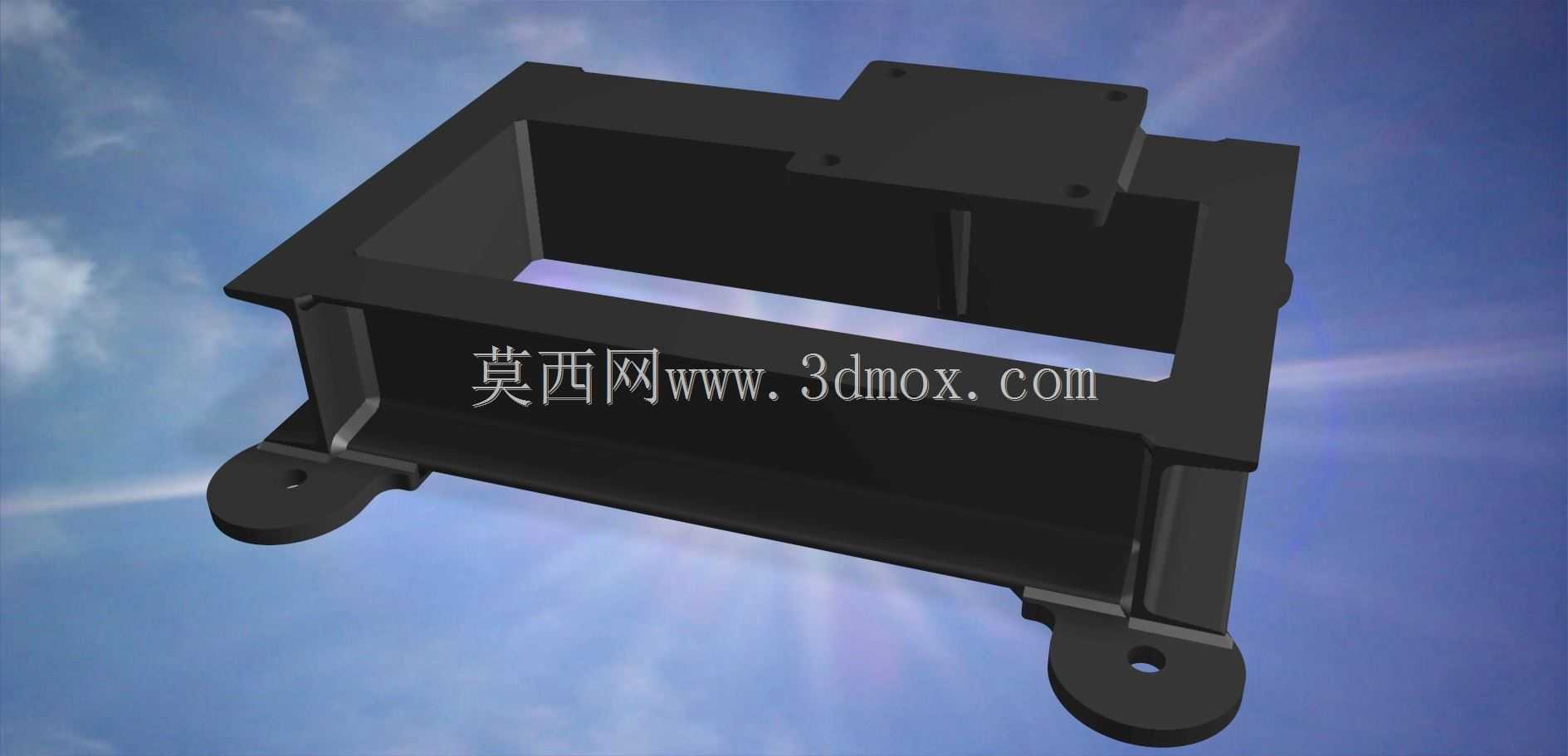

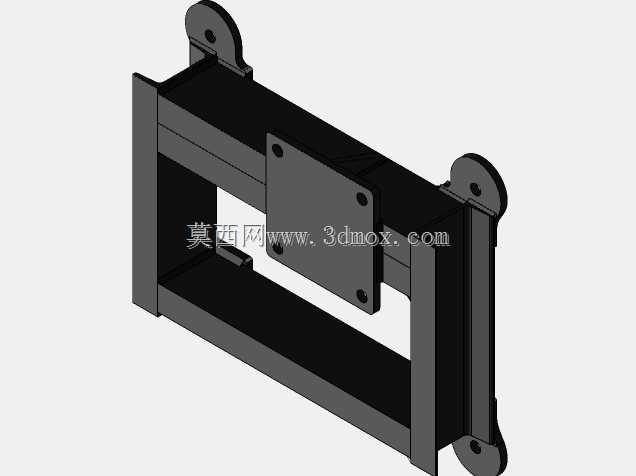

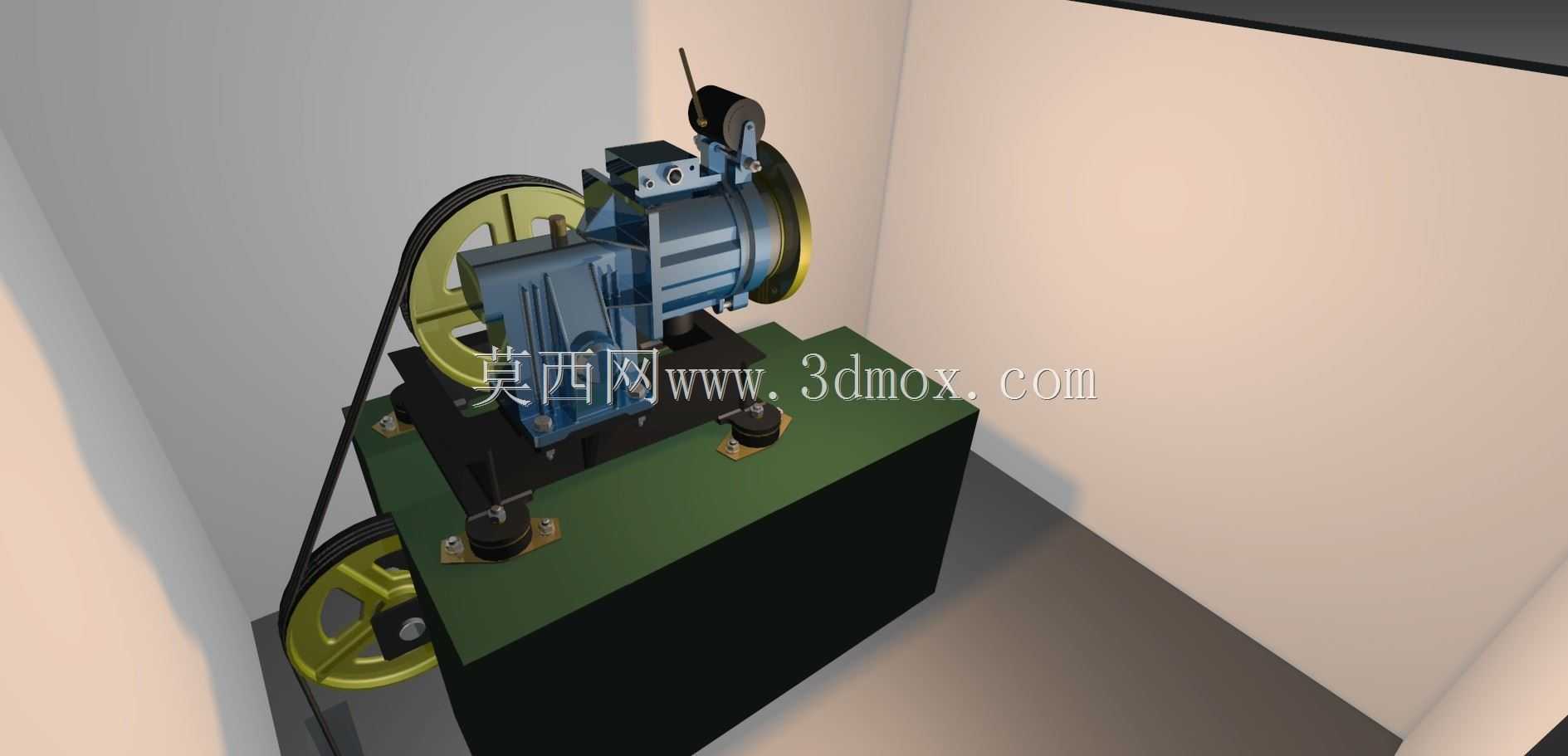

该结构为电梯曳引驱动单元的配套安装机架，主要应用于中小载重垂直升降电梯的机房布设场景，承担曳引主机的承载、定位与隔振功能，是电梯动力输出端与建筑承重结构之间的核心衔接部件。从实际工程落地角度看，这类机架的设计首先要匹配对应型号曳引机的安装孔位布局，图中可见机架顶面预留了与主机底座对应的固定点位，同时配置了可调式隔振垫，能够缓冲主机运行时产生的振动，避免振动传导至建筑结构引发共振噪音，这一设计在高层住宅、商用楼宇的电梯机房布设中是必须考量的核心要素。机架主体采用型钢焊接成型的框架结构，下部为封闭箱型基座，上部为水平安装平台，这种结构形式在保证整体承重刚度的同时，能够合理控制机架自身重量，降低机房楼板的承重负荷。设计过程中首先需要明确曳引主机的重心位置，确保主机安装后重心落在机架承重面的几何中心范围内，避免长期运行出现偏载导致的结构变形；其次要预留曳引轮的安装避让空间，图中可见机架侧面预留了足够的间隙，供曳引轮与钢丝绳组布设，不会出现运动干涉。安装边界方面，机架底部的箱型基座需要与机房预埋的承重钢板可靠固定，基座的平面度公差需要控制在合理范围内，避免主机安装后出现倾斜，影响曳引轮的垂直度，进而加剧钢丝绳的磨损。机架上部的安装孔位采用长圆孔与圆孔组合的设计，能够在安装过程中对主机的水平位置进行微调，保证曳引轮的轮槽与电梯井道内的导向轮、轿厢反绳轮处于同一垂直平面，减少钢丝绳的偏磨概率。从结构细节来看，机架的承重梁位置做了加厚处理，对应主机固定脚的位置设置了加强筋板，能够承受主机启动、制动时产生的冲击载荷，避免长期交变载荷作用下出现焊缝开裂的问题。隔振垫选用的是橡胶与金属复合的隔振元件，安装时需要调整每个隔振垫的压缩量一致，保证主机四个支撑点受力均匀，避免个别支撑点过载导致隔振失效。这类机架的设计还需要考虑日常维护的操作空间，主机周边预留了足够的检修操作位置，方便后期对主机的制动器、接线端、润滑部位进行维护作业，不需要额外拆除机架附属结构即可完成常规维保操作。在实际选型适配时，需要根据电梯的额定载重、额定速度匹配对应承重等级的机架，同时核对主机的外形尺寸、安装孔距、曳引轮伸出长度等参数，确保机架与主机的适配性，避免出现安装错位的问题。
