脚踏式手动液压起重支撑装置结构设计

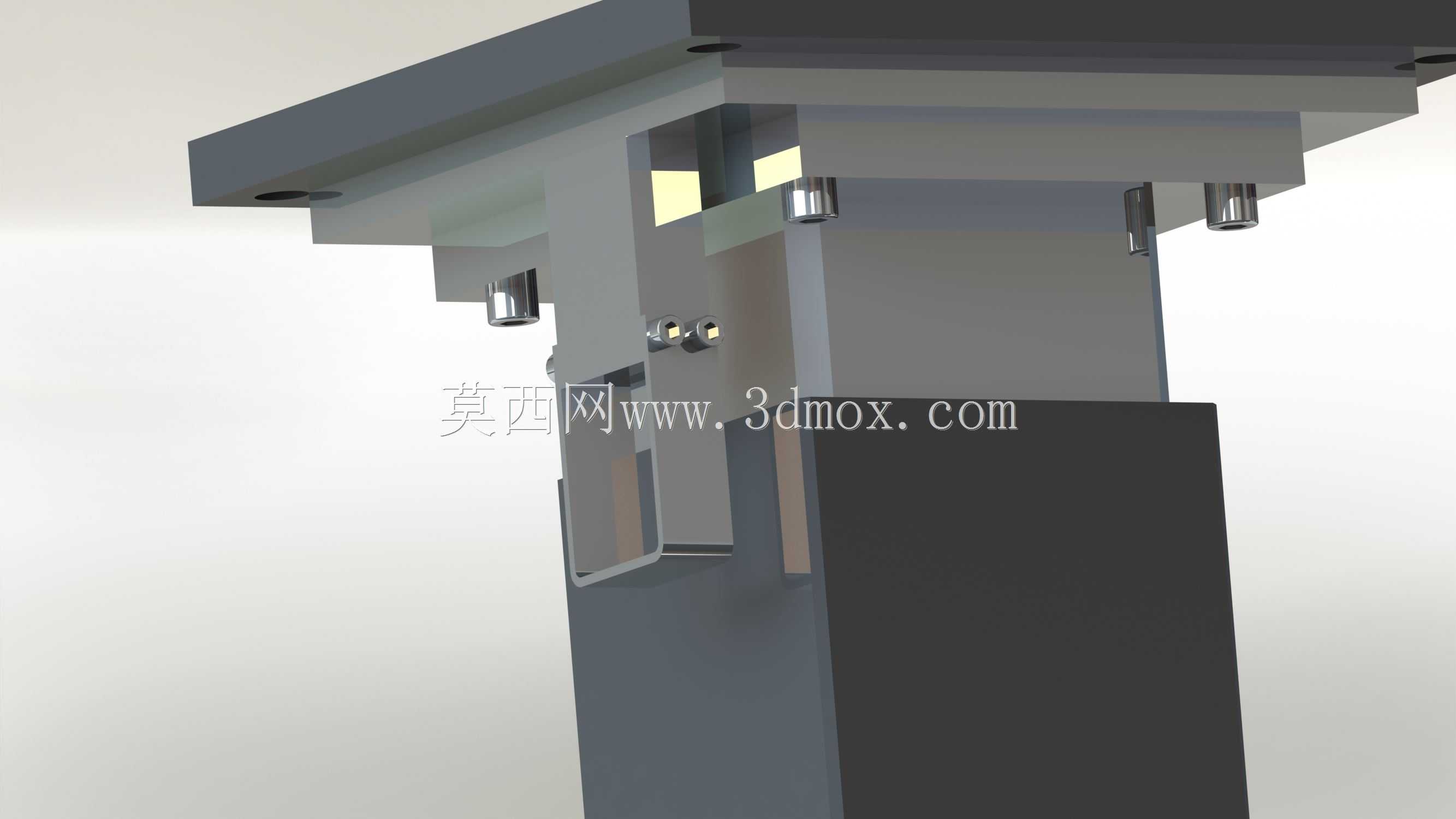

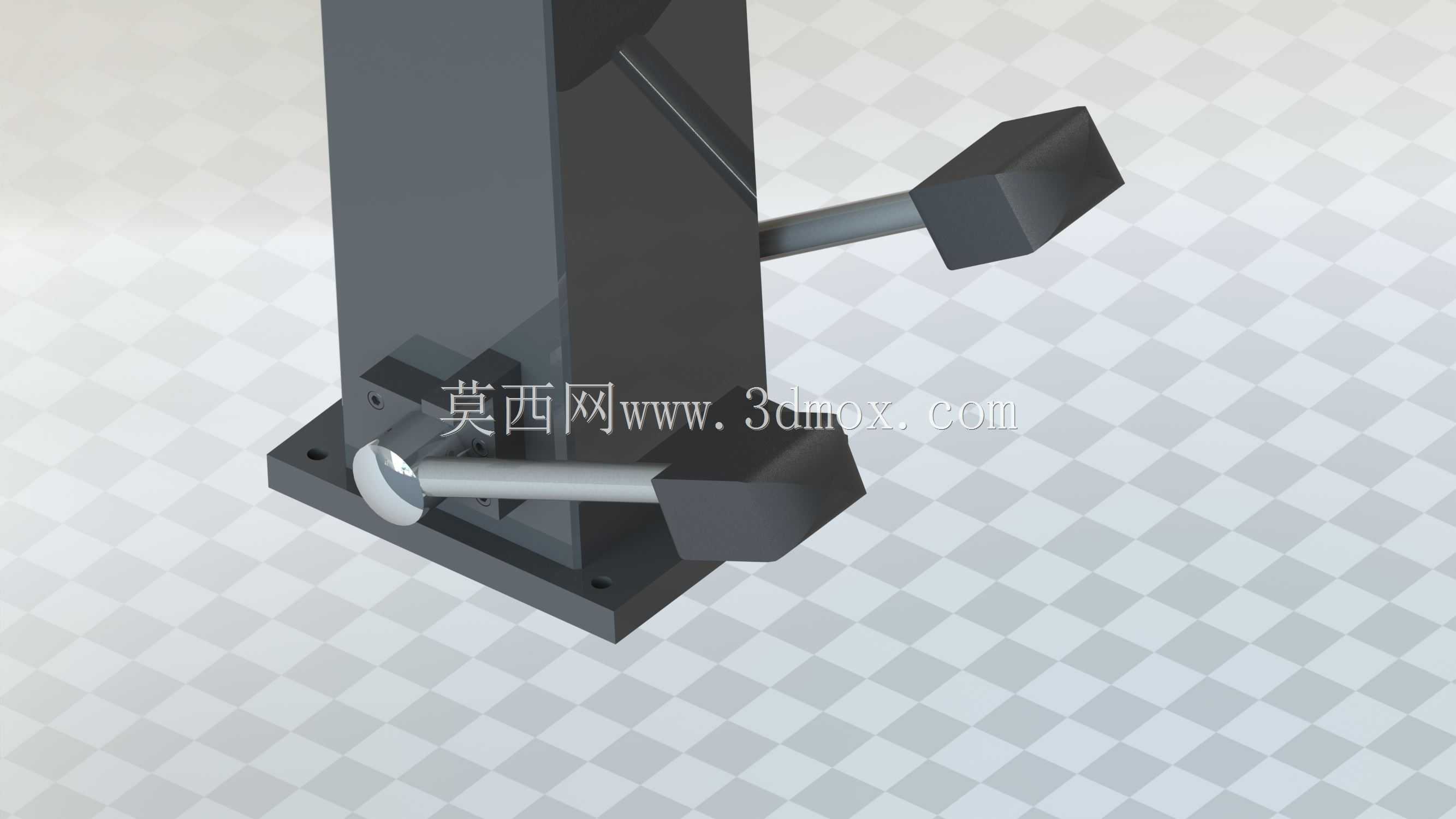

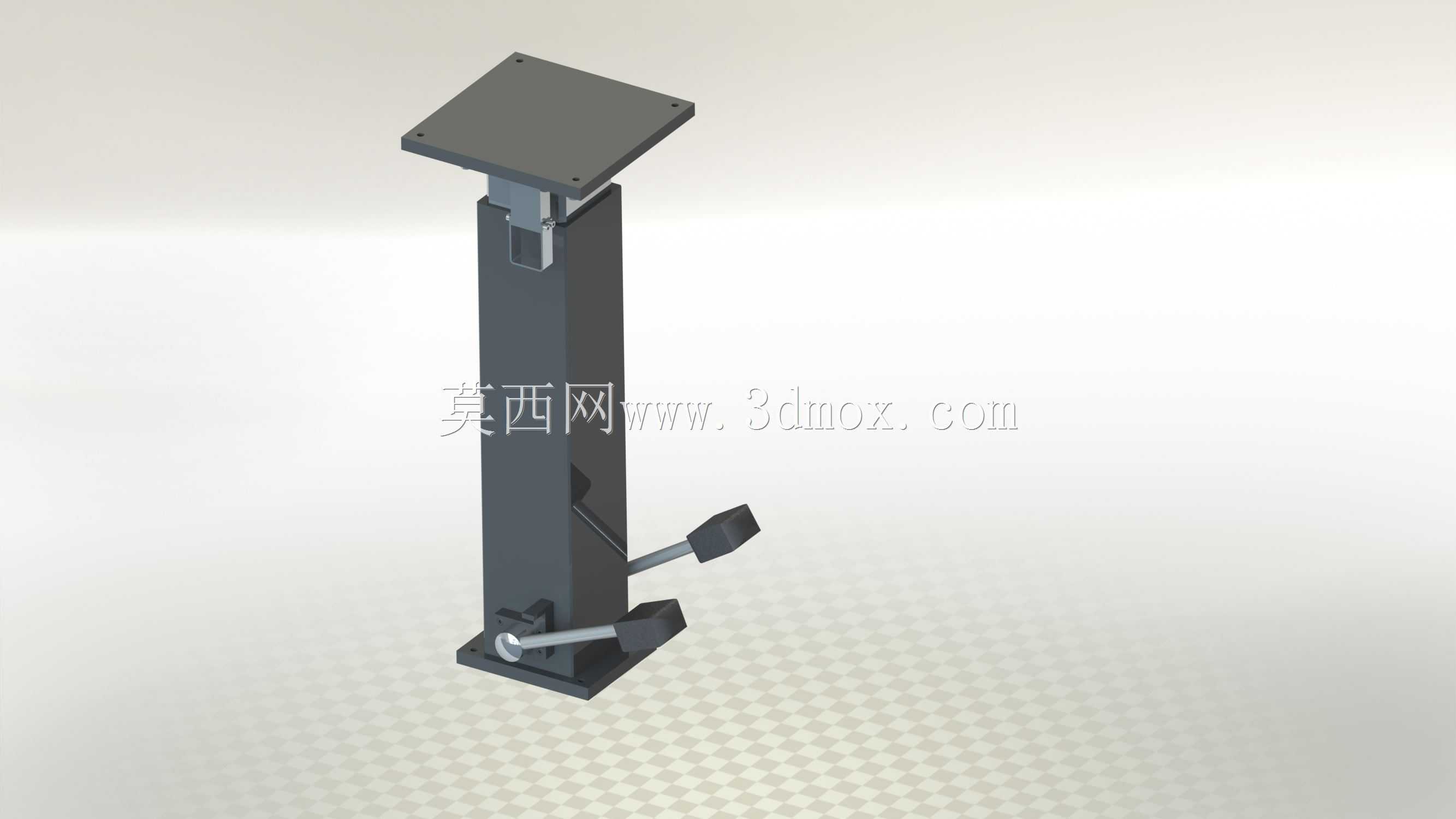

这款立式液压起重支撑结构，主要面向小型设备检修、重物临时顶升、工装定位支撑这类需要小行程重载举升的作业场景，常见于机加工车间工件装夹辅助、汽修场景小型部件举升、仓储区域重型货位的临时调平支撑，相比大型起重设备，它无需外接动力源，单人即可完成移位与操作，适合狭窄空间内的小吨位起重作业。从结构设计逻辑来看，整体采用方管型材作为主立柱承载主体，底部焊接方形安装底板，底板预留螺栓安装孔，可通过膨胀螺栓或压板固定在作业基面，避免顶升作业时出现侧翻偏移；顶部设置方形承载顶板，板面同样预留固定孔位，可根据作业需求加装防滑垫、定制工装接板，适配不同接触面的承载需求，避免顶升过程中重物滑脱。操作端采用双踏板结构设计，下方踏板为液压顶升驱动踏板，通过踩踏驱动内置液压柱塞泵做功，推动内部活塞杆带动顶部承载板平稳上升，侧方伸出的踏板为泄压释放踏板，踩踏后可控制液压回路缓慢泄压，让承载板带着重物匀速下降，相比传统螺旋式顶升结构，液压驱动的操作力更小，顶升过程更平稳，不会出现螺旋结构卡顿、回程费力的问题。主立柱内部集成了液压油缸、储油腔与单向阀组，所有液压管路全部内置在立柱型材空腔内，既可以避免外部磕碰损坏液压元件，也能减少作业过程中灰尘、切削液等杂质进入液压回路，延长密封件的使用寿命。安装边界方面，底部安装板的尺寸适配常规混凝土地面的固定需求，无需额外做大面积基础加固，整体占地面积不足0.1平方米，可放置在设备间隙、地沟旁这类狭小空间内使用；顶升行程覆盖常规小型起重作业的需求，最大顶升高度可满足多数工装调平、部件拆卸的作业空间要求，承载能力适配1吨以内的重物顶升作业。结构设计上充分考虑了日常维护的便利性，主立柱侧面预留了液压油加注口，可定期补充液压油，无需整体拆解结构；所有铰接踏板的销轴都设置了润滑孔与防脱卡簧，长期使用后可加注润滑脂减小铰接磨损，避免踏板卡滞。整体外形采用方正的立式结构，没有外凸的尖锐部件，搬运时可通过握持主立柱完成移位，不会因为外凸构件勾挂周边管线或工件，适配车间内多工位流转使用的需求。在实际选型应用中，这类结构可作为固定式支撑工位的长期承载部件，也可作为移动检修的临时顶升工具，相比剪式顶升结构，它的侧向承载能力更强，不会因为重物偏载出现结构变形，顶升过程中立柱的导向长度覆盖全行程，全程不会出现活塞杆晃动的问题，支撑稳定性更优。
