工业起重用叉式吊装承载工装结构

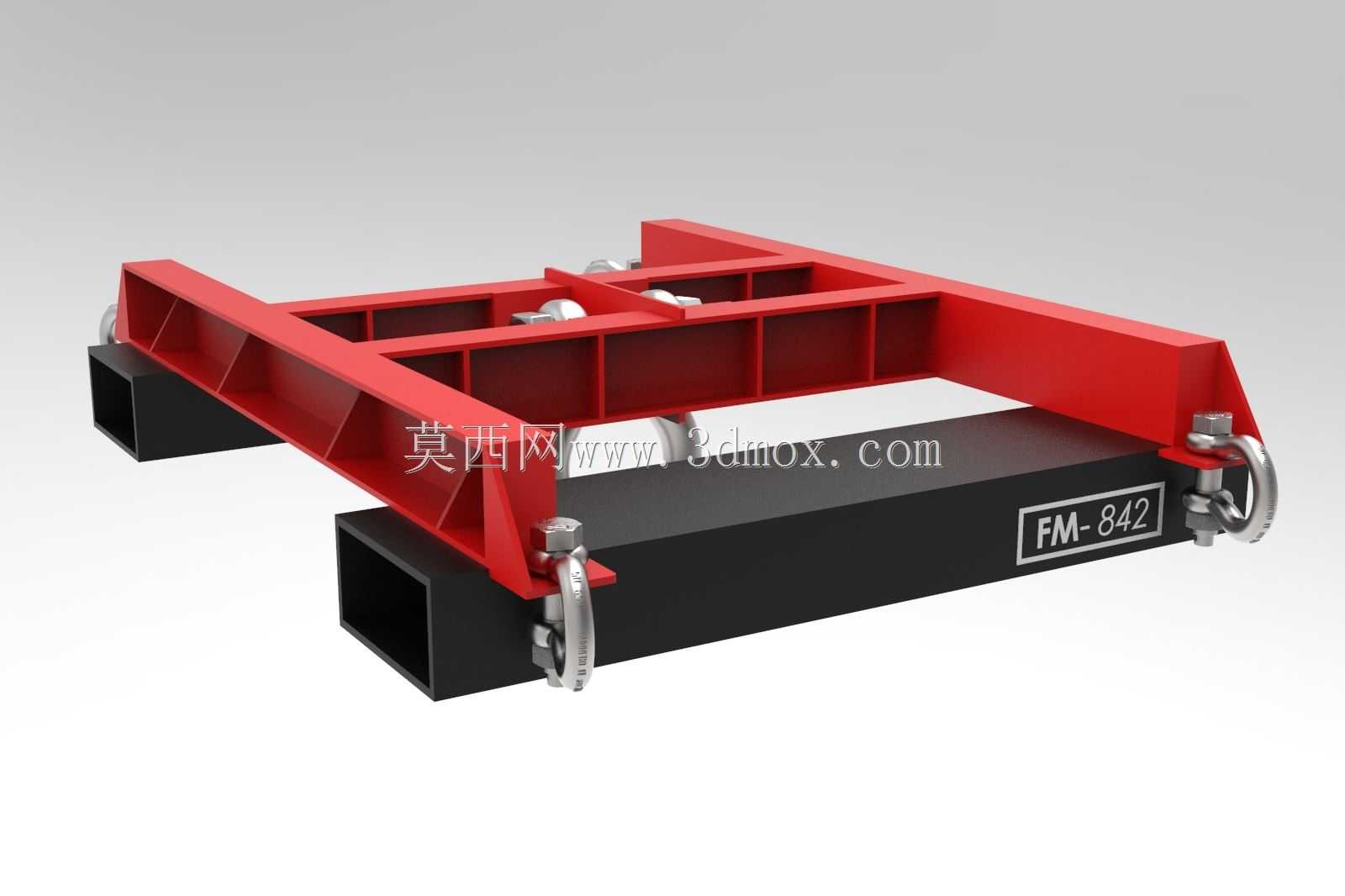

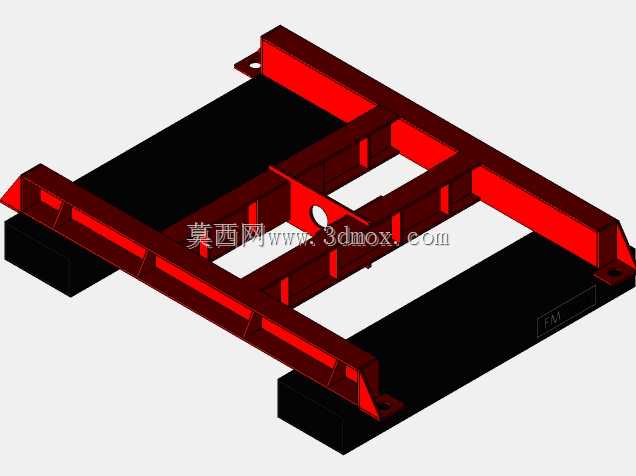

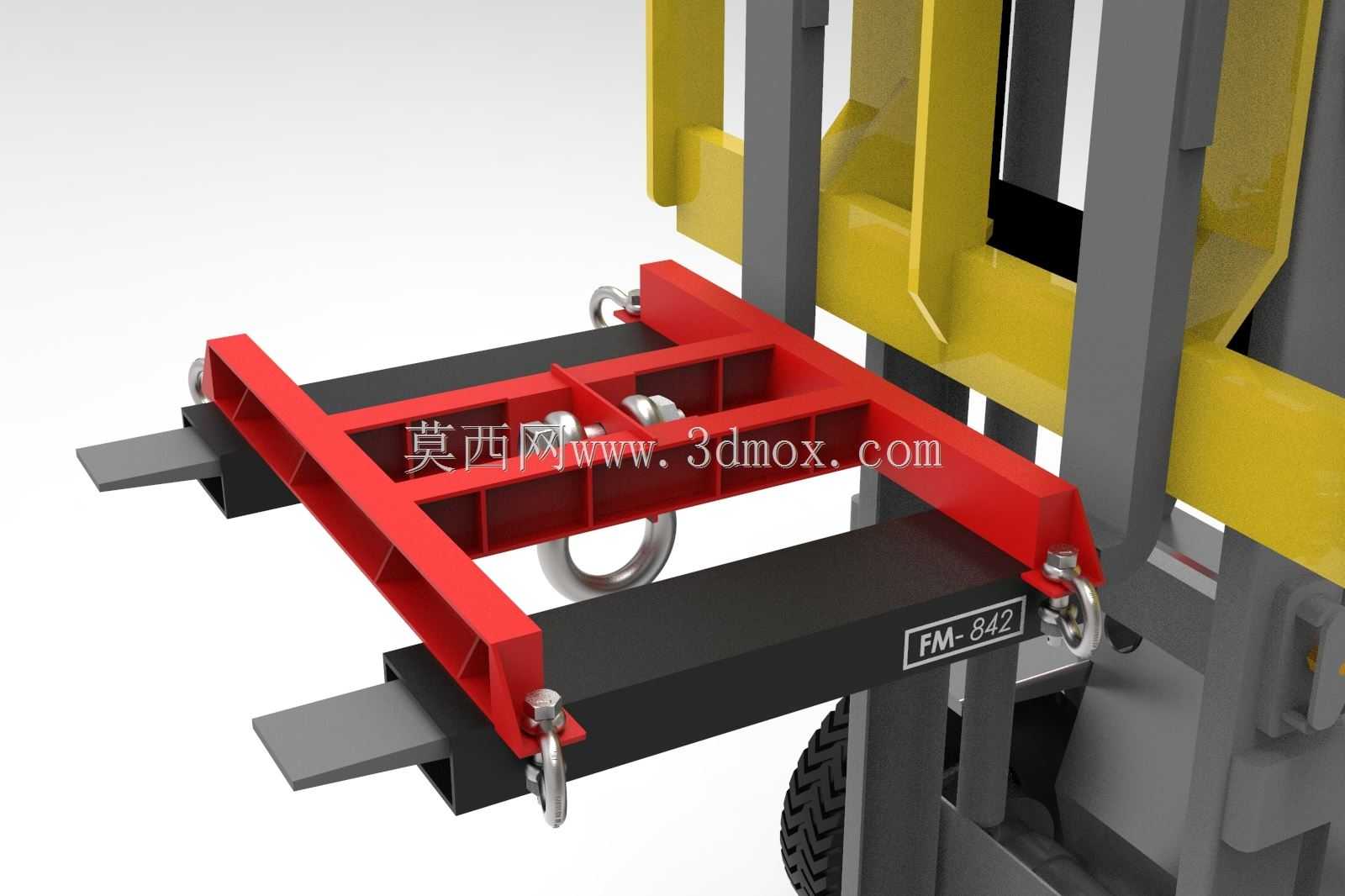

这类叉式吊具主要面向车间内重型方料、成型钢构件、模块化箱体类工件的短距离转运与工位吊装场景，常见于钢结构加工车间、重型仓储库区、装备组装产线的上下料环节，适配常规桥式起重机、门式起重机的吊钩挂载需求，解决常规吊带无法稳定承托大截面长条形工件、吊运过程易滑移偏转的痛点。从结构设计逻辑来看，主体采用双主梁跨接式框架布局，两根纵向承载梁采用箱型截面焊接结构，相比同重量的H型钢截面具备更高的抗扭刚度，吊运过程中不会因工件重心小幅偏移出现主梁侧向变形；横向连接梁通过等距布置的加劲肋与纵向梁焊接为整体，加劲肋间距经过载荷验算，匹配额定起重量下的腹板局部稳定性要求，避免长期受载出现腹板屈曲变形。底部的叉齿采用标准矩形管制作，叉齿间距可根据常吊工件的宽度规格预留调整余量，叉齿端部做倒角导向处理，方便作业时快速插入工件底部的预留承托空间，无需额外对位调整。吊点设置在纵向梁的两端位置，每个吊点采用卸扣式连接结构，卸扣与梁体通过焊接吊耳连接，吊耳位置经过重心校核，确保起吊后整个吊具框架保持水平状态，不会出现单侧倾斜导致工件滑落的风险；吊耳与梁体连接位置额外增设贴板补强，分散吊点的集中载荷，避免长期交变载荷下出现焊缝开裂。设计过程中优先考虑了安装边界的适配性，整体框架的宽度尺寸匹配常规车间货运托盘、标准型钢捆的宽度规格，叉齿的下平面到主梁上平面的预留高度，满足工件叠放吊运时的上层空间余量，不会出现工件与主梁底部干涉的情况；吊点的卸扣规格适配常规起重机吊钩的开口尺寸，无需额外更换连接配件即可直接挂载使用。实际作业时，该吊具可直接叉取底部带支撑间隙的工件，无需额外捆绑，相比传统钢丝绳吊装可节省60%以上的挂摘钩时间，同时框架式结构可限制吊运过程中工件的横向窜动，对于表面精度要求较高的工件，还可在叉齿接触面加装聚氨酯垫层，避免吊装过程中划伤工件表面。结构上所有外露的焊接位置均做打磨圆角处理，去除焊渣与焊接飞溅，避免作业过程中剐蹭操作人员或工件表面；整体涂装采用高可见度的警示红搭配哑光黑，在车间作业环境下具备较高的辨识度，提醒周边作业人员注意吊运警戒范围。
