带导线收放功能的绞盘卷扬结构

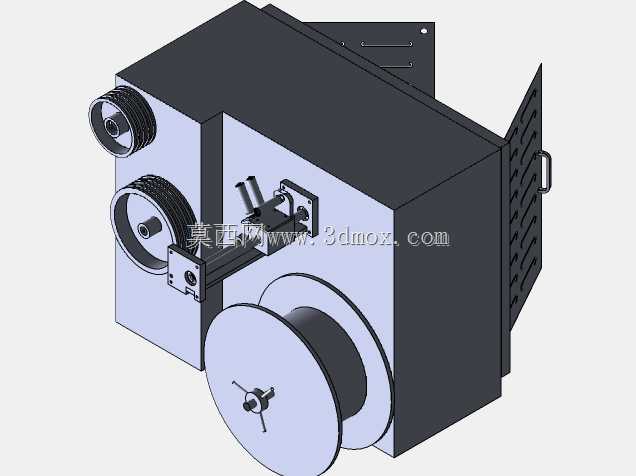

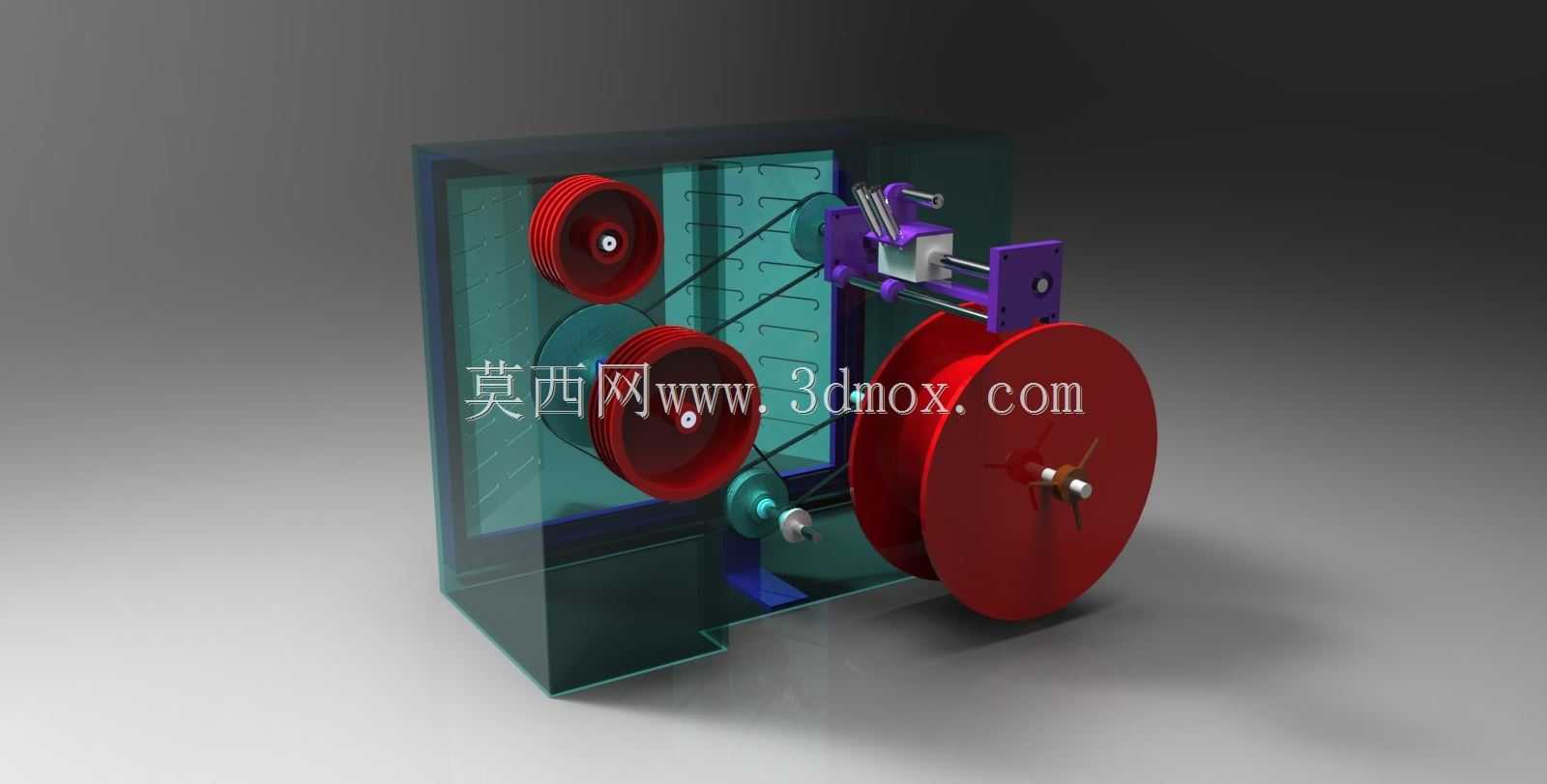

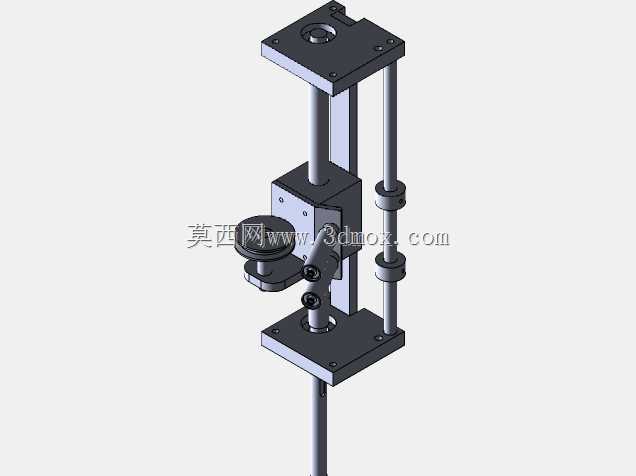

这类带导线收放结构的绞盘卷扬装置，常应用在需要同步完成线缆收卷与重物牵引的作业场景，比如移动式工程设备的线缆布设、小型起重作业的牵引配套、车间内定点工位的物料拖拽，也可集成在特种作业车辆上作为辅助牵引单元，解决作业过程中线缆杂乱缠绕、牵引与线缆收放不同步的实际问题。从结构设计来看，装置采用多组带轮组成的传动路径，将动力输入的转速通过轮径配比匹配到卷筒的输出转速，保证导线收卷速度与卷筒转动线速度匹配，避免导线出现拉拽过紧或松垮脱槽的问题。导线排布的导向组件采用可滑动的导向座设计，沿卷筒轴向做往复移动，让导线能够逐层均匀排布在卷筒上，不会出现局部堆叠导致的排线混乱，也能减少导线外层的磨损，延长线缆使用寿命。整个传动机构集成在半封闭的箱型壳体内，壳体既作为传动轮组的安装基座，预留了各轮轴的安装定位孔位，也能对内部传动结构形成防护，避免作业环境中的粉尘、碎屑进入传动副造成卡滞，壳体的安装面预留了标准的固定孔位，可直接通过螺栓固定在设备机架的对应安装面上，安装边界的尺寸适配多数小型牵引工位的预留空间，不需要额外做大规模的机架改造。卷筒部分采用双侧挡边的结构设计，挡边直径大于卷满导线后的卷筒外径，防止导线从卷筒侧边脱出，卷筒与输出轴之间采用键连接传递扭矩，保证大牵引力下不会出现相对打滑。导向组件的滑动行程与卷筒的有效卷绕长度匹配，往复移动的传动比经过校准，每收卷一层导线，导向座恰好移动一个导线直径的距离，保证排线的整齐度。在实际使用中，这类结构不需要额外配置独立的排线驱动单元，通过主传动路径分流出部分动力驱动导向机构，简化了整体的动力配置，降低了设备的制造成本与后期维护难度，传动路径上的张紧结构可调整带传动的张紧度，补偿长期使用后的传动带磨损伸长量，保证动力传递的稳定性。整体结构的重心靠近安装基面位置，在承受牵引载荷时不会产生过大的倾覆力矩，安装固定后运行稳定性较好，可适配不同线径的导线与不同载荷的牵引需求，只需要对应调整导向座的导槽尺寸与卷筒的长度参数，就能覆盖多数小型牵引与线缆收放同步作业的工况。
