施密特步枪CV型抽壳提取器结构

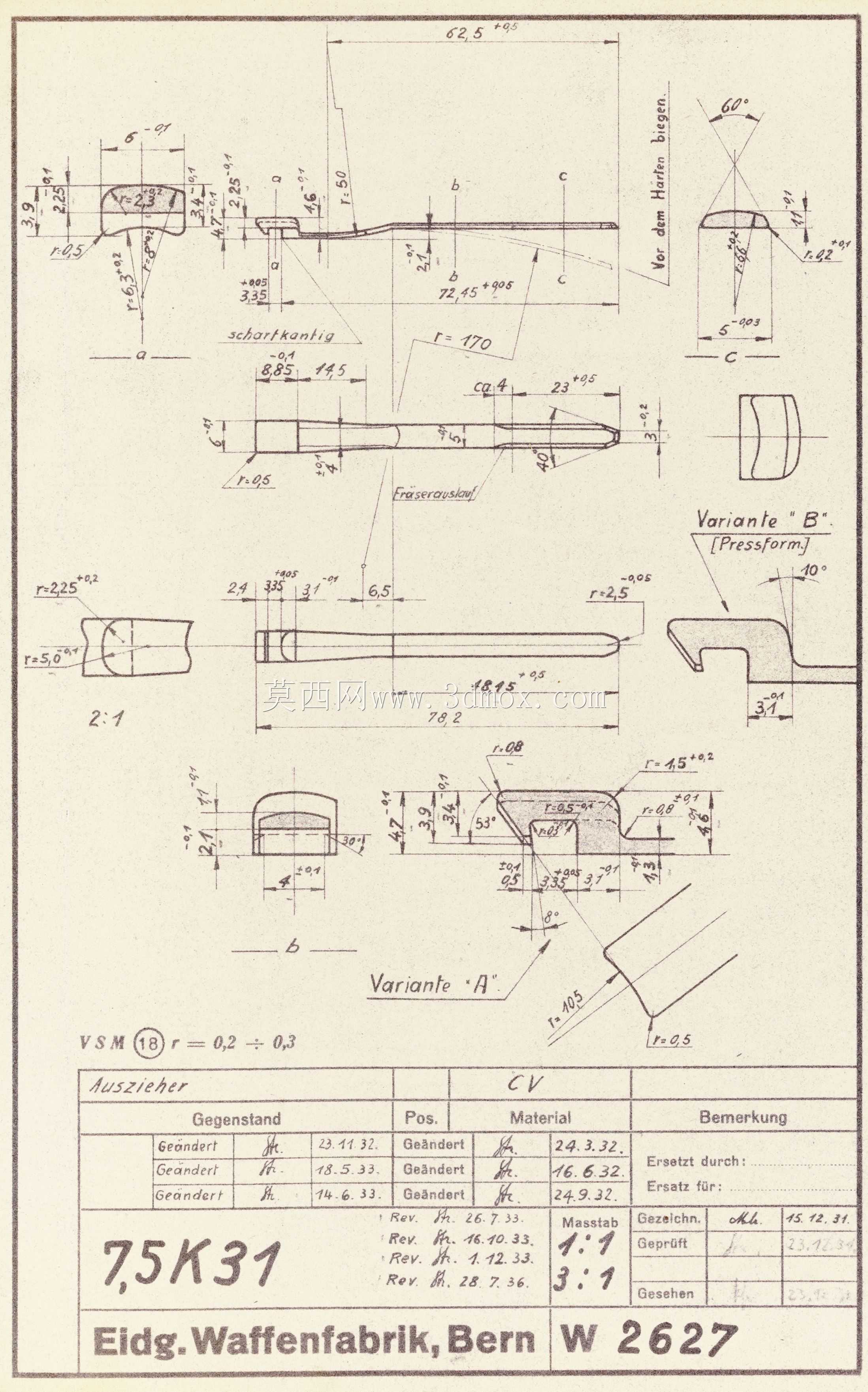

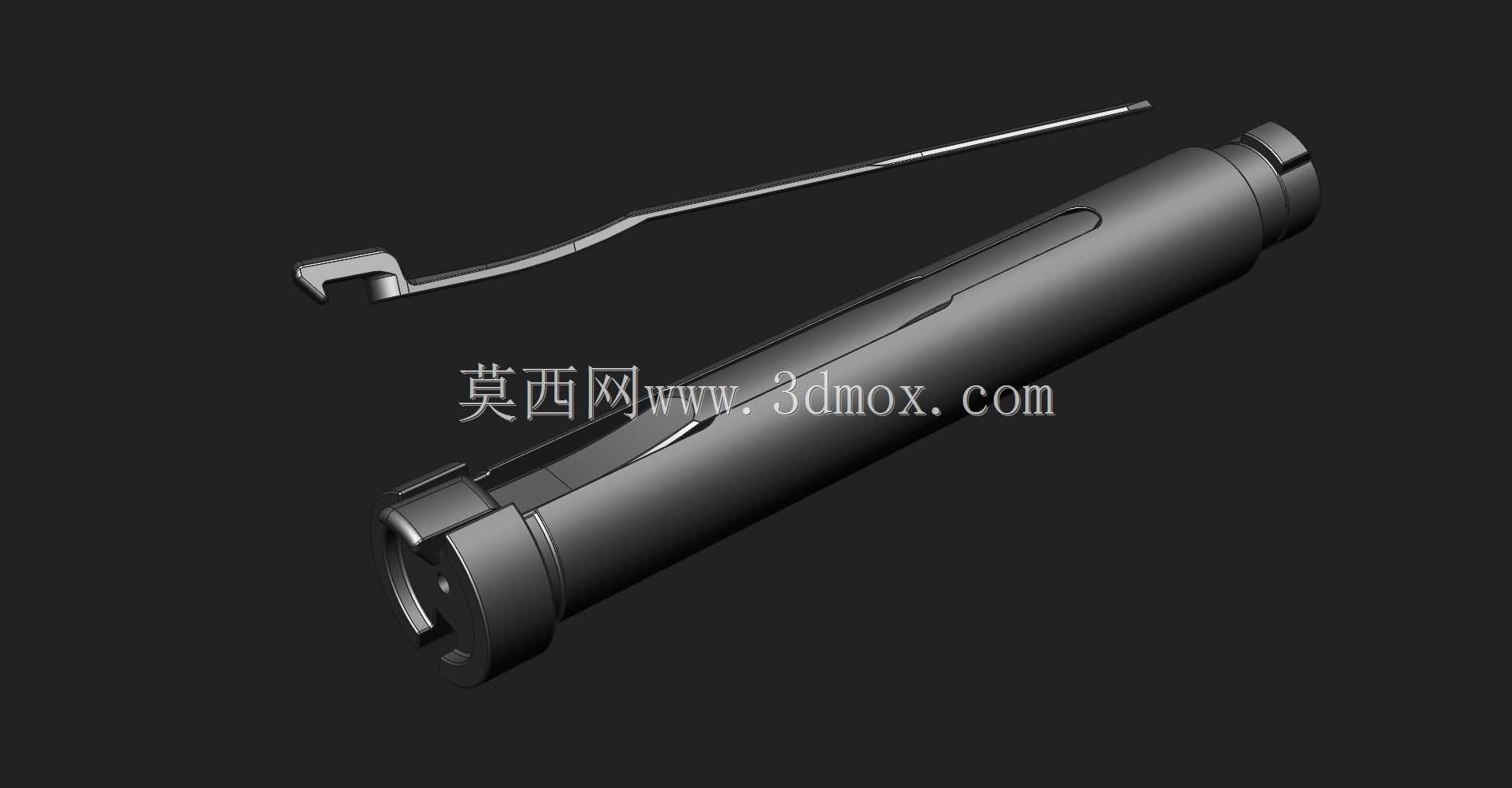

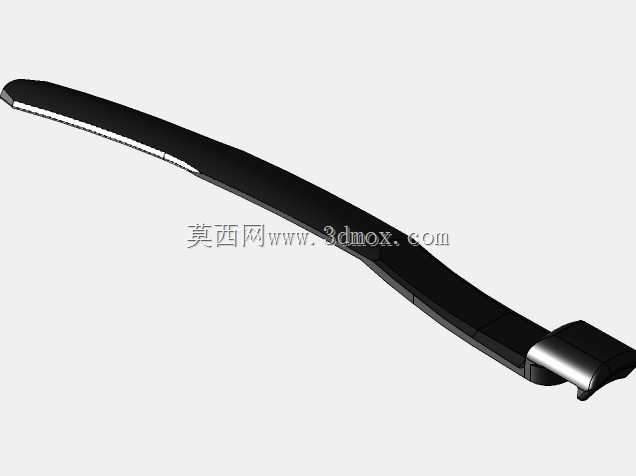

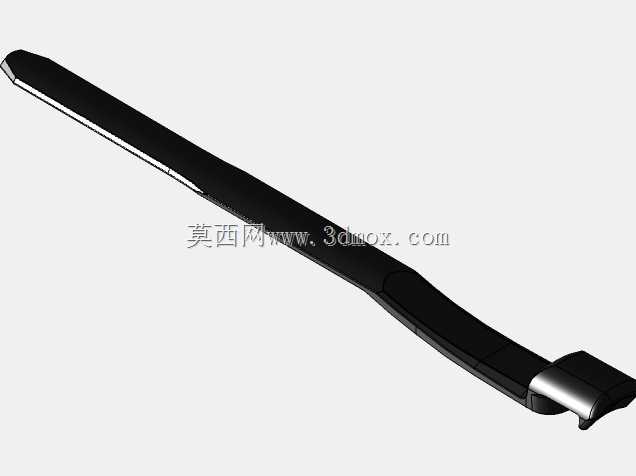

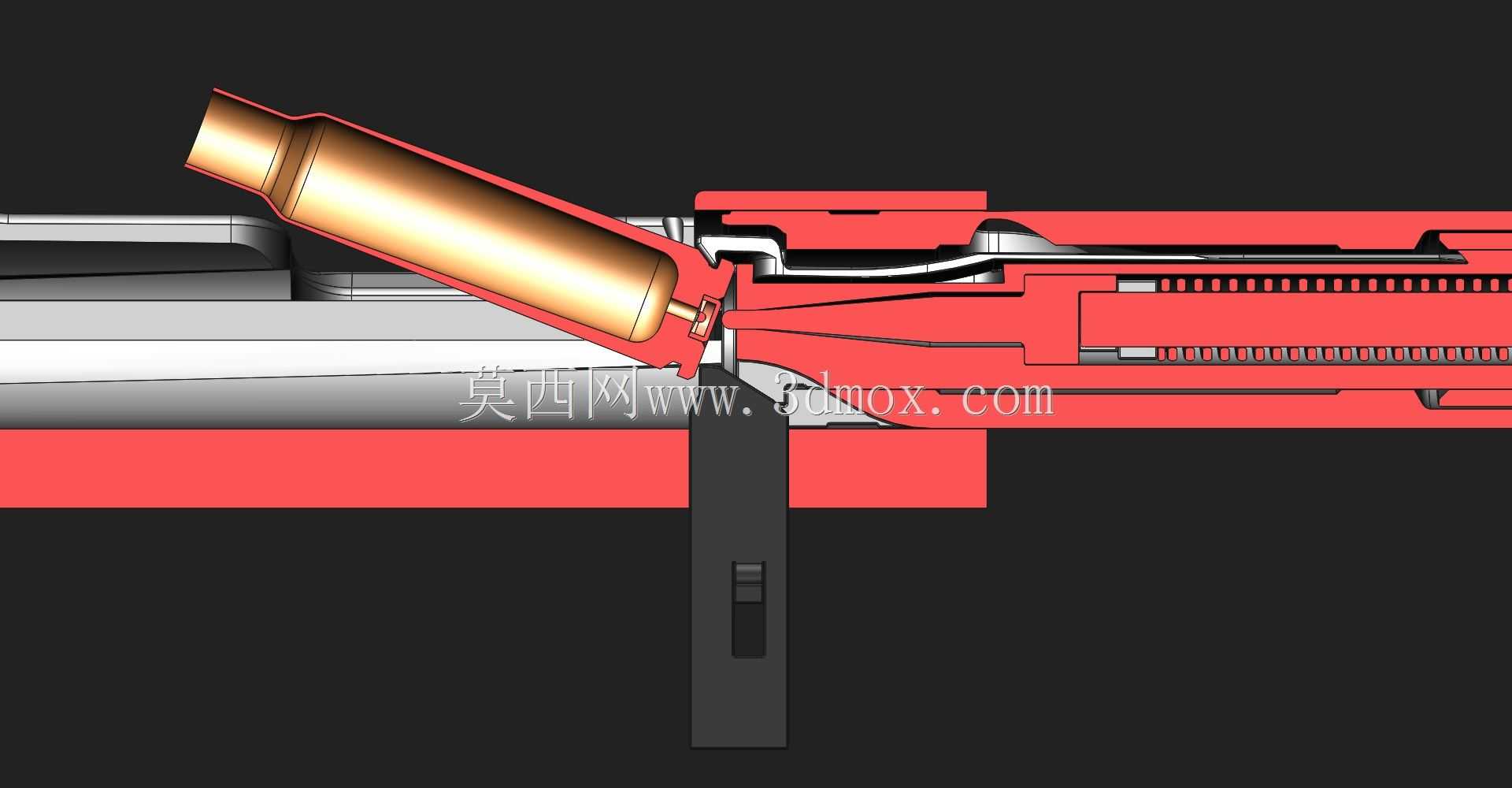

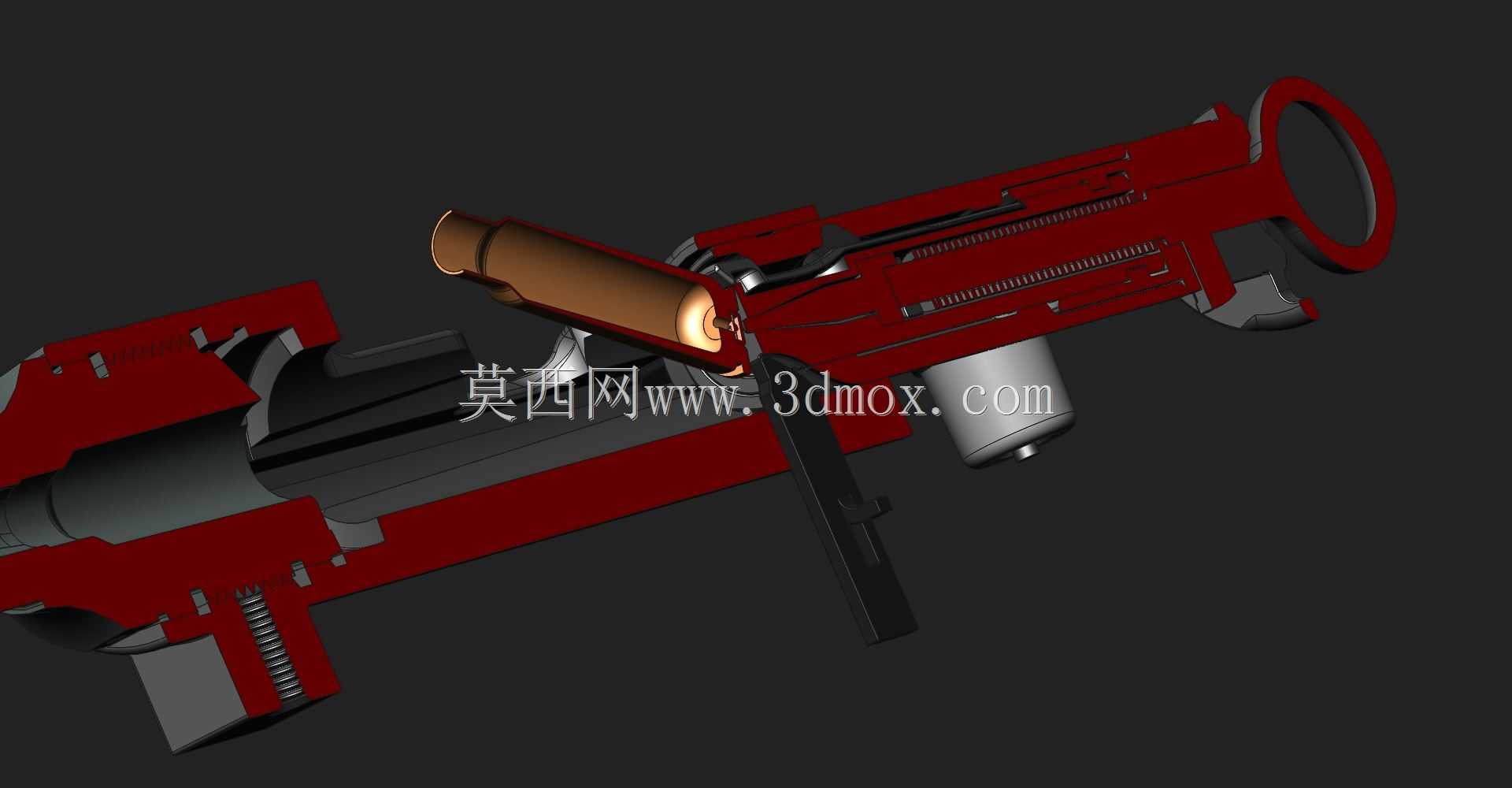

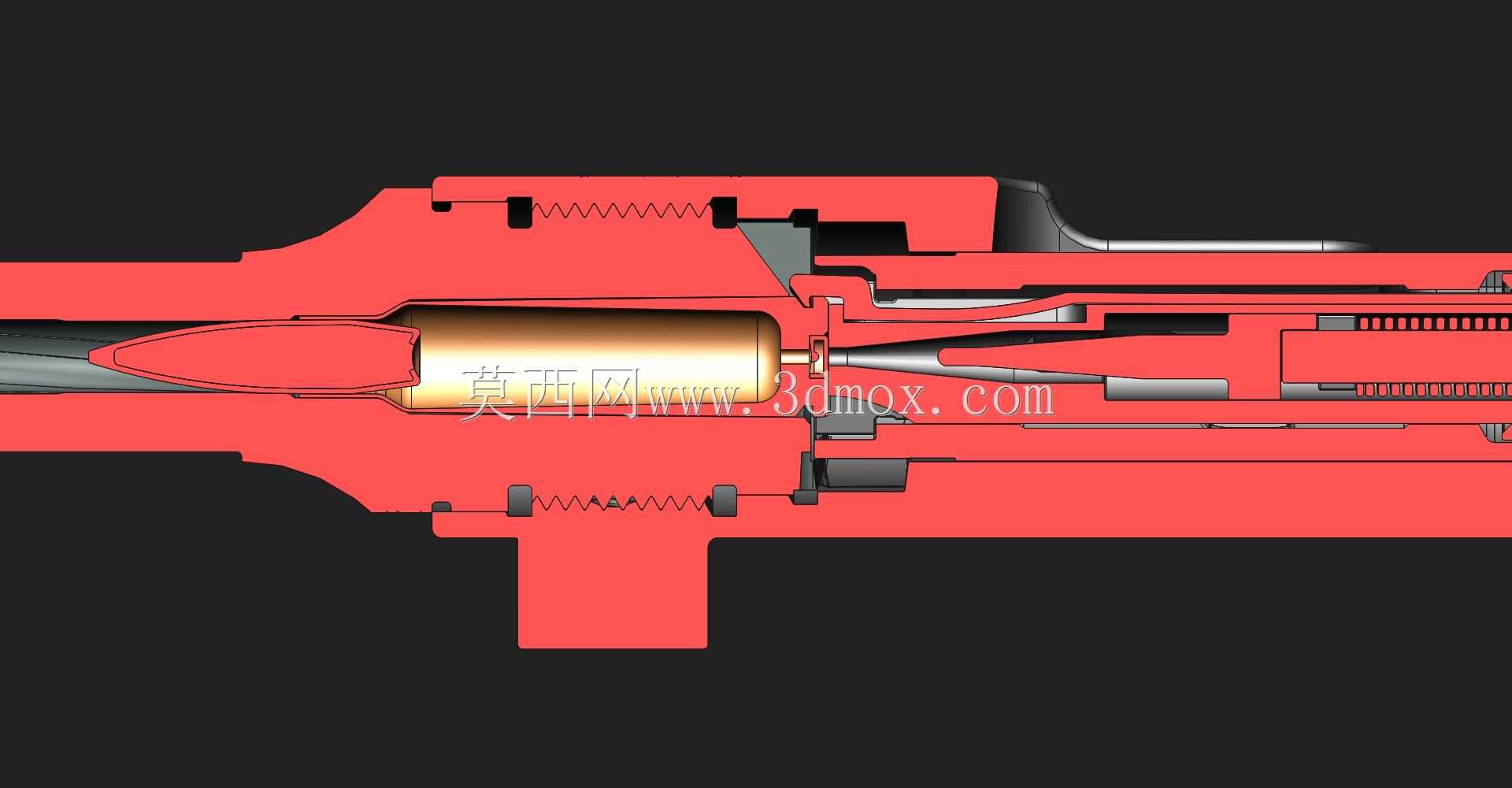

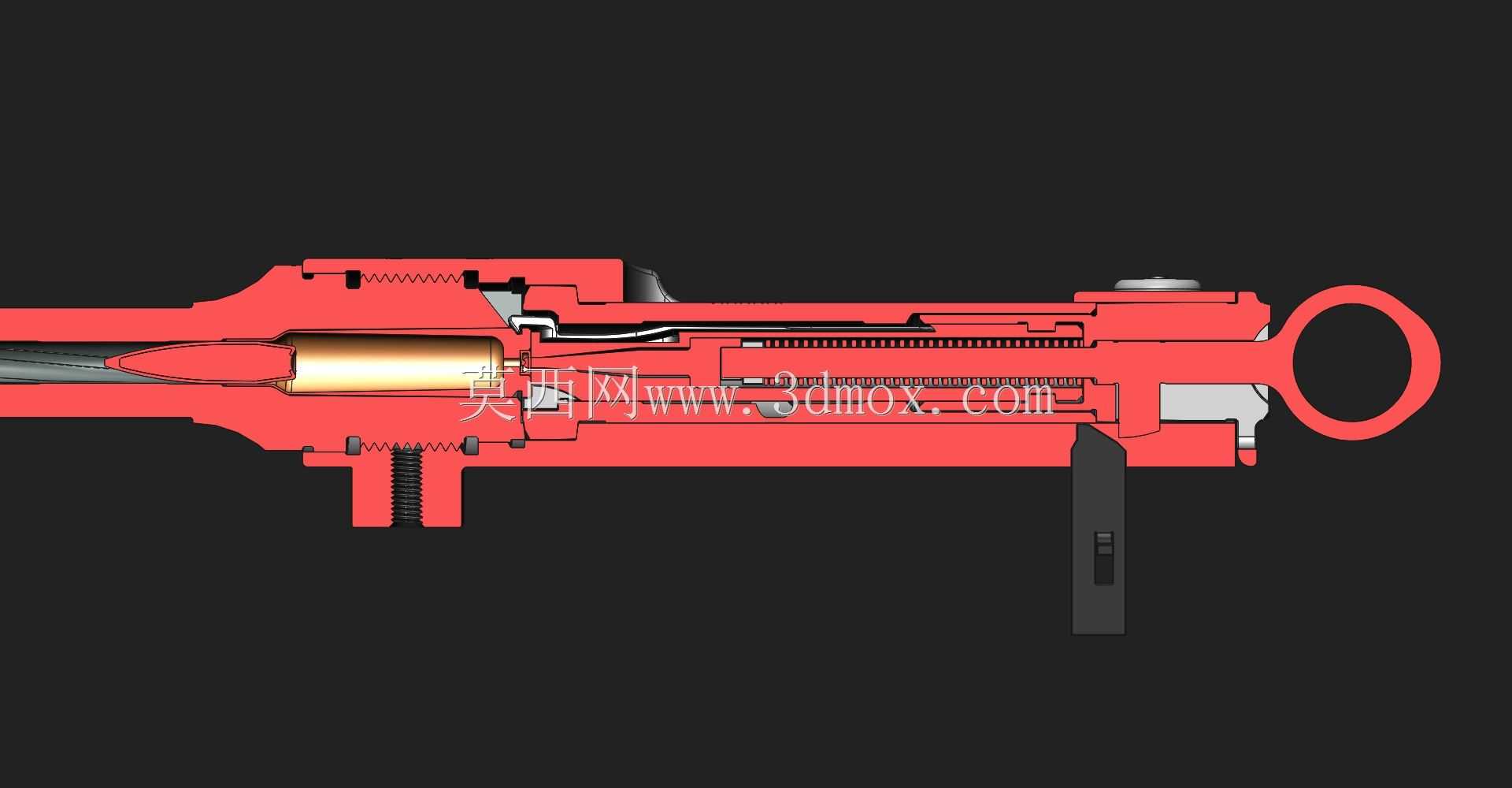

该结构对应栓动步枪的抽壳部件，是枪械自动循环流程里的核心受力零件，主要配用于瑞士K31系列栓动步枪的枪机组件，承担击发后将弹壳从弹膛内抽出、配合抛壳挺完成抛壳动作的核心功能，直接决定供弹循环的可靠性，若抽壳钩结构强度不足或贴合度偏差，会出现卡壳、断壳、抽壳滑脱等故障，直接影响枪械的实际使用表现。从结构设计来看，该部件分为抽壳钩主体与配套的弹性定位销两部分，抽壳钩主体采用长条形悬臂式结构，头部设置与弹壳底缘卡槽匹配的钩状咬合结构，钩部做了小角度倒角处理，既保证进弹时能顺利滑过弹壳底缘卡入卡槽，又能在抽壳时提供足够的咬合拉力，避免底缘滑脱。主体中段设置与枪机前端安装槽匹配的定位凸台，装配后可沿枪机径向做小范围浮动，适配不同公差的弹壳底缘尺寸，尾部设置弹性元件抵接位，依靠枪机内置的弹簧提供持续的抱紧力，保证抽壳钩始终贴合弹壳底缘。配套的细长弹性定位销，一方面为抽壳钩提供翻转复位的支点，另一方面限制抽壳钩的浮动行程，避免过度位移导致脱钩。从安装边界来看，抽壳钩主体完全嵌入枪机前端的侧向安装槽内，外露部分仅为钩状咬合端，整体外轮廓与枪机圆柱面保持齐平，保证枪机在机匣内往复运动时不会出现卡滞，抽壳钩的工作行程与枪机的后坐行程匹配，当枪机后坐至抛壳窗位置时，抽壳钩携带弹壳运动至抛壳挺对应位置，通过抛壳挺的撞击力将弹壳向侧方抛出。设计过程中重点考量了反复冲击下的结构强度，钩部咬合位置做了局部加厚处理，避免长期抽壳受力出现断裂或磨损，同时浮动间隙的取值经过反复校核，既保证对弹壳底缘的适配性，又不会因间隙过大导致弹壳倾斜出现抽壳阻力陡增的问题。该类抽壳结构的设计逻辑，也可迁移应用到其他需要轴向抓取、抽出圆柱类工件的工装结构中，为类似的弹性抓取部件设计提供结构参考。
