粉末涂层设备侧装式投料射击模块

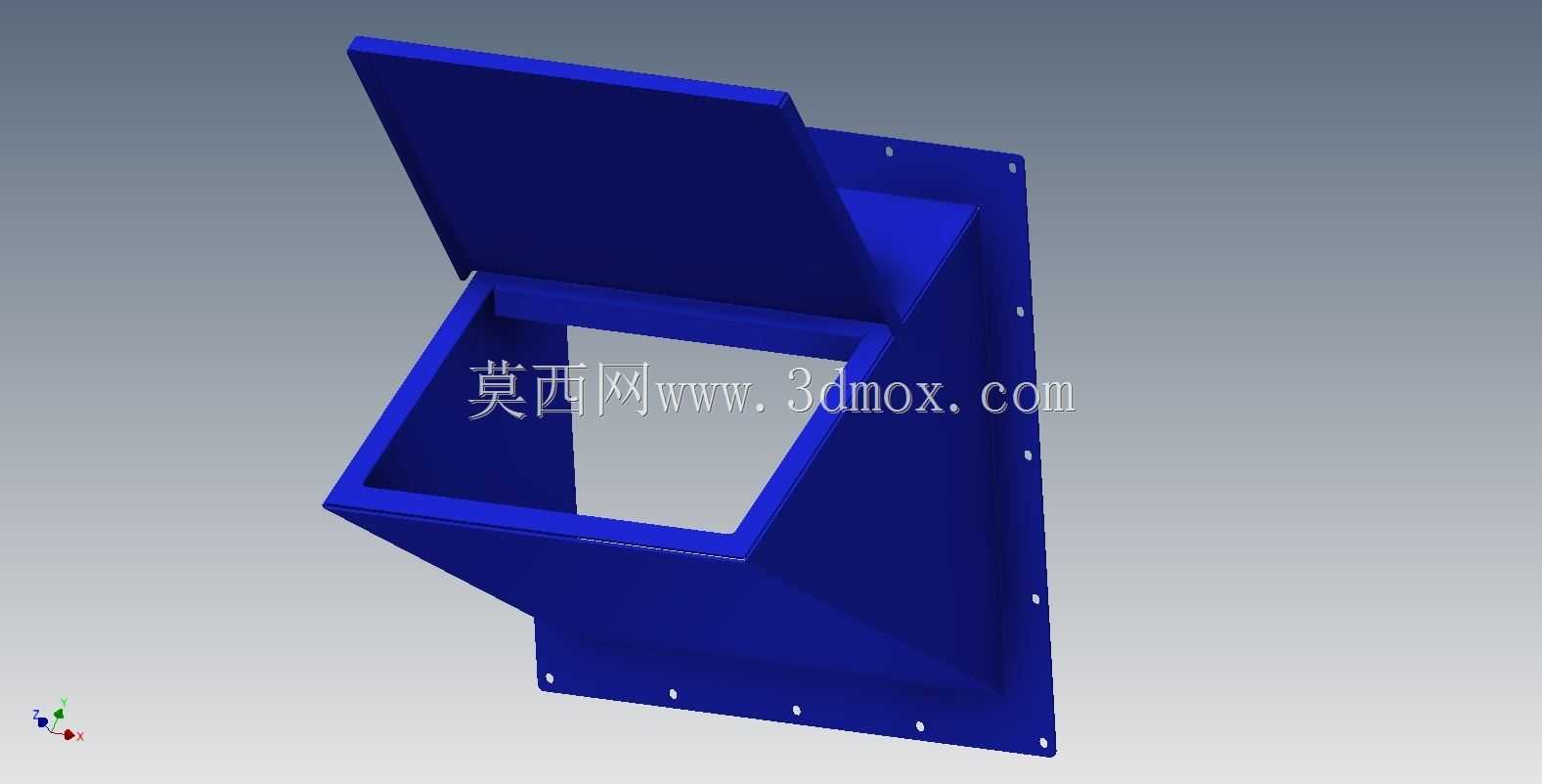

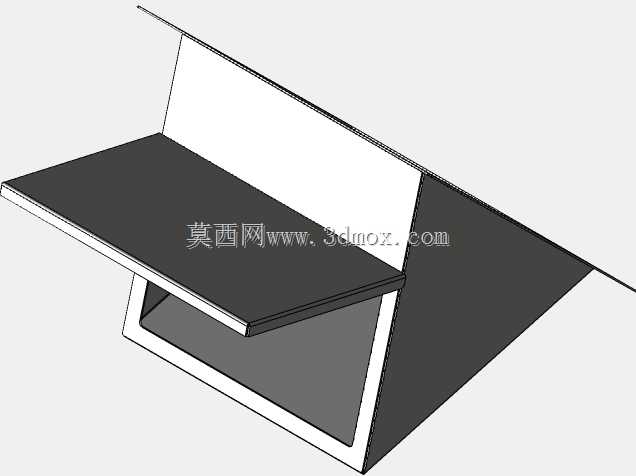

在粉末涂装生产线的上料工位，这类侧装式投料模块常被布置在喷涂室侧墙预留的安装洞口处，作为待喷涂工件送入喷涂腔室的过渡通道，同时承担喷涂作业时的腔室封闭功能，避免粉末涂料外溢造成车间环境污染与原料浪费。模块整体采用薄板折弯焊接成型，主体为上宽下窄的方锥形溜道结构，溜道上端对接车间上料工位的工件输送轨道，下端直接连通喷涂室内部作业腔，待喷涂的小型钣金件、五金配件可顺着溜道内壁滑入喷涂区域，无需作业人员将手伸入喷涂腔室，大幅降低作业人员接触粉末涂料的职业健康风险。模块的翻板门通过侧边的铰接结构与溜道上端面连接，非投料状态下翻板门依靠自身重力贴合在溜道上端的法兰密封面，配合法兰面粘贴的密封胶条实现腔室封闭，避免喷涂过程中高压气流携带粉末从投料口溢出；投料作业时作业人员可直接向上翻开翻板门，将待喷涂工件放入溜道内，翻板门开启角度可通过侧边的限位结构控制在75度，避免开门角度过大遮挡上料工位的操作空间。模块的安装法兰采用整圈外翻边设计，法兰边上均匀布置有8个直径12mm的安装孔，可直接通过M10螺栓与喷涂室侧墙的预埋安装板固定，安装时需在法兰与墙体之间填充3mm厚的橡胶密封垫，消除安装间隙带来的粉末泄漏隐患。溜道内壁做了圆弧过渡处理，所有折弯处的内圆角半径设置为5mm，避免工件滑落时出现卡滞，同时减少粉末在溜道内壁的堆积，日常清理时只需用压缩空气从溜道下端向上吹扫，即可将附着在内壁的残留粉末吹入喷涂室回收系统。翻板门的内侧同样粘贴有薄橡胶密封层，关门时可完全覆盖溜道上端的开口，密封层的磨损更换无需拆解整个模块，只需松开密封层的压条螺丝即可快速更换，降低日常维护的工作量。这类模块的设计充分考虑了粉末喷涂车间的实际作业需求，整体结构无复杂传动部件，依靠纯机械结构实现投料与封闭功能，无需额外配置气动或电动驱动元件，适配各类中小型手动、半自动粉末喷涂生产线的改造与新建需求，安装时只需匹配喷涂室侧墙的预留洞口尺寸即可直接装配，无需对现有喷涂室结构做大规模改动。
