多轴输出步进传动箱体结构设计

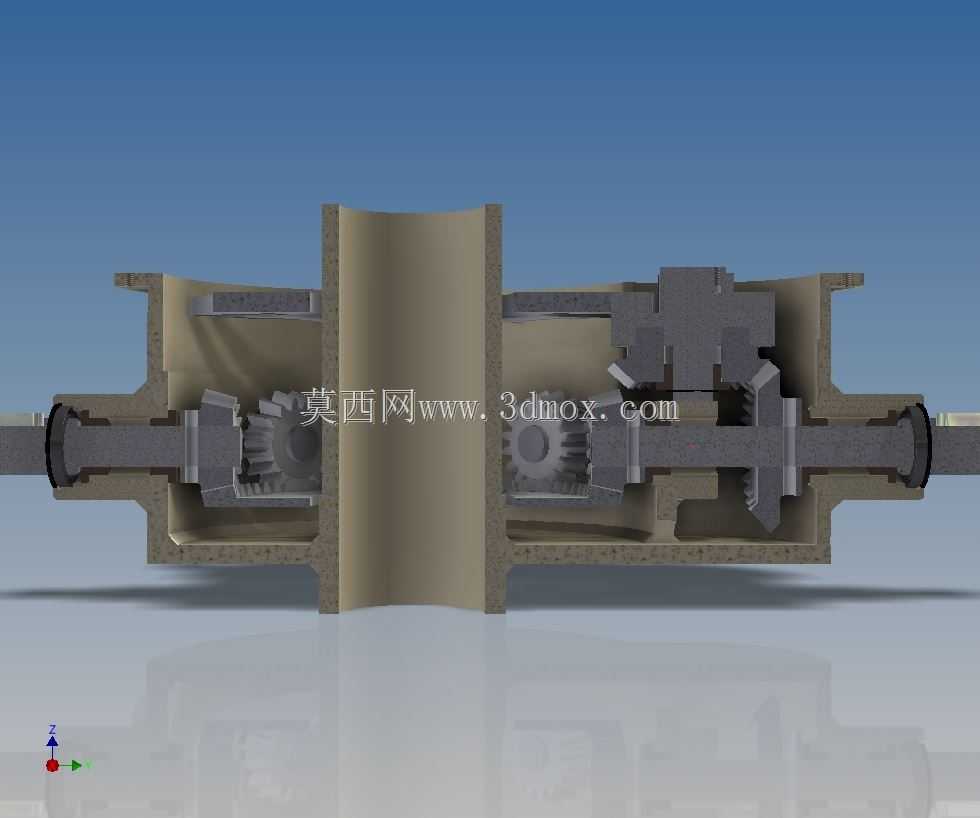

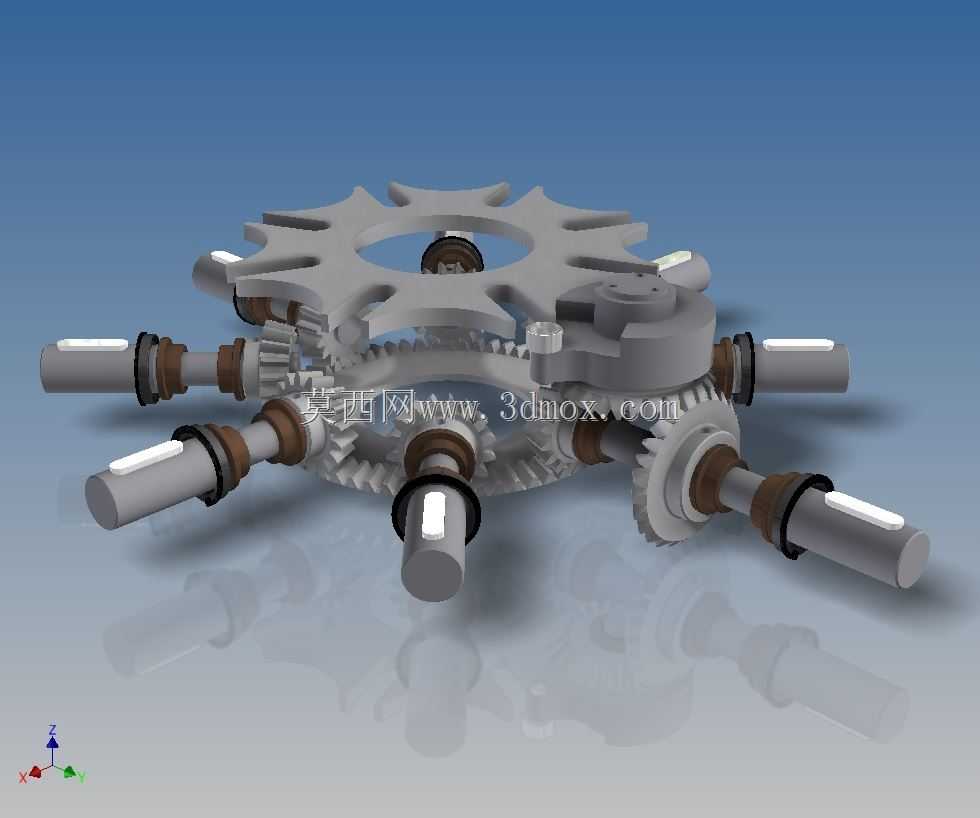

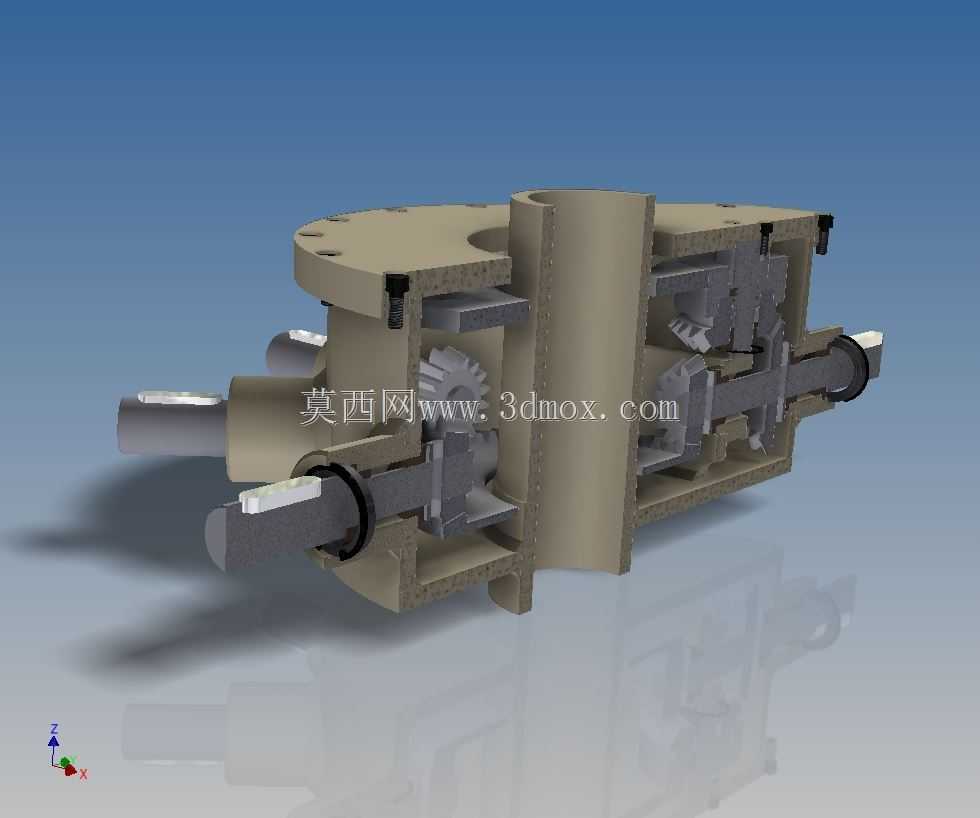

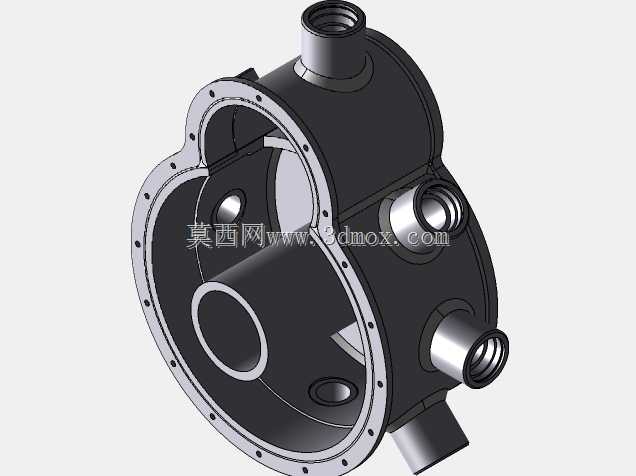

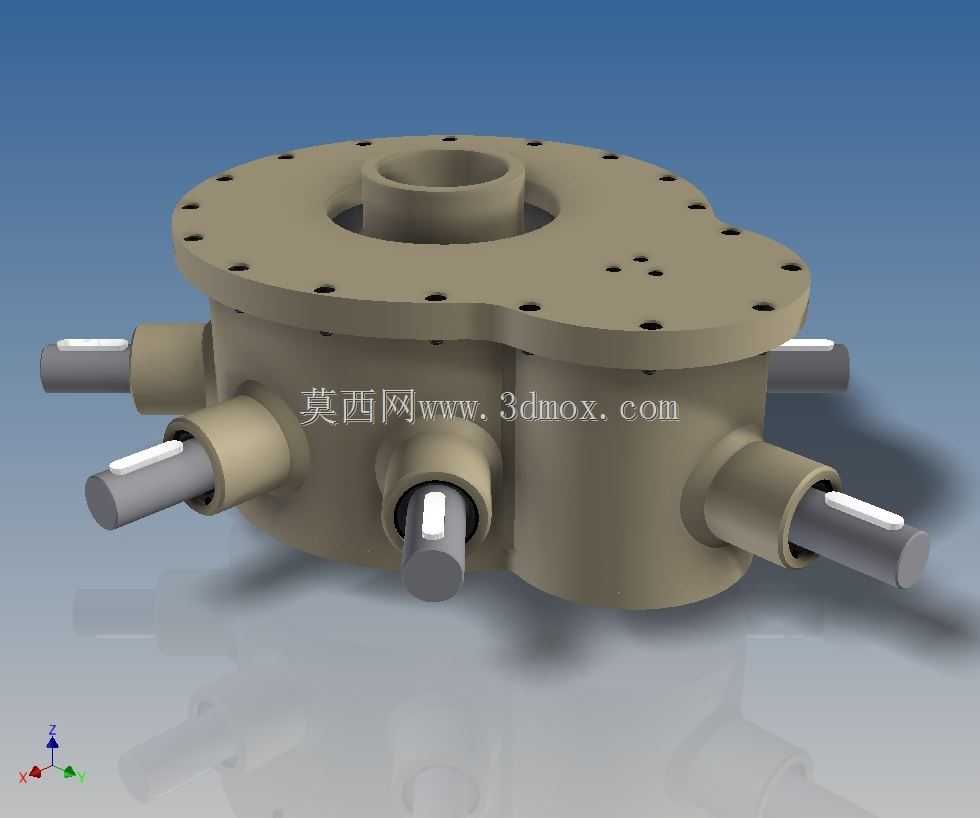

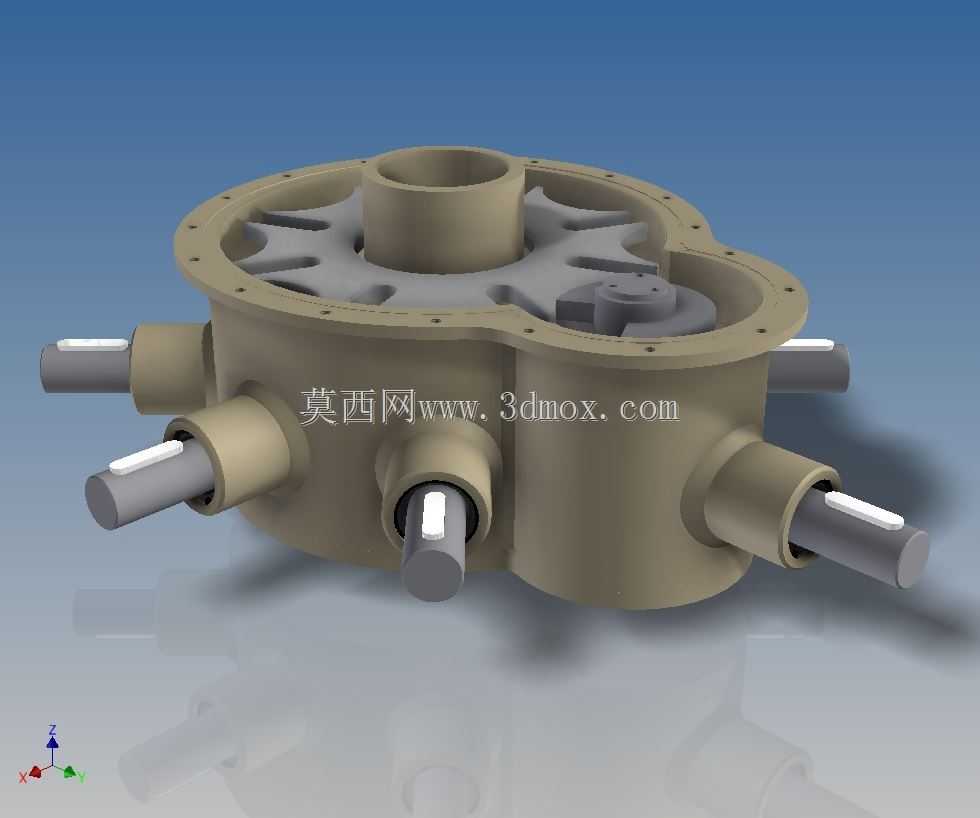

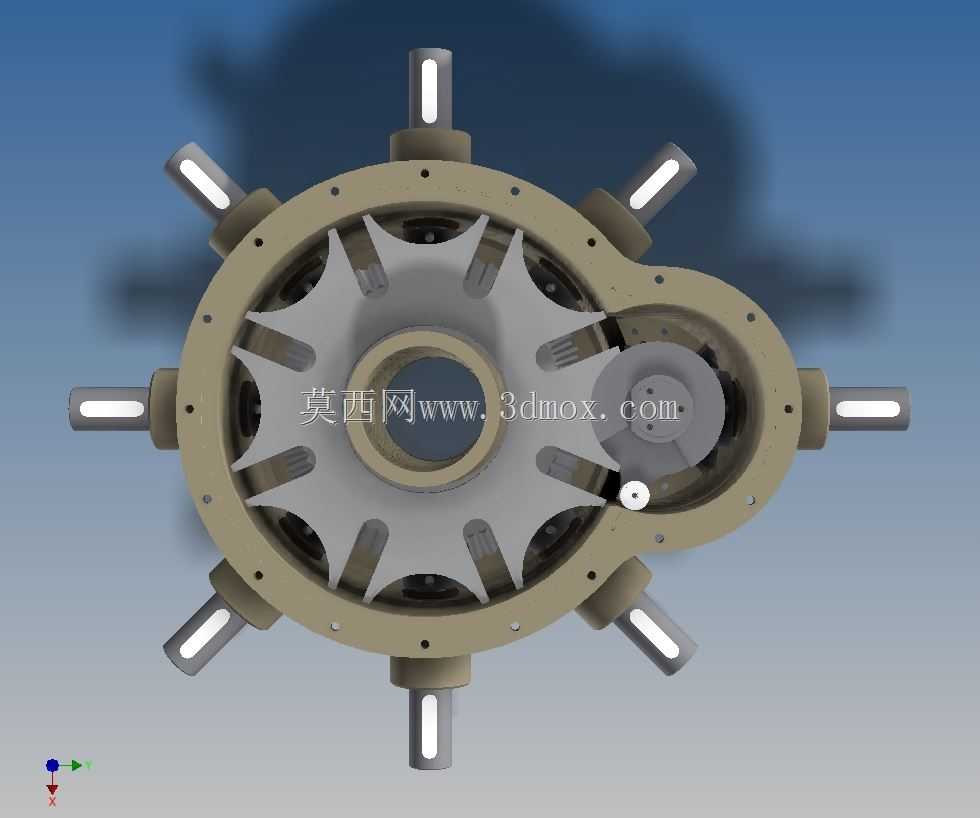

这款多轴输出的步进传动结构，主要应用在需要单动力输入、多工位同步分步动作的自动化产线工位、小型专用设备的进给单元中，比如轻工包装设备的分料送进机构、小型装配专机的多工位同步驱动单元，替代传统多个独立动力头分散驱动的方案，能大幅缩减设备的动力排布空间，降低多轴同步控制的调试难度。从结构设计逻辑来看，整体采用一体化铸造壳体作为承载基体，上端法兰面做了整圈均布的安装孔位，可直接与设备的安装机架或者动力输入端的安装座贴合固定，安装贴合面的平面度在设计时预留了精加工余量，能保证装配后壳体的形位公差满足轴系运转的同轴度要求，避免轴系偏磨引发的运转卡滞、噪音过大问题。壳体侧面共布置六根输出轴，每根轴的伸出端都做了标准平键键槽，可直接同步安装传动齿轮、同步带轮或者执行拨轮，实现单输入下的多路径动力分流，每根轴的轴伸长度、轴径尺寸都做了统一的边界约束，伸出长度控制在适配常规传动件安装的范围内，不会因为轴伸过长引发轴端挠度变形，也不会因为轴伸过短导致传动件安装时与壳体外壁发生干涉。壳体上盖与主体的结合面做了密封槽预留设计，可嵌入密封胶条实现腔体密封，既能够储存润滑脂对内部啮合的传动副进行持续润滑，也能阻挡车间环境中的粉尘、切削液杂质进入腔体内部，延长内部传动零件的使用寿命。在轴系的布局上，每根输出轴的轴承安装位都做了同轴的台阶孔设计，可直接装入标准深沟球轴承，轴承位的公差配合选用基孔制过渡配合，既保证轴承安装后不会出现跑圈问题，也能降低装配时的压装难度，不需要额外定制专用工装就能完成轴承与轴、壳体的装配。整体结构的外形轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，既能够降低铸造时的应力集中问题，也能避免设备装配调试过程中尖锐边角划伤操作人员。从安装边界来看，整体结构的外接圆尺寸、安装孔的孔位分布都适配常规小型设备的安装空间，不需要对原有设备的安装基面做大规模改造就能直接替换原有单轴输出的传动单元，在设备改造升级场景中能大幅缩减改造成本与安装调试周期。内部的传动副排布经过空间校核，每一级齿轮啮合的侧隙都预留了合理的调整空间，可通过端盖处的调整垫片控制轴系的轴向窜动量，保证步进传动过程中的传动精度，满足工位送进时的位置精度要求，不会出现传动回差过大导致的工位定位偏差问题。
