脚踏式流体换向控制阀结构设计

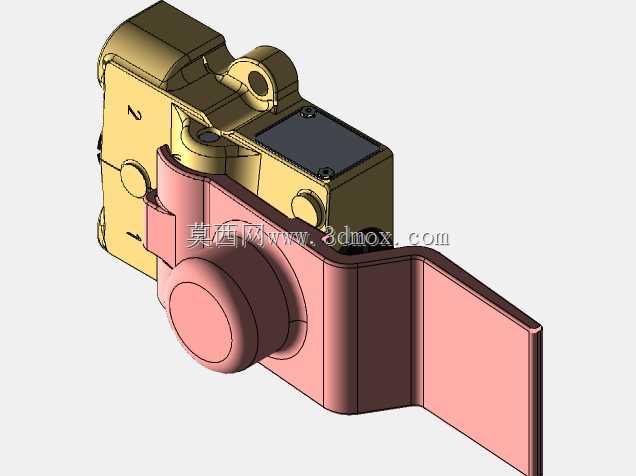

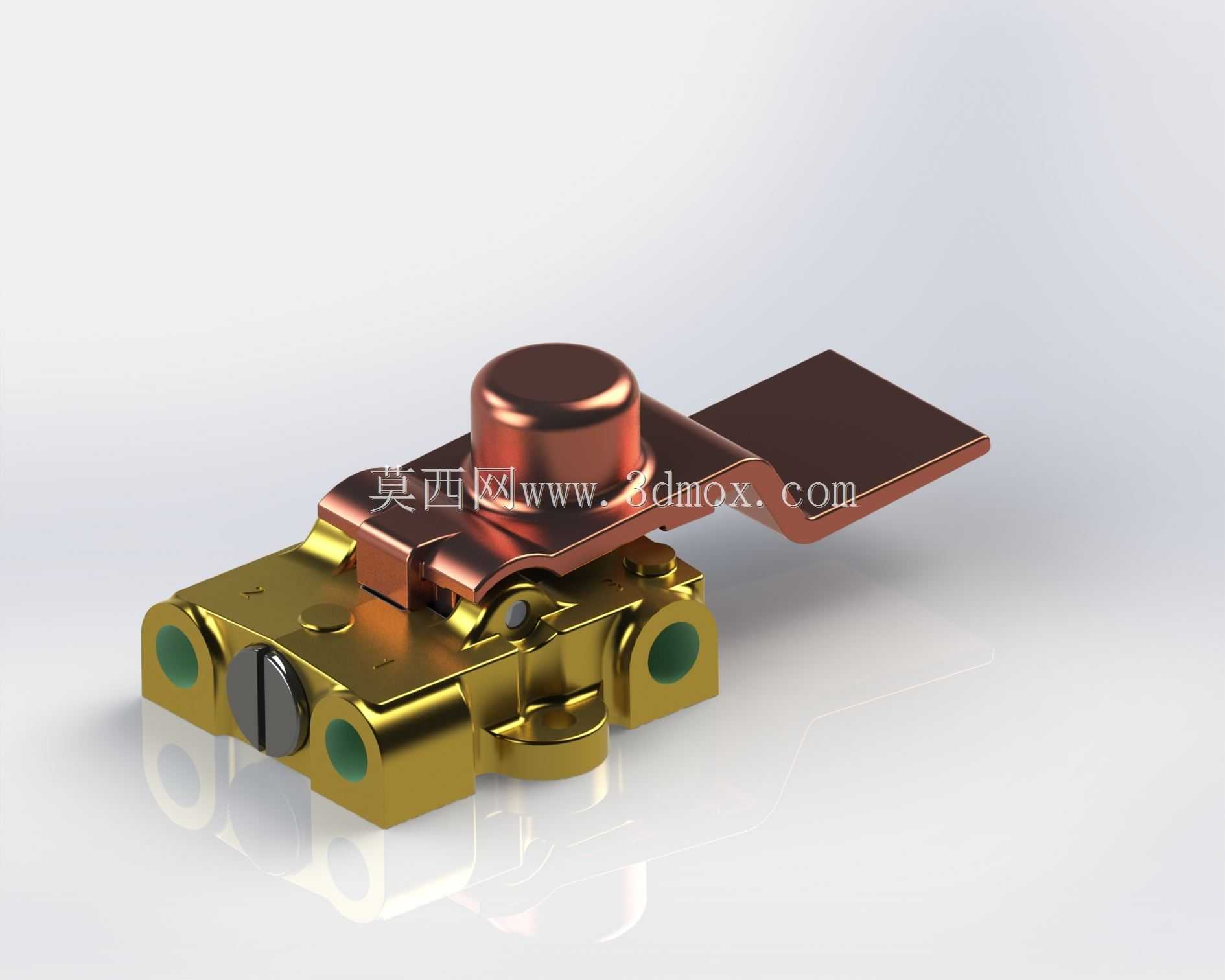

这款脚踏控制的阀类元件，常应用在需要手脚协同作业的工业工位场景中，比如小型装配线的气动夹具控制工位、牙科诊疗设备的水气路切换、小型冲压设备的气路触发回路，还有部分实验室流体管路的通断控制场景，操作人员可以通过脚踩踏板完成阀路的换向动作，解放双手完成工件取放、对位调整等操作，大幅提升工位操作的连贯性。从结构设计来看，阀体采用集成式块体结构，底部三个通路口呈对称式布局，可直接对接标准快插气动接头，安装时不需要额外设计转接板，阀体底部预留的两个安装孔位可直接通过螺栓固定在工位台架的预留安装面上，整体安装边界紧凑，横向占用空间不超过常规成人手掌宽度，纵向安装高度较低，不会对工位周边的工件流转造成干涉。踏板部分采用延伸式平板结构，踩踏面做了加宽处理，操作人员穿着劳保鞋踩踏时不会出现打滑、踩偏的问题，踏板与阀体内部阀芯的联动采用杠杆式传动结构，踩踏行程控制在合理区间，脚踩力度不需要过大就能完成阀芯的换向动作，长时间踩踏操作也不会造成脚部过度疲劳。阀体内部的流道做了平滑过渡处理，能有效降低流体通过时的压力损失，不管是压缩空气回路还是低压液体回路，都能保证流体输送的稳定性，阀芯与阀体的配合部位采用密封件嵌装结构，可有效避免工作过程中出现流体渗漏的问题。顶部的按压复位结构采用金属材质包覆，具备足够的抗冲击性能，即使踏板受到超出常规范围的踩踏力，也不会出现结构断裂、复位失效的问题。在实际选型应用中，这款阀件可适配不同压力等级的气动回路，安装时只需要确认通路口径与现场管路匹配，固定好安装螺栓即可完成装配，不需要复杂的调试步骤，日常维护时只需要定期检查密封件的磨损情况，更换对应规格的密封件就能延长阀件的使用寿命，适合在多工位流水线、小型专用设备、医疗辅助设备等场景中作为流体控制元件使用，其紧凑的结构设计也能适配设备内部狭窄的安装空间，不需要为阀件预留过大的安装腔体。
