螺纹连接式电磁脉冲阀结构设计

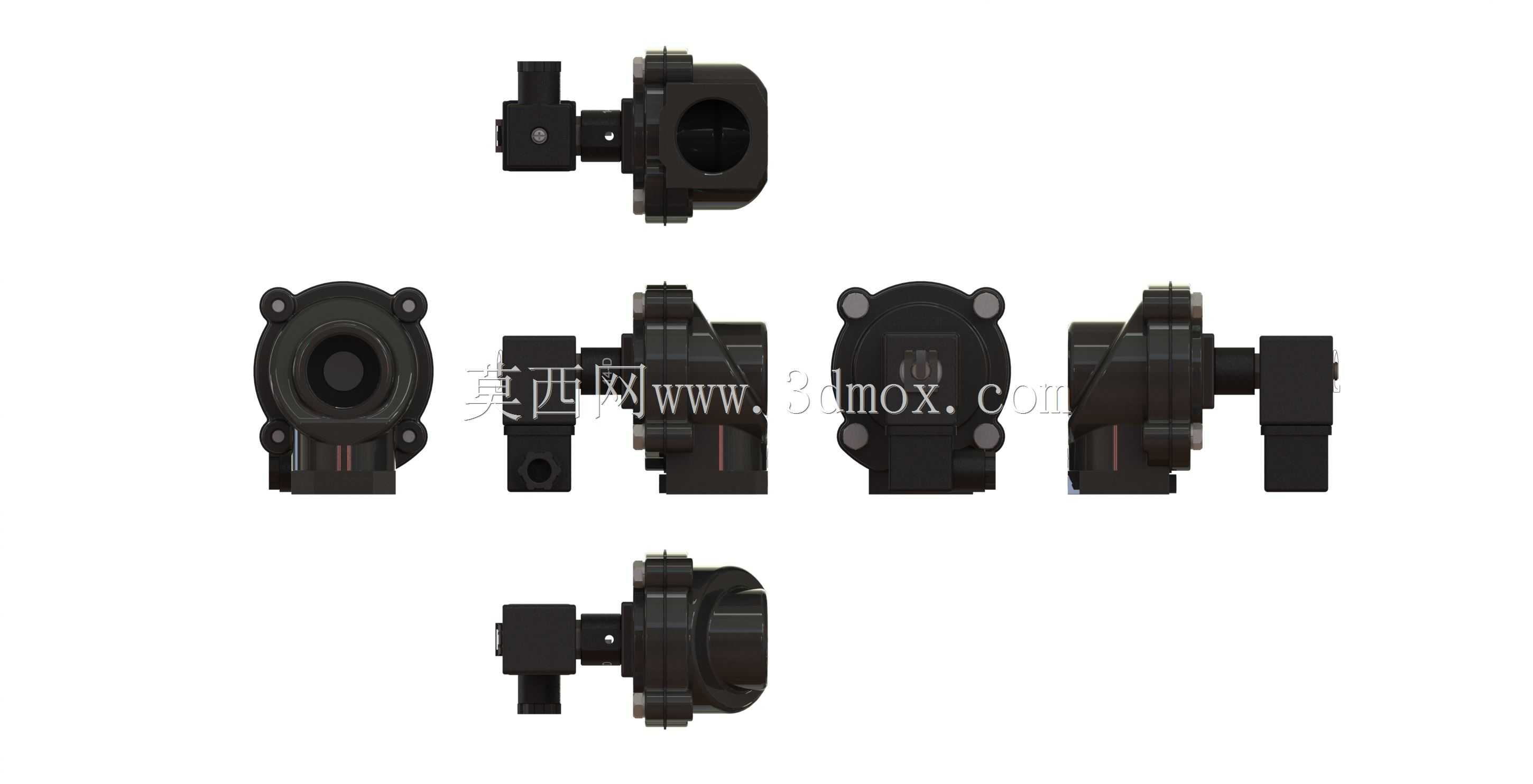

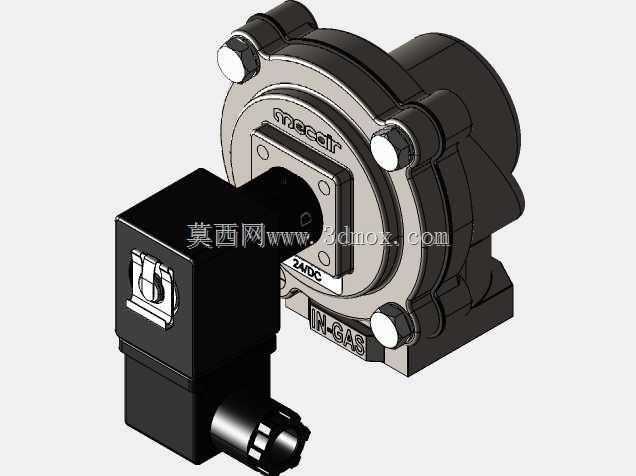

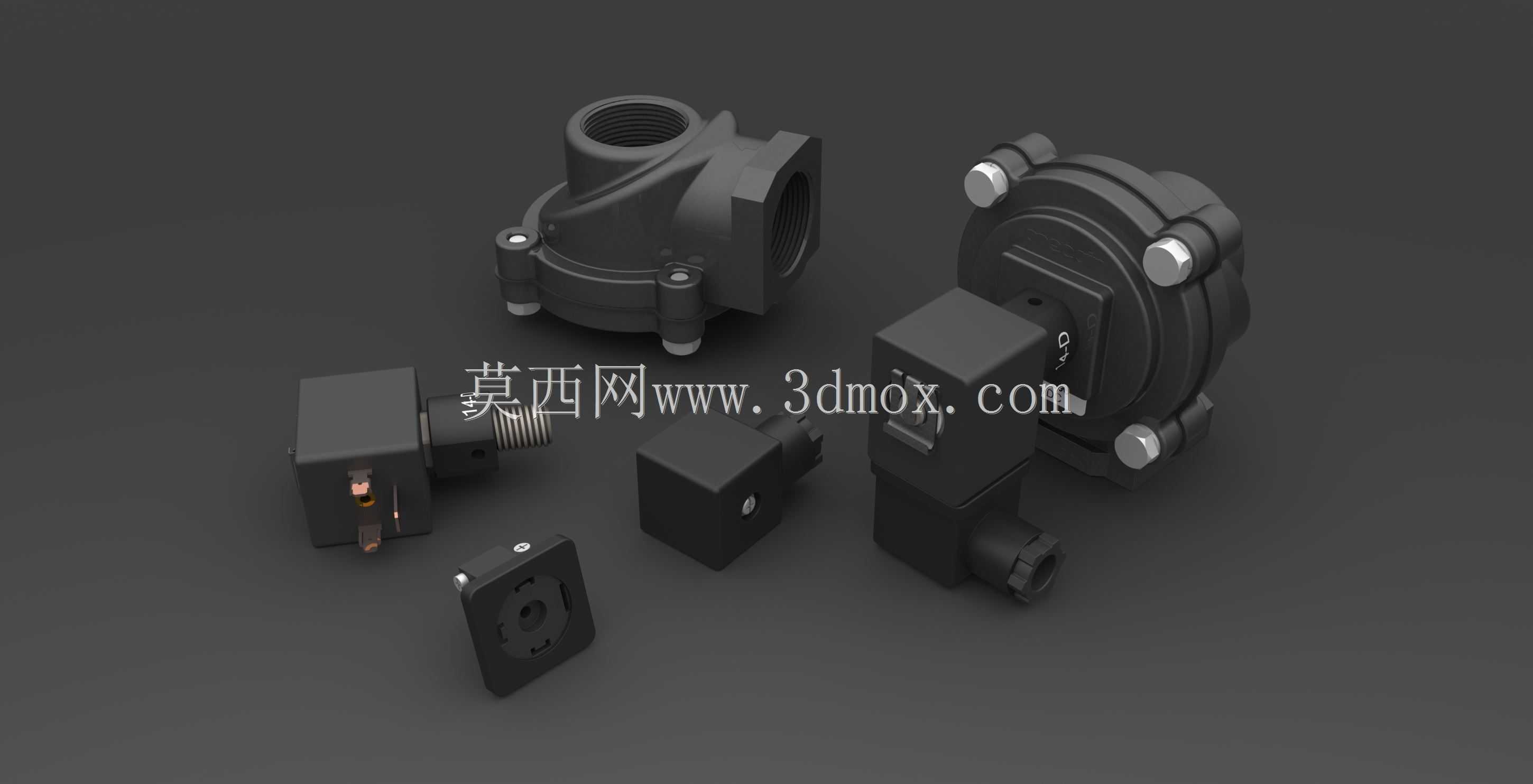

这款螺纹连接式脉冲阀主要适配布袋除尘、滤筒除尘类气路清灰系统，在工业除尘场景中承担压缩空气脉冲喷吹的核心执行功能，依靠电磁先导头的通断控制主膜片的启闭，瞬间释放高压气流完成滤袋表面积尘的吹扫，保障除尘系统过滤阻力维持在合理区间。从结构拆分来看，整体采用分体式模块化设计，主体阀身设置内螺纹接口，可直接与气包喷吹管完成螺纹旋接安装，无需额外焊接法兰，适配小规格除尘单元的紧凑安装空间，安装边界可适配常规2寸以内的气路通径，安装时仅需保证阀身轴线与喷吹管轴线同轴，预留足够的接线与拆装空间即可完成部署。先导电磁头采用标准化插接式结构，线圈部分与先导阀芯做分体设计，后期维护更换线圈时无需拆解主阀气路部分，可直接在线插拔更换，大幅降低现场运维的停机时长。主阀膜片组件采用对称压合结构，膜片周边通过均布的紧固螺栓与阀身、阀盖压紧密封，螺栓排布做等距圆周设计，压紧力均匀分布，避免长期脉冲冲击下膜片局部应力集中导致的密封失效。阀身流道做圆弧过渡处理，压缩空气通过时的流阻更低，喷吹瞬间的气量损失更小，可在同等工作压力下获得更强的喷吹冲击力，覆盖更大面积的滤袋清灰范围。电磁头的接线端做防水结构设计，可适配除尘车间多粉尘、偶有凝露的现场工况，接线端子处设置密封挡圈，避免粉尘侵入导致的接线接触不良。整体结构的装配公差控制在合理区间，各配合面的加工精度可保证膜片启闭动作的响应速度，从电磁头得电到主阀完全开启的响应时长可满足高频次脉冲喷吹的工况需求，不会出现动作滞后导致的清灰力度不足问题。在实际选型适配时，可根据现场气包压力、滤袋长度、喷吹间距调整匹配的膜片刚度与弹簧预紧力，该结构预留了足够的参数调整空间，可适配不同工况下的喷吹压力与喷吹周期要求，阀身材质采用压铸铝合金，在保证结构强度的同时控制整体重量，降低安装时对气包接口的载荷负担，长期运行下不会出现阀身变形导致的密封泄漏问题。
