手动齿轮驱动法兰连接截止式换向阀

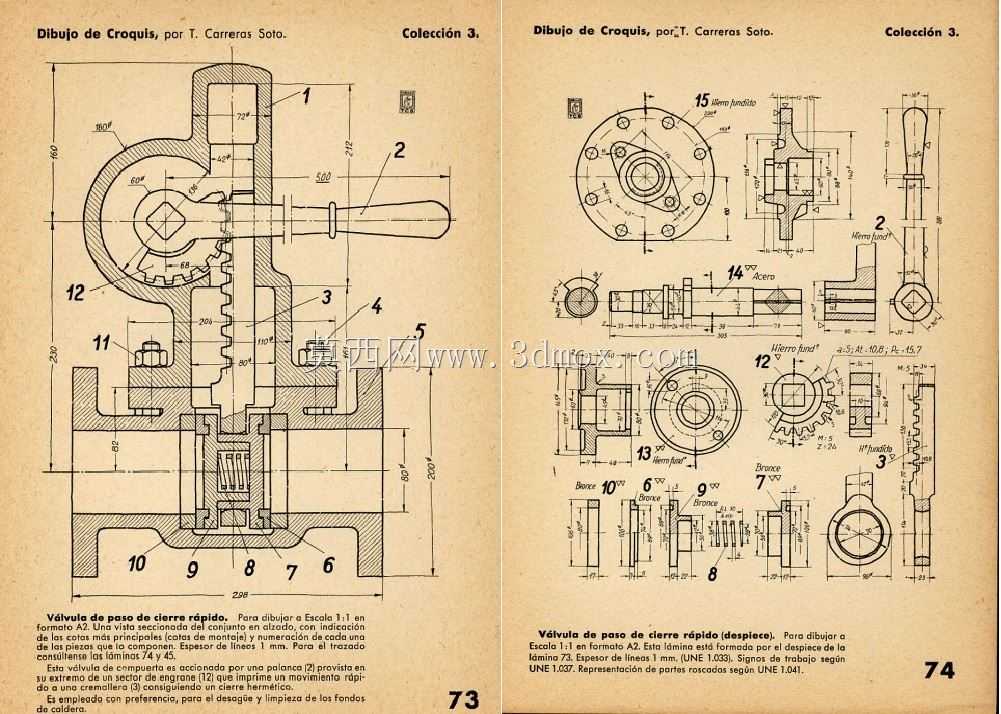

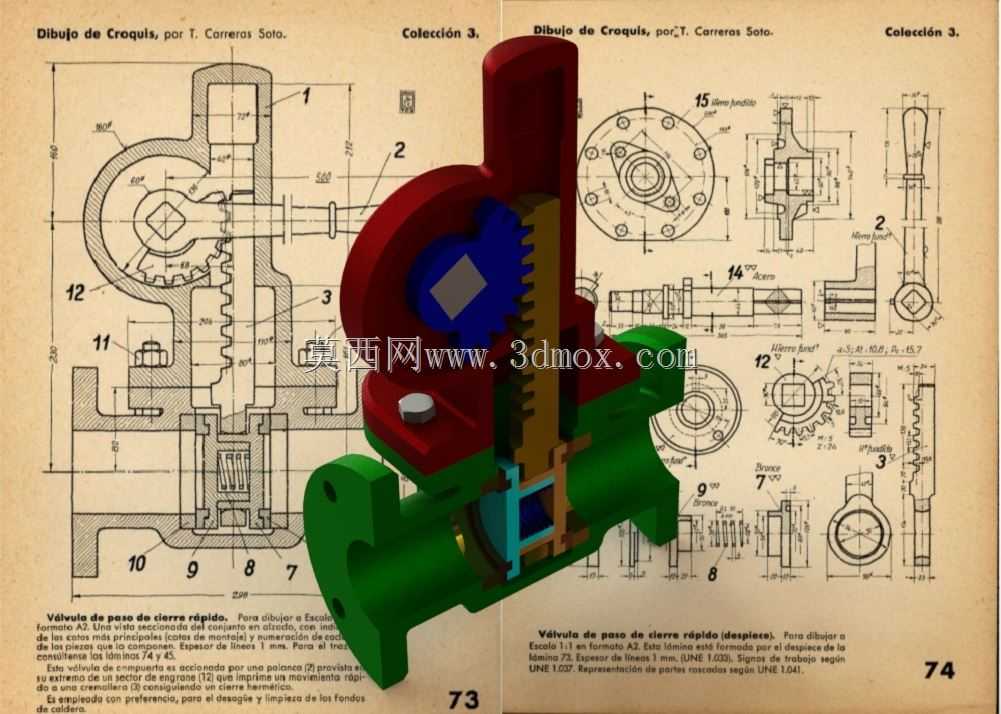

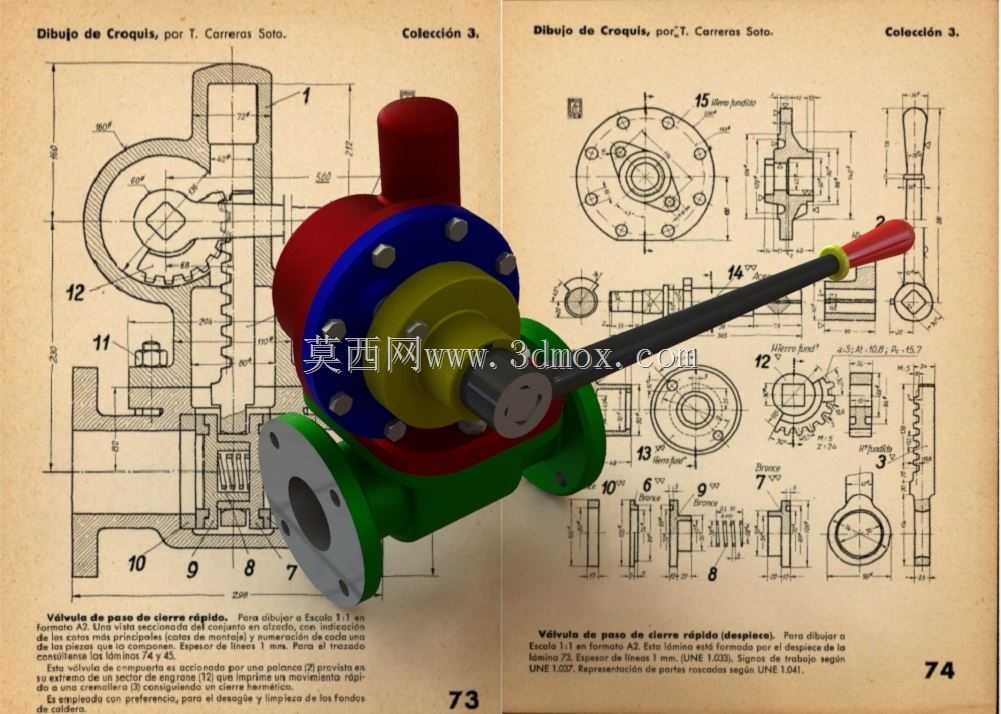

这款手动操控的齿轮传动阀件，主要应用在低压流体输送管路系统中，常见于小型化工试验管线、民用给排水支路、小型液压试验台的油路通断控制场景，也可作为小型气动系统的支路截止换向部件使用，适配无持续供电、需要人工就地确认管路通断状态的作业场景，避免电控阀件失电误动作带来的作业风险。从结构设计来看，该阀采用内置齿轮齿条传动结构，将操作手柄的摆动转化为阀芯的直线往复动作，相比普通旋拧式截止阀，操作力矩更小，现场作业人员无需借助加力杆即可完成带压状态下的启闭操作，手柄端部设置的防滑握套适配带劳保手套的操作场景，避免操作打滑。阀体进出口采用标准法兰连接结构，法兰端面的密封槽适配常规石棉橡胶垫或四氟密封垫，安装时可直接与同通径的管路法兰配对，无需额外加工转接接头，安装边界预留了足够的螺栓操作空间，现场拧装法兰螺栓时不会与阀体突出结构产生干涉。阀腔内部的齿轮传动副设置了独立的润滑腔，端盖采用多螺栓均匀紧固，密封垫片可阻止管路内的流体进入传动腔，避免流体介质冲刷齿轮造成磨损，同时也防止润滑脂泄漏污染管路内的输送介质。阀芯与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中补偿能力，即使长期使用出现轻微磨损，在操作力的作用下仍能保持可靠密封，不会出现内漏问题。操作手柄的摆动角度对应阀芯的不同开度，现场作业人员可通过手柄的停留位置直观判断阀门的开度状态，无需额外加装开度指示装置，在需要调节管路流量的场景下，也可通过控制手柄的摆动角度实现流量的粗略调节，兼顾截止与节流的使用需求。阀体外部的结构加强筋沿流体流向布置，既可以提升阀体的承压能力，也不会额外增加过多的阀体重量，整体结构紧凑，可安装在管路排布密集、操作空间狭小的工位，不会因为阀体体积过大影响周边其他阀件或管线的安装维护。
