商用车悬架钢板弹簧总成结构设计

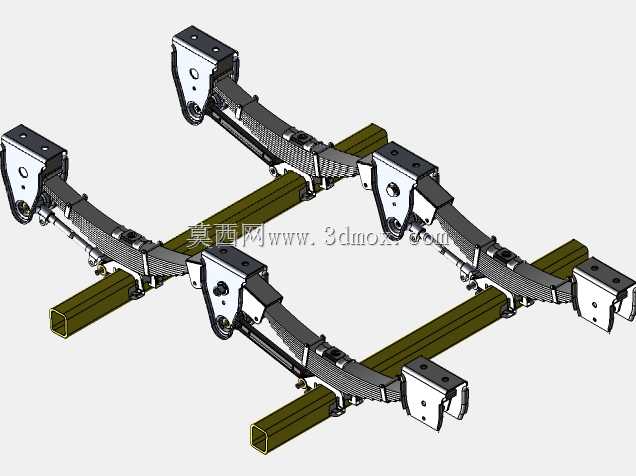

这套钢板弹簧总成结构，主要应用于轻型商用车、低速载货车辆的非独立悬架系统中，直接承担车架与车桥之间的力传递作用，同时兼顾行驶过程中的冲击缓冲与震动衰减功能。从结构布局来看，整套总成采用左右对称的双组板簧设计，每组板簧由多片长度渐变的合金弹簧钢叠合而成，板片之间通过中部的中心螺栓定位，两端通过卷耳结构配合吊耳支架与车架纵梁实现铰接，中部通过U型螺栓与车桥的方管梁体刚性固定，安装边界完全匹配常规轻卡车型的车架开档尺寸与车桥安装孔位，不需要额外改动车架结构即可完成适配替换。设计过程中重点考虑了板簧的刚度渐变特性，空载状态下仅主簧参与工作，保证行驶平顺性，重载状态下副簧接触承压，整体刚度提升，满足不同载荷工况下的承载需求，板片端部做了切斜与倒角处理，减少片间应力集中，同时降低板片之间的摩擦异响。板簧两端的支架采用冲压焊接结构，安装孔位预留了足够的铰接间隙，适配车辆行驶过程中车桥上下跳动带来的角度变化，避免运动干涉。配套的方管横梁作为车桥的承载基体，与板簧的接触位置加装了耐磨垫片，减少长期使用过程中的接触面磨损，延长部件使用寿命。从实际使用场景出发，这套结构能够过滤路面传递的大部分高频震动，在车辆经过颠簸路面、减速带或者非铺装路面时，通过板片之间的相对滑动与自身弹性变形吸收冲击能量，避免车架直接承受刚性冲击，同时保证车轮始终贴合路面，提升行驶稳定性。建模过程中严格还原了板簧的弧高参数、各片板簧的长度差、卷耳的内径尺寸与支架的安装孔距，所有配合面的公差预留符合商用车底盘部件的装配要求，结构细节包含了板簧夹箍、中心螺栓、吊耳销等全部装配零件，能够直接用于底盘悬架的装配校核、运动仿真模拟，也可作为同类型悬架结构设计的参考原型，帮助设计人员快速完成板簧选型与安装结构的匹配验证，减少重复建模的工作量。
