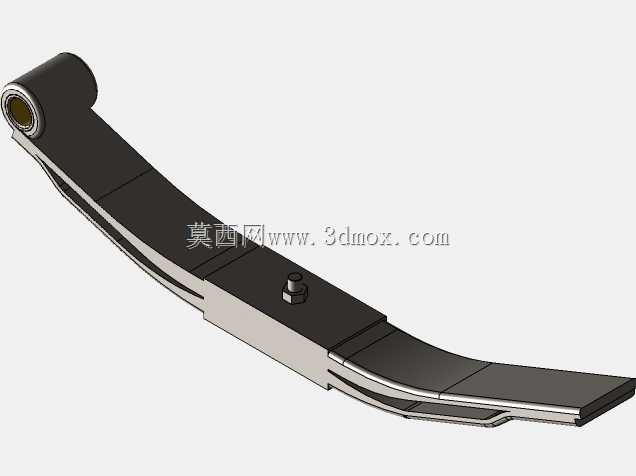

商用车悬架用抛物线变截面钢板弹簧结构

在商用车底盘悬架系统中，钢板弹簧是承担载荷传递、冲击缓冲的核心弹性部件，这款抛物线型钢板弹簧主要面向轻中型载货汽车、客运中巴以及非道路工程作业车辆的悬架配置需求，替代传统多片等截面钢板弹簧，在保证承载能力的前提下降低非簧载质量，提升整车行驶平顺性。从实际装车场景来看，该部件一端通过卷耳结构与车架前端的吊耳销铰接，另一端通过滑动支座或吊耳连接车架后端，中部通过U型螺栓紧固在车桥桥壳上方，车轮传递的路面冲击会先作用于车桥，再通过钢板弹簧的片间摩擦与弹性形变吸收冲击能量，避免刚性冲击直接传递至车架与货厢，同时还承担着传递纵向力、侧向力以及各方向力矩的作用，是悬架系统中兼顾承载与导向功能的关键部件。

设计过程中首先围绕目标车型的额定轴载、动载系数确定簧片的总刚度，抛物线变截面的设计思路是将簧片的应力分布沿长度方向做均匀化处理，区别于传统等截面簧片在中心螺栓位置应力集中、两端应力富余的问题，每片簧片的截面厚度沿长度方向按抛物线规律变化，让各截面在额定载荷下的弯曲应力趋近一致，在同等承载能力下可以减少簧片数量、降低总成自重，同时减少片间接触面积，降低干摩擦带来的悬架刚度非线性变化，提升车辆行驶时的减震舒适性。

从安装边界来看，端部卷耳的内径尺寸匹配常规商用车的悬架销直径，卷耳内部预留了衬套安装空间，可压装橡胶衬套或金属复合衬套，缓解铰接位置的磨损与冲击；总成的伸直长度、弧高参数适配对应车型的悬架行程范围，最大动行程下不会出现簧片反弓、片间错位的问题，中心螺栓的位置与车桥安装孔位精准对应，两侧U型螺栓的安装跨距符合主流轻卡车桥的安装尺寸，不需要额外改动桥壳与车架的安装支座即可完成替换。簧片之间在端部设置了减磨垫片，中部通过卡箍约束各片的横向位移，避免车辆转向或承受侧向力时簧片出现横向窜动，中心螺栓位置的夹紧力矩经过校核，既保证各片簧在工作时不发生相对滑移，又不会因为夹紧力过大导致簧片根部出现附加应力。实际使用中，抛物线钢板弹簧的片间摩擦更小，在铺装路面行驶时对细碎振动的过滤效果优于传统多片簧，同时变截面设计让簧片的疲劳寿命更长，在额定载荷下的应力循环次数满足商用车的行驶里程要求，适合对车辆自重、燃油经济性以及行驶平顺性有要求的车型选用。
