商用车悬架用多片式钢板弹簧结构设计

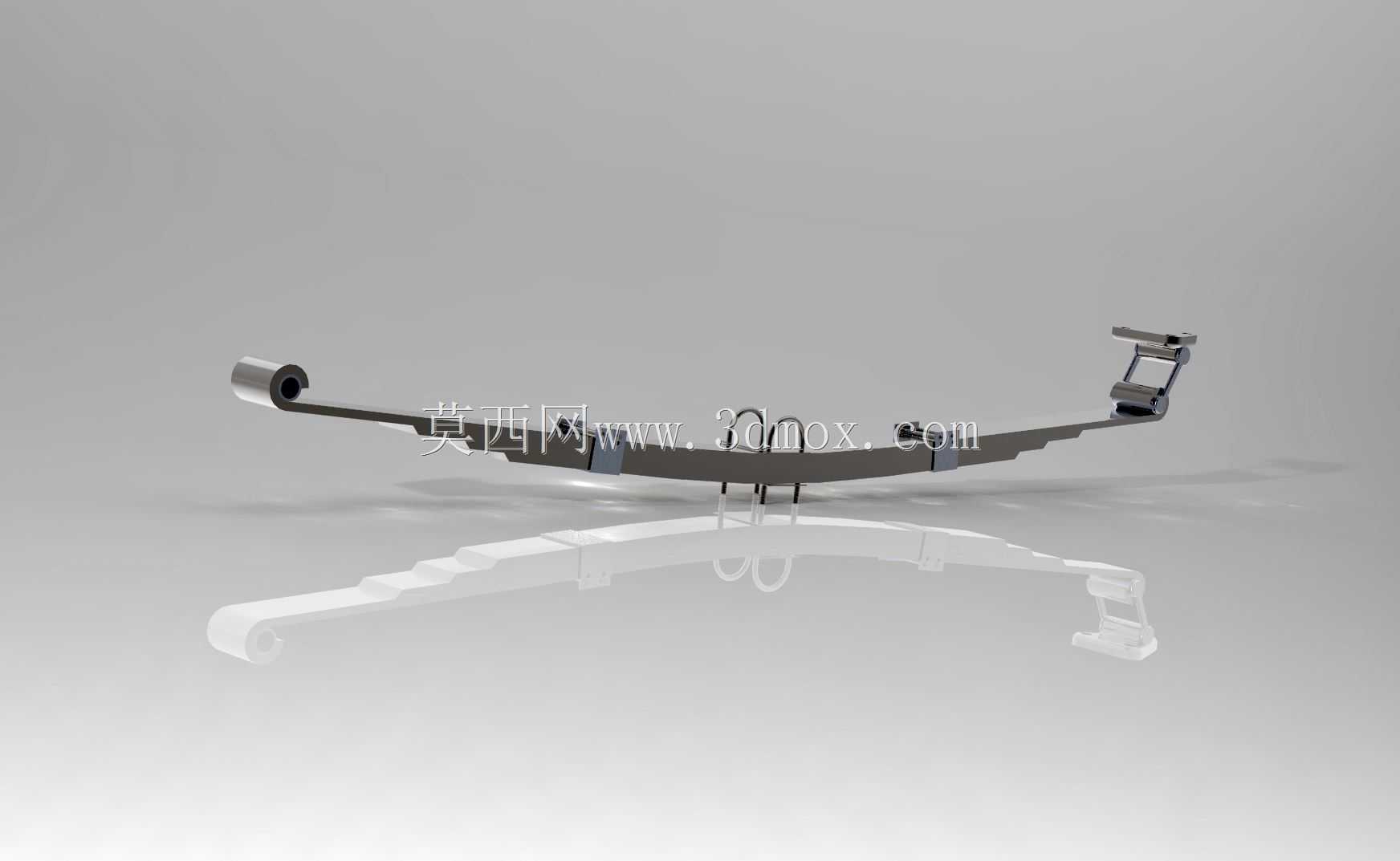

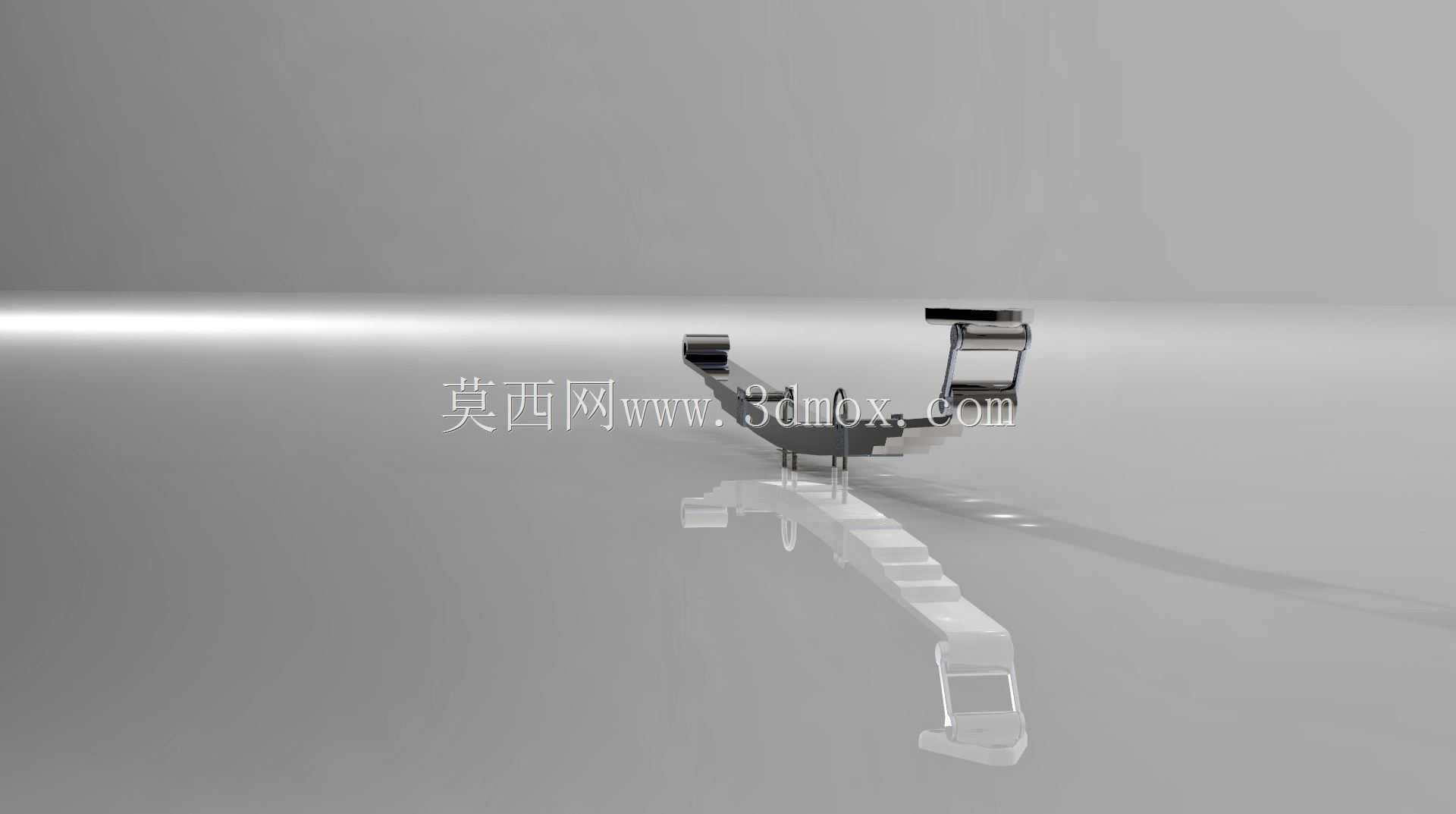

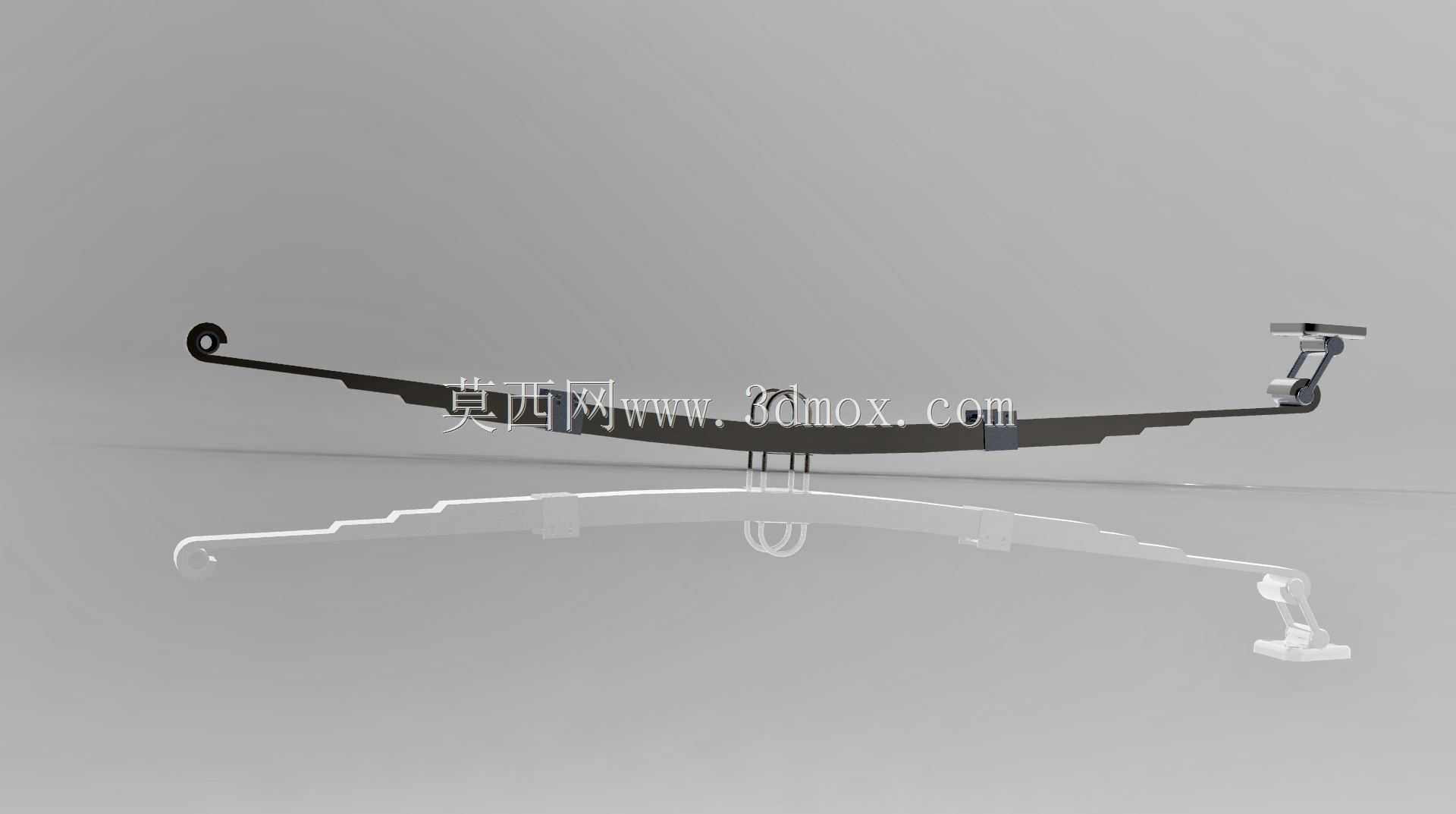

在商用车、非道路工程车辆的悬架系统设计中，多片式钢板弹簧是承担载荷传递、路面冲击缓冲的核心弹性部件，其结构合理性直接决定整车行驶平顺性、操控稳定性与部件使用寿命。这款板簧采用多片不等长变曲率钢板叠合结构，主片两端卷制铰接结构，一端为固定吊耳安装位，另一端为活动吊耳适配位，可适配车辆行驶过程中悬架跳动带来的长度变化，避免刚性连接产生的结构应力集中。叠片间通过中部U型螺栓安装位实现紧固夹紧，保证各片钢板在受载变形时可产生相对滑动，利用片间摩擦提供一定的阻尼作用，衰减路面传递的振动能量，减少减震器的工作负荷。从安装边界来看，主片卷耳的同轴度公差需控制在0.2mm以内，保证铰接销轴安装后无卡滞，中部夹紧位的平面度公差不超过0.15mm，确保与车桥安装面贴合紧密，避免局部应力过大导致片体断裂。设计过程中需根据额定轴载计算各片钢板的厚度、长度与曲率半径，主片承担主要的纵向力与横向力传递，因此选用更高屈服强度的合金弹簧钢材质，副片根据载荷变化逐级参与承载，在空载时仅主片与少量副片接触，保证空载状态下的悬架刚度偏低，提升行驶平顺性，满载时所有叠片完全贴合，悬架刚度提升，满足重载承载需求。板簧的弧高设计需匹配整车悬架的静挠度要求，通常根据车辆额定载荷下的静挠度值反推自由状态下的弧高，同时预留一定的反跳限位行程，避免车辆在颠簸路面行驶时板簧反向变形超过极限导致结构损坏。两端卷耳内部需设计衬套安装位，通常采用橡胶或聚氨酯衬套，可缓冲铰接处的冲击，同时补偿安装过程中的少量角度偏差。片间接触位置在实际生产中会涂抹润滑脂或加装减磨垫片，降低片间摩擦带来的磨损与异响，延长板簧的整体使用寿命。在三维建模过程中，需准确还原每一片钢板的曲率变化、端部倒角结构、中部定位凸点结构，这些细节直接影响后续有限元分析的应力分布结果，若忽略片间的接触间隙设置，仿真得到的应力值会与实际工况存在较大偏差，无法指导后续的结构优化。这类板簧广泛应用于轻卡、重卡、皮卡、农用拖拉机以及部分低速工程车辆的前后悬架，相比螺旋弹簧，其结构简单、承载能力强、维护成本低，适合重载工况下的车辆使用，设计时还需考虑板簧的动刚度特性，匹配不同车速下的振动频率，避免与车身产生共振，提升整车的乘坐舒适性。
