马车螺栓标准件三维参数化设计模型

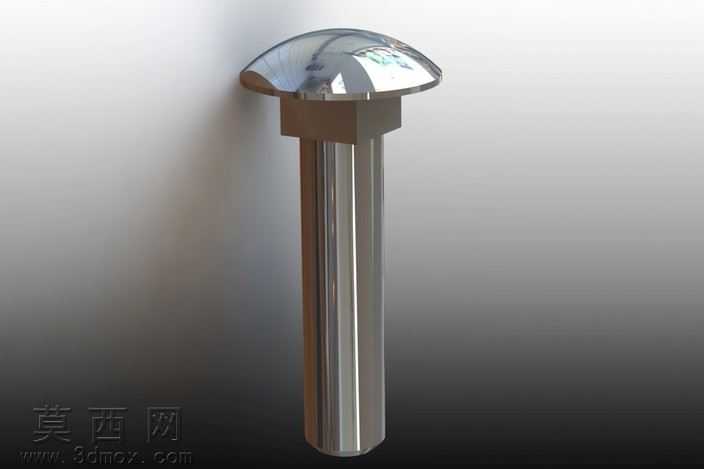

本模型为马车螺栓的参数化族表三维设计成果，建模过程依托主流三维机械设计软件完成，整体建模逻辑围绕标准件的系列化设计需求搭建，首先梳理马车螺栓的核心结构特征：其由大半圆形沉头、方颈定位段、圆柱螺杆段三个核心功能部分组成，建模时先以旋转特征构建螺栓的主体回转基体，精准匹配大半圆头的弧面曲率与螺杆的同轴度要求，随后通过拉伸切除特征在头部下方加工出四方定位颈，该结构是马车螺栓区别于普通外六角螺栓、半圆头螺栓的核心标识，作用是安装时卡入被连接件的预制方孔内，防止螺栓随螺母同步转动，实现单边锁紧的安装效果。建模过程中对各结构的衔接处做了符合机械加工工艺的圆角过渡处理，避免应力集中的同时还原真实零件的加工特征，材质渲染阶段采用镀锌钝化处理后的金属材质，调整材质的金属度、粗糙度与环境反射参数，还原五金紧固件表面略带光泽的金属质感，渲染背景选用深蓝色纯色背景，搭配定向打光方案突出螺栓的轮廓结构与表面光影变化，清晰展现各段结构的形态差异。本模型采用族表设计方式搭建，可通过参数驱动快速生成不同公称直径、不同螺杆长度、不同方颈尺寸的同系列马车螺栓模型，无需重复建模即可覆盖常用规格的马车螺栓设计需求，建模时严格遵循紧固件相关国家标准的尺寸公差要求，各部分尺寸比例、结构细节均与实物零件保持一致，可直接用于机械装配设计、紧固件选型演示、装配干涉检查等场景，模型的结构树逻辑清晰，特征参数可编辑，使用者可根据实际设计需求调整对应尺寸参数，快速适配不同的装配使用场景，方颈部分的尺寸与沉头的直径比例经过反复校核，确保安装时的定位防转效果符合实际使用要求，螺杆部分未绘制螺纹特征以降低模型数据量，若有需求可通过软件的螺纹装饰线或实体扫描特征快速添加螺纹结构，兼顾模型的轻量化与可编辑性。
