仿赫斯基款汽油加油喷嘴三维结构设计

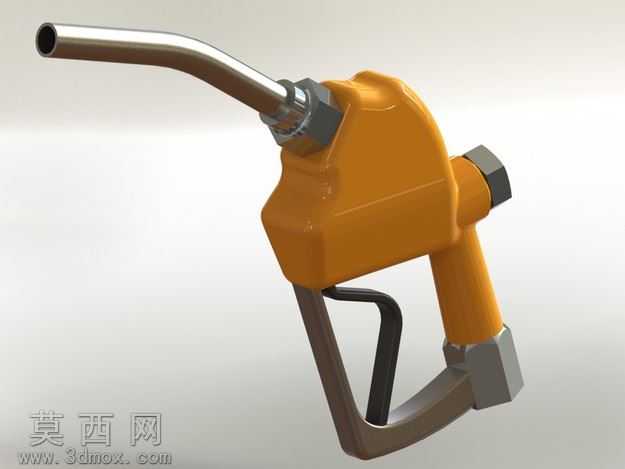

本模型为参照赫斯基产品设计的汽油加油喷嘴三维数模，采用Pro/Engineer Wildfire5.0完成全参数化建模，整体建模过程遵循工业产品正向设计逻辑，先通过对实物产品的结构测绘获取核心尺寸参数，再从基础特征搭建逐步完成整体结构构建。建模初期首先绘制喷嘴主体的骨架草绘，确定出油弯管、握持手柄、扳机护圈、进油接口的相对位置与核心尺寸比例，出油弯管采用扫描混合特征完成曲面构建，精准还原实物产品的弯曲弧度与管口收窄结构，保证加注作业时的油液流向引导效果。主体枪身部分采用实体拉伸结合倒圆角、拔模特征完成基础外形构建，针对枪身的握持区域做了符合人体工学的曲面过渡处理，所有边角位置均添加了符合工业产品安全规范的圆角特征，避免锐边带来的使用安全隐患。扳机结构采用独立零件建模后完成装配约束，还原了扳机与枪身内部阀件的联动空间结构，护圈部分采用薄壁特征构建，在保证结构强度的同时控制整体重量。进油端的接口结构采用旋转特征完成螺纹衔接段的建模，还原了加油枪与输油软管连接的标准接口尺寸。模型整体采用统一的哑光白色工程塑料材质完成渲染预览，场景采用深蓝色纯色背景突出产品主体结构，渲染时添加了柔和的环境漫反射光照，清晰展现各个结构的衔接关系与曲面过渡效果，无多余的场景装饰元素干扰结构展示。模型完整还原了赫斯基款加油喷嘴的外部结构特征，各个零件之间的装配间隙符合实际产品的装配公差要求，可用于加油设备结构教学、产品外观改良设计、加注设备虚拟装配仿真等场景，数模包含完整的特征建模历史，可根据实际设计需求对各个结构尺寸进行参数化调整，适配不同流量规格、不同应用场景的加油喷嘴改型设计需求。
