跨声速风洞试验集成装置结构设计

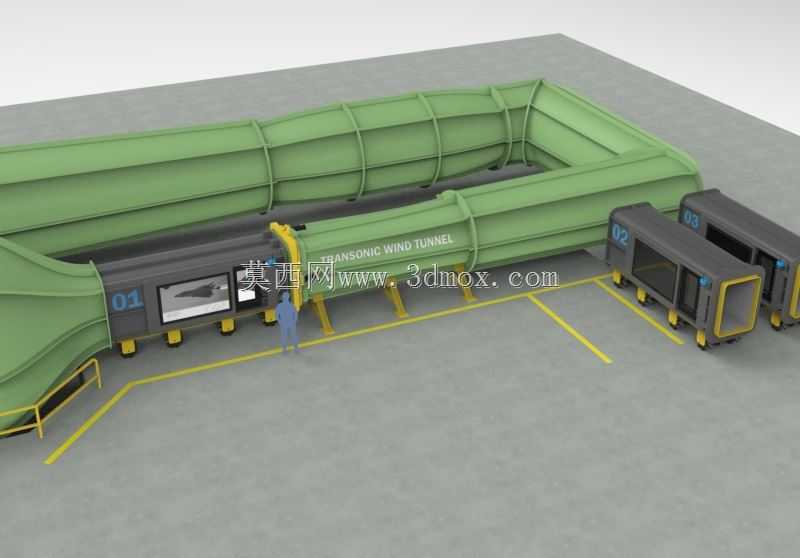

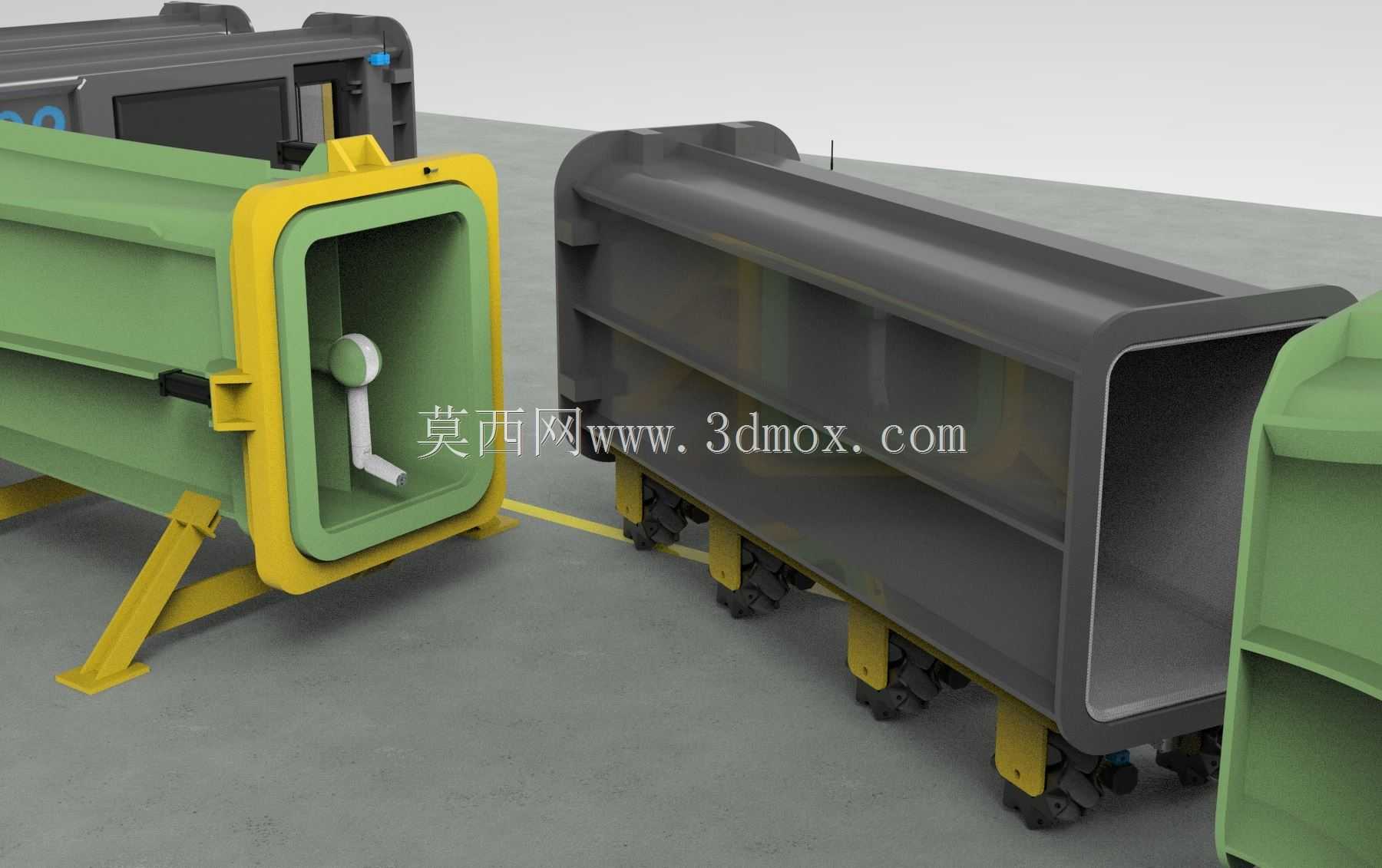

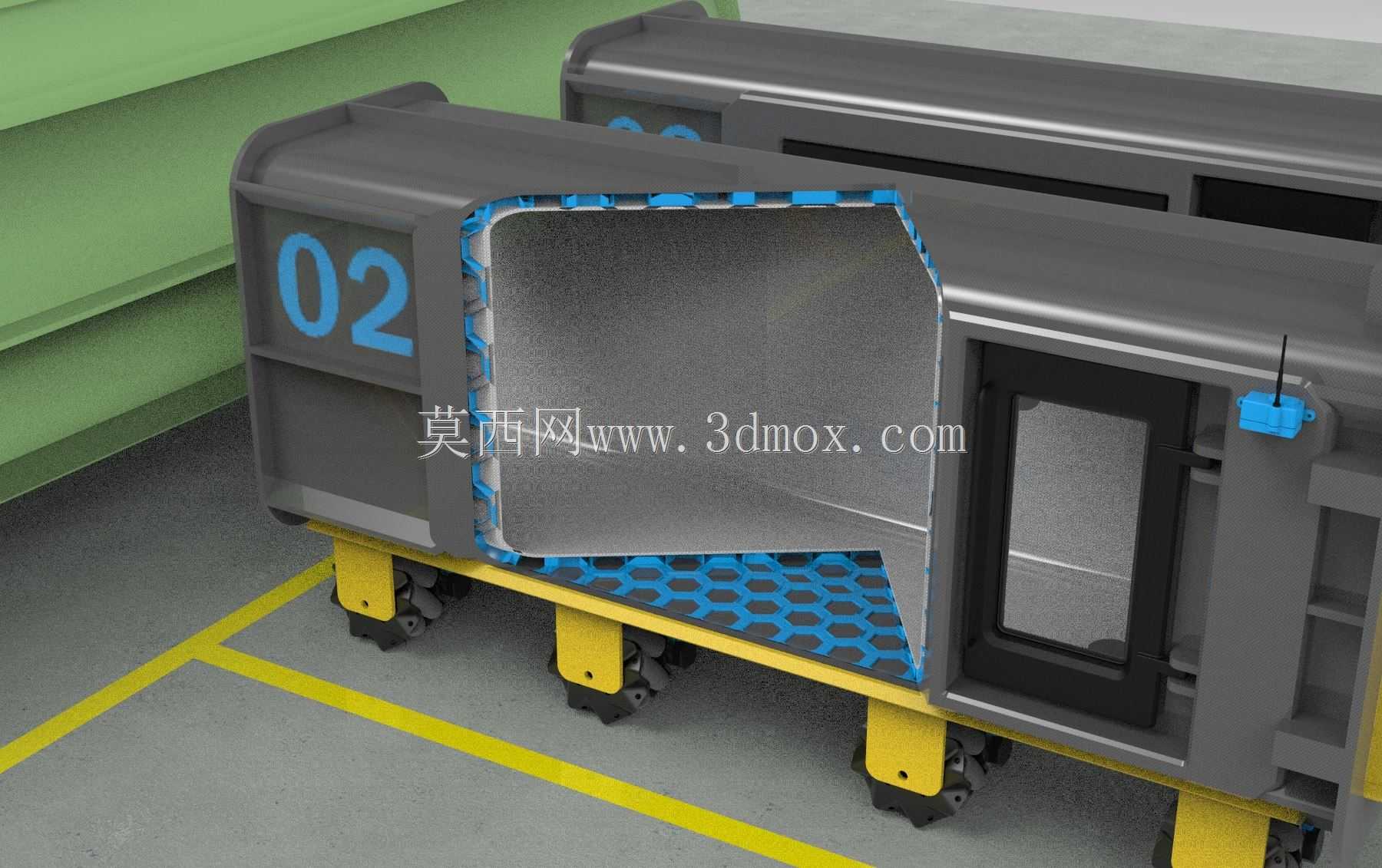

　　这套跨声速风洞试验装置，核心服务于航空航天领域的飞行器缩比模型气动性能验证场景，可覆盖从低速到跨声速区间的常规测力、测压及流场观测试验需求，适配高校航空院系、航空研发单位的日常试验任务，能大幅缩短不同试验模型切换的准备周期。整套装置的主体风洞洞体采用回流式闭式结构，拐角段设置大曲率导流片结构，减少气流沿程压损，洞体试验段预留标准化的模型安装接口，可兼容不同翼型、整机缩比模型的装夹需求。试验段配套的移动托架采用麦克纳姆轮全向移动结构，可在试验车间的平整环氧地坪上完成任意方向的平移、原地回转动作，无需额外铺设专用轨道，单组托架额定承载满足常规1:20缩比飞行器模型及配套装夹工装的总重量要求，托架停靠位置设置有锥形定位销结构，

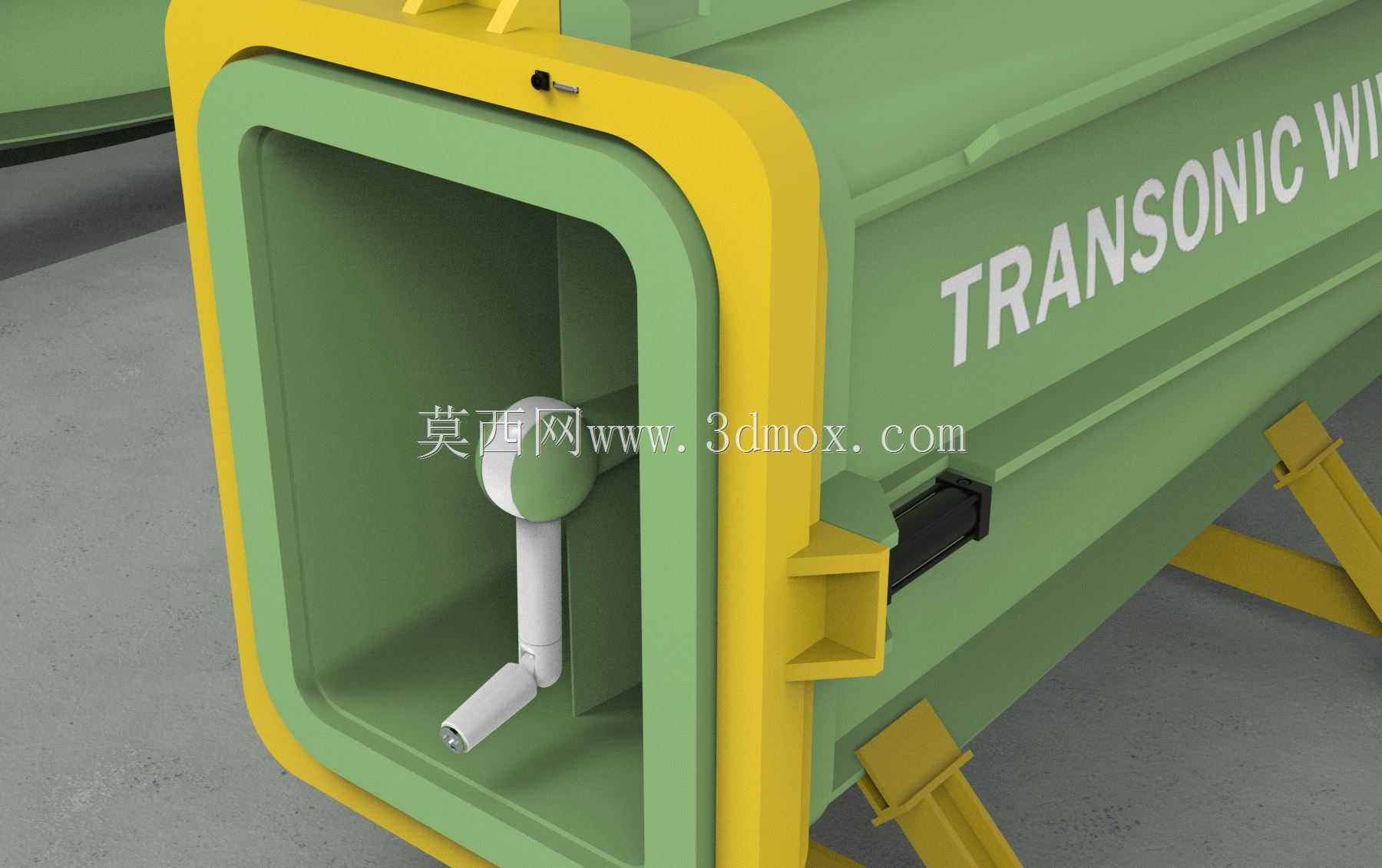

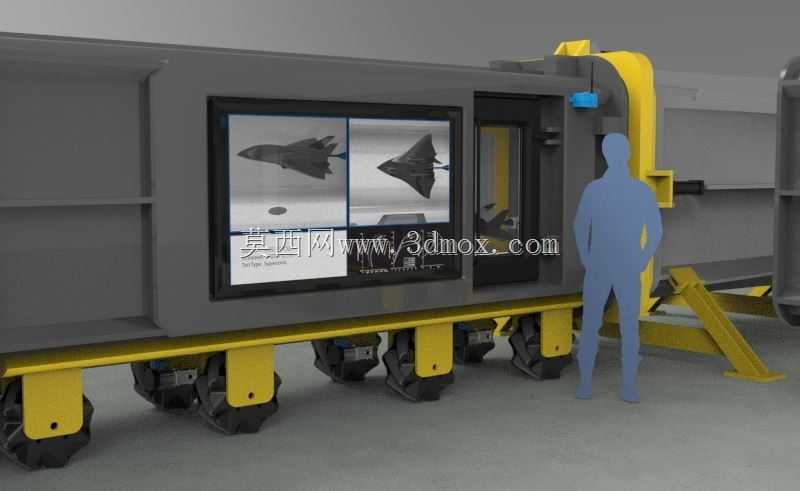

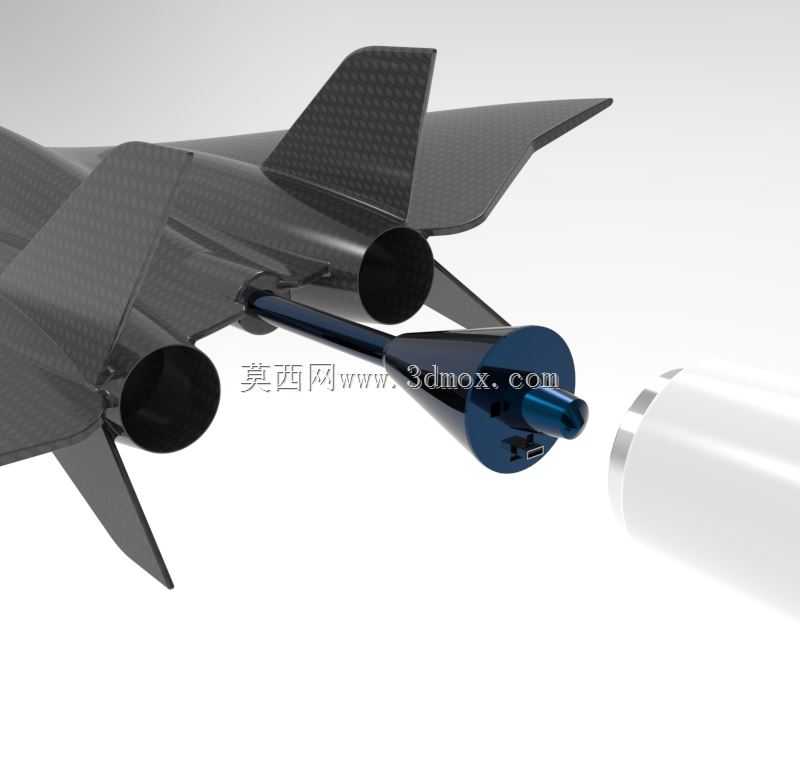

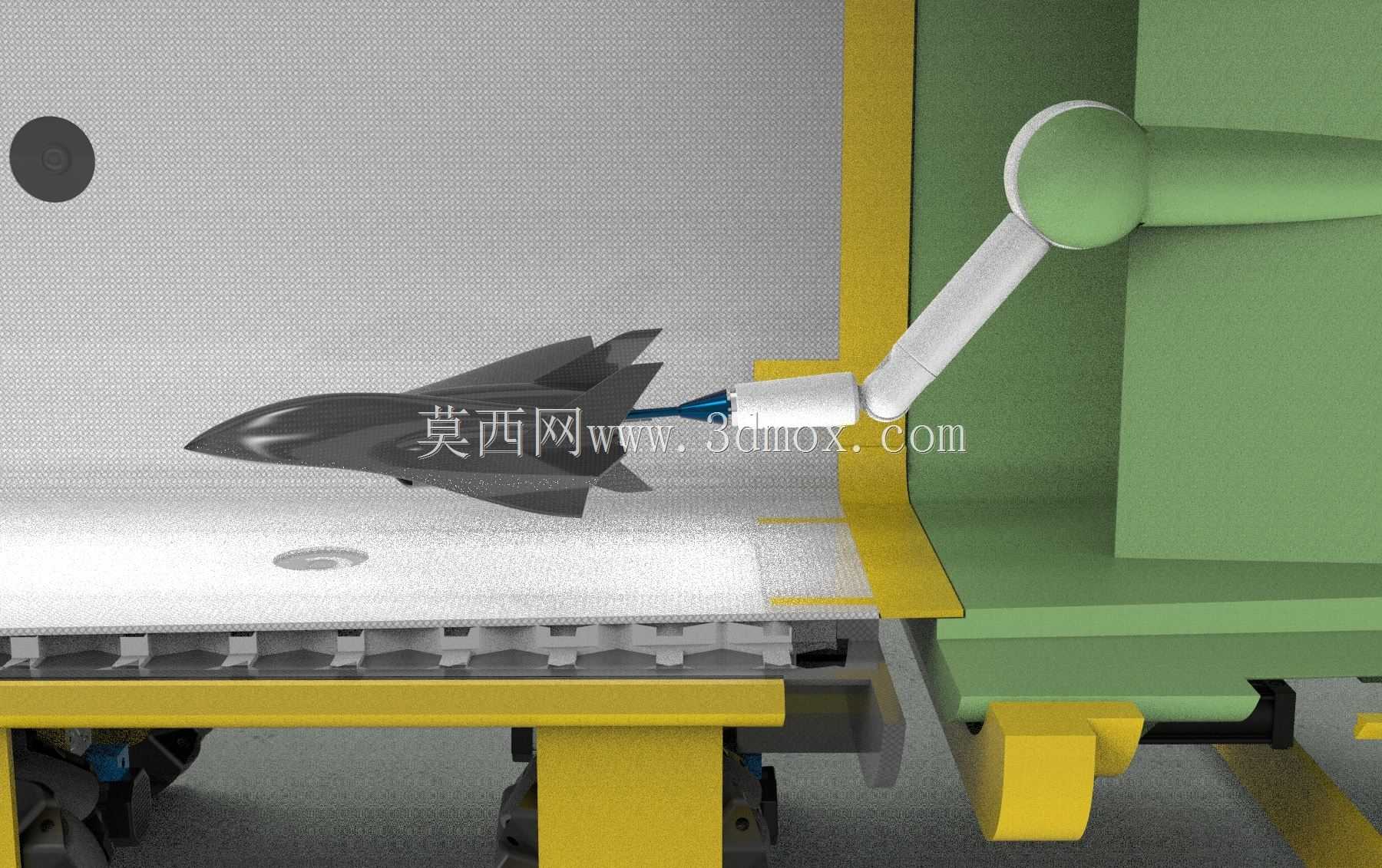

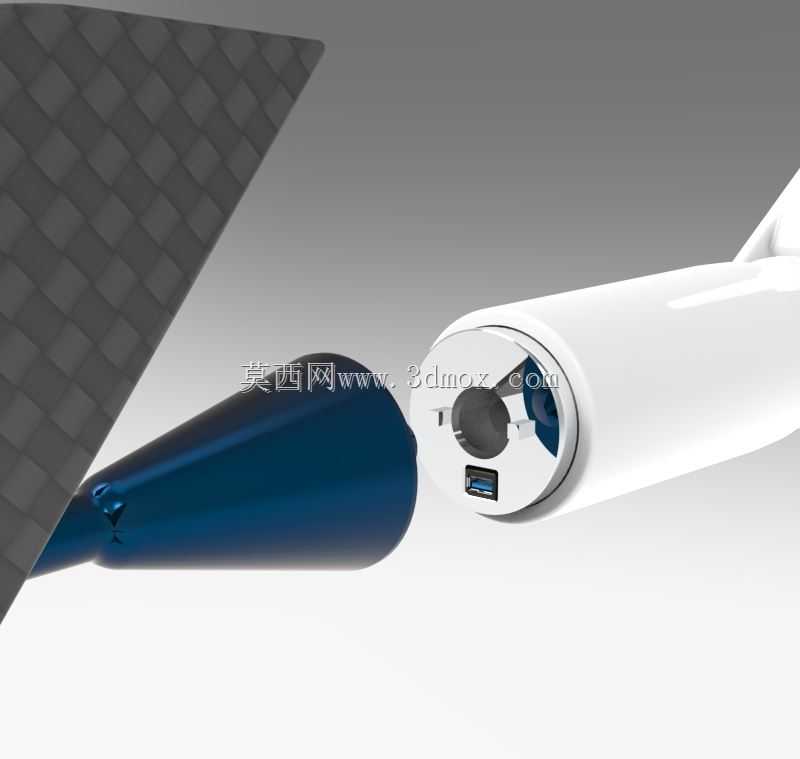

　　与地面预埋定位套配合，可保证重复停靠定位精度控制在0.2mm以内，避免试验段对接错位引发的气流泄漏问题。模型更换环节配置的多自由度机械臂，末端集成气电一体化快速耦合器，可在试验间隙自动完成模型支架的对接锁紧，同步接通模型内部的压力传感器管路、应变片信号线路及供电回路，无需人工逐根插拔管线，单组模型更换时间可压缩至传统人工操作的三分之一。机械臂的运动行程覆盖试验段全截面范围，可适配不同展长、高度的模型装夹需求，耦合器内部设置有防误插定位结构，避免管路、线路接反引发的设备损坏。试验段外侧布置的多组工业监视器，可实时显示试验过程中的模型姿态、流场显示画面及核心测试数据，无需试验人员贴近高压试验段观察，提升试验操作安全性；

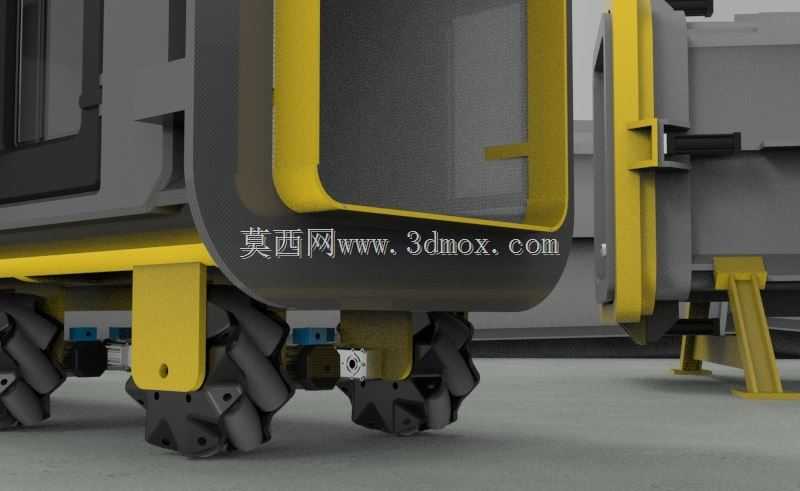

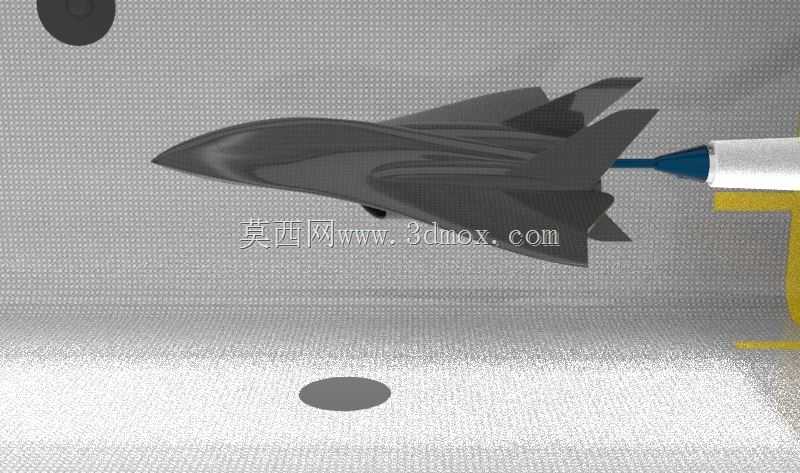

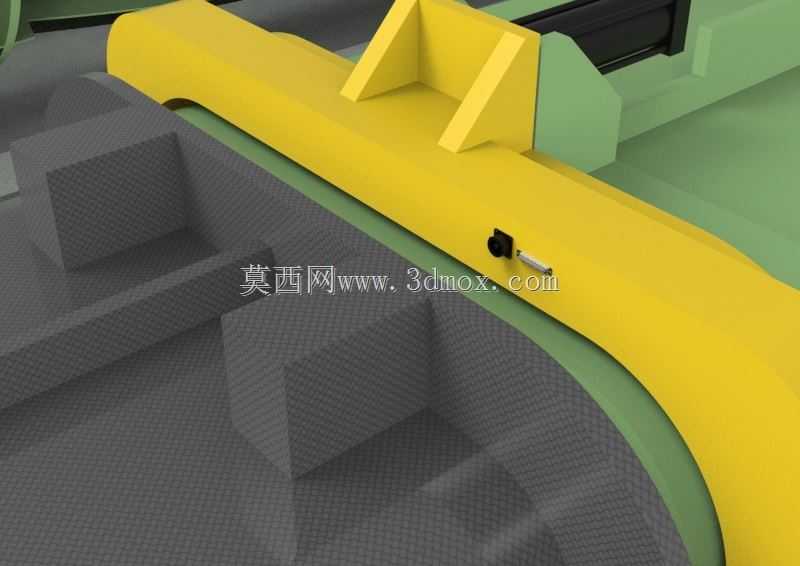

　　洞体内部内置多组高清摄像头与激光扫描仪，可实时采集模型表面的流场干涉图像、模型受载变形量，数据直接同步至后台测试系统，无需额外架设外置采集设备。整套装置的安装边界充分考虑常规试验车间的层高、大门通行宽度要求，洞体分段拆分后的最大单段尺寸可满足标准工业货运门的通行需求，现场组装时仅需通过法兰连接各洞体分段，配合密封胶条即可完成洞体密封，无需现场焊接作业，降低现场安装的施工难度。托架的麦克纳姆轮采用聚氨酯包胶材质，不会对车间环氧地坪造成压痕或损伤，轮组配套的制动结构可在停靠定位后完成机械锁止，避免试验过程中气流扰动引发托架移位。可伸缩夹具部分采用燕尾槽导向结构，伸缩行程覆盖常规模型的装夹尺寸范围，锁紧后配合定位销可保证夹具刚性满足跨声速试验的振动要求，不会在高速气流冲击下出现松动或位移。
